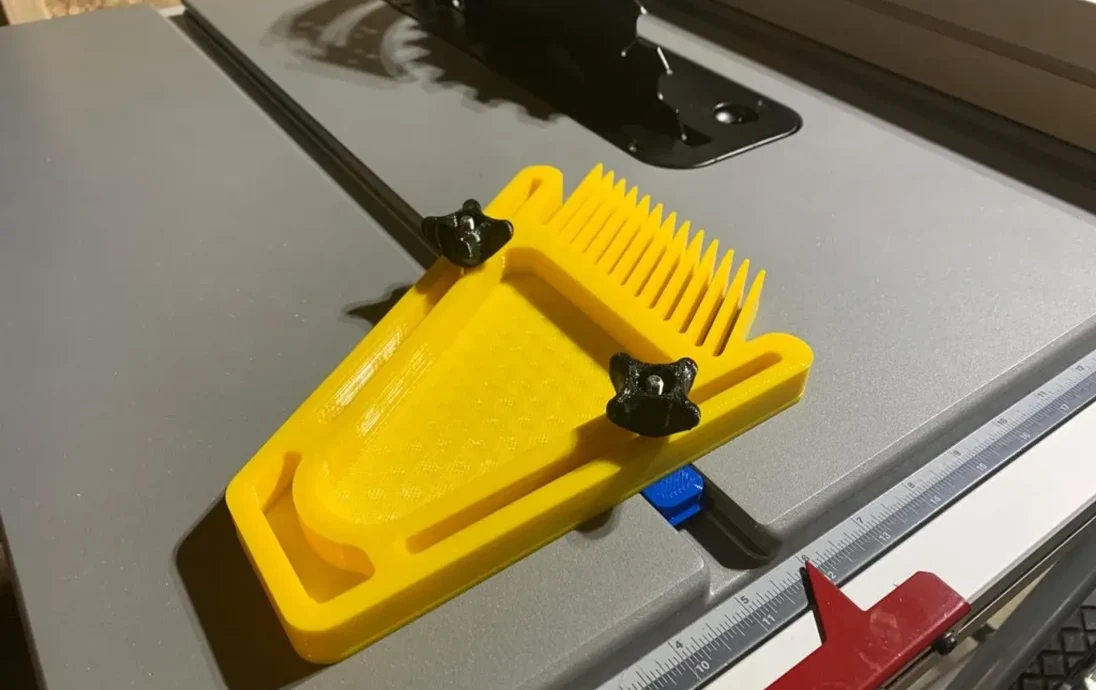

Перьевая доска для деревообработки, опоры не требуются, с вариантами 1/4 дюйма M5 и M6 для ручек и направляющих.

Вас также может заинтересовать мой порт для сбора пыли (v1.0) для стола фрезерного станка DIY, предназначенный для шланга диаметром 2,5 дюйма из магазина пылесосов Vacmaster.

Перьевая плита для работы с деревом, опоры не требуются, с вариантами M5 и M6 для ручек и направляющих, а также вариант болта ¼ дюйма через Remix

Обратите внимание на различные размеры угловых/Т-образных направляющих: не все настольные пилы и/или фрезерные столы имеют одинаковые характеристики. Я спроектировал прилагаемые направляющие так, чтобы они подходили к угловым направляющим моей новой 10-дюймовой настольной пилы с червячным приводом для тяжелых условий работы SKIL со стойкой — SPT99-11. (Ух ты, какое хорошее обновление по сравнению с моей предыдущей дешевой настольной пилой.) Всякий раз, когда я наконец соберу фрезерный стол, у него будут Т-образные направляющие (заказаны и в наличии), которые будут более стандартизированы. Затем мне нужно будет переделать для этого новый набор слайдов. Как только сделаю, добавлю сюда новые. А пока, если вы сделаете ремикс на это в соответствии со своими потребностями, рассмотрите возможность публикации ремикса как производного от этого, чтобы другие, чьи потребности совпадают с вашими, могли извлечь выгоду из вашей работы по ремиксу.
Дополнительные слайды треков, разработанные другими (насколько мне известно):
Слайдер DWE 7485 под углом от @EvilRemant_1706373
Дополнительный размер болта ¼ дюйма, разработанный другими (насколько мне известно):
DeWalt DWE7491RS от @Hack_n_Splice_318488

Выбор диаметра болта: я включил направляющие и ручки для болтов/гаек M5 и M6. Я решил использовать M5. Выше приведена ссылка на ремикс, в котором используются болты диаметром 1/4 дюйма.

Метрическая система против британской: в одном комментарии на Redditor указано, что жители США, возможно, смог��т покупать болты и гайки в британской системе дешевле, чем в метрической системе. В этом случае учтите, что вы, вероятно, можете использовать близкие британские размеры. Imperial 3/16" немного меньше, чем M5, но в пределах 0,24 мм от M5. Imperial 1/4" немного больше, чем M6, но в пределах 0,35 мм от M6. Британский размер 3/16 дюйма, вероятно, будет легко работать без модификаций, используя предоставленные элементы M5. Или, конечно, не стесняйтесь смешивать размер отверстия для болта и размер отверстия под гайку по своему желанию. Я мог бы попытаться вывести британскую версию, если у меня есть время. Никаких обещаний. ОБНОВЛЕНИЕ: Выше приведена ссылка на ремикс, в котором используются болты дюймового стандарта ¼ дюйма.

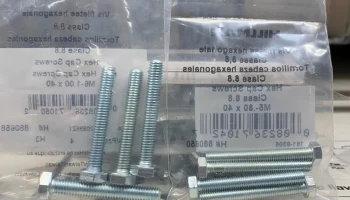

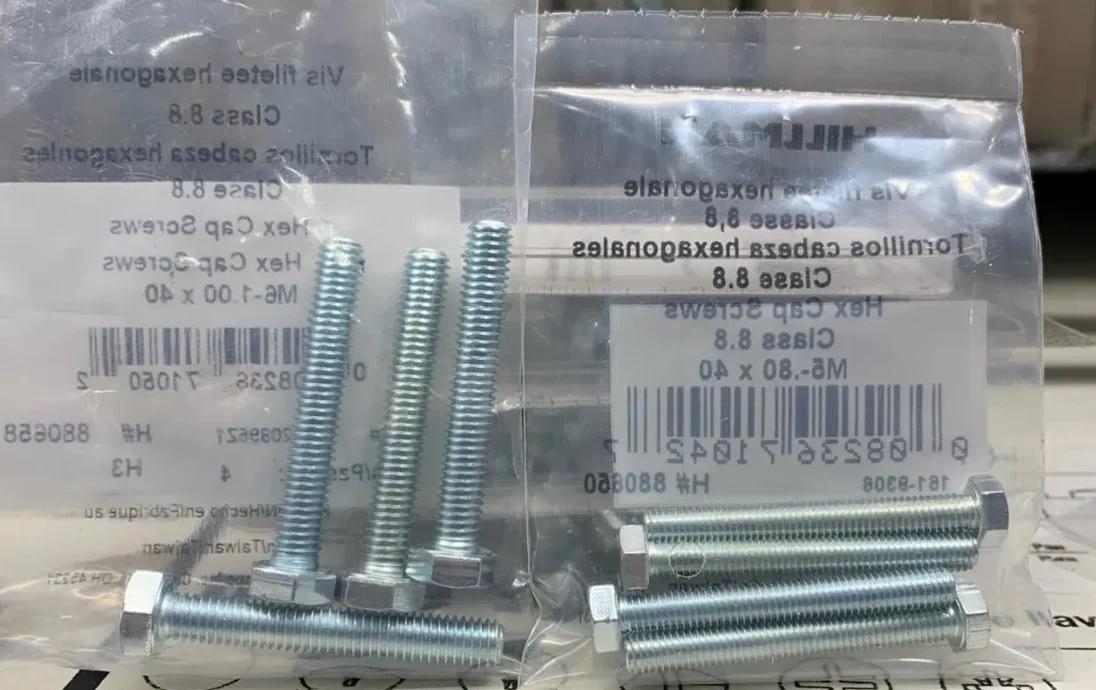

Длина болта: я использовал болты длиной 40 мм. Вот ссылка на комплект из 4 штук от Lowes, который я использовал, но учтите, что в отличие от изображения на их сайте, на котором показана только частичная резьба, фактические болты имели полную резьбу.

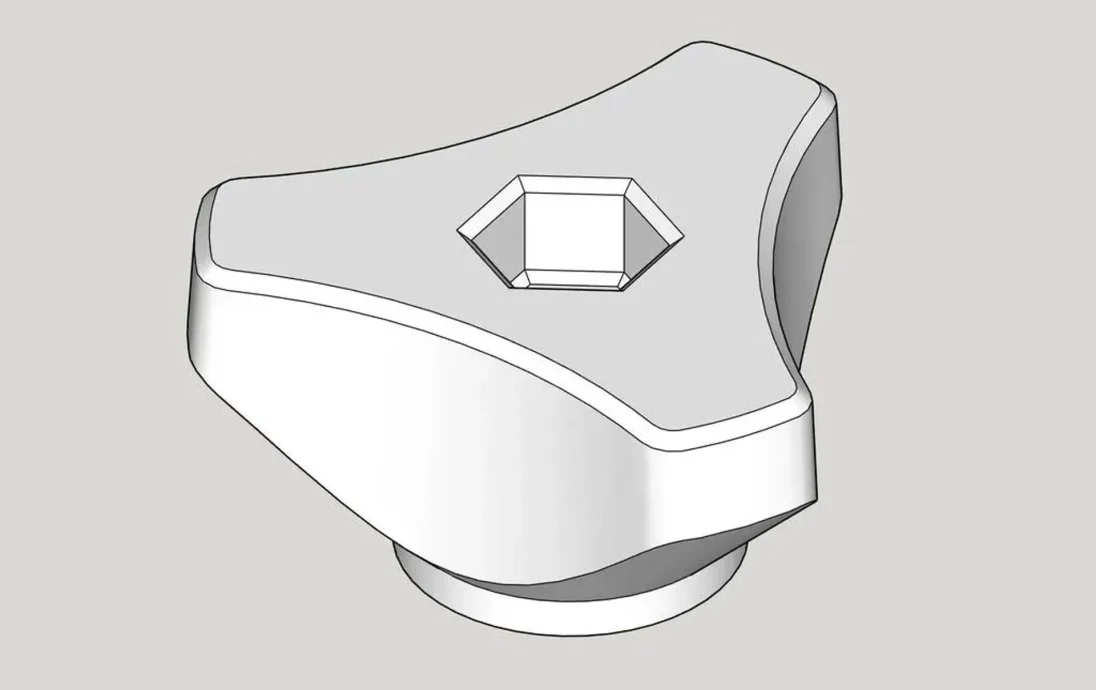

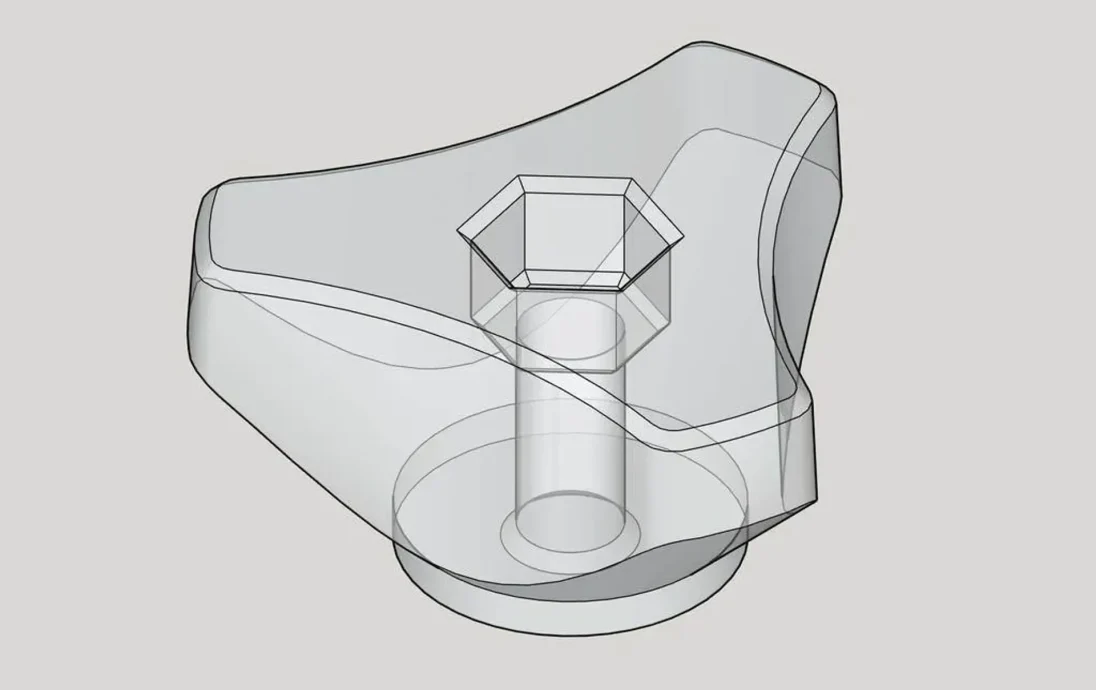

«Закрутить болт» (в ручке) против «закрепить болтом» (в направляющей): я рекомендую закрепить болтами — вставить болты в направляющие и вставить гайки в ручки. Это не только дает вам свободу выбора точной длины вашего болта, но также исключает вероятность того, что болт выйдет слишком далеко вниз и поцарапает направляющую / направляющую направляющую.

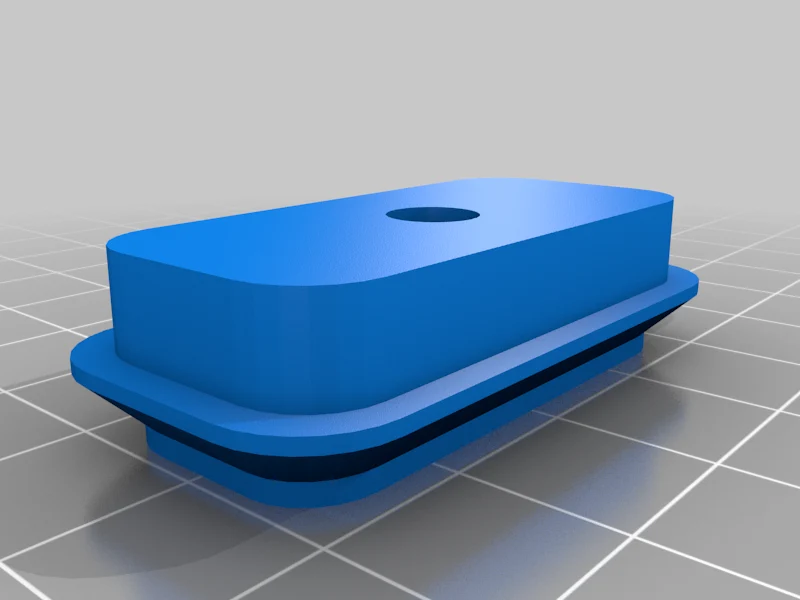

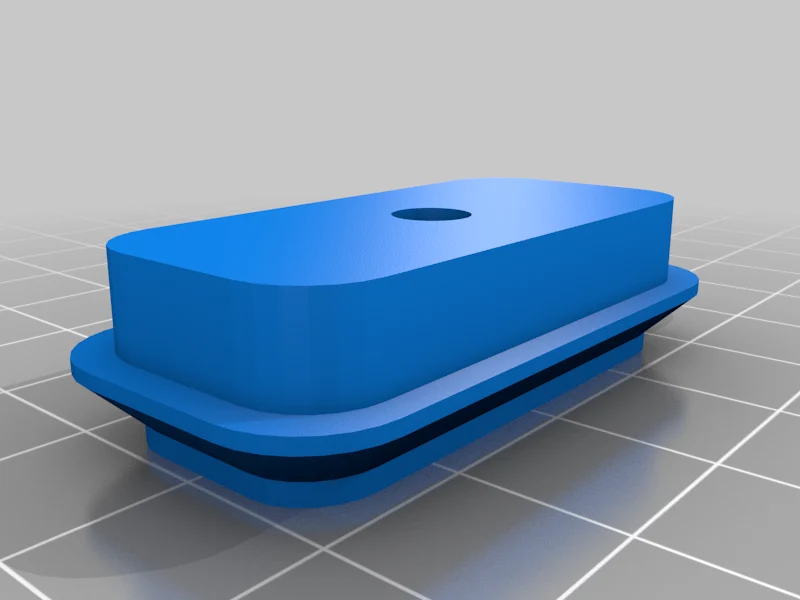

Направляющие: тонкий «жертвенный слой» для успешной печати. ​​Направляющие направляющих имеют защитный сл��й толщиной в один слой, который закрывает место перехода отверстия для болта из области шестигранной головки в область круглого стержня. Вы можете выжечь этот тонкий слой паяльником или вырезать его ножом Xacto. Чтобы его открыть, можно использовать даже сверло.

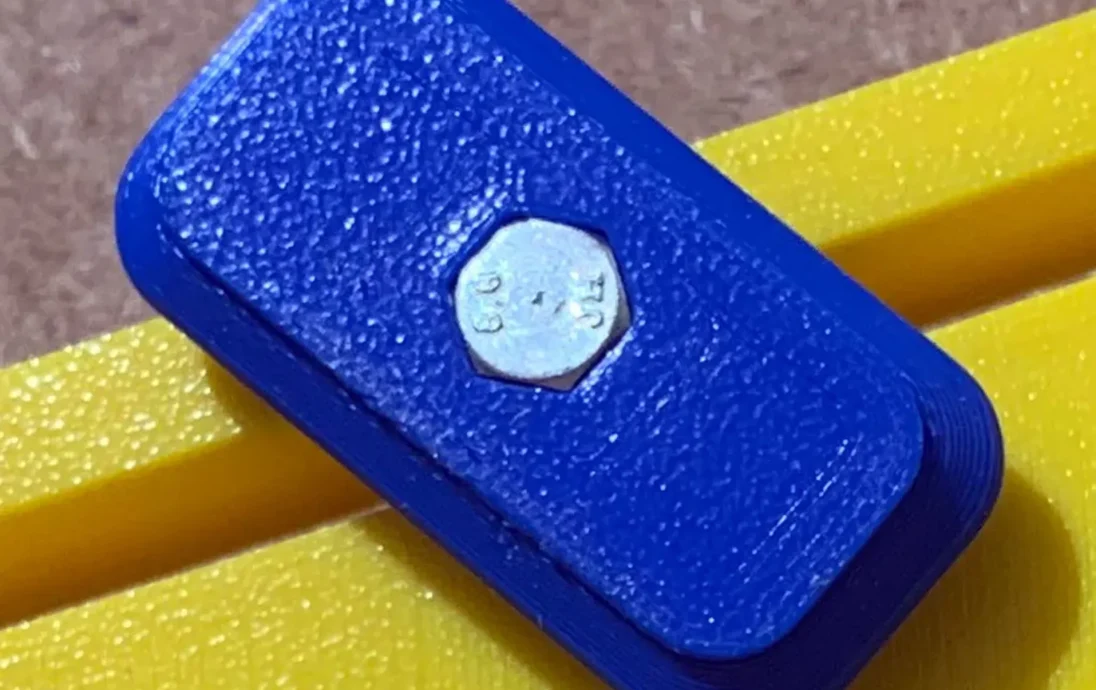

Используйте паяльник, чтобы «вставить» болты в направляющие. Говоря о паяльнике, предлагаю с его помощью запрессовать головки болтов в днища направляющих. Я сделал это, и это сработало отлично. Вам нужна плотная посадка, а эта деталь рассчитана на плотную посадку. Я ввинчивал валы до тех пор, пока шестигранные головки не оказались вплотную к шестигранным отверстиям и не выровнялись в правильной ориентации, а затем прижимал горячее железо к головке болта, пока она не встала на место.

Как всегда, используйте на свой страх и риск. Хотя правильное использование перьевой доски может сделать распиловку/фрезерование немного более безопасным, любое использование настольной пилы или фрезерного стола всегда сопряжено с некоторыми рисками, некоторые из которых невозможно полностью устранить с помощью помощника. Я не несу ответственности за любые травмы, полученные при использовании этой конструкции.

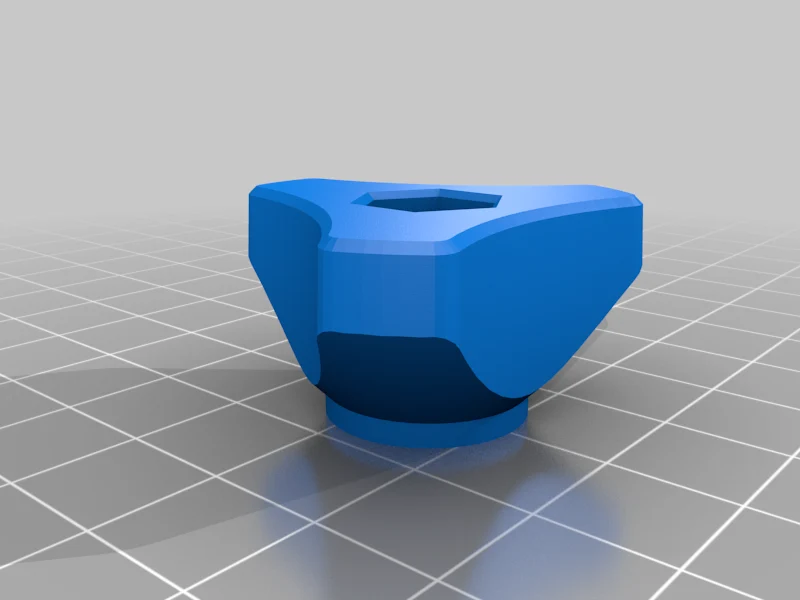

PS: ручки, показанные на фотографиях, были от более ранней версии (4-гранные вместо 3-гранных и изогнутые сверху, а не плоские).

(Ссылки на продукты, если это возможно, являются партнерскими ссылками.)
