Gripen - Канал вентилятора QIDI X-Max X-Plus I-Mate (S)

Обновление от 5 апреля 2021 г.

Выпущена версия Грипена 1.4. Это всего лишь незначительное исправление, так как некоторые сообщают, что оно ударяет по двигателю, 1,4 немного тоньше, поэтому должно очиститься.

Поддержка

Все мои дизайны и моды на Printables можно использовать бесплатно и создавать ремиксы. У них есть некоммерческая лицензия. Если вам понравился этот или любой другой мой дизайн, вы можете отправить мне небольшое пожертвование, перейдя по ссылке ниже. Спасибо :)

https://www.paypal.me/humebeamengineering

Описание:

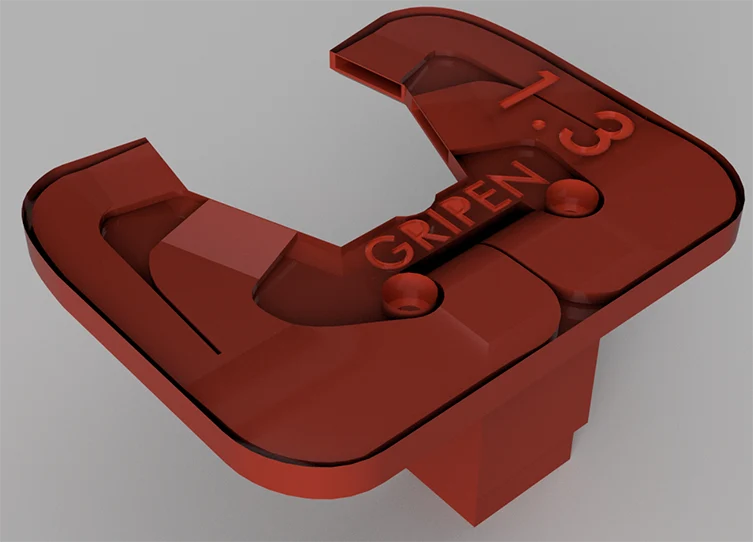

Gripen — это воздуховод с высокой пропускной способностью для QIDI Tech X-Max, X-Plus и I-Mate. Чтобы использовать его, вам понадобится новая каретка экструдера. Если он еще не установлен на вашем принтере, вы можете обратиться в службу поддержки QIDI, и они пришлют его вам, и вы сможете переключить его самостоятельно. В новой каретке воздуховод вентилятора крепится двумя винтами. После установки новой каретки экструдера снимите прилагаемый к ней канал вентилятора и установите канал вентилятора Gripen, это быстрая замена.

Вентиляционный канал Gripen легко распечатать, и в большинстве ситуаций он улучшает охлаждение деталей по сравнению со стандартными. Стандартный воздуховод подает воздух только в одном направлении, в то время как это двухсторонний вентиляторный канал, который охлаждает спереди, по бокам и сзади.

Хотя воздуховод предназначен для подачи воздуха непосредственно под сопло, некоторое количество воздуха все равно будет попадать на сопло и блок нагрева, поэтому рекомендуется использовать силиконовый носок, чтобы поддерживать стабильную температуру. Когда сопло находится близко к станине и скорость вентилятора ме��яется от 0% до 100%, вы увидите падение температуры на сопле в течение нескольких секунд, прежде чем оно отрегулируется.

Ранее я выпустил канал вентилятора Дракена. Прежде чем он был выпущен, он был спроектирован, переработан и тщательно протестирован, при этом основное внимание уделялось направленному охлаждению с высоким расходом. Для максимального охлаждения с жесткими выступами и перемычками (например, при печати PLA) я рекомендую Draken, но Gripen также очень способен с этим справиться, посл��дние версии обоих отлично справляются со своей задачей.

Здесь вы найдете Дракена.

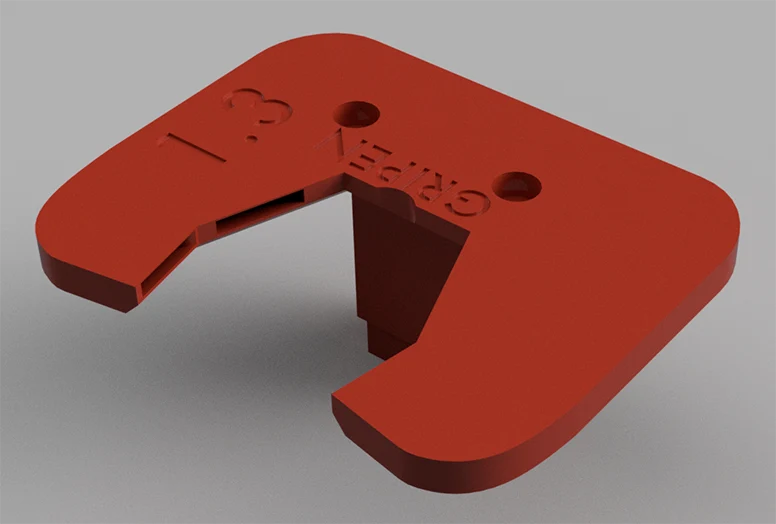

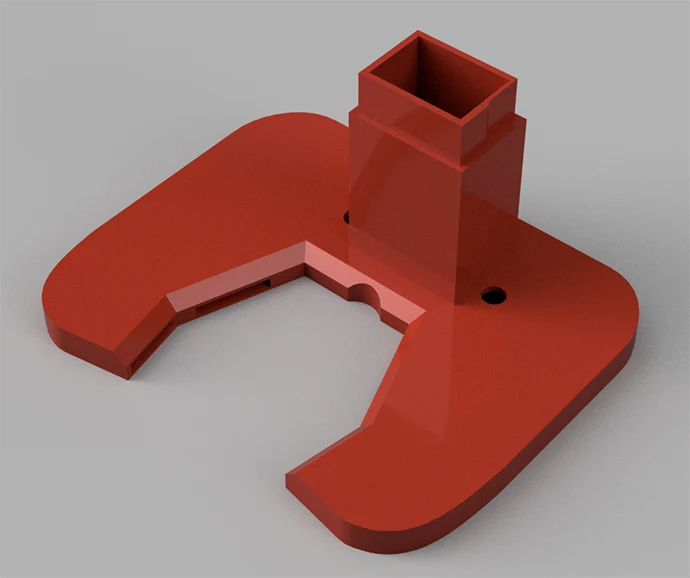

Вентиляторный канал Gripen представляет собой новую конструкцию, в которой используется другой подход к потоку воздуха. Воздуховоды перемещаются вокруг крепежных винтов и по двум каналам с каждой стороны для оптимального потока. Воздушный поток выше, чем у стандартного и Draken, из-за конструкции воздуховодов, но у него больше каналов.

Основной целью разработки Gripen рядом с Draken является печать моделей, которым требуется меньшее, но более контролируемое охлаждение, то есть охлаждение осуществляется со всех сторон, но с меньшим давлением на каждом выходе.

Для проверки охлаждения использовался мой тест на свес в четырех направлениях — от 65 до 75 градусов.

Настройки печати

Принтер: QIDI Tech X-Max

Рафты: не имеет значения

Поддерживает: Да

Разрешение: 0,2 мм

Заполнение: 20%

Нить: Fillamentum ABS Небесно-голубой

Примечания:

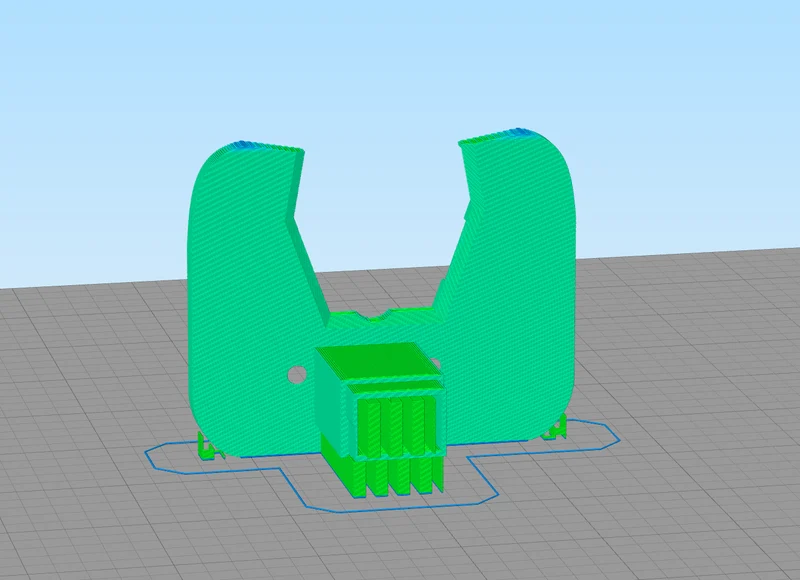

Важно! Отключите печать тонких стенок. Требуется термостойкая нить. Я использую ABS, и он подходит для температур кровати до 100 градусов. Если вы не печатаете при высоких температурах (в основном PLA), вы можете напечатать их из PETG. Печатайте только с опорами внутри большого воздуховода. При необходимости вы также можете разместить опоры по бокам.

Поместите несколько опор ниже и внутри большого воздуховода.

Пост-печать

Если вы хотите использовать дополнительное магнитное крепление, вставьте два круглых неодимовых магнита в монтажные отверстия Gripen. Магниты должны иметь диаметр 6 мм и толщину 3 мм, они достаточно распространены и недороги. Фактически, они идентичны магнитам, установленным на верхней крышке X-Plus и X-Max.

Выведите два расстояния. Если у вас есть винты M3 диаметром 10 мм, напечатайте расстояние под наз��анием «расстояние для 10 мм-винта.stl». Вы также можете использовать винты диаметром 15 или 20 мм, напечатайте любые расстояния, соответствующие вашим винтам.

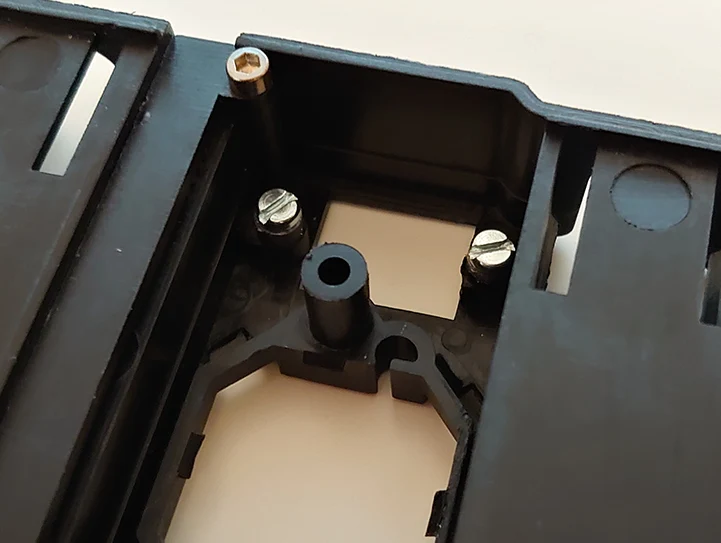

Затем полностью снимите воздуховод стандартного вентилятора, а также крышку экструдера. Вставьте в промежутки винты М3 и вкрутите их в крепежные отверстия канала вентилятора сверху, они должны немного выступать, если смотреть снизу.

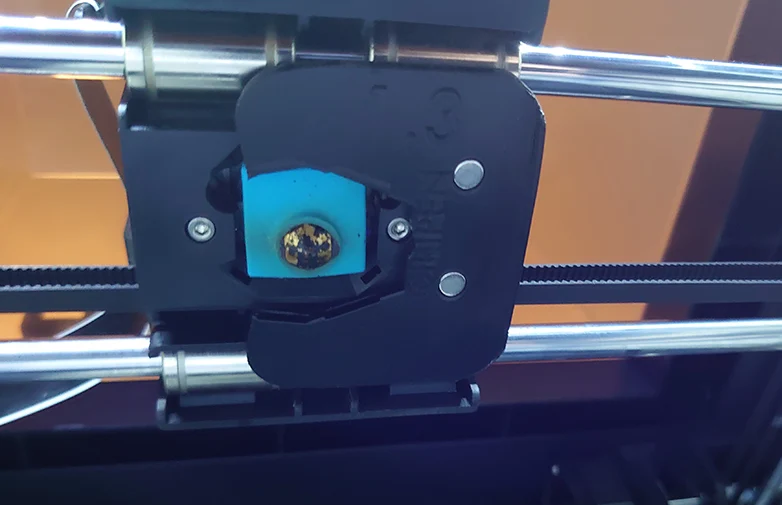

Уста��овите крышку экструдера и вставьте канал вентилятора Gripen снизу. Он прикрепится с помощью магнитной силы, и его легко снять, если вы печатаете что-то, не требующее канала вентилятора.
