Пружинный запирающий механизм

Источник:

www.printables.com

Это подпружиненный запирающий механизм для широкого спектра применений. Он вдохновлен защелкой (обычная дверь, некоторые автомобильные двери и т. д.). Тем не менее, вы НЕ МОЖЕТЕ хлопнуть этим. Вам нужно нажать на контакты, чтобы освободить соединение И сделать его.

Использование:

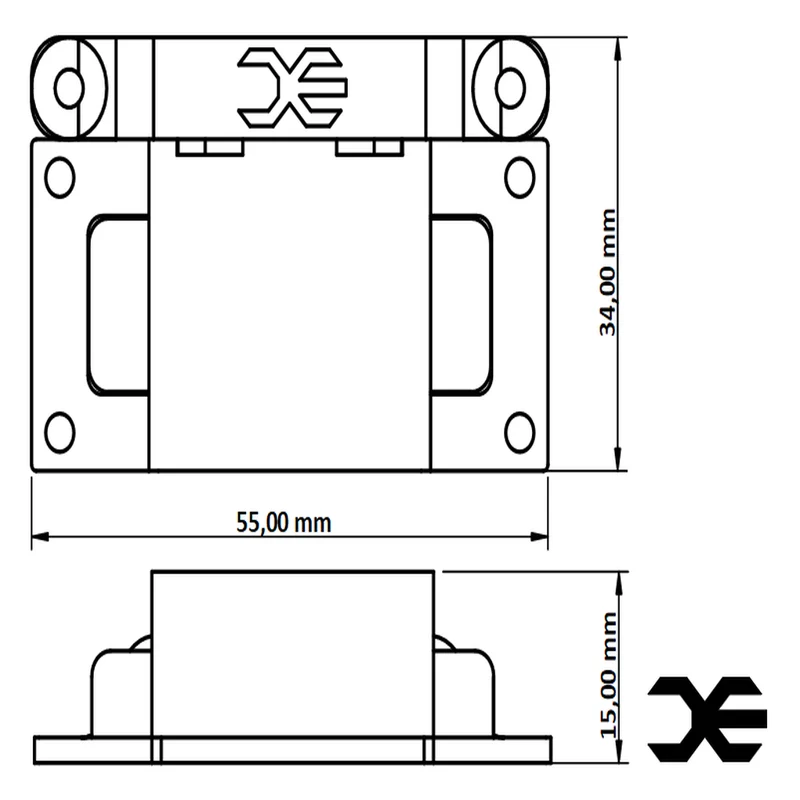

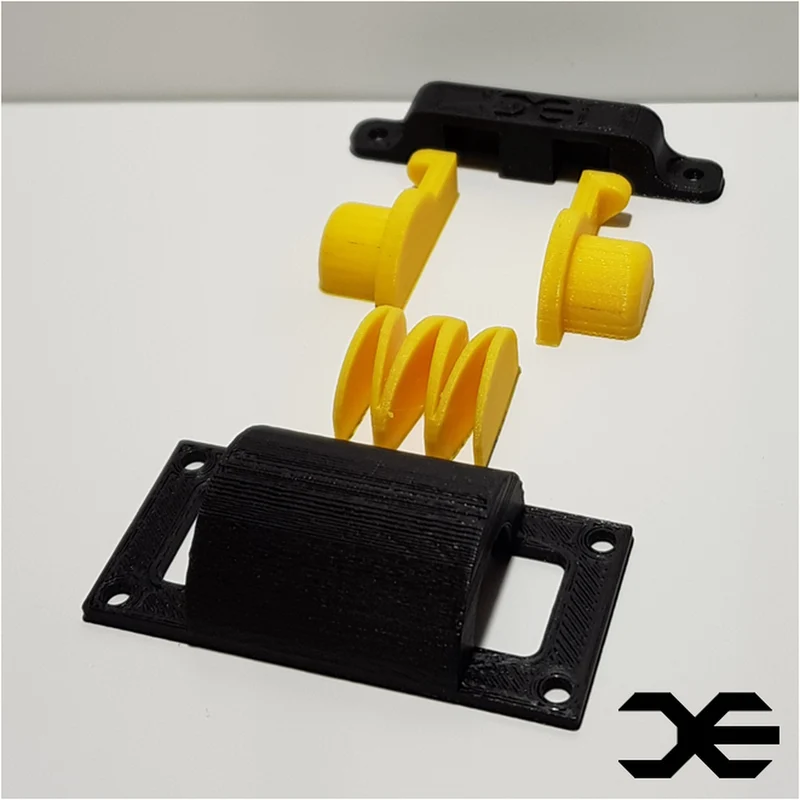

Вы прикрепляете клетку (со штифтами и пружиной внутри) с одной стороны и анкер с другой стороны (т. е. коробку и крышку). В масштабе 100 % отверстия для винтов соответствуют винтам M3. Вдавив два штифта глубже в клетку, вы нагрузите пружину и разомкнете соединение. При отпускании штифтов механизм закрывается и пружина разгружается. Усилия пружины достаточно, чтобы удерживать компоненты на месте и обеспечить надежность соединения. Данных о пробеге пружины у меня нет, но вроде держится хорошо. И еще: соединение частей не получится. Вам нужно надавить на штифты.

Печать:

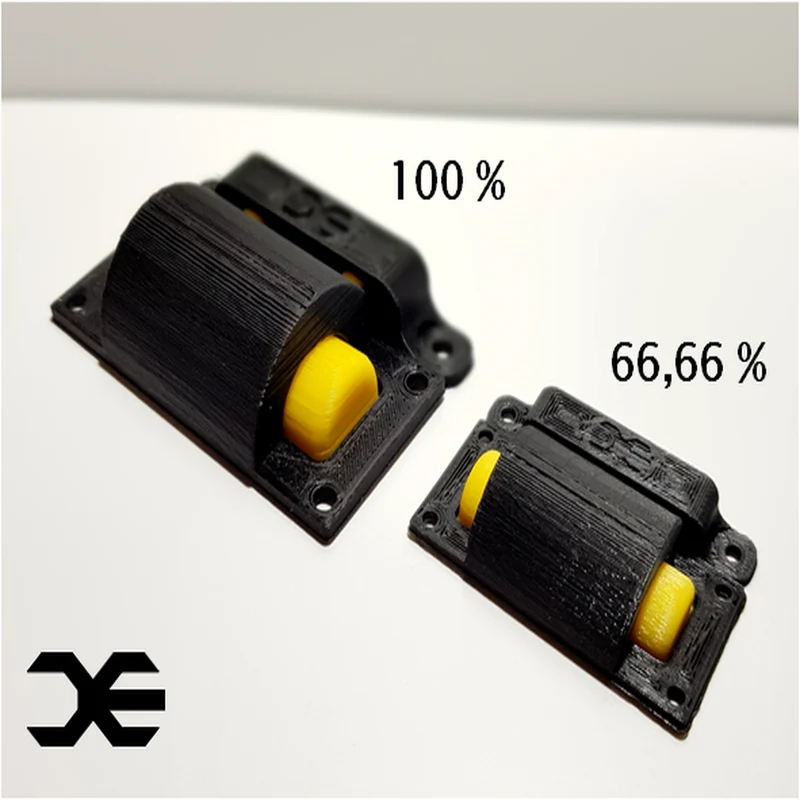

Я печатал в 100% и 66,66% (см. фото). В масштабе 100% толщина стенки составляет два-три миллиметра. Якорь, штифты и клетка представляют собой простые отпечатки, не требующие особого внимания. Максима��ьное перекрытие составляет от 7 до 8 мм. Большинство принтеров должны иметь возможность справиться с этим. (Если нет, возможные исправления: более медленная печать, более тонкие слои, более эффективное охлаждение)

Однако пружина немного сложнее: ее нужно напечатать цельно, увеличив толщину стенок слайсера (>3 мм). Для достижения наилучших результатов печатайте медленно.

Распечатайте все детали с высотой слоя 0,1 (пружина или другие уменьшенные размеры) или 0,15 (остальные) мм.

Постобработка:

Обязательно удалите все остатки полей (если вы их использовали, в этом нет необходимости) и сдавите первый слой, чтобы механизм работал идеально.

Для пружины: возьмите пружину и медленно сожмите ее до минимальной формы. Повторите несколько раз. Если он сломается, измените наст��ойки печати. Если держится, соберите.

Преимущества этой модели:

Полностью напечатан на 3D-принтере
позволяет использовать многоцветные сборки
относительно легкая печать
поддержка или приклеивание печатной платформы не требуются (обычно)

Недостатки модели:

применимая сила зависит от масштаба
риск того, что компоненты не стареют/изнашиваются должным образом

Еще одну, возможно, более интересную защелку можно найти здесь: https://www.thingiverse.com/thing:3969571.

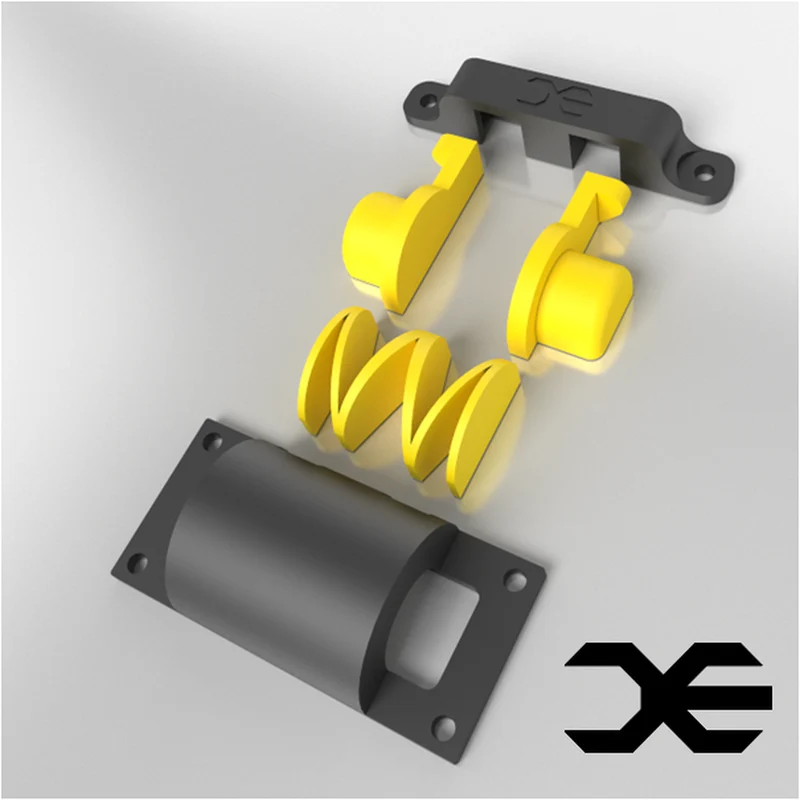

Разработано с помощью FreeCAD, быстро визуализировано с помощью CADRays.

Предположительно, инженерное дело: мало компетентности, большие улыбки.

Настройки печати

Принтер:

ФЛСАН QQ-S

Плоты:

Нет

Поддерживает:

Нет
