Подпружиненная выдвижная измерительная лента........

У меня была подпружиненная выдвижная измерительная лента, которая перестала работать. Попробовав заставить его работать, я решил, что лучше его разобрать. В конце концов, подпружиненная выдвижная измерительная лента, которая не втягивается, — это просто громоздкая измерительная лента. Оказалось, что несколько небольших пластиковых компонентов внутри сломались и теперь либо настолько разрушены, что я не мог их измерить/воспроизвести, либо просто отсутствуют.

Версия 1: Загружено 2 февраля 2010 г.
http://makerblock.com/2010/02/retractable-tape-measure-reloaded/

Версия 0: Загружено 30 января 2010 г.
http://makerblock.com/2010/01/new-print-retractable-measuring-tape/

Чтобы получить более крупное изображение и немного больше деталей, посетите мой блог по адресу http://www.makerblock.com.

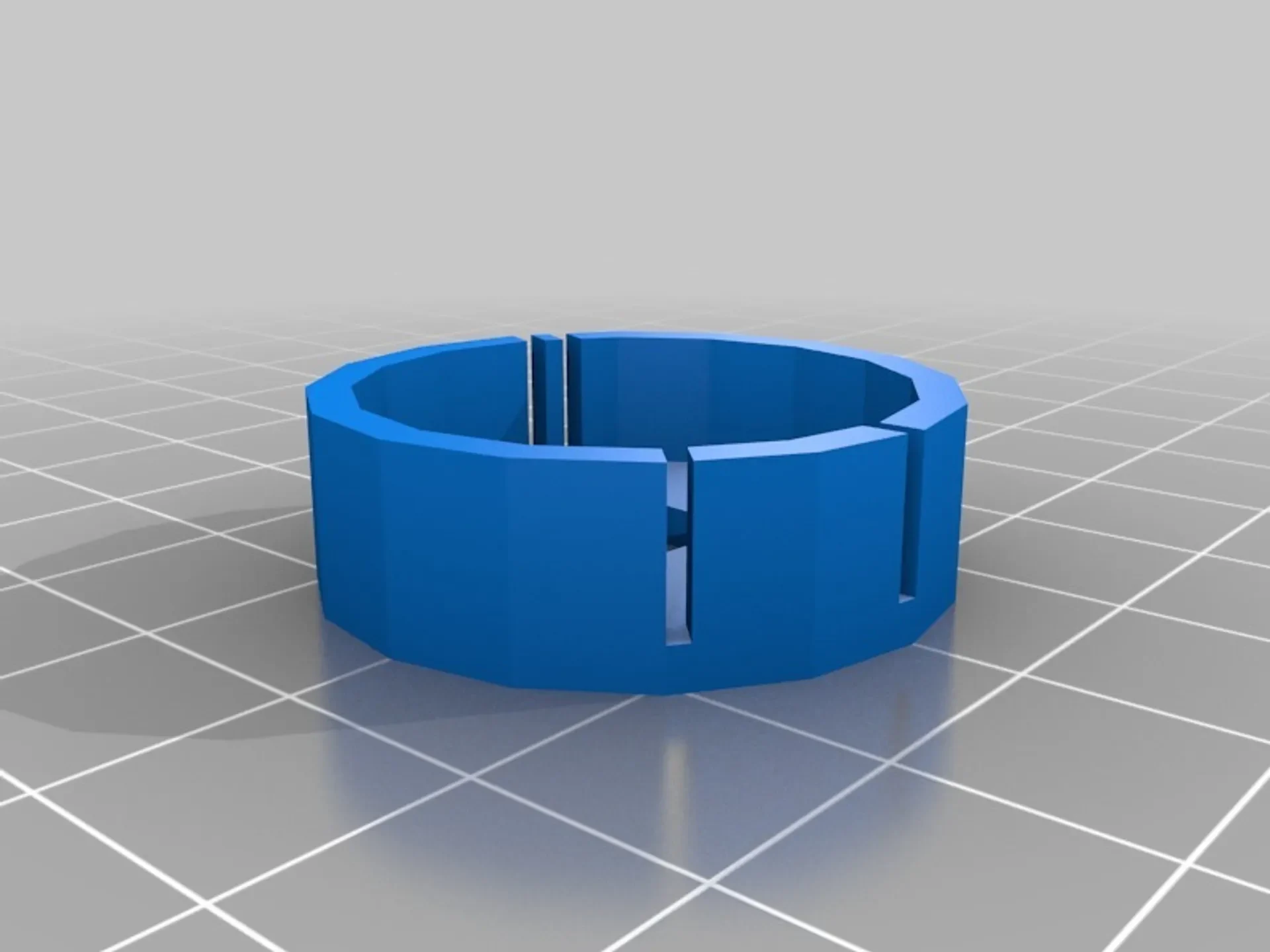

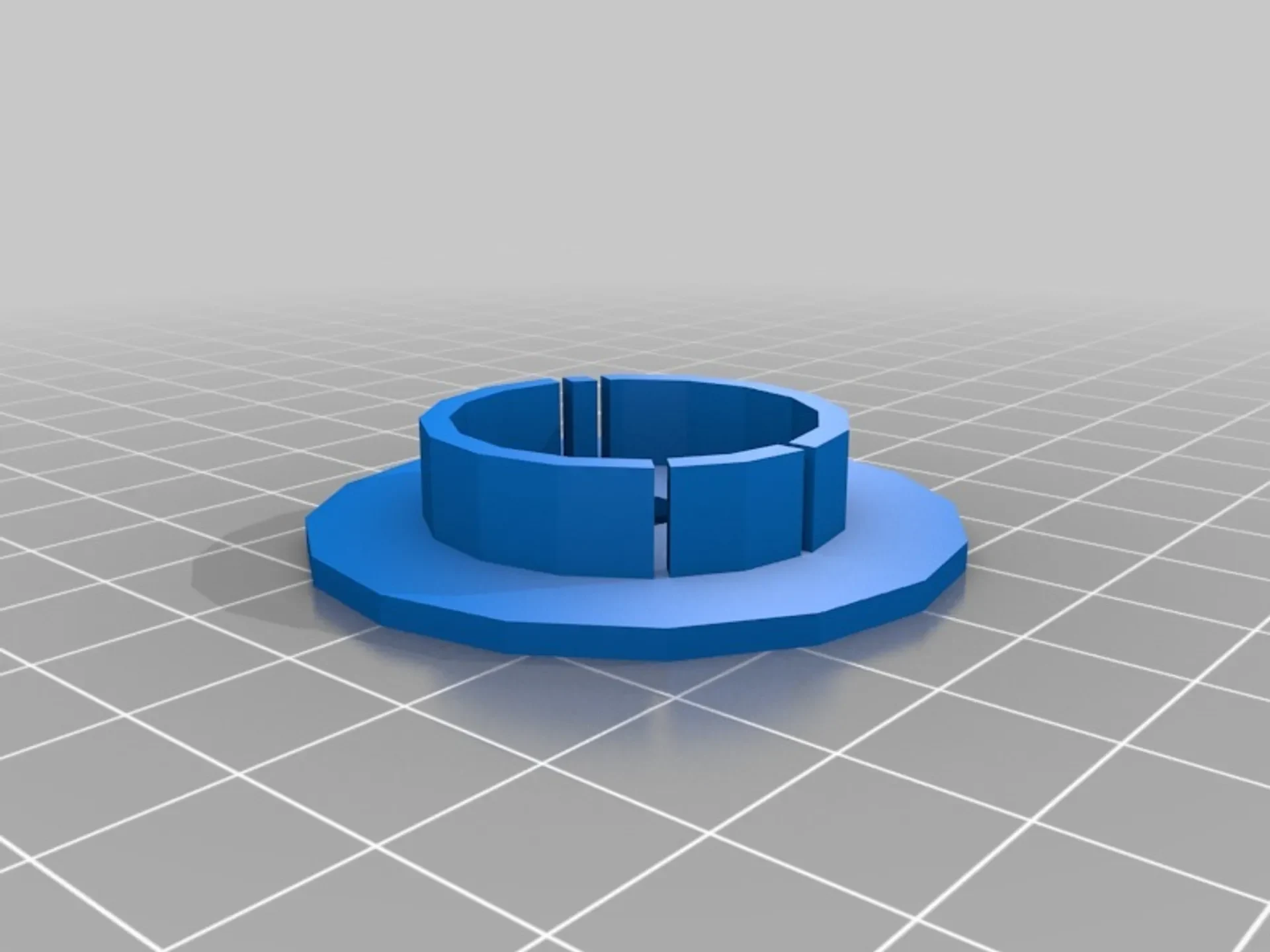

Сначала я спроектировал небольшой плоский цилиндр с открытым концом, в котором бу��ет удерживаться металлическая пружина. На нем должно было быть две выемки: одна для удержания конца рулетки, а другая для удержания крайнего конца металлической пружины.

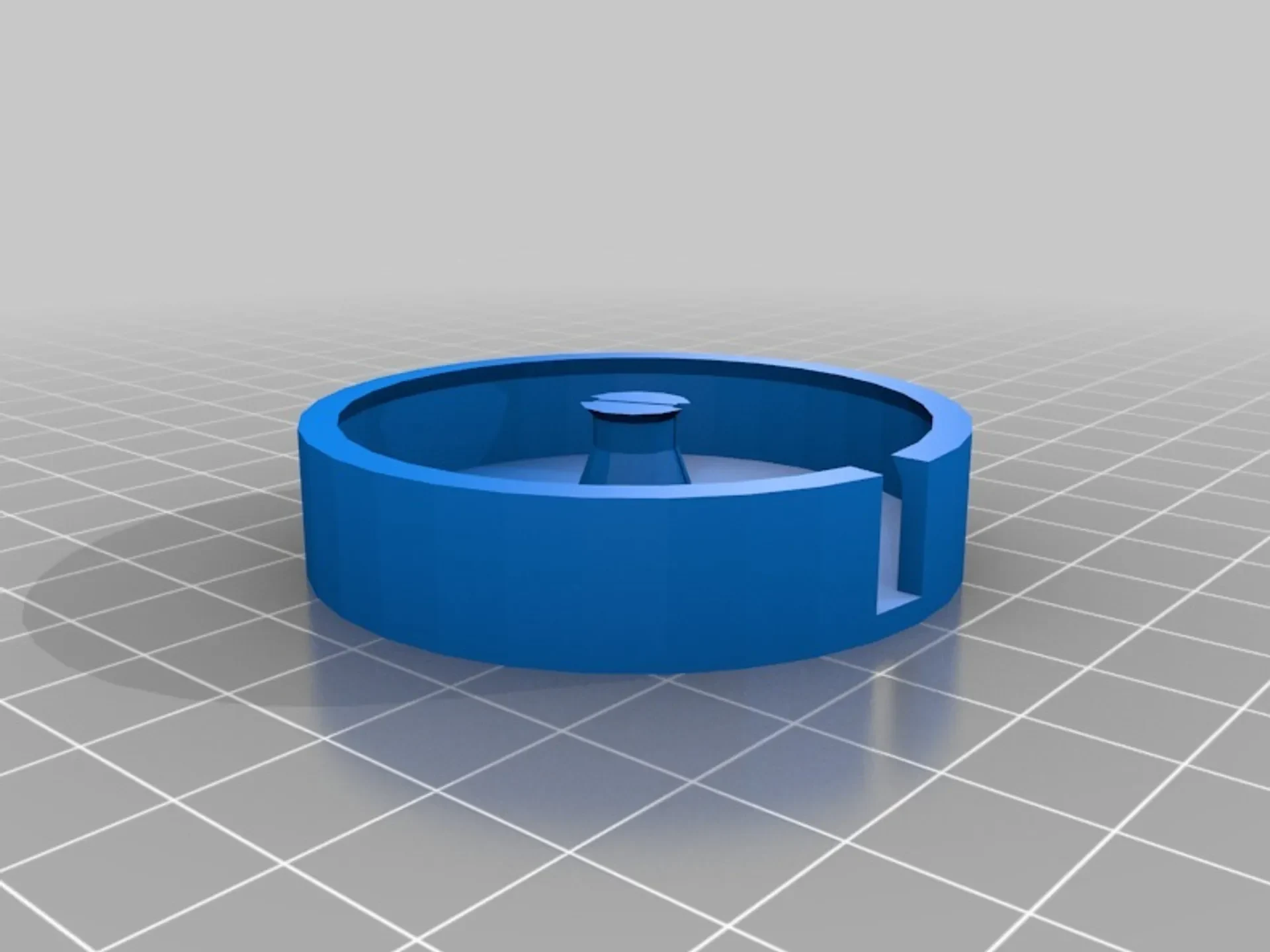

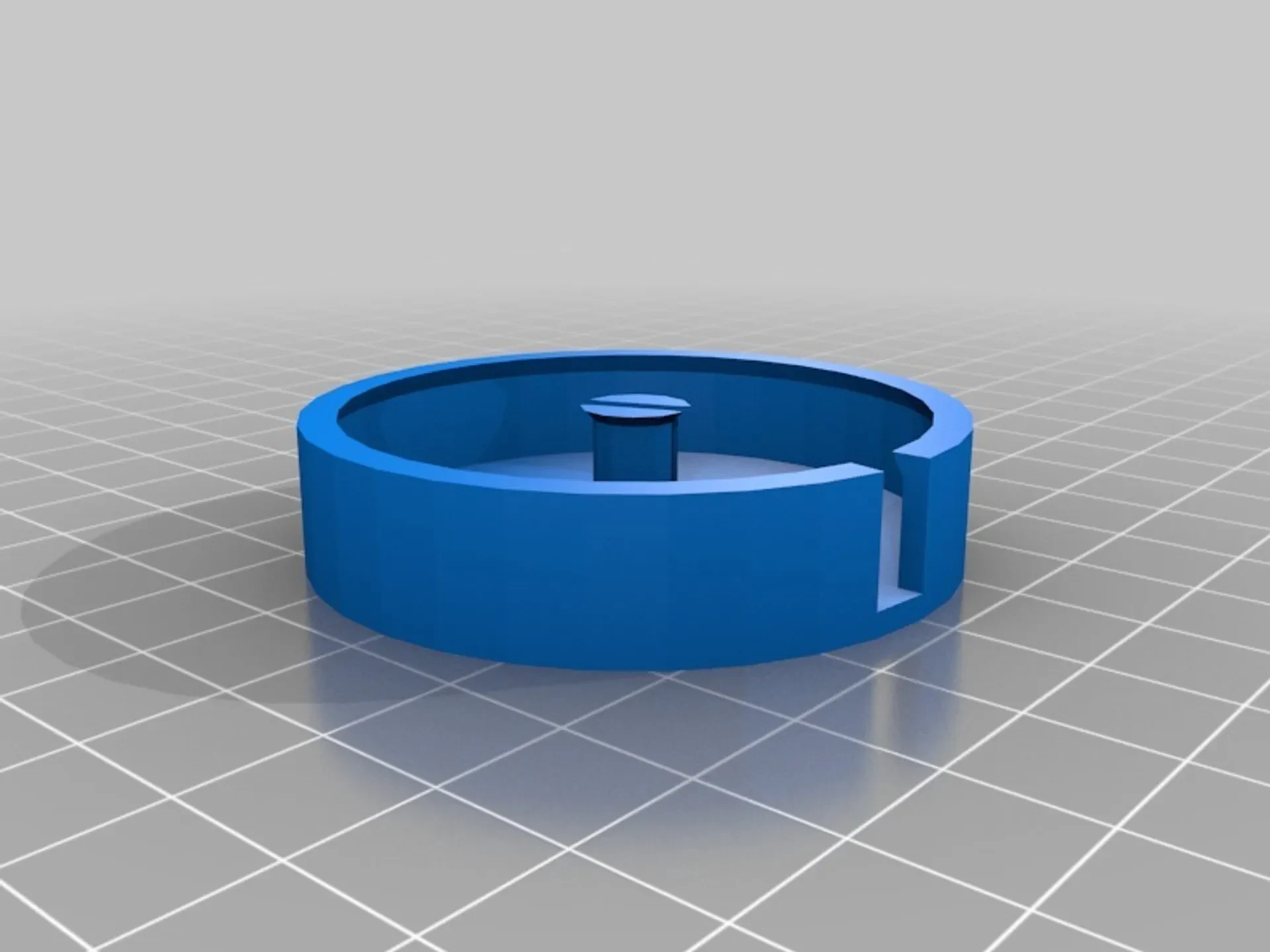

Затем я разработал пластиковый держатель для небольшого плоского цилиндра. Он имеет небольшой шпиндель/ось в центре с выемкой для внутреннего конца металлической пружины.

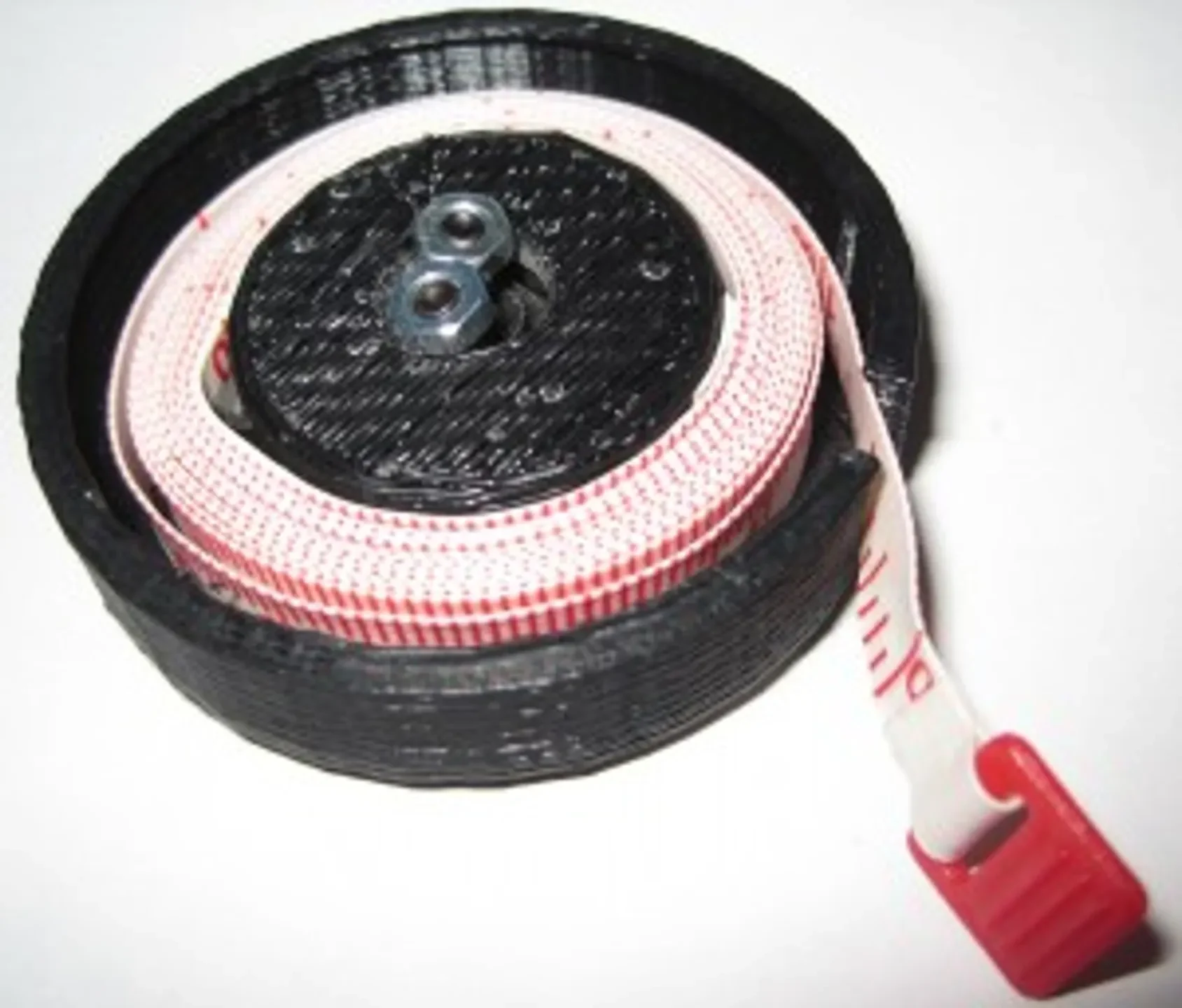

СПРАВЕДЛИВОЕ ПРЕДУПРЕЖДЕНИЕ: внутренний шпиндель сразу же сло��ался, когда я попытался собрать это. Поэтому мне пришлось немного импровизировать, чтобы собрать все воедино. Если вы присмотритесь, вы заметите, что и шпиндель, и внутренний край большей детали имеют небольшой выступ, помогающий удерживать другие детали. Я построил эти элементы в надежде, что они просто будут держаться вместе. В конце концов я просто вставил в него два болта, чтобы сделать его более прочным. Вот почему на картинке, которую вы видите, изображены два болта M3x16/гайки M3, удерживающие внутреннюю часть на месте. Он вращается не так свободно, как хотелось бы, но работает.

На самом деле для меня это был просто способ потратить немного времени и перепроектировать что-то, полная замена которого не стоила бы мне даже 2 долларов. Если бы мне пришлось проектировать его с нуля, я бы построил его с использованием конькового подшипника внутри, невыпадающей гайки и короткого болта.

Я включил файлы Sketchup на случай, если кто-то захочет пойти дальше.

Распечатать инструкции
Инструкции

Распечатайте обе половинки.
Вверните тонкую металлическую спиральную пружину внутрь меньшей детали.
Прикрепите крайний конец металлической пружины к одной из выемок в меньшей части, согнув металлическую пружину.
Оберните рулетку вокруг меньшей пластиковой детали, удерживающей пружину.
Вставьте меньшую пластиковую деталь в большую.
Измерьте вещи.
