Используйте полнографический ЖК-дисплей Anet с материнско..
Английская версия
Будьте осторожны! Чтобы использовать этот дисплей, вам необходимо внести некоторые аппаратные изменения в провода и разъемы.
!!! если вы не уверены, лучше держите руку на пульсе этих изменений! Ваша материнская плата может быть повреждена при некоторых обстоятельствах!!!
— Изменения в оборудовании --
у разъема «LCD» придется срезать носик, потому что устанавливать его придется в другую сторону к разъему СКР 1.3 «EXP1».
Провод +5 В (контакт 2) и провод заземления (контакт 1) на разъеме ЖК-дисплея необходимо поменять местами. (Имейте в виду, это самая важная часть!)
«Сигнал CLK» (контакт 9) на разъеме ЖК-дисплея необходимо пересоединить на (контакт 7) разъема ЖК-дисплея. После модификации (Pin9) должен быть открыт, поскол��ку на материнской плате SKR 1.3 этот контакт открыт.
Переключатель сброса на дисплее подключен к (контакту 7) разъема «J3» на дисплее. Вам понадобится только один провод для подключения (Pin7) к «J3» дисплея к (Pin3) к «EXP2» на материнской плате. — Изменения в программном обеспечении --

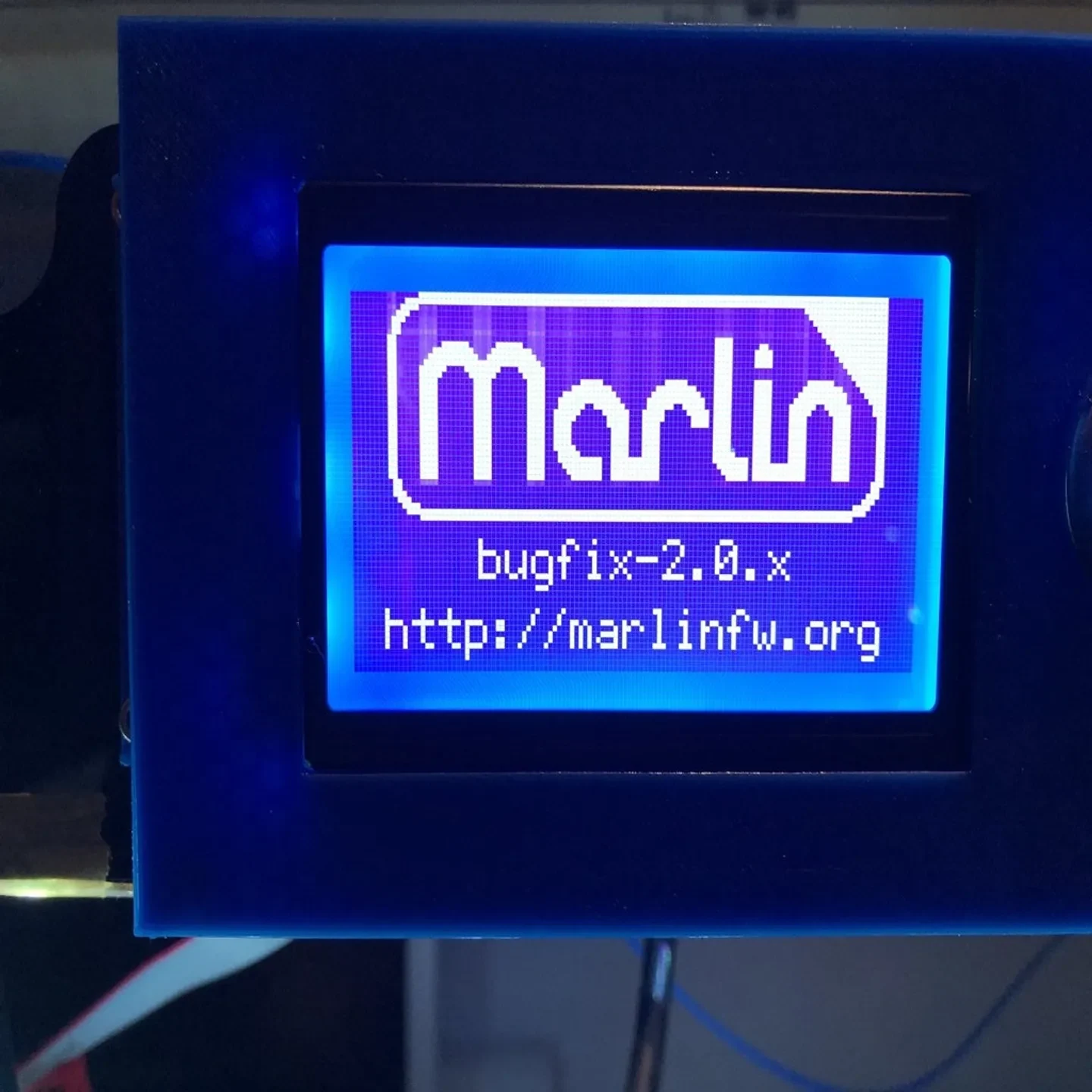

В исправлении ошибок Marlin 2.0.x вам необходимо отредактировать файл Configuration.h для поиска строки //#define ANET_FULL_GRAPHICS_LCD, измените ее на: #define ANET_FULL_GRAPHICS_LCD
Вам также необходимо отредактировать Marlin/Marlin/src/pins/lpc1768/pins_BTT_SKR_V1_3.h
Найдите строку #error «ВНИМАНИЕ! ANET_FULL_GRAPHICS_LCD».
вставьте "//" перед этой строкой, чтобы отключить сообщение об ошибке и предупреждение"

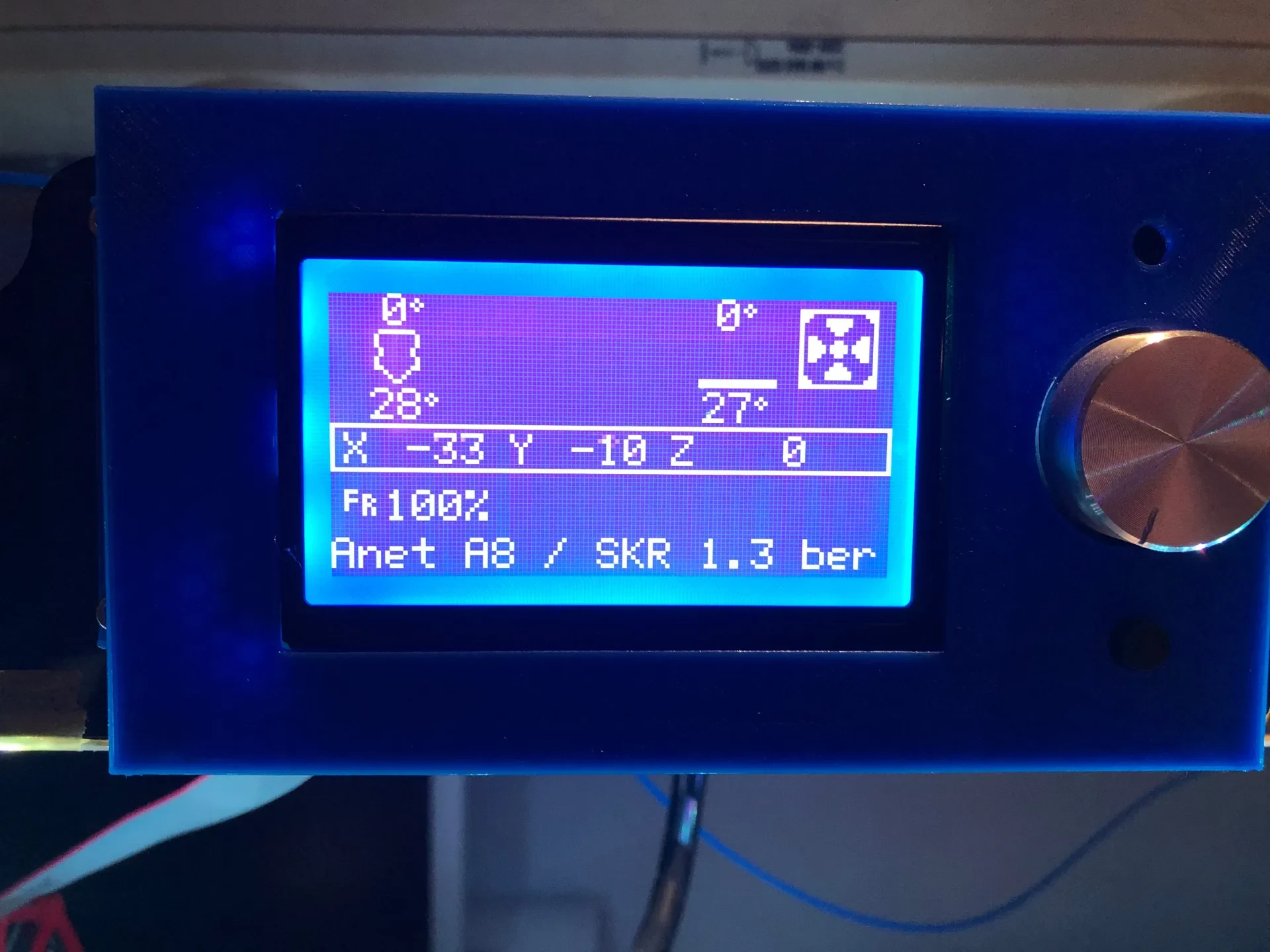

Скомпилируйте и загрузите новый код на свою плату.
Нет поддержки использования Marlin, Arduino IDE, Atom или Platformio. Я предполагаю, что эти знания существуют. Я не буду отвечать на эти вопросы. Пожалуйста, примите это.*
! отказ от ответственности! Обратите внимание: я не несу ответственности за ущерб, причиненный вашему оборудованию!
Обновление от 01.12.2019 Мои обновления pins_BTT_SKR_V1_3.h с этого момента уже реализованы. И��струкции были соответствующим образом адаптированы. Добавлена немецкая версия описания.
Немецкая Фассунг
Ахтунг! Um dieses Display zu verwenden, müssen Verdrahtungsänderungen und Änderungen am Stecker vorgenommen werden!
!!! Wenn du verunsichert bist, dann lasslieber die Finger von dieser Änderung! Материнская плата может быть повреждена при установке устройства!!!
— Аппаратное обеспечение --
Кодировка Steckers «LCD» должна быть изменена, а угол поворота на 180° установлен на Stecker «EXP1» при использовании SKR 1.3.
Кабель для +5 В (контакт 2) и заземления (контакт 1) на ЖК-дисплее должен быть установлен. (Das ist der kritische Teil der Änderung!)
«CLK Signal» и (Pin9) на дисплее LCD Stecker должны быть включены (Pin7) на LCD Stecker. Nach der Änderung muss (Pin9) offen bleiben, da am SKR 1.3 Штырь материнской платы также имеет открытый сток.
Сброс выполняется на дисплее (контакт 7) на штекере «J3» от дисплея. Вы можете получить следующие преимущества: (Pin7) от Stecker «J3» на дисплее с (Pin3) и Stecker «EXP2» на материнской плате, которую вы установите. — Программное обеспечение Änderungen --
В Marlin 2.0.x исправление ошибок должно быть изменено. Это происходит в: #define ANET_FULL_GRAPHICS_LCD и находится в: #define ANET_FULL_GRAPHICS_LCD
Die Datei Marlin/Marlin/src/pins/lpc1768/pins_BTT_SKR_V1_3.h
muss ebenfalls angepasst werden. Muche den Eintrag #error «ВНИМАНИЕ! ANET_FULL_GRAPHICS_LCD
Vor dem Eintrag muss „//“ eingefügt werden, um die error and alert Nachricht zu deaktivieren.»
Jetzt nur noch neu compilieren und den newen code auf das Mainboard, загруженной.
Основная поддержка для использования Marlin, Arduino IDE, Atom или Platformio. Я хочу, чтобы это произошло, и я хочу, чтобы это произошло. Ich werde hierzu keine Fragen beantworten. Ich bitte um Verständnis..*
! Хафтунгсаусшлюс! Если вы хотите использовать оборудование, я хочу, чтобы вы получили новое оборудование!
Обновление от 01.12.2019 Meine Änderungen в der pins_BTT_SKR_V1_3.h и реализовано в Marlin. Die Anleitung — это актуальное слово. Deutsche Fassung hinzugefügt.
Настройки печати
Примечания:
Файл STL предназначен только для выполнения условий Thingiverse. Не нужно его распечатывать!
