Приспособление для резки круга для погружного фрезера......
Он был разработан для проекта, в котором мне нужно вырезать множество отверстий в дереве с помощью погружного фрезера.

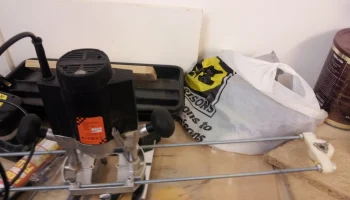

Идея состоит в том, что он крепится к двум стержням с резьбой М8, которые входят в направляющие отверстия фрезера.
Инструкции
Прилагаемый STL предназначен для моего маршрутизатора с отверстиями диаметром 8 мм и расстоянием между ними 84 мм.
Распечатать

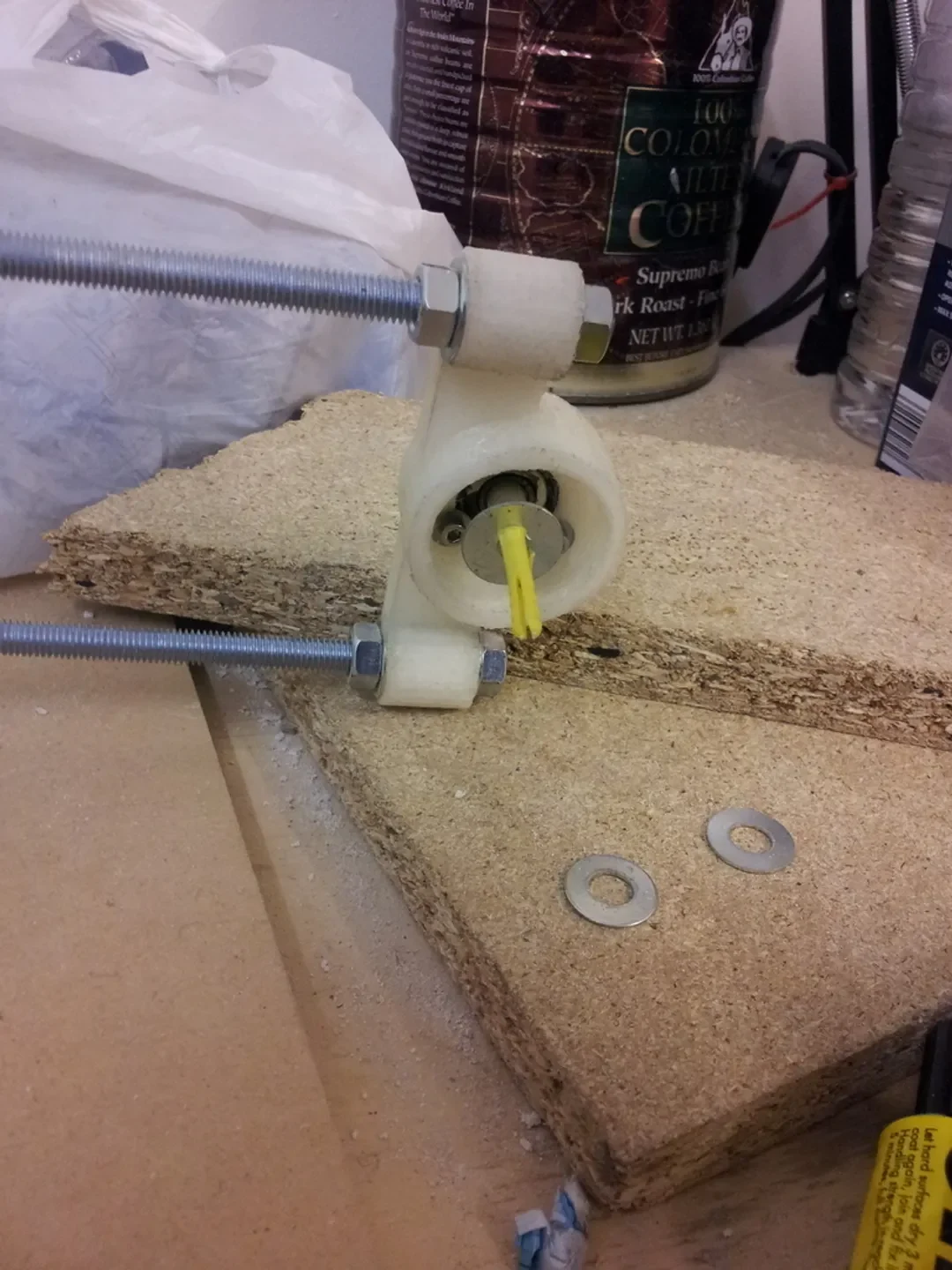

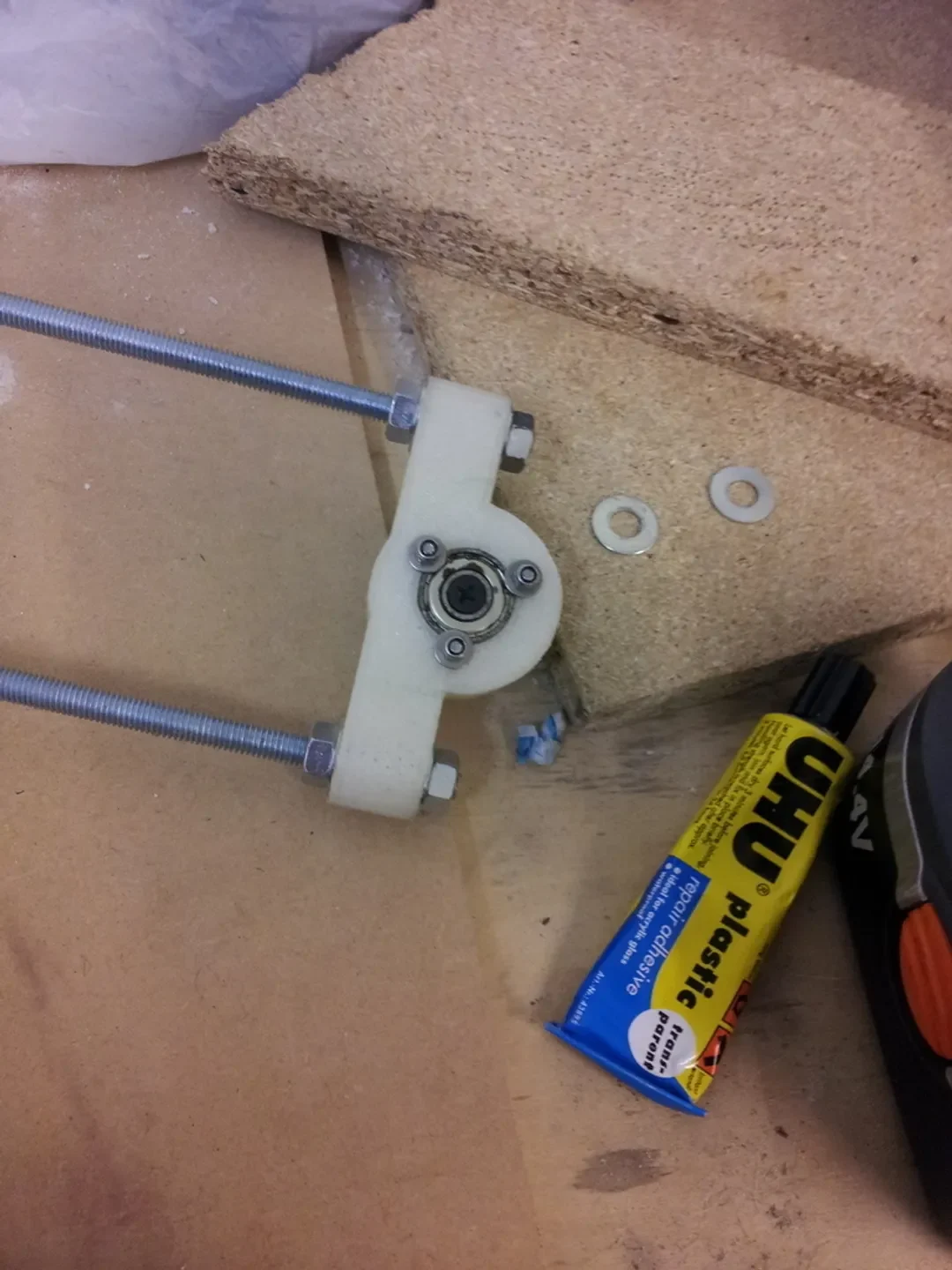

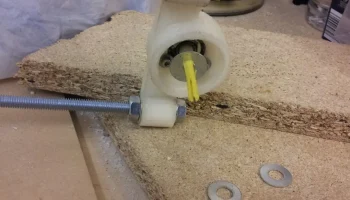

Закрепите подшипник 608 в центральном отверстии подшипника и вставьте центральную деталь в его середину.
Прикрепите две части стержня с резьбой М8 через отверстия диаметром 8 мм и закрепите болтами с обеих сторон.

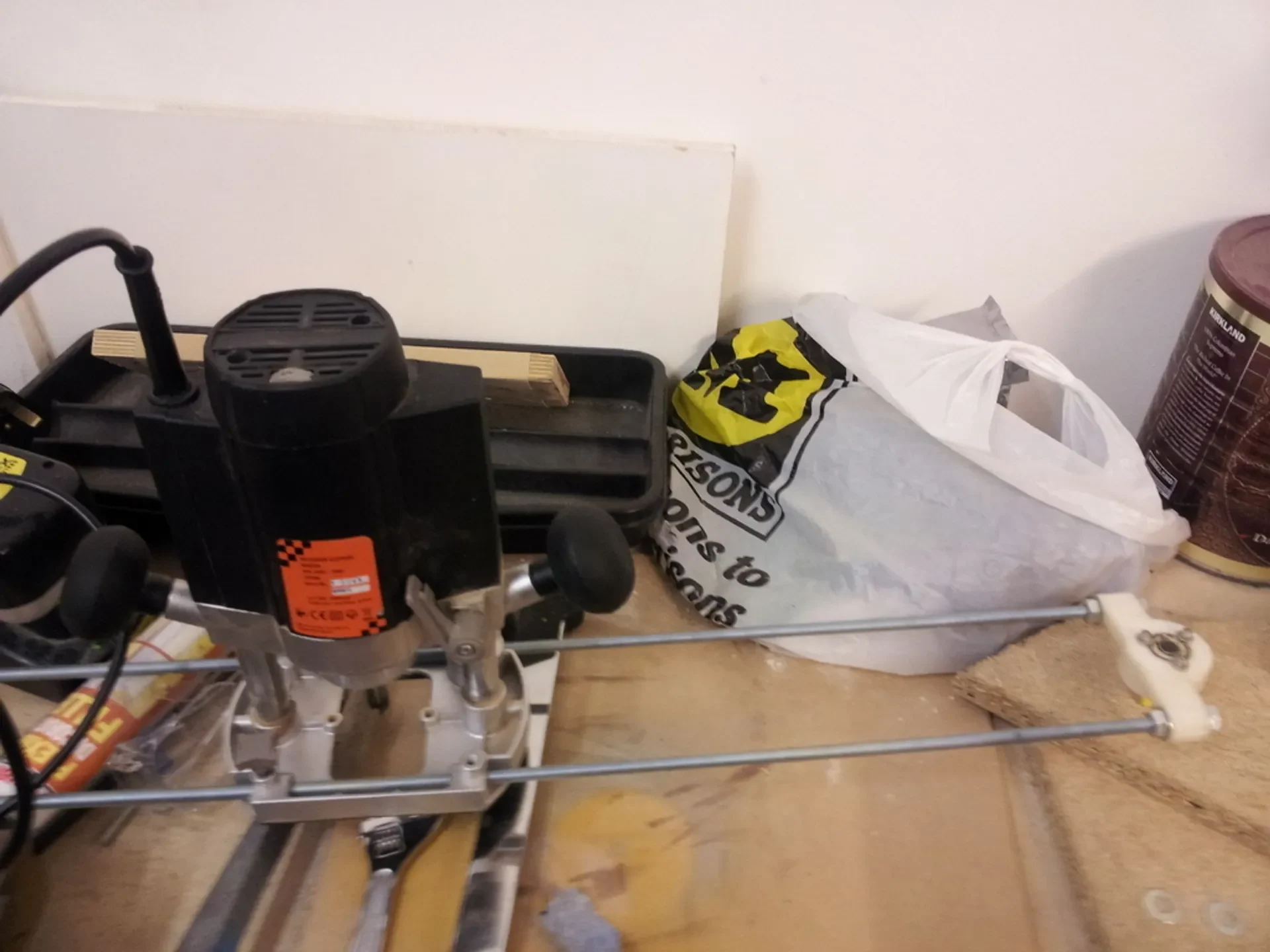

Вставьте резьбовой стержень в направляющие отверстия фрезера. Расстояние между центральным отверстием и внутренней частью фрезы — это радиус вашего отверстия.

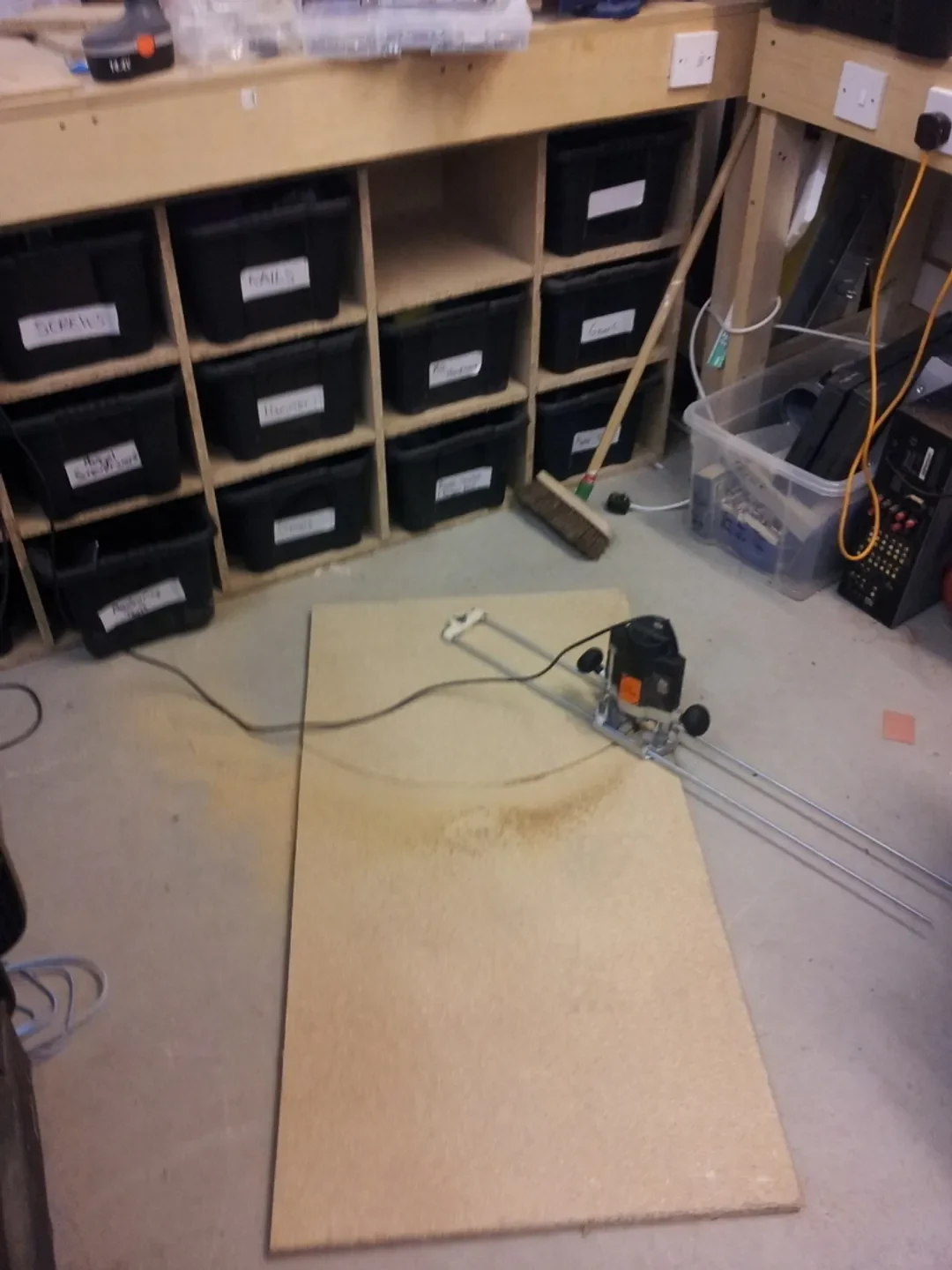

Вставьте винт через центральную часть в центральную точку детали, которую вы режете, и разрежьте!
