Разъем веб-камеры - телескоп

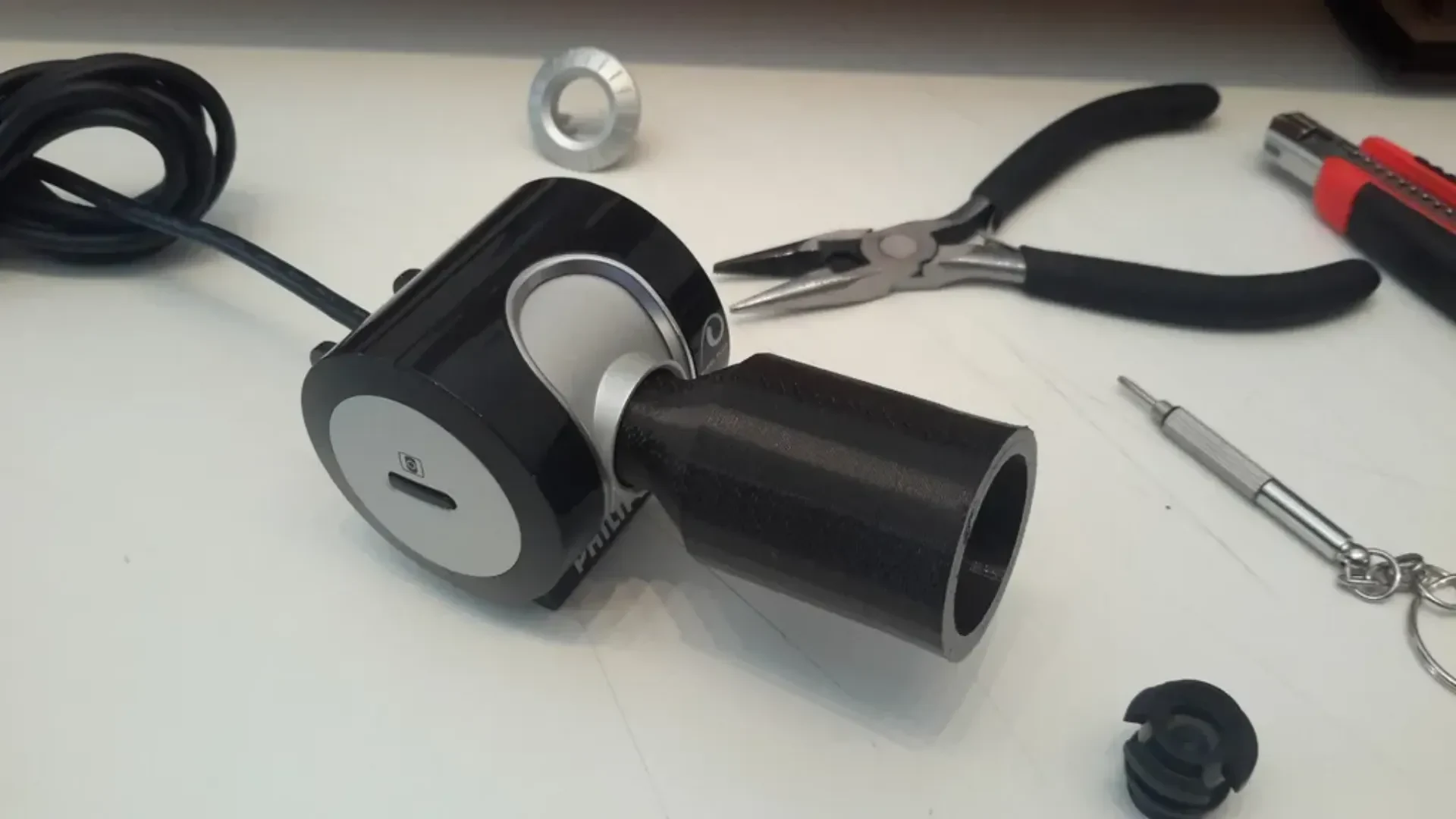

Я модифицировал старый Philips SPC900NC, чтобы использовать его в качестве инструмента для захвата изображений с помощью телескопа Meade. Поэтому я разработал разъем, который подходит как к разъемам камеры, так и к телескопу.

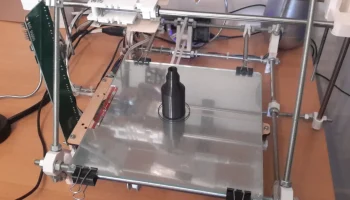

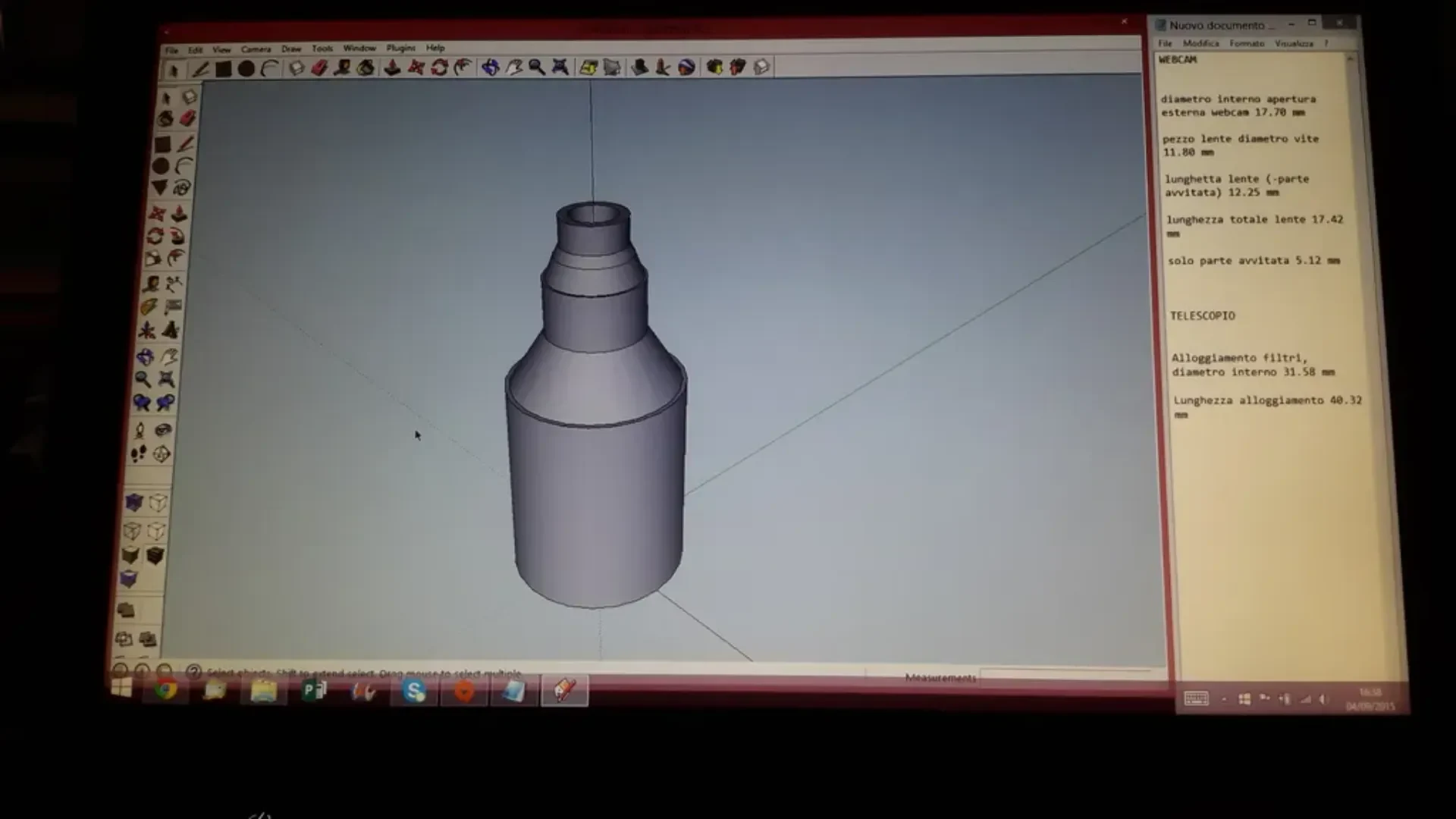

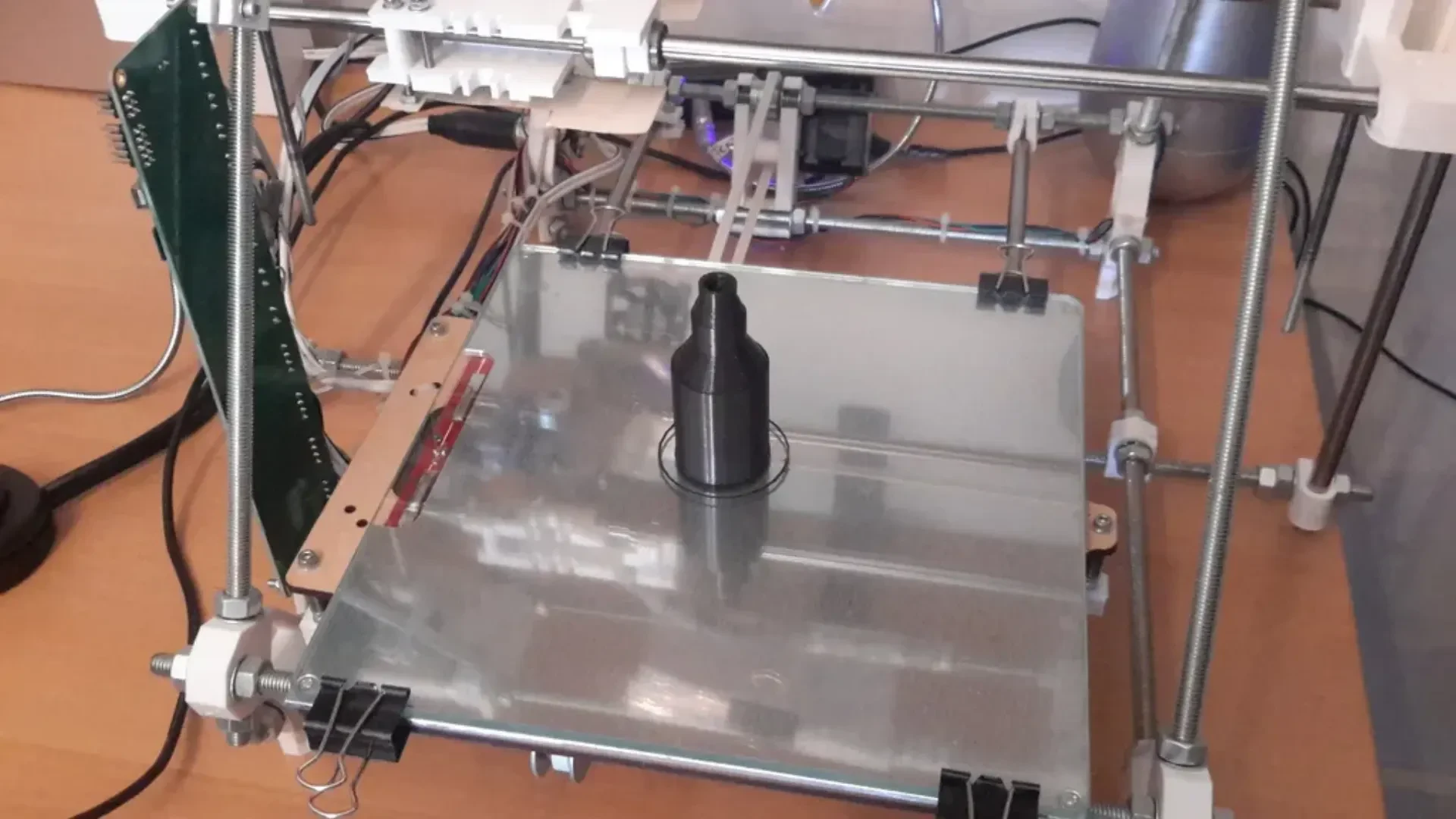

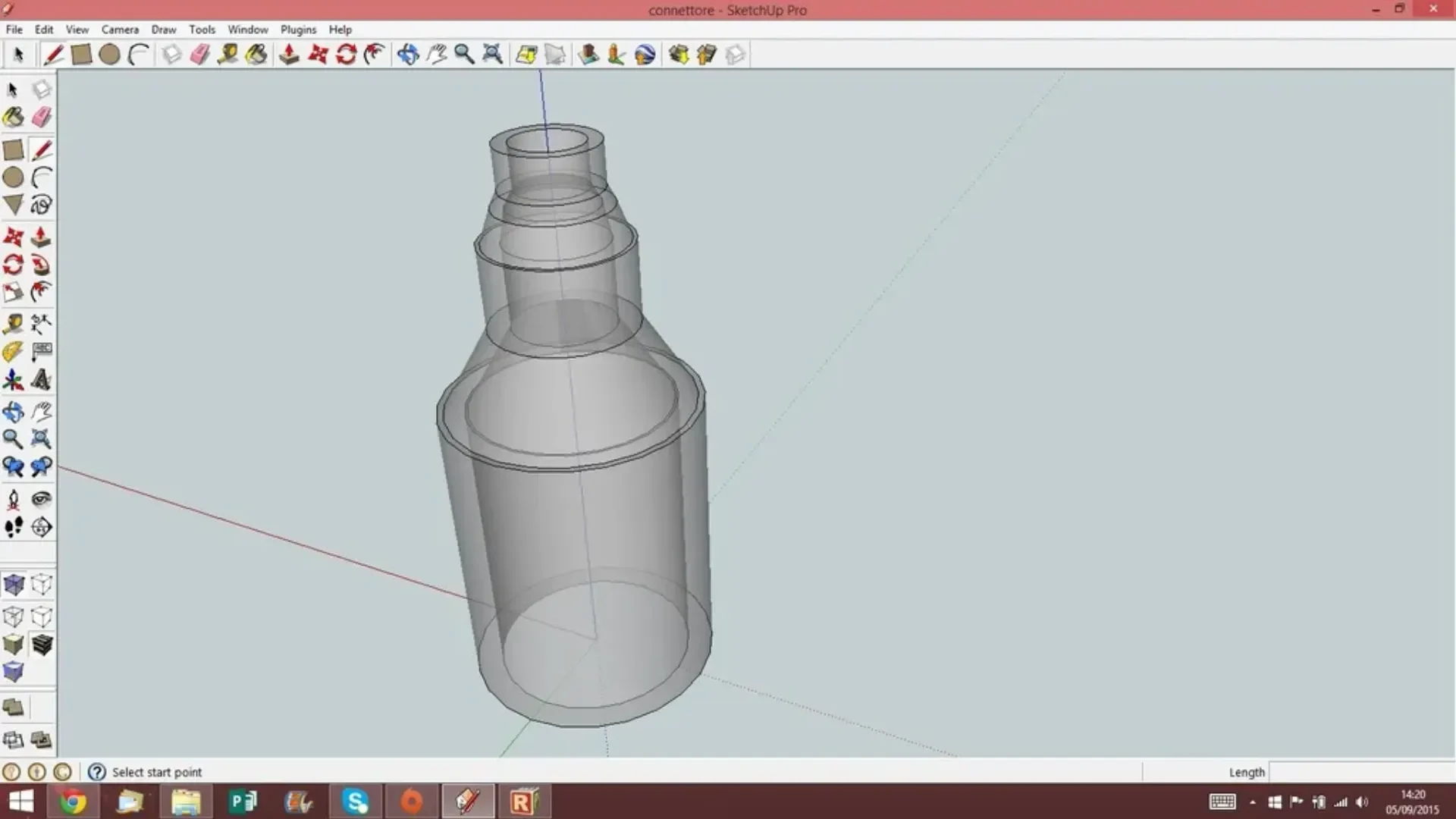

Разъем представляет собой серию из трех цилиндров, которые мне пришлось соединить двумя конусами (угол которых меньше 45°, чтобы можно было печатать без какого-либо вспомогательного материала).

Эти три цилиндра, от большего к меньшему, имеют следующие диаметры:

31,4 миллиметра (мм)

17,4 мм

11,7 мм

Большой из них помещается в держатель окуляров телескопа.

Вторая, центральная часть проходит через переднюю апертуру веб-камеры.

Меньшая часть помещается в прорезь, где находились линзы веб-камеры, прямо там, где находится датчик CCD.

Длина всего разъема составляет 68 мм.

НЕ ВЫБИРАЙТЕ ОБЪЕКТИВЫ ВЕБ-КАМЕРЫ!

Вы можете использовать их, чтобы построить крошечный симпатичный микроскоп, как вы можете видеть в другом моем проекте:

http://www.thingiverse.com/thing:1005879

Инструкции

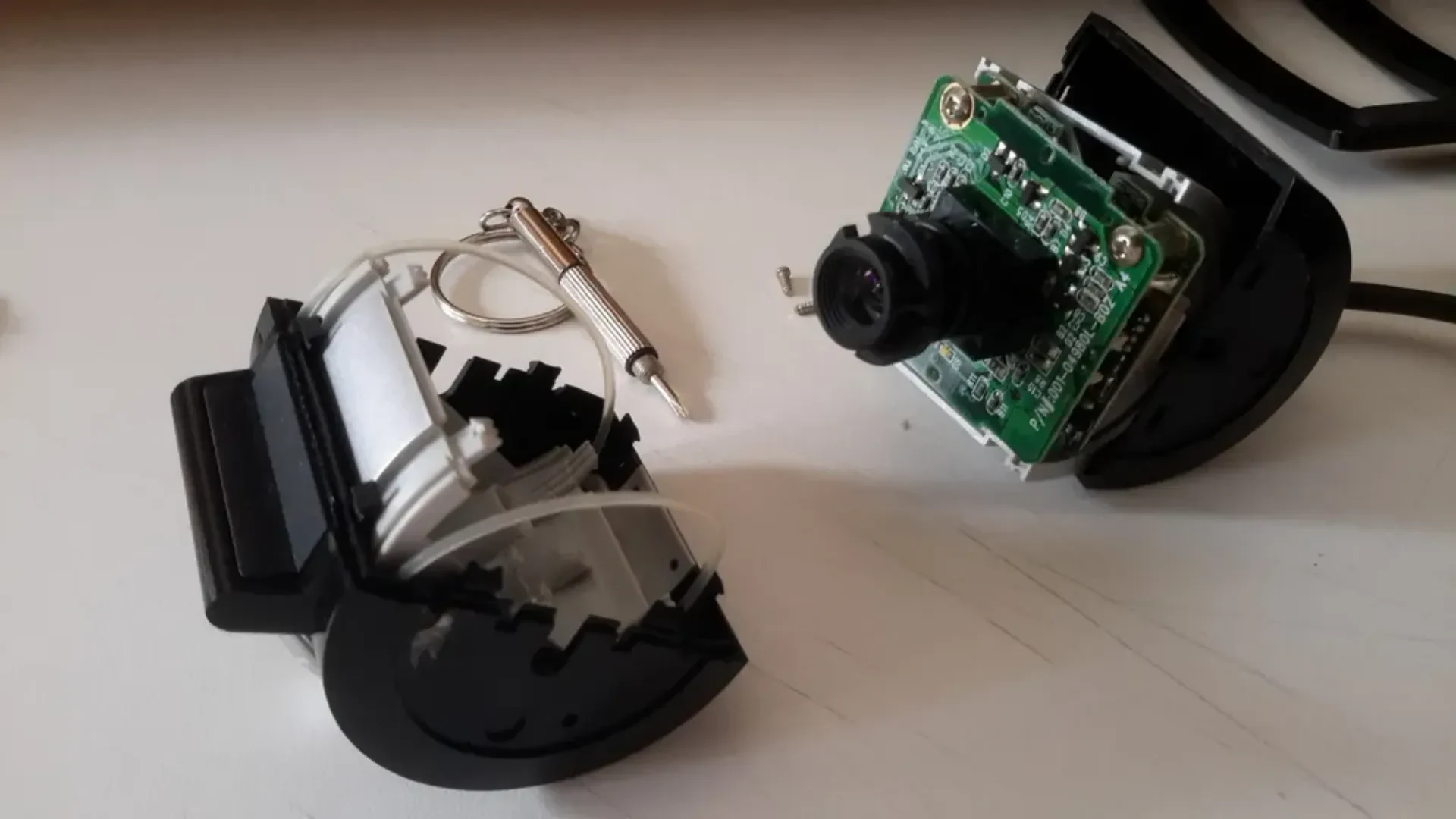

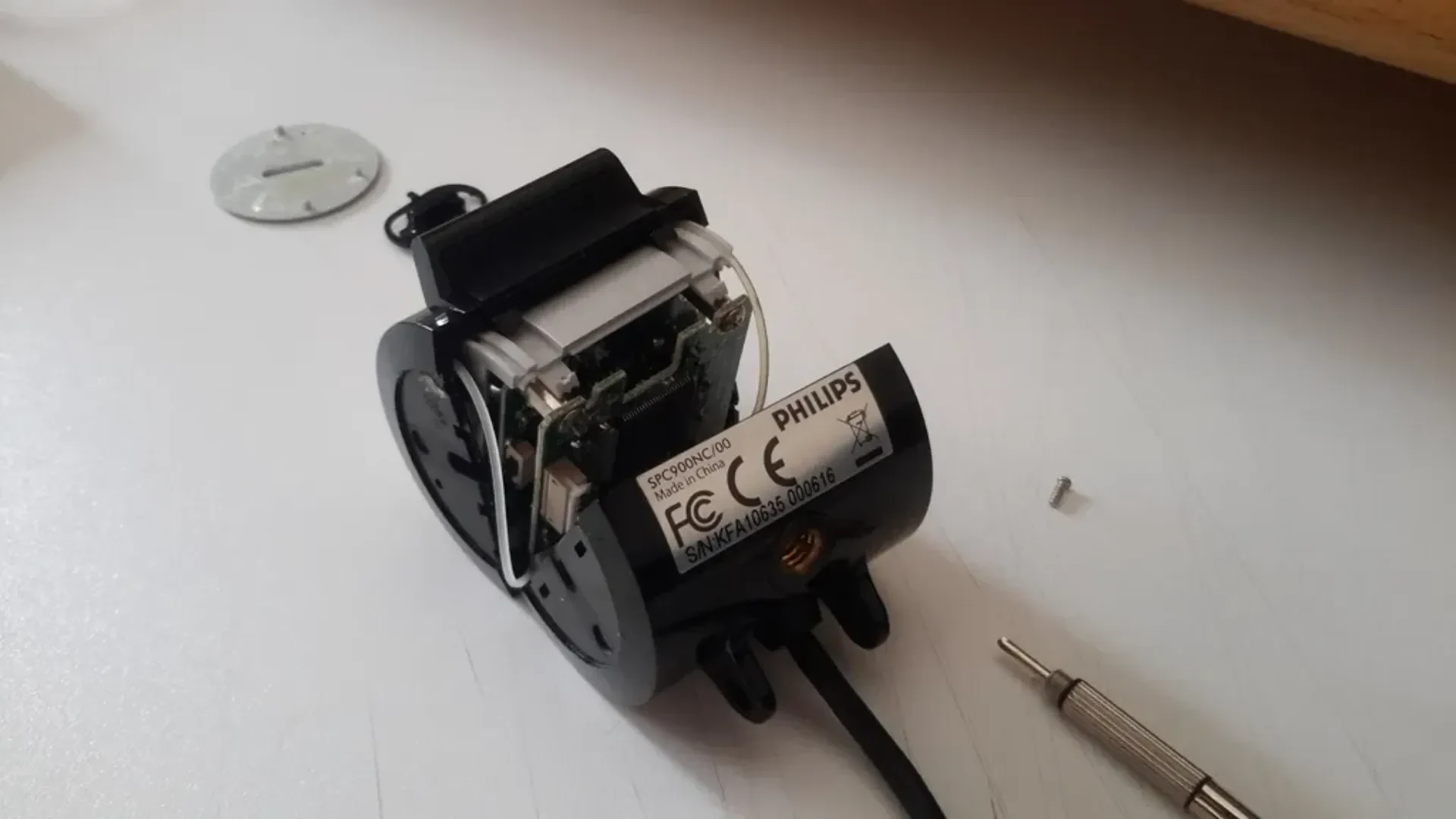

Разберите камеру. Для первой части вы можете следовать этому хорошему уроку:

http://nightskyinfocus.com/equipment/philips-spc900nc00-webcam-for-astrophotography/

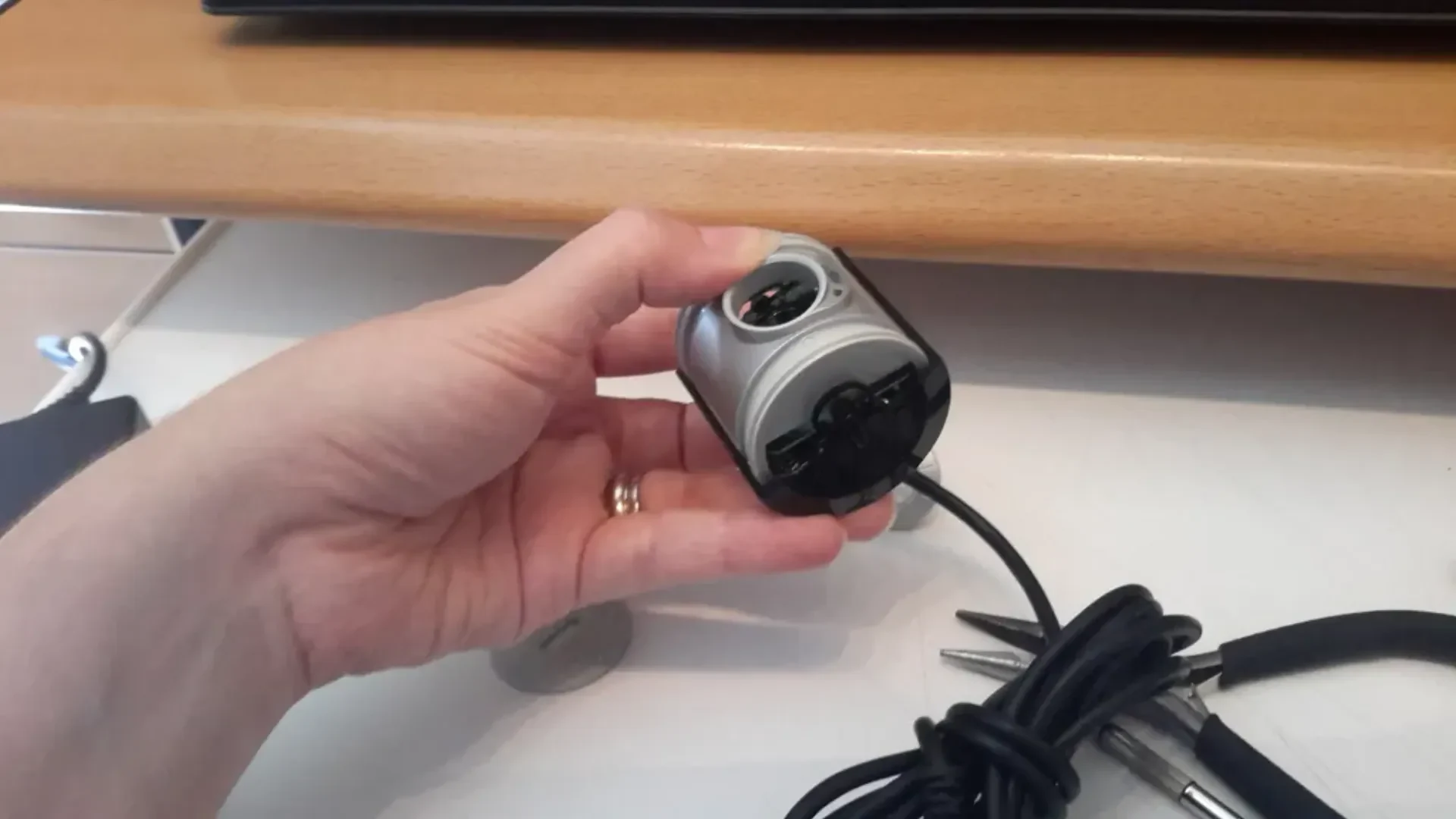

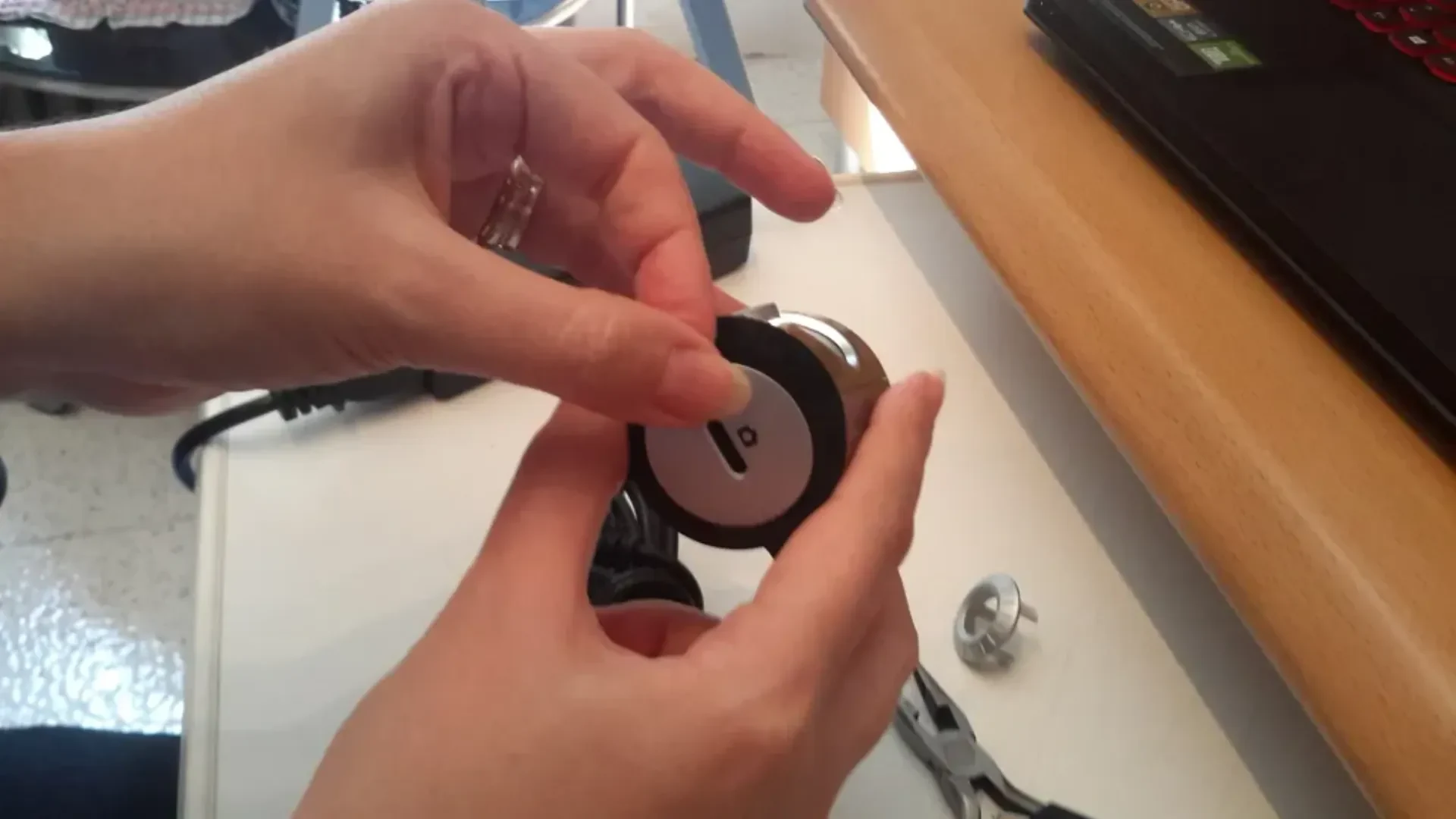

Соберите веб-камеру без линз и ручки регулировки фокуса.

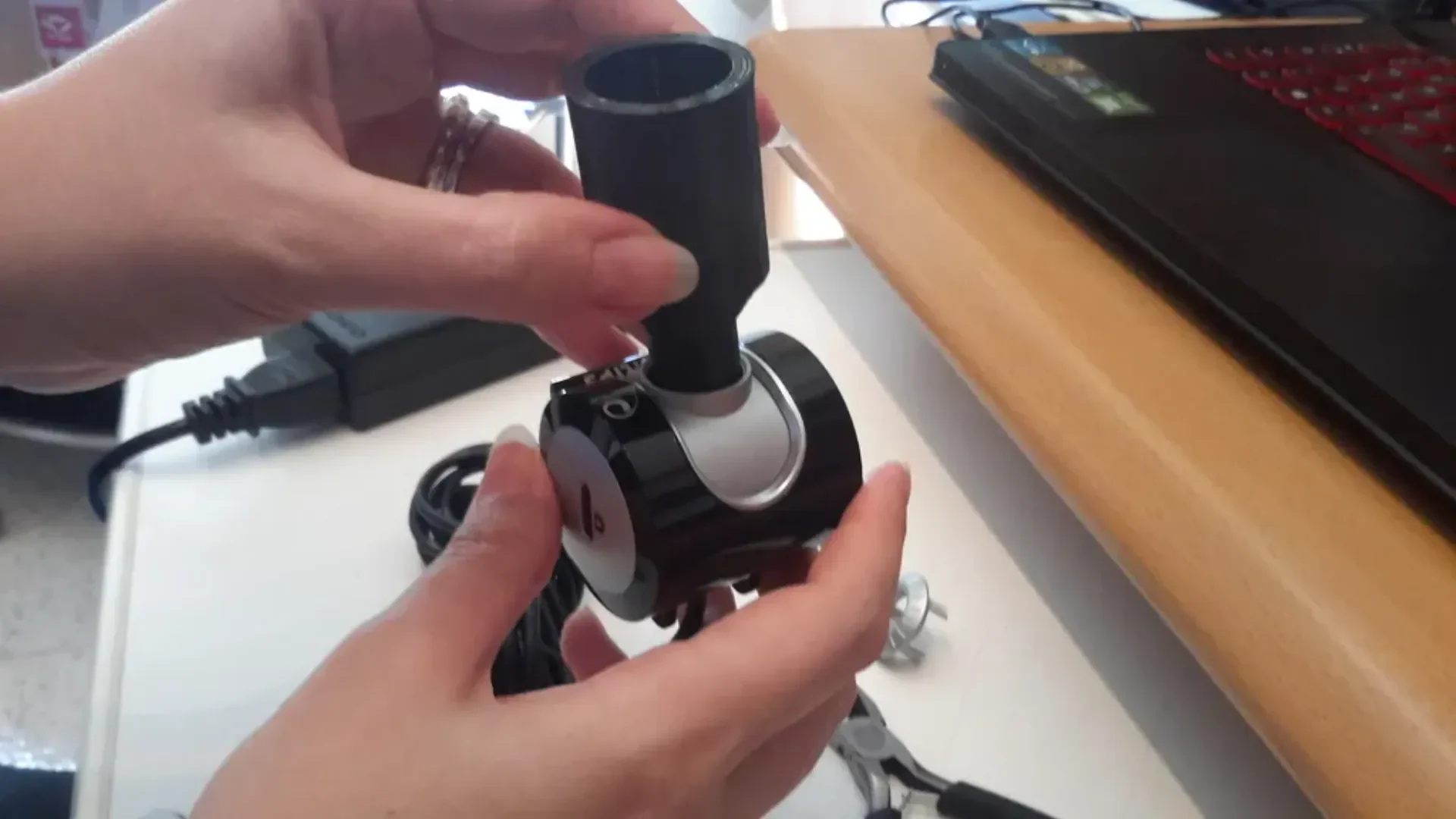

Осторожно вставьте меньшую часть разъема в гнездо CCD веб-камеры. Вы можете попытаться затянуть разъем, повернув его, но не нажимайте сильно, мы не хотим разорвать цепи.

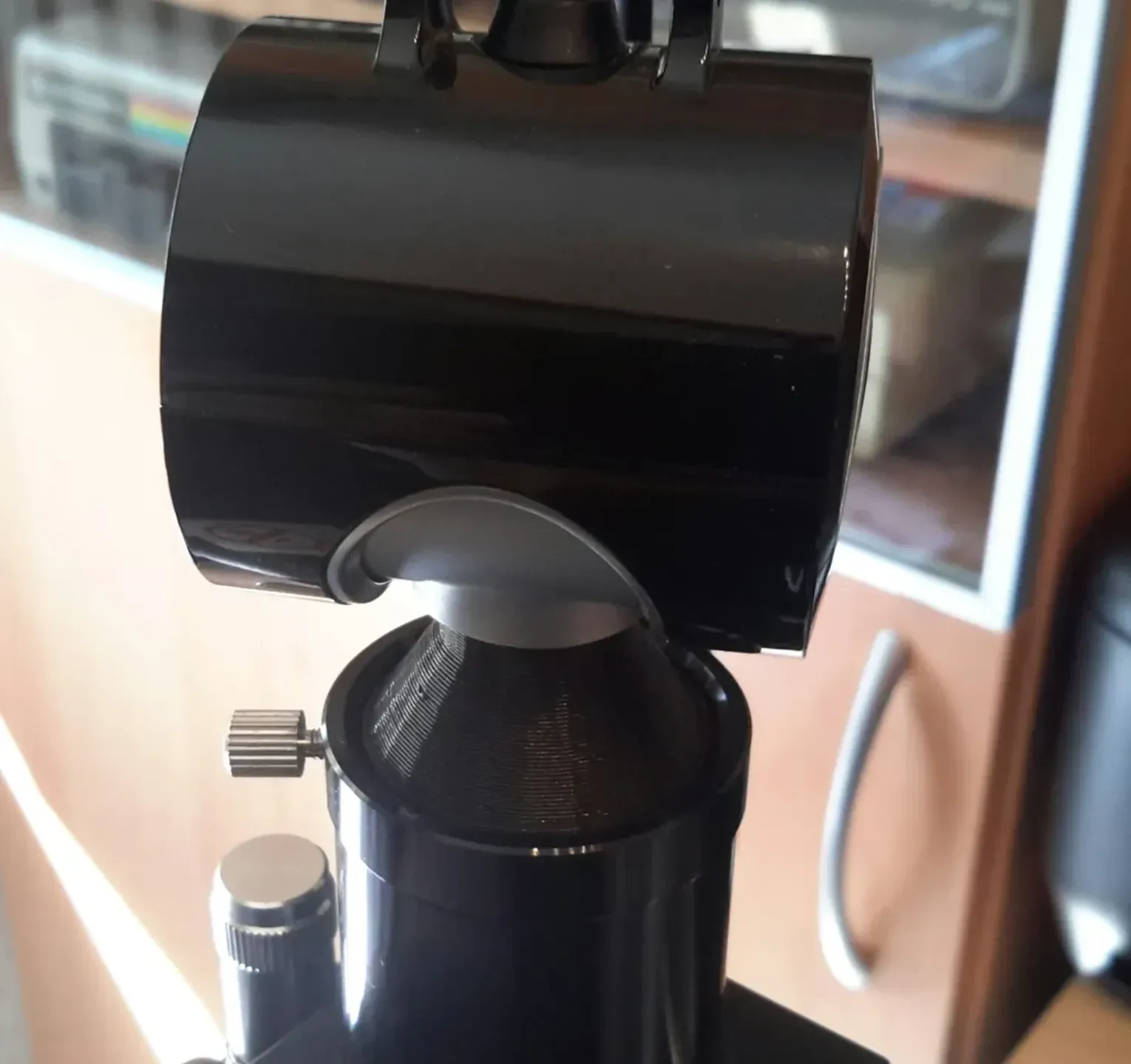

Теперь вы устанавливаете камеру с помощью разъема на телескоп. Я не хотел, чтобы мой разъем царапал прорезь телескопа для окуляров, поэтому эта часть разъема выходит и входит без трения.

Я использую эту веб-камеру и телескоп со Stellarium и WxAstrocapture, бесплатными и отличными программами, со старым нетбуком Eeepc и Windows XP.

НЕ ВЫБИРАЙТЕ ОБЪЕКТИВЫ ВЕБ-КАМЕРЫ!

Вы можете использовать их, чтобы построить крошечный симпатичный микроскоп, как вы можете видеть в другом моем проекте:

http://www.thingiverse.com/thing:1005879
