Полевой кейс ASIAIR Plus - с банком microSD и подставкой ...

ASIAIR Plus — размер отсека соответствует заявленным ZWO 102,5 × 70 × 26,5 мм.

Что он содержит

ASIAIR Plus — размер отсека соответствует заявленным ZWO 102,5 × 70 × 26,5 мм.

Устройство удерживается всего на четырех угловых стойках, с 5 мм свободного воздуха по середине каждой грани. На задней панели, на которой расположен вход постоянного тока, переключатель ВКЛ/ВЫКЛ, антенный разъем и светодиоды состояния, ничего не находится. Зазоры в 5 мм служат также доступом для пальцев, позволяющим вынимать его.

Он установлен на четырех угловых опорах, при этом весь центр отсека открыт внизу, поэтому нижний кронштейн «ласточкин хвост» висит свободно. Зазор в комплекте поставки составляет 12 мм — достаточно для крепления искателя Synta или канавки ZWO «ласточкин хвост». Уменьшите Shoe_h примерно до 5, если вы используете плоскую ножку приклада и корпус теряет 7 мм высоты.

8 × microSD — шаг 3,7 мм, скошенные отверстия. Альтернативные карманы глубже на 1,5 мм, поэтому соседние карты стоят на разной высоте и доставать можно одной рукой в ​​перчатках.

Антенна Wi-Fi — желоб диаметром 12 мм, который проходит за экватором, поэтому антенна прижимается и остается на месте. Занимает до 115 мм в горизонтальном положении; первые 24 мм открываются до 16 мм для локтя и воротника SMA. Измените ant_len на замену с высоким коэффициентом усиления.

SV241 (вторая версия) — размер отсека соответствует опубликованным SVBony 96 × 61 × 25 мм, такая же обработка угловой стойки, поскольку на обоих концах имеются разъемы. 20 мм свободного пространства над ним для витых проводов постоянного тока.

Настройки печати

PETG, слои 0,2 мм, 4 стенки, 20 % гироид

Никаких опор. Обе детали печатаются плоской стороной вниз точно так же, как при экспорте.

Поля рекомендуются на длинной крышке.

Включена компенсация «слоновьей лапки» — без нее первые слои обода расплываются, и устье полости оказывается заниженным, что препятствует прилеганию крышки

Каждая деталь проверена на водонепроницаемость и неподдерживаемую геометрию: отсутствие кромок, не являющихся коллекторами, отсутствие граней, выступающих более чем на 45°.

Материал (сплошной объем → приблизительная печатная масса на 4 стены/заполнение 20 %):

Примечания по использованию

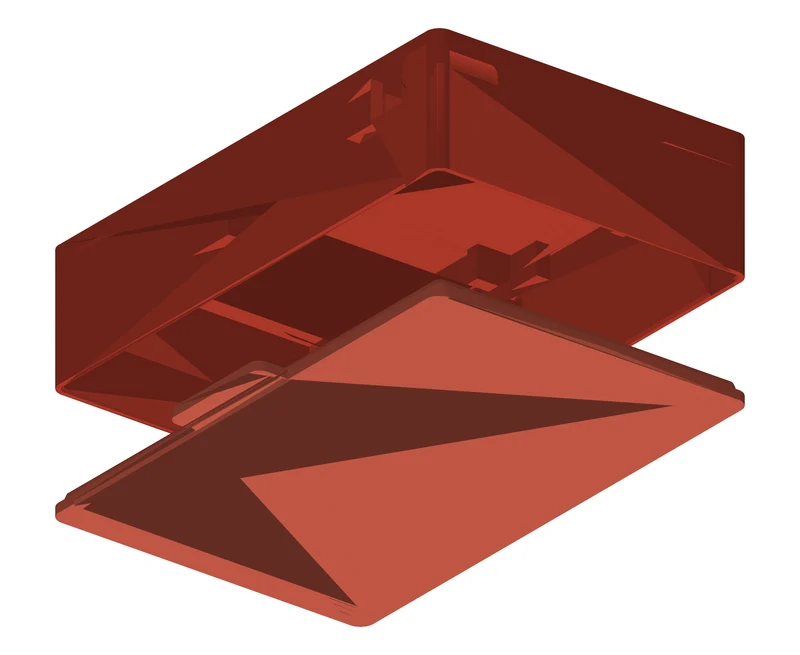

Крышка представляет собой съемную крышку с кольцевой кромкой диаметром 4 мм и выступом длиной 45 мм на одном торце, намеренно расположенном там, где ничто больше не мешает вашему большому пальцу.

Фрикционные посадки не остаются там, где вы их установили. PETG расползается под постоянной нагрузкой, поэтому крышка, установленная сегодня, станет менее свободной после пятидесяти циклов. Температура также влияет на него: изменение размеров на кромке размером 117 мм от ночной съемки при температуре 12 °C до горячего багажника автомобиля составляет примерно 0,27 мм, что больше, чем вся интерференция. Если это имеет значение для того, как вы его носите, установите Keepers = true, и на корпусе и на крышке кейса появятся прорези для ремней: лямки проходят через держатель корпуса и прямо через соответствующий держатель крышки, поэтому, как только он застегнут, крышка фиксируется независимо от посадки. Добавляет 15 мм по оси Y. Требуется лямка длиной 25 мм, минимум 410 мм.

Дно ровное — ни ножек, ни поручней, первый слой поднять нечем.
