OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32]

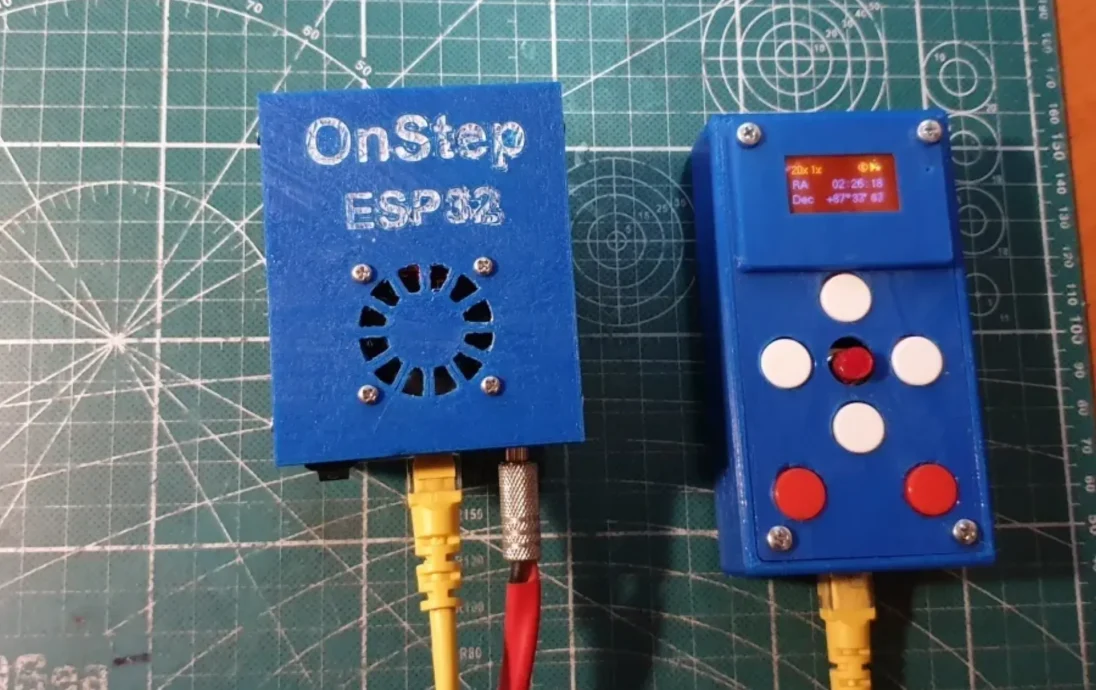

![OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32] 0](/upload/015/u1522/6/e/6e6bfec9.webp "OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32] 0")

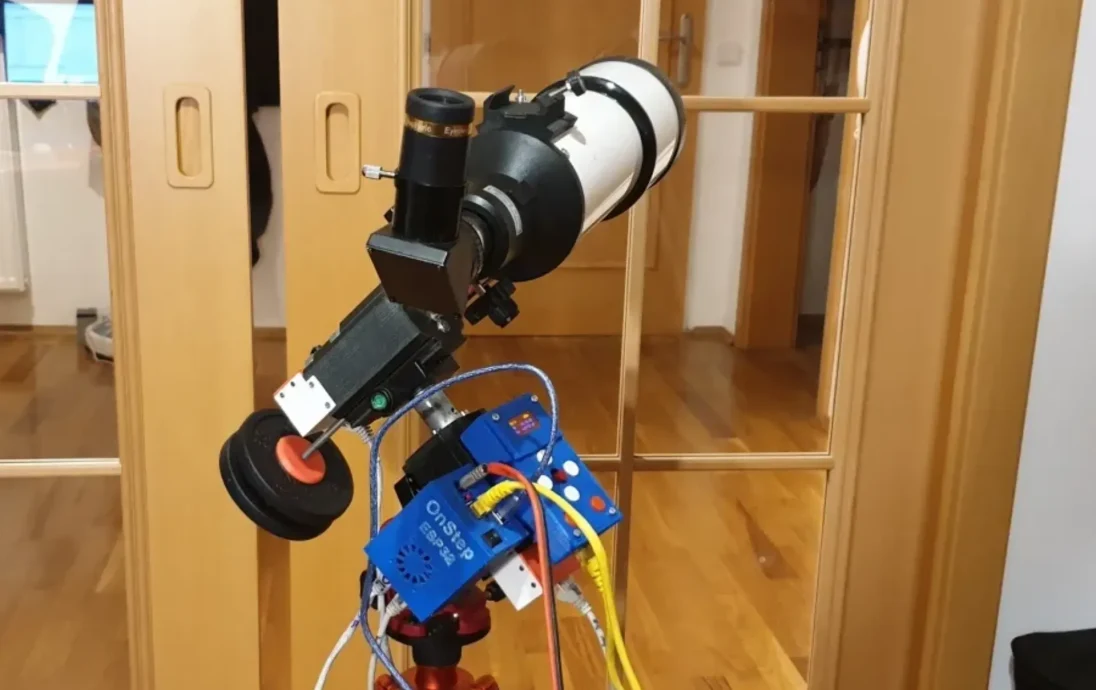

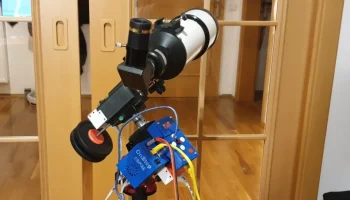

![OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32] 1](/upload/015/u1522/2/2/45bdf384.webp "OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32] 1")

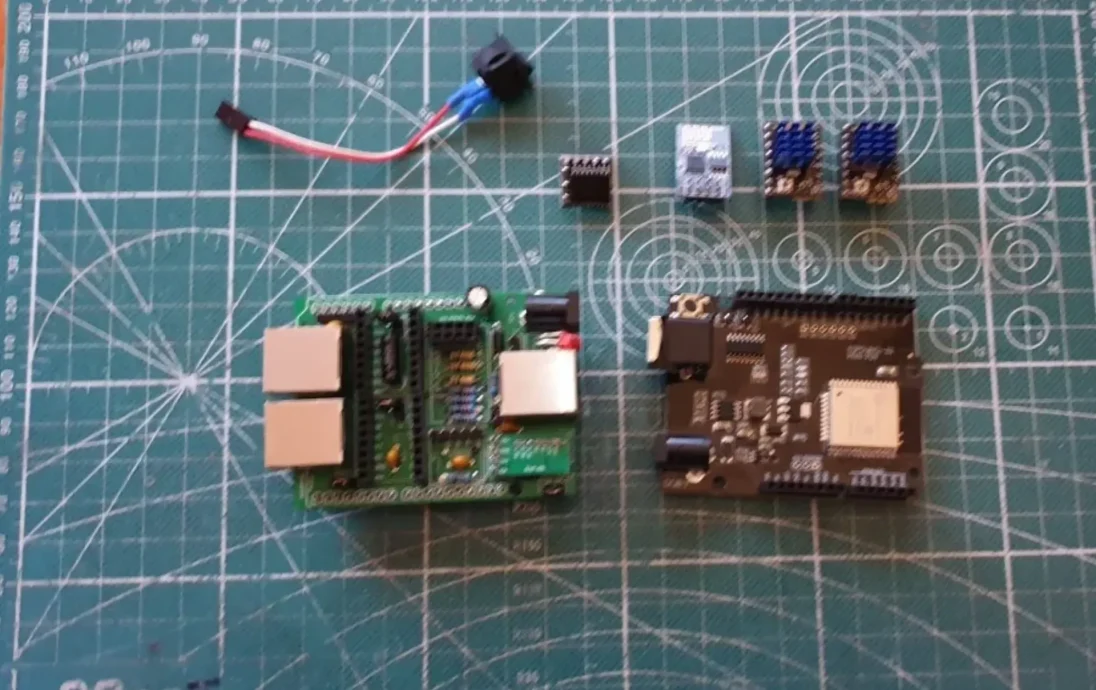

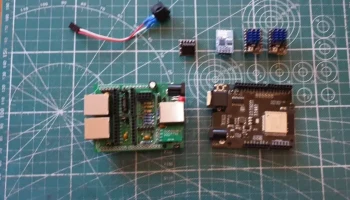

![OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32] 2](/upload/015/u1522/8/6/86785406.webp "OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32] 2")

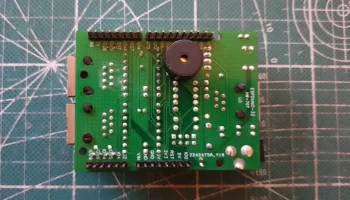

![OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32] 3](/upload/015/u1522/1/4/a890af7a.webp "OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32] 3")

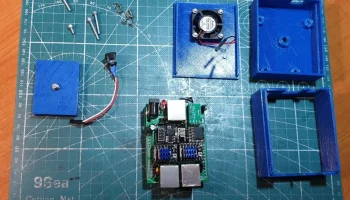

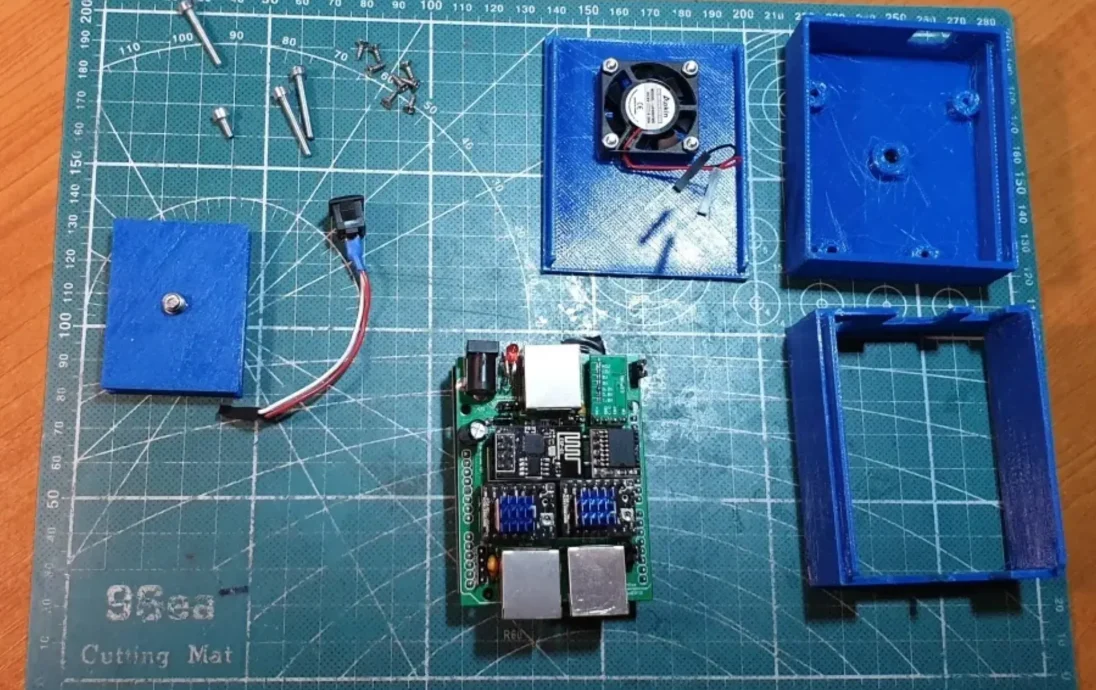

![OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32] 4](/upload/015/u1522/9/e/9edca328.webp "OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32] 4")

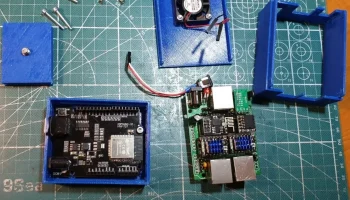

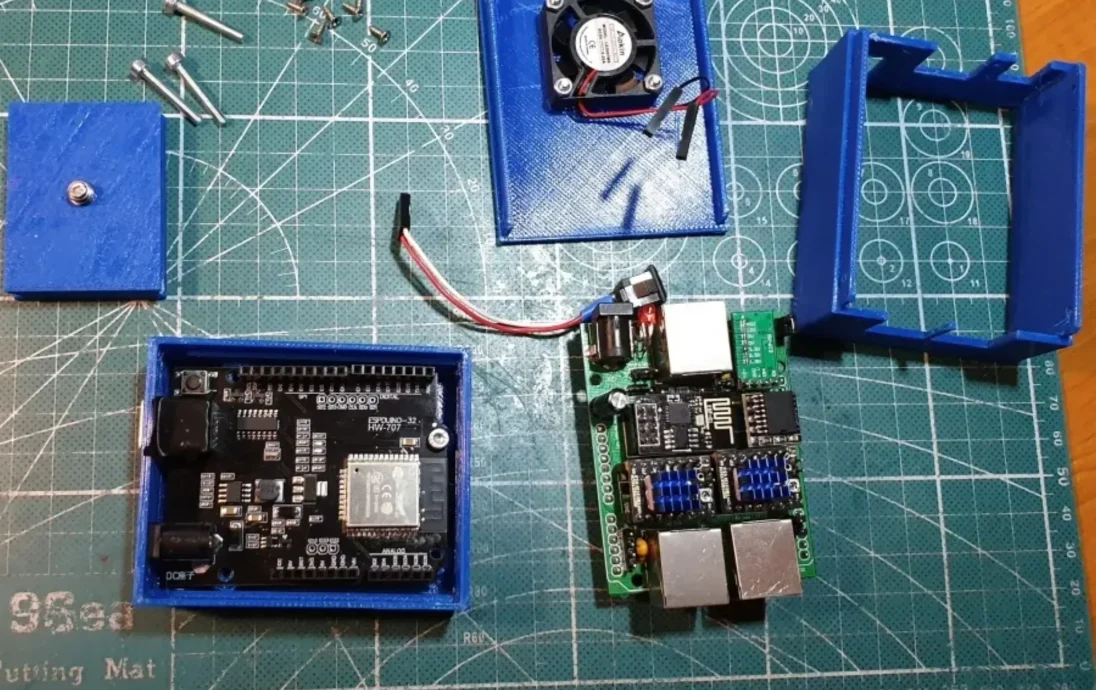

![OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32] 5](/upload/015/u1522/8/9/db04a6a6.webp "OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32] 5")

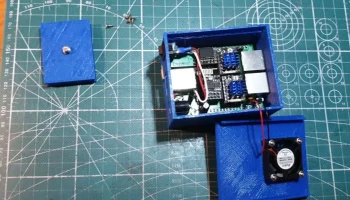

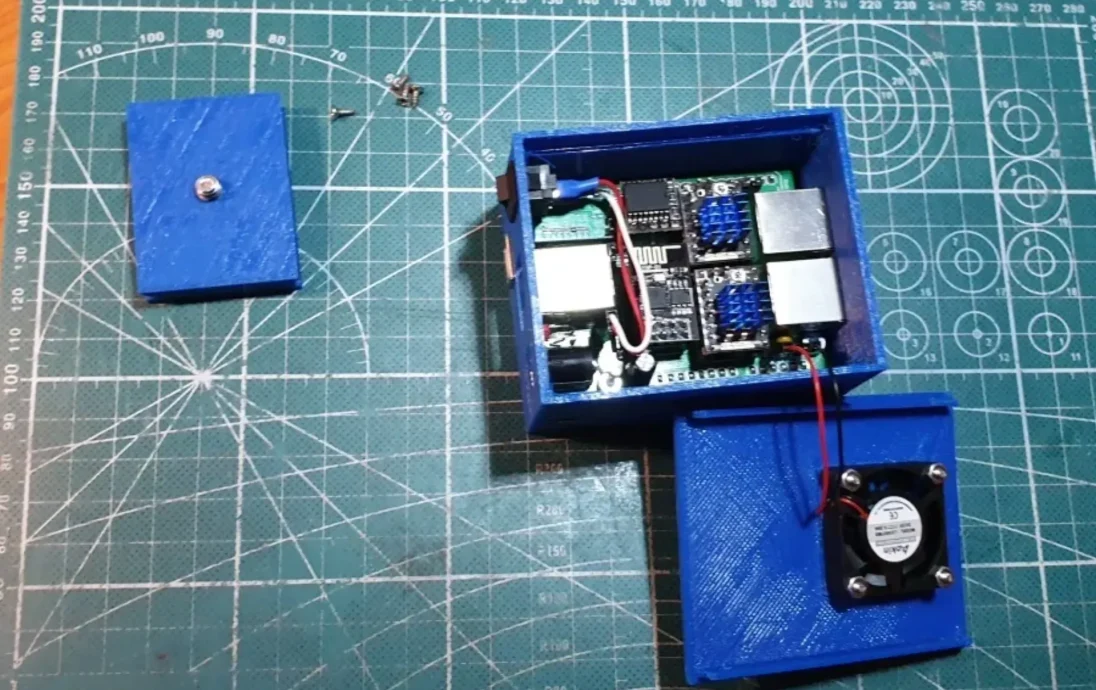

![OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32] 6](/upload/015/u1522/8/b/7c3f378d.webp "OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32] 6")

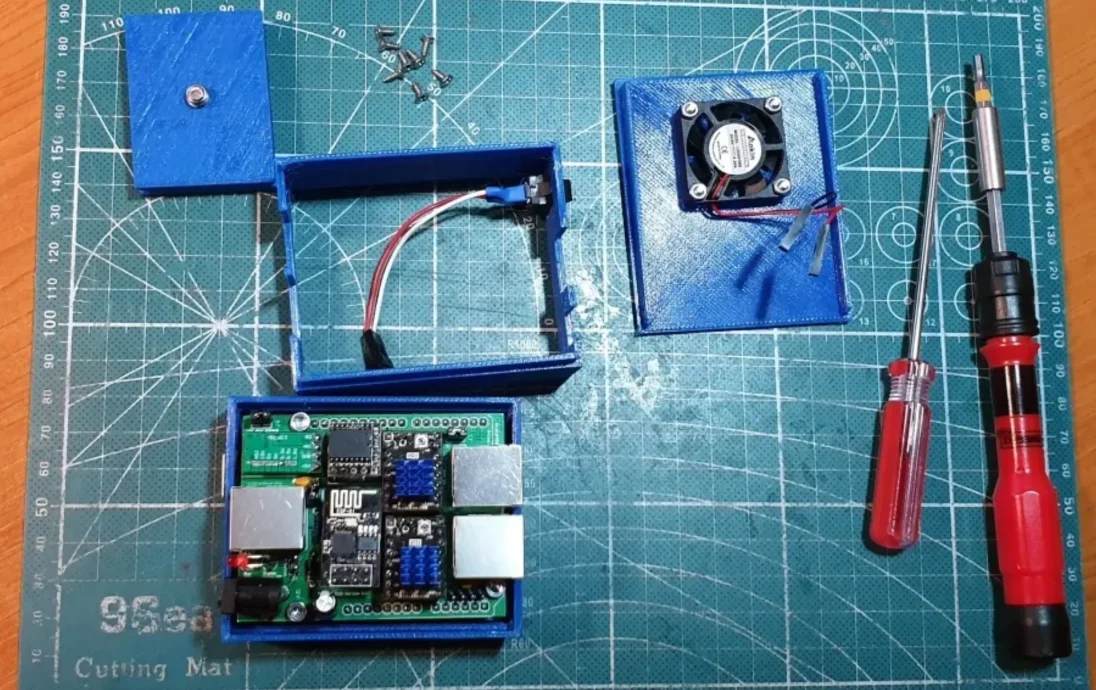

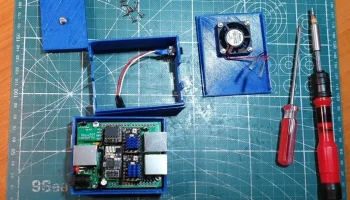

![OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32] 7](/upload/015/u1522/3/a/3a43bfbe.webp "OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32] 7")

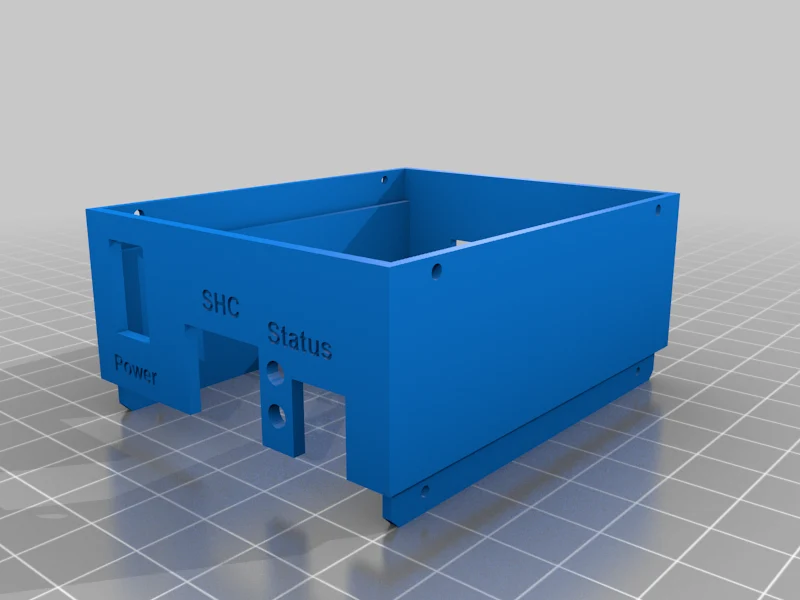

![OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32] 8](/upload/015/u1522/b/8/f04df161.webp "OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32] 8")

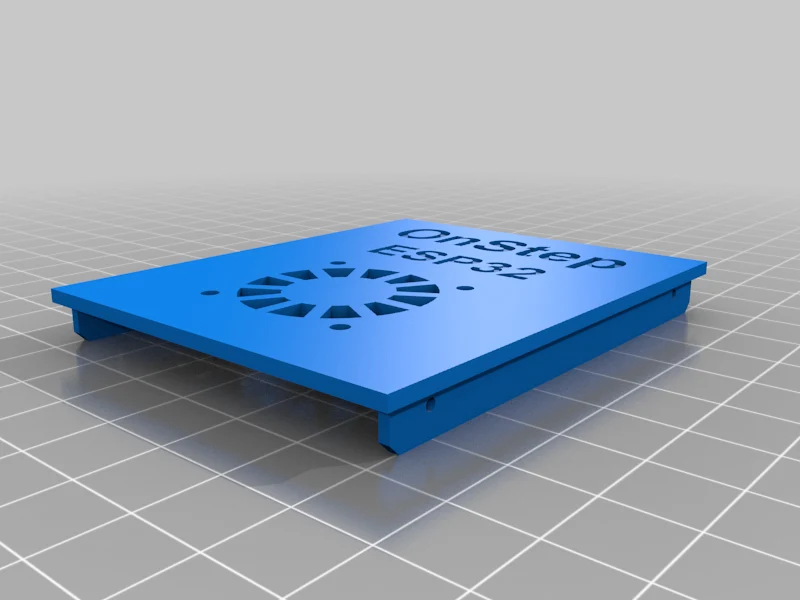

![OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32] 9](/upload/015/u1522/1/4/14bbab8f.webp "OnStep Shield для ESPDUINO-32 [WeMos (D1 или D2) R32] 9")
Источник:

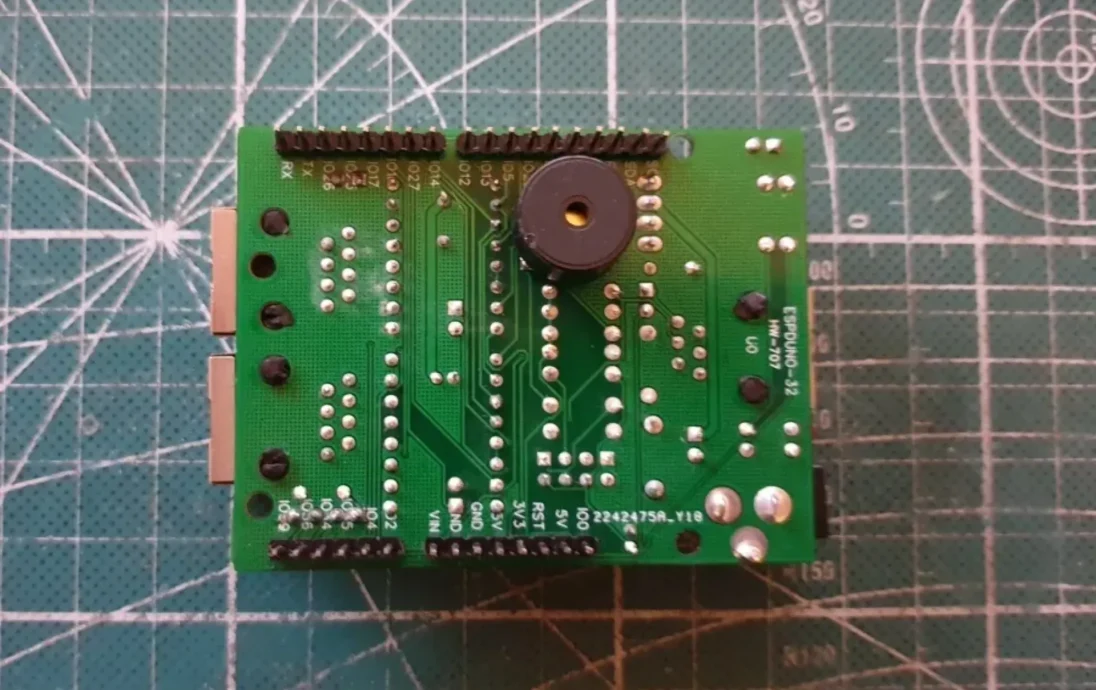

OnStep Shiled для контроллера перехода телескопа ESPDUINO-32 [WeMos (D1 или D2) R32] по проекту Basen Howard Dutton
Моя схема подключения и печатная плата на EasyEDA
Включены карты выводов для моей платы (замените их в OnStep\src\pinmaps\Pins.MaxESP3.h)
Этот Shiled протестирован с шаговыми драйверами TMC2130 (версия SPI) и LV8729.
Другие мои вещи OnStep
Исходный код FreeCAD здесь
ПРИМЕЧАНИЕ
Для ST4 необходимо удалить резистор R14 и синий светодиод на плате ESPduino-32s !!!
См. эту схему и прикрепленное изображение.
Для прошивки ESP-01 (ESP8266) на Shield используйте встроенную прошивку FlashESP8266.ino или, например, внешний программатор.
