Маска Бахтинова для Celestron C8 и Edge HD 8 дюймов (CST)...

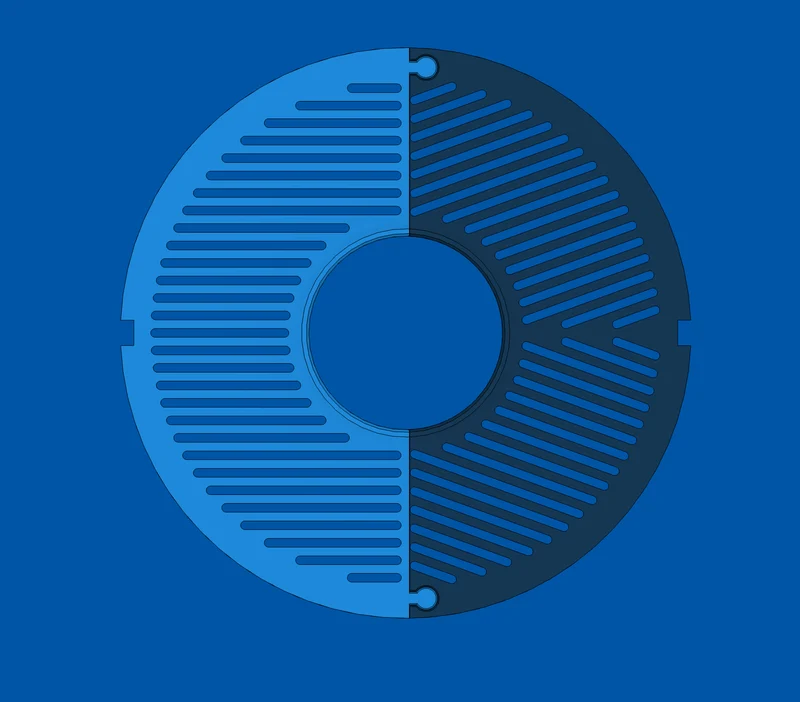

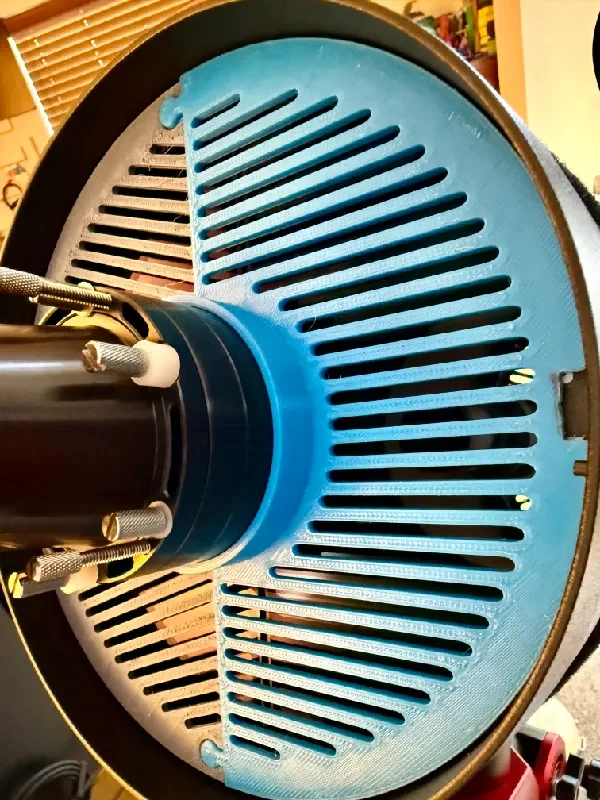

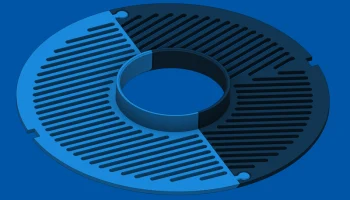

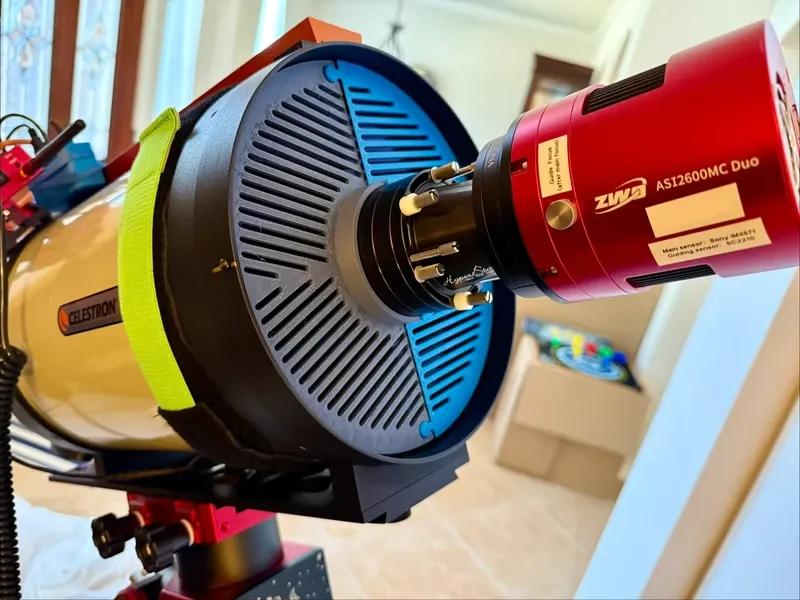

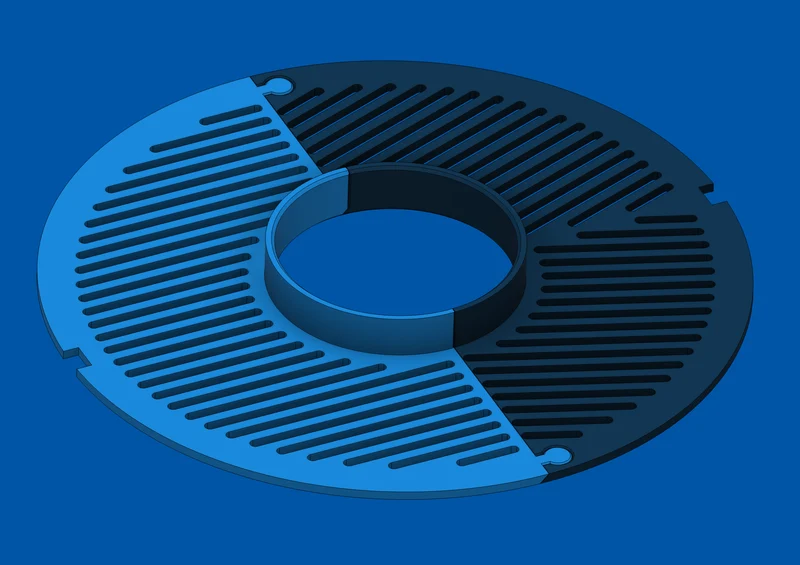

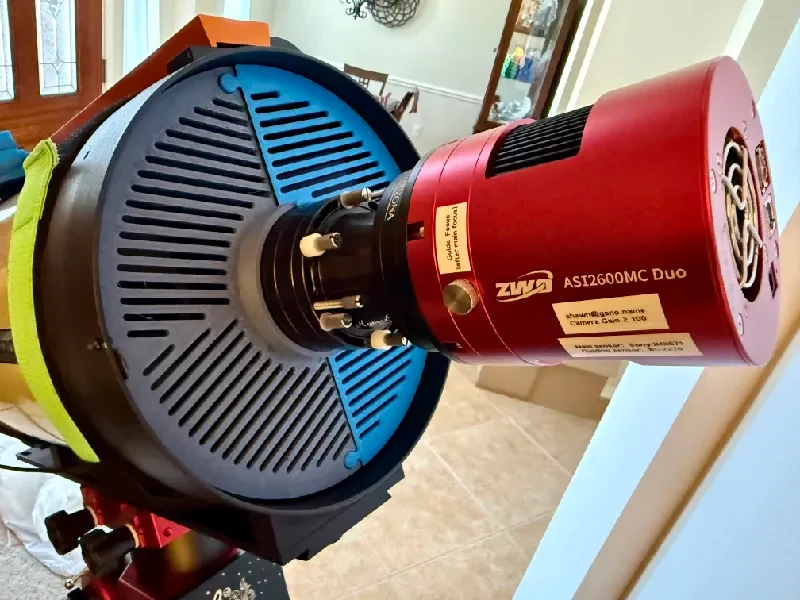

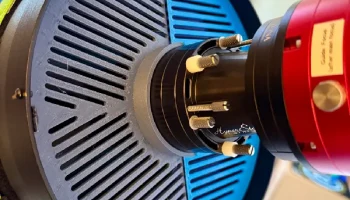

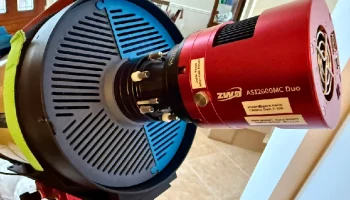

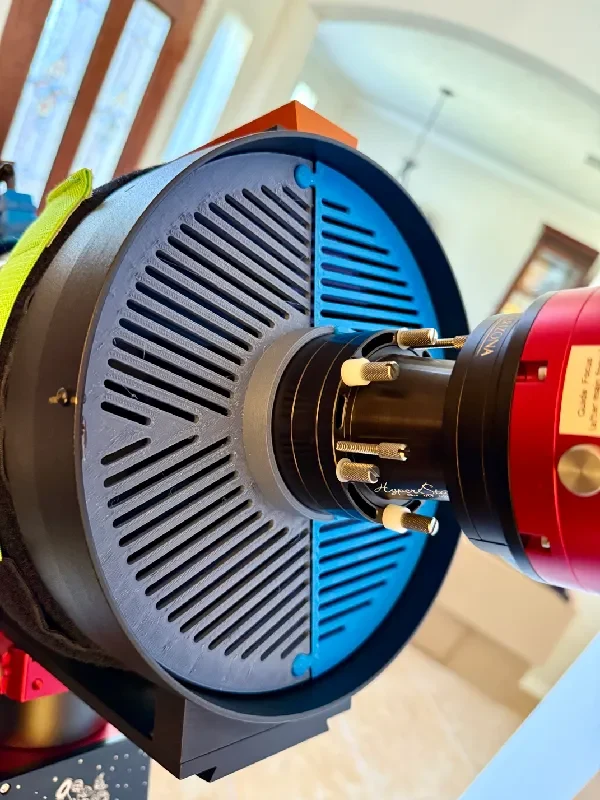

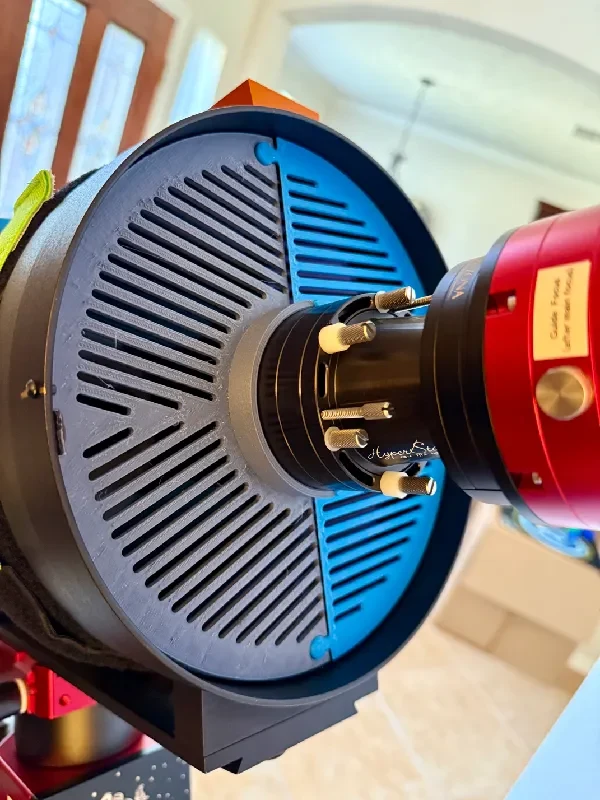

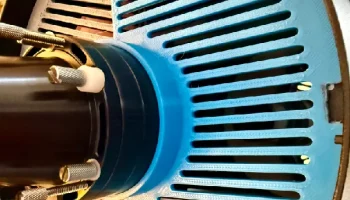

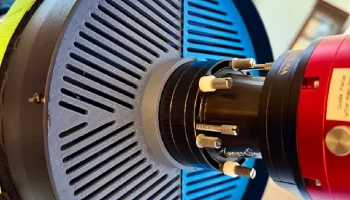

Маска Бахтинова, сделанная для Celestron Edge HD 8 дюймов (CST), которая также должна работать для стандартной версии C8. При установке Hyperstar 8 v4 маска требует прорезей разных размеров, а также разделенную конструкцию, чтобы можно было устанавливать ее с помощью кабелей и фронтальной камеры. Эта конструкция имеет разрез, в котором используется диагональный разрез для блокировки света вдоль шва, а также конструкция с колышками и отверстиями из кусочков головоломки для выравнивания двух сторон после установки. Для облегчения хранения, когда она не используется, петли не используются. Вырезы по бокам обеспечивают зазор вокруг двух винтов на краю телескопа.

Я включил Fusion (файл .f3d), чтобы можно было вносить изменения или делать изменения для телескопов других размеров.

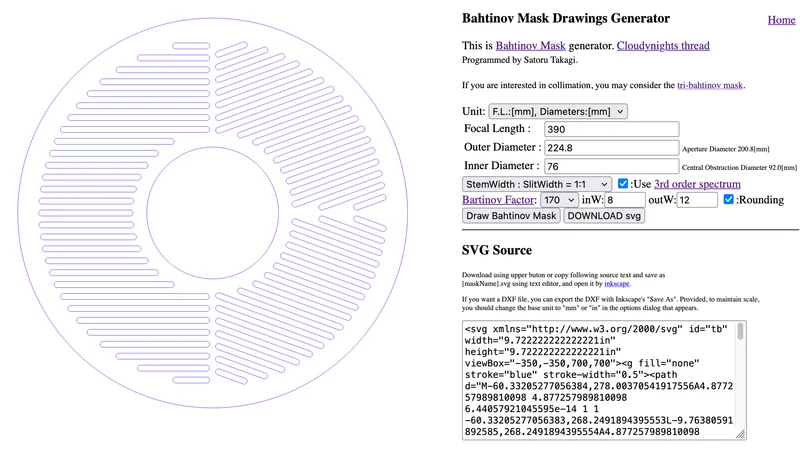

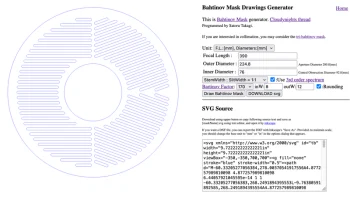

Форма пюре, созданная с помощью этого сайта: https://satakagi.github.io/tribahtinovWebApps/Bahtinov.html.
