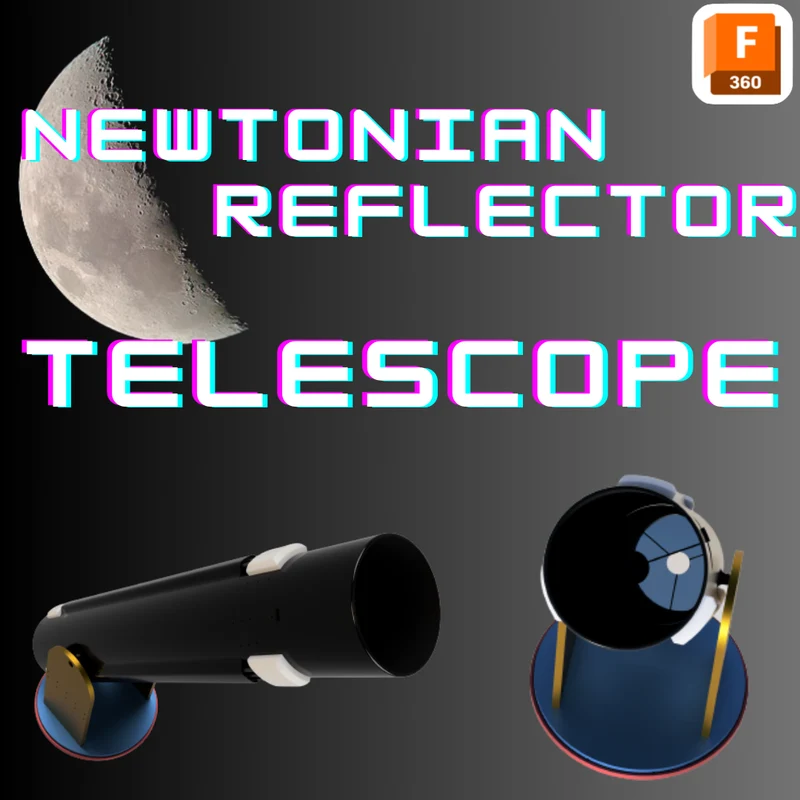

Телескоп с открытым исходным кодом (файлы дизайна включен...

Обзор

Я уже почти закончил создание прицела. Я использовал несколько дополнительных стержней из углеродного волокна для поддержки по длине, но все, что можно вставить в отверстие диаметром 10 мм, подойдет. Для сборки потребуется множество термофиксирующих вставок и различного крепежа.

Соображения

Здесь я приведу некоторые мысли о сложности конструкции/проектирования прицела и, скорее всего, не��оторые аргументы в пользу выбранных мною деталей.

Выбор зеркала

Выбранный снизу комплект зеркал совершенно необязателен, но был выбран по причине моего убеждения, что Agena не будет продавать сферическое зеркало как параболическое. Это, конечно, дороже, чем я нашел на Ebay, но после моего последнего опыта работы со сферическим телескопом я хотел быть уверенным. (Сферичес��ие зеркала требуют дополнительных элементов)

Крепежи

Для простоты я не включил в комплект термофиксирующие вставки/крепежи. На данный момент я протестировал только сборку основной трубки, которая, похоже, очень хорошо работает с моим оборудованием. Во вставках для термофиксации в основном используются отверстия диаметром 3 мм, 4 мм и 8 мм.

Сборка

Я не проверял ни фокусер, ни первичную регулировку, ни вторичное крепление, ни регулировку.

Крепление

В настоящее время крепление вращается над опорной пластиной с помощью 10 подшипников, каждый из которых поддерживается резьбовой вставкой M4 и болтом M4. Другая ось поддерживается двумя фланцевыми подшипниками и двумя ручками M8 для их фиксации.

Непечатный список деталей (крепление не входит в комплект)
1x набор основного/дополнительного зеркала Agena Astro $360
9 стержней 9-10 мм — длина 1045 мм
Фокусер — 2-дюймовый рефлектор Крейфорда, Ebay, Agena Astro, 80-115 долларов США.

Журнал изменений
22.08.23 — Дамп первичной информации и загрузка файлов.
