Лазерный коллиматорный тестер (конструкция с 4 подшипника...

Этот инструмент позволяет проверить точность и коллимацию лазерного коллиматора.
Многие недорогие лазерные коллиматоры не идеально выровнены, что может привести к неправильной коллимации телескопа. Это устройство помогает проверить, остается ли лазерный луч стабильным при вращении коллиматора.

Конструкция создавалась для лазерных коллиматоров Svbony, но может работать с большинством 1,25-дюймовых лазерных коллиматоров аналогичного диаметра.

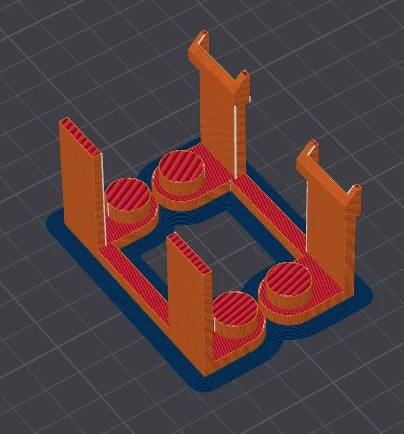

Инструмент состоит из двух печатных частей и использует четыре подшипника 6701RS (12×18×4 мм). Подшипники создают плавные опоры качения, которые позволяют коллиматору свободно вращаться.

Требуется оборудование

4 подшипника 6701RS (12 × 18 × 4 мм)

Никакого дополнительного оборудования не требуется.

Сборка

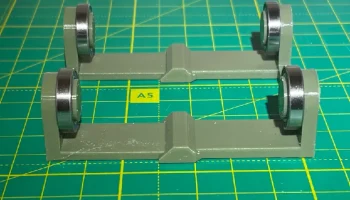

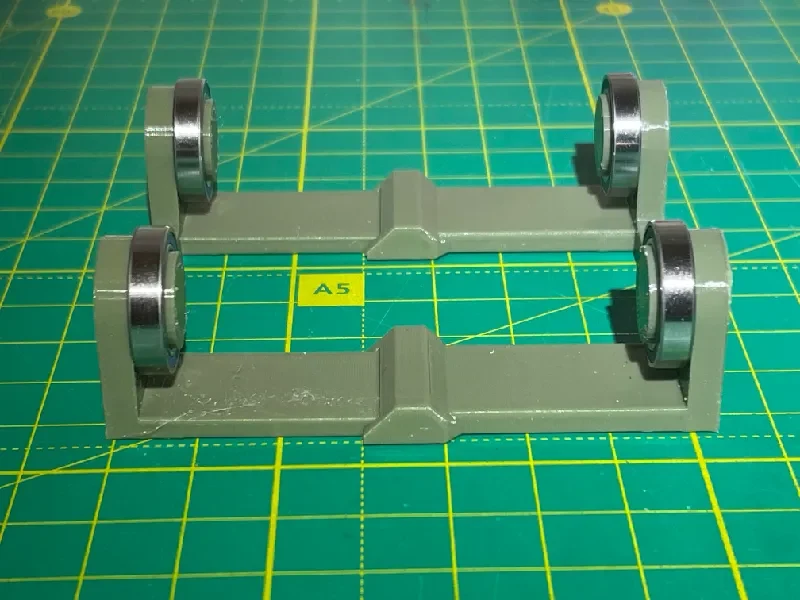

Запрессуйте четыре подшипника на свои места.

Соедините две распечатанные половинки вместе.

Как использовать

Поместите собранный инструмент на ровную и устойчивую поверхность.

Направьте лазер на стену на расстоянии не менее 5 метров (большее расстояние повышает точность).

Поместите лазерный коллиматор поверх подшипников.

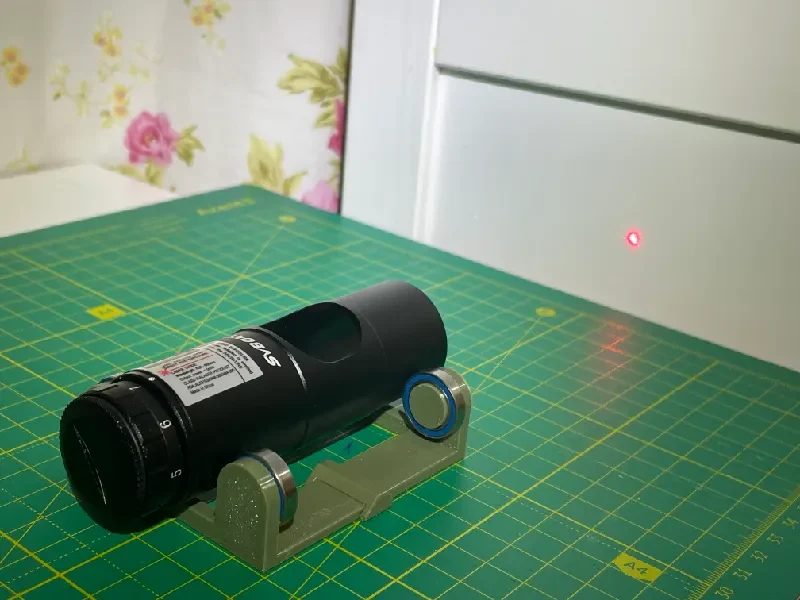

Медленно вращайте коллиматор, наблюдая за лазерной точкой на стене.

Интерпретация результатов

Если лазерная точка остается на одном месте, коллиматор выровнен правильно.

Если точка рисует круг, значит, сам лазерный коллиматор смещен и требует регулировки.

Примечания

Этот инструмент предназначен для проверки юстировки лазерных коллиматоров, а не для непосредственной коллимации телескопа.
