Угловой зажим 6 дюймов, угловой зажим, установочный квадрат (версия 1.3)

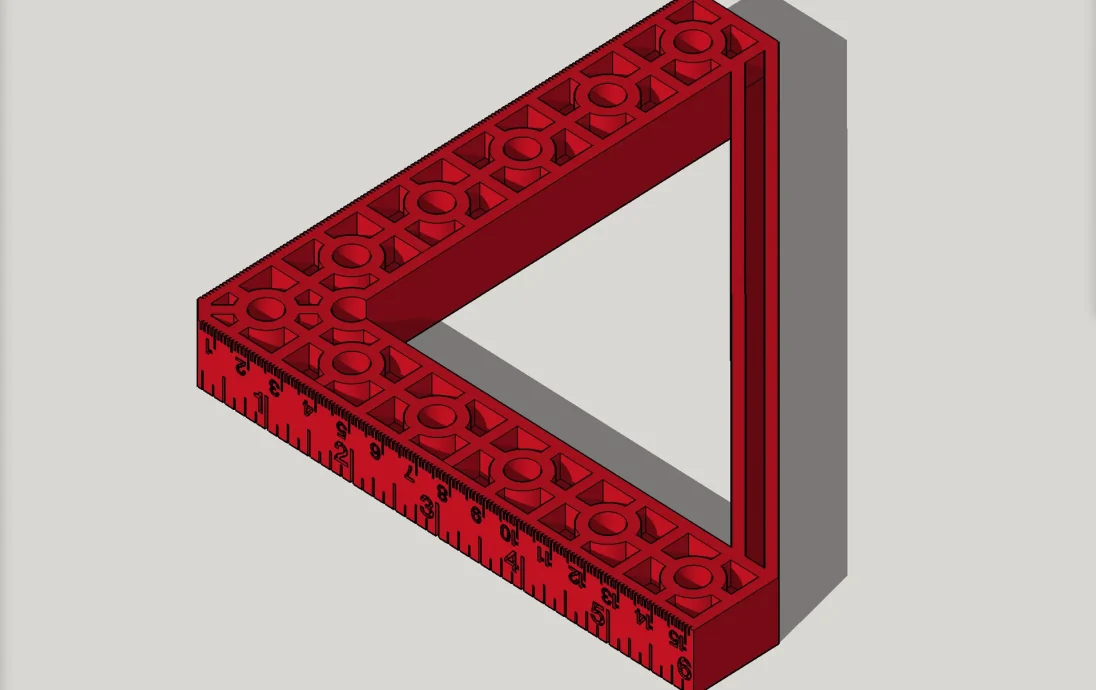

Это 6-дюймовая угловая скоба (для зажима), также известная как прямоугольный зажим или позиционирующий квадрат.

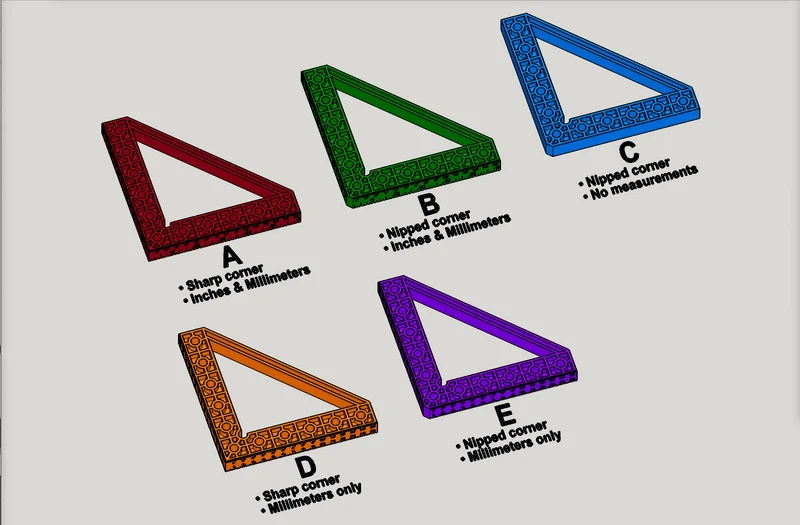

Согласно запросу, теперь существует четыре варианта:

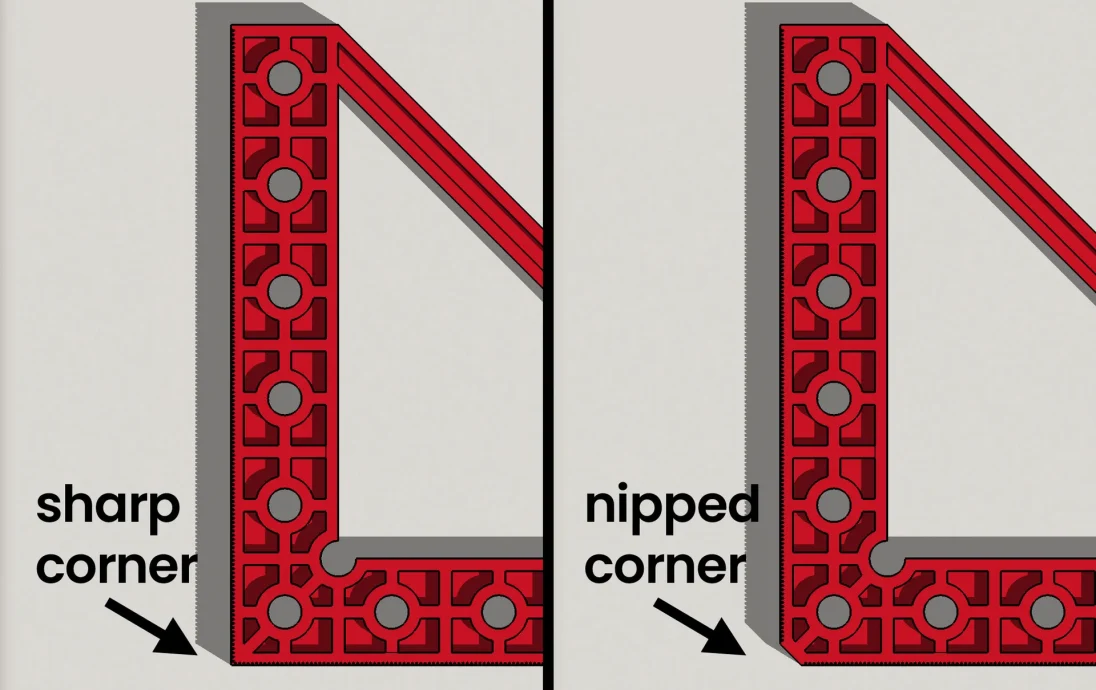

A: Острый угол — измерения по сторонам (дюймы и миллиметры) вплоть до нуля.
B: С защемлением углов — для использования даже при наличии опилок или клея в местах стыка досок.
C: Углы с защемлением — гладкие края без каких-либо цифр размеров.
D: Угол с защемлением — только с метрическими размерами.

Кроме того, как и было запрошено, на всех вариантах теперь имеется небольшая фаска (0,5 мм), чтобы предотвратить проблемы с «слоновьей ступней».

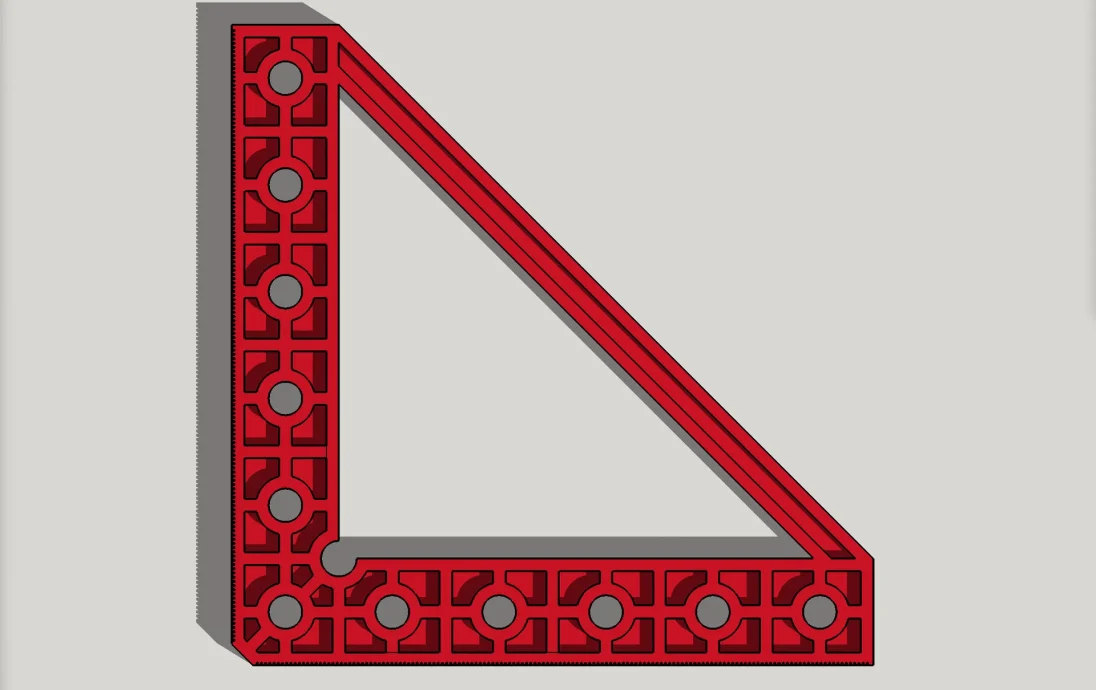

Эти виды скоб отлично подходят для работы по дереву, когда вам нужно сжать две доски вместе под прямым углом. Металлические можно купить, хотя они немного дороже. Пластиковые можно купить недорого, но они имеют только базовую L-образную форму (без диагональной стойки для поддержания квадрата). У этого есть диагональная стойка, которой нет у пластиковых. Я добавил основные отметки линейки для дюймов и сантиметров, а также второстепенные отметки линейки для 1/2", 1/4", 1/8" и миллиметров.

Никакие опоры не требуются, если ваш 3D-принтер может выполнить соединение даже на небольшое расстояние.

Я не знаю, нужны ли современным слайсерам, чтобы мы утруждали себя позиционированием STL-файла под углом 45 градусов по сравнению с тем, как вы предполагаете, чтобы помочь с соединением. Раньше я делал это для того, чтобы слайсер не пытался перекрыть весь 6,8-дюймовый пролет этой диагональной стойки за один прием. Если деталь повернуть на 45 градусов, ей нужно было перекрыть максимум около 0,38 дюйма. Разрежьте его, как показано, и «предварительно просмотрите» результат. Если вам будет полезно повернуть его на 45 градусов, сделайте это.

PS: Очевидно, что если вы масштабируете [варианты A или B] вверх или вниз, измерения линейки больше не будут действительными. Если вам нужны другие размеры, рассмотрите вариант масштабирования C. Если есть спрос на другие размеры, я могу изготовить их с сохранением размеров линейки.

Он был создан с нуля вашим покорным слугой с использованием SketchUp Pro.

Настройки печати
Плоты: Нет
Поддерживает: Нет
Разрешение: 0,24
Заполнение: 100%
Нить: 3D Solutech PLA Merlot Red

Категория: Ручные инструменты

Журнал изменений:

23 февраля 2023 г. — версия 1.3 — добавлена версия только с метрическими измерениями.
23 февраля 2023 г. — версия 1.2 — добавлена ​​версия без размеров и добавлена ​​фаска во все три варианта.
24 июля 2022 г. — версия 1.1 — добавлен вариант с защемленным углом.
01.03.2021 — залил оригинал v1.0
