Нескользящий роликовый подшипник FAIL........

ВНИМАНИЕ, это вообще не работает. Это абсолютная катастрофа.
В основном я публикую это здесь как
— это кажется довольно интересной концепцией
— другие будут предупреждены, прежде чем пытаться сделать то же самое

Примечание по теории

Обратите внимание, что подойдет только нечетное количество слоев валиков. Четное количество слоев роликов будет связывать сердечник с внешним кольцом. Аналогично тому, как нечетное количество шестерен в круге блокируется. Я видел проекты, допускающие эту ошибку.

Во имя обмена неудачами:

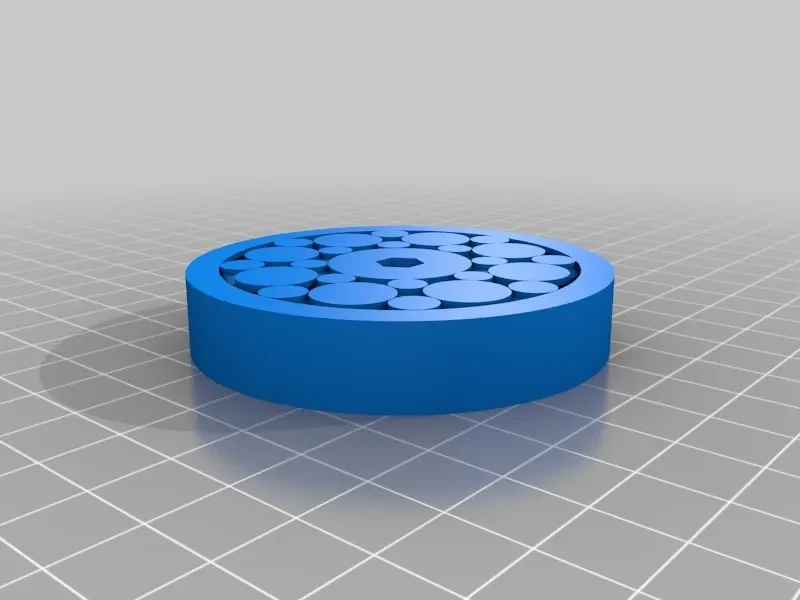

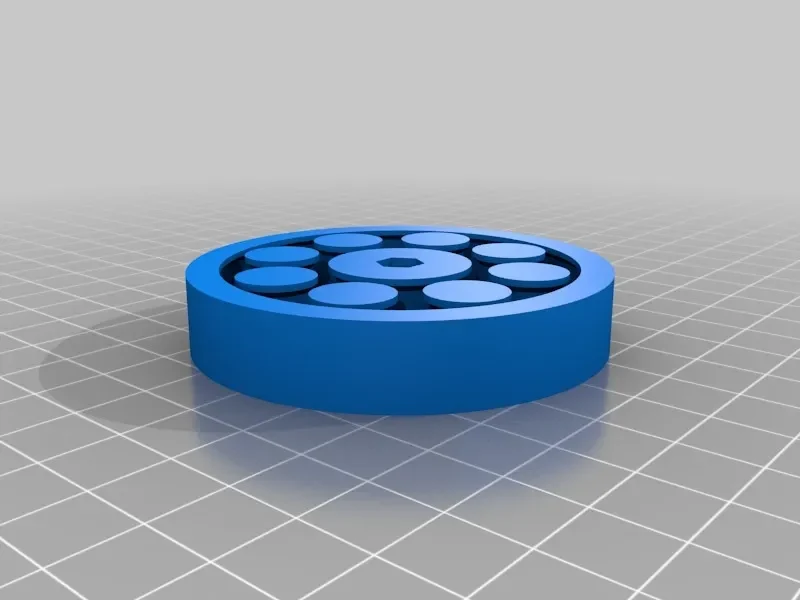

Это роликовый подшипник, который
— не требуется сепаратора для разделения роликов.
— Возможна печать одним куском.

Особенность в этом:
Он (теоретически) мог бы иметь меньшее трение скольжения, чем роликовый подшипник с сепаратором.

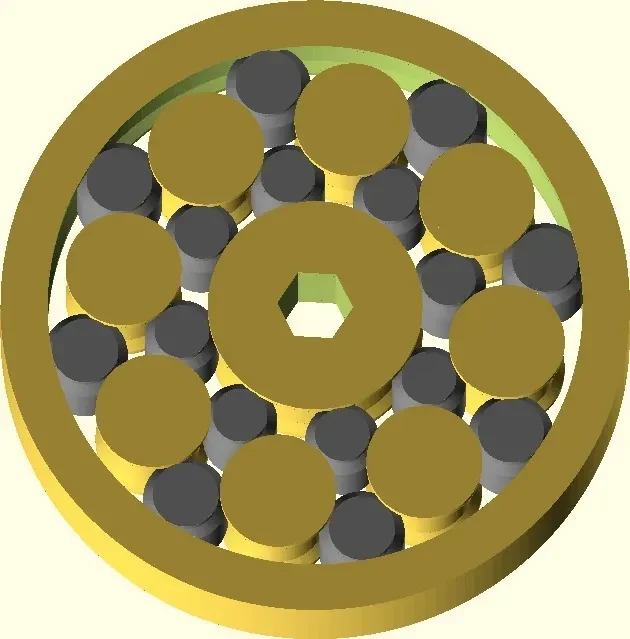

Это архивируется через центральные рулоны.

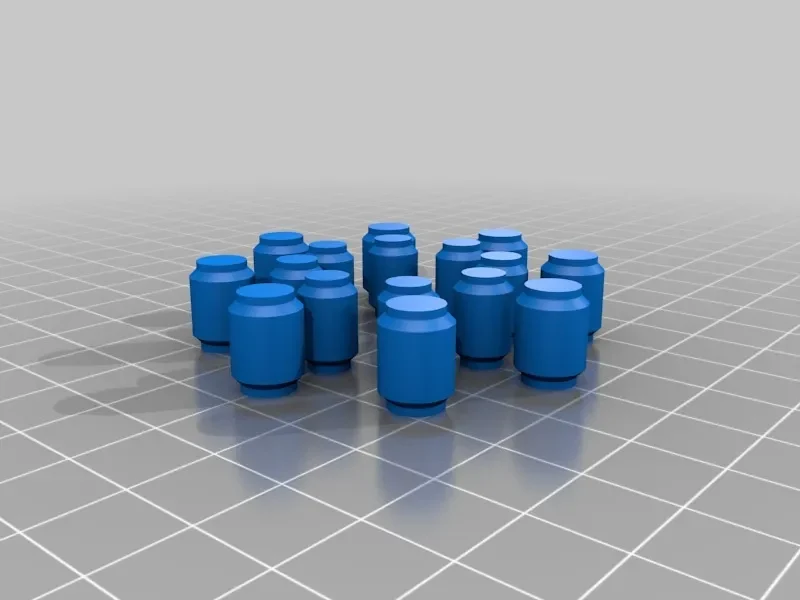

Они позволяют внутренним и внешним рулонам катиться в рулонах.
Этот подшипник может воспринимать как радиальную, так и осевую силу.
Он должен работать под некоторой (осевой) нагрузкой, чтобы обеспечить качение!

Предварительная нагрузка подойдет, но затем потребуется печать с нулевым зазором и пост-сборка.
(для этого разделите кольцо или лучше центральную часть на две части)

На скошенных верхних и нижних фиксаторах возникает небольшое неизбежное трение, но это не должно повредить. (шестерни также имеют крошечный компонент трения скольжения)

Это было вдохновлено этой вещью:
http://www.thingiverse.com/thing:55515

Что, в свою очередь, было вдохновлено популярным зубчатым подшипником Emmet. http://www.thingiverse.com/thing:53451

Это требует улучшения!

edit2: нет, я думаю, что это невозможно исправить для печати FFF.

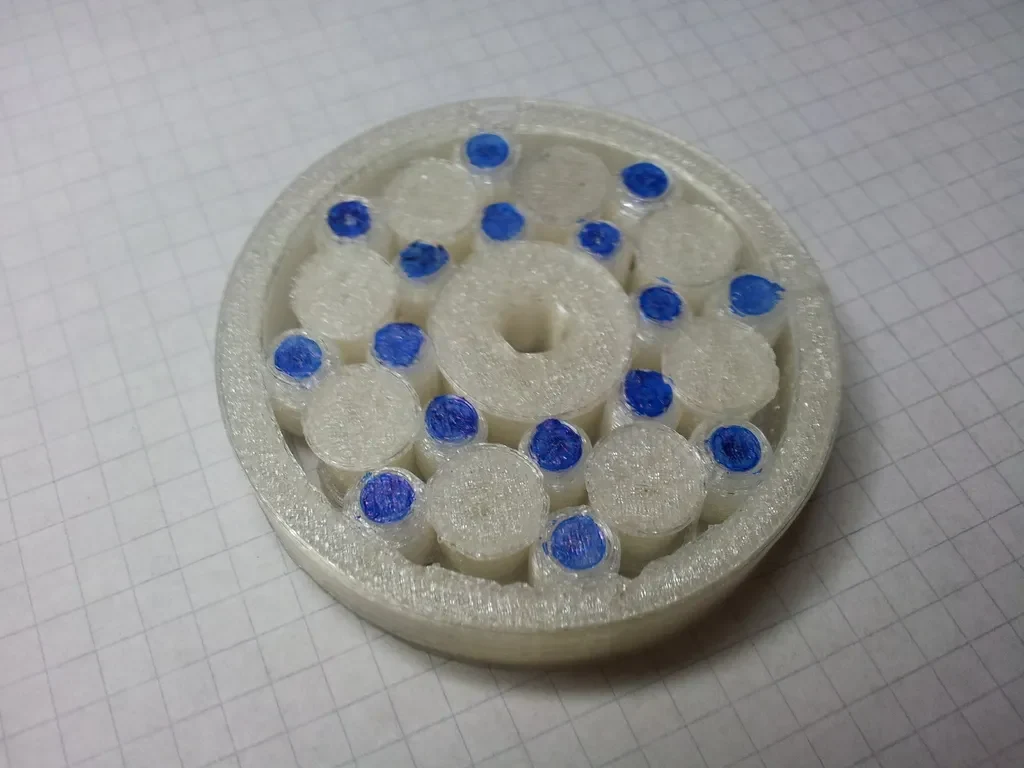

Мой тестовый отпечаток склеился по внешнему краю так сильно, что я сломал кольцо, когда пытался ослабить внешние ролики. В то же время внутренние ролики настолько ослабли, что почти выскользнули. Кроме того, ролики небольшого диаметра оказались недостаточно круглыми, чтобы катиться даже под нагрузкой.

В общем, абсолютная катастрофа. Я сомневаюсь, что это поправимо.
В зубчатых подшипниках числа зубьев, скорее всего, не совпадут.
Или только со слишком большим количеством зубов.

Инструкции

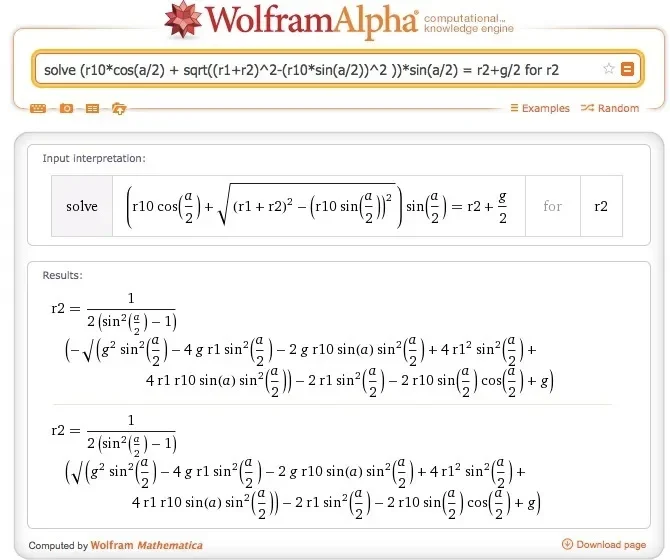

Есть много комбинаций параметров, которые не работают.
=> Меняйте по одному.

Небольшое количество роликов приводит к необходимости использования подшипников большего диаметра.
Большое количество роликов делает ролики маленькими и приводит к необходимости использования центральных частей большего диаметра (я думаю, что от 8 до 12 роликов вполне достаточно).
