Косынка для уменьшения коробления........

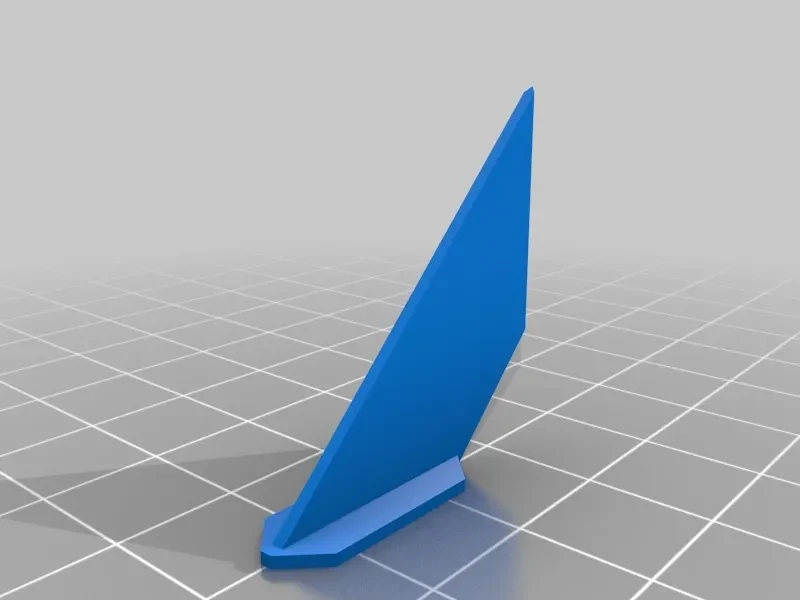

Это косынка, которую можно добавить в ваш проект для усиления стен, склонных к деформации в определенном направлении из-за конструкции вашей детали.

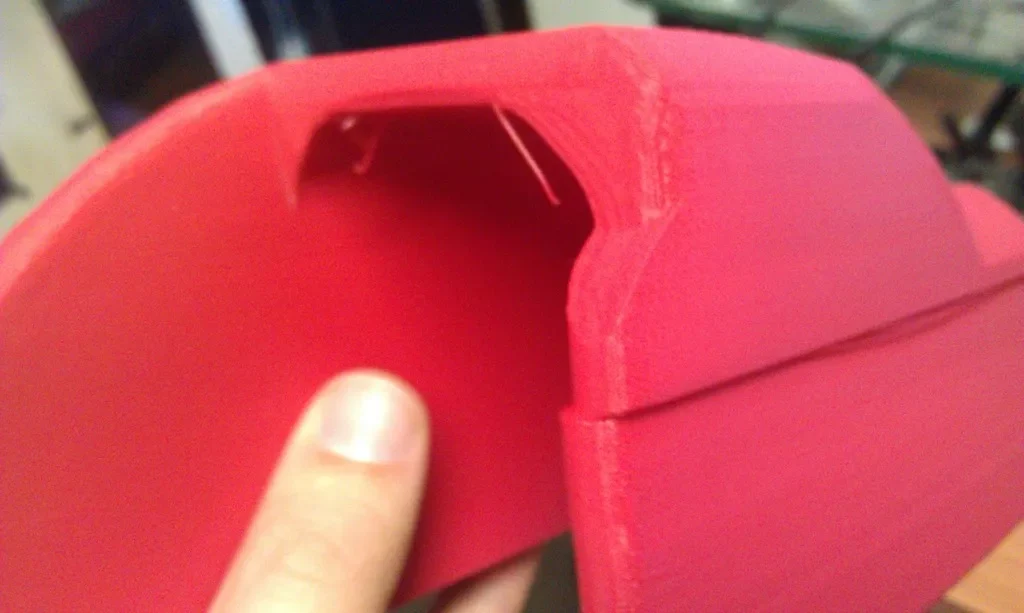

Я был разочарован, проснувшись и увидев 14-часовой отпечаток, на котором стена странным образом деформировалась (красная часть). На самом деле это выглядит как сдвиг оси Y, но это не так. Остальные 2 стены в порядке. При ближайшем рассмотрении я заметил, что стена разрушалась по направлению к задней части машины и «восстанавливалась», как только достигала большей массы, создавая видимость смещения. Я исправил это с помощью дремеля и клея ABS.

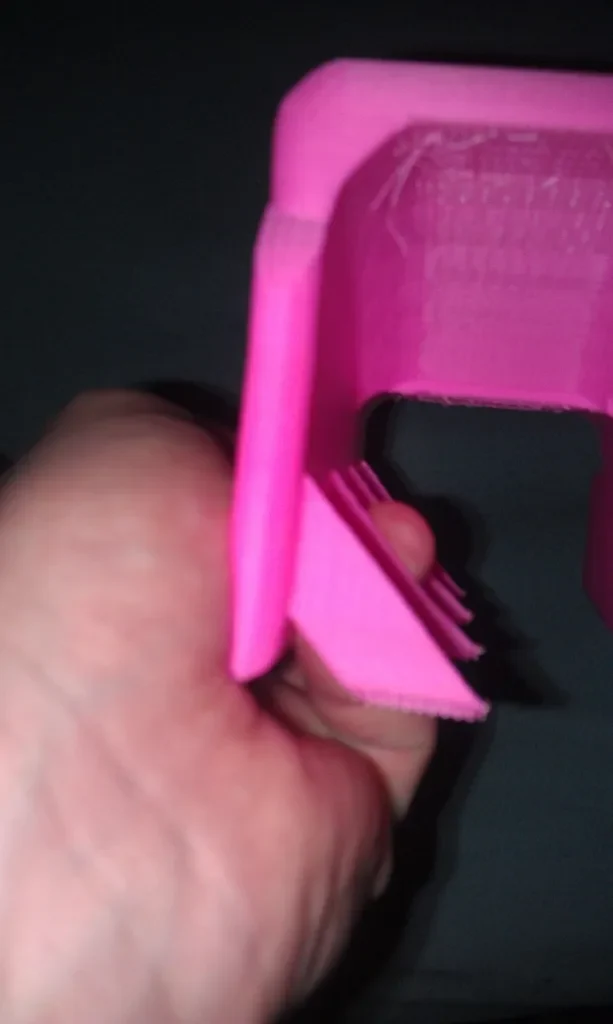

Когда пришло время распечатать его зеркальную сестру розового цвета, я попробовал добавить косынки, чтобы поддержать обрушившуюся стену. Я использовал 4 из них, расположенных на равном расстоянии друг от друга. Это сработало довольно хорошо. Извините за размытое фото. Я не проверял это, прежде чем отрезал косынки.

Это хорошо работает, когда вы точно знаете, где ваша деталь склонна к деформации.

Инструкции

Используя вашу любимую программу редактирования сетки, выровняйте нижнюю часть детали и нижнюю часть косынки в одной плоскости. При необходимости масштабируйте. Переместите/поверните косынку так, чтобы она поддерживала стену, которую необходимо укрепить. Скошенный кончик можно выровнять так, чтобы он едва входил в стену, которую поддерживает.

После печати отрежьте ножницами для проволоки и при необходимости отшлифуйте. Если вы разместили его правильно, то патчить не потребуется.
