Канальный вентилятор 60 мм для Mendel90........

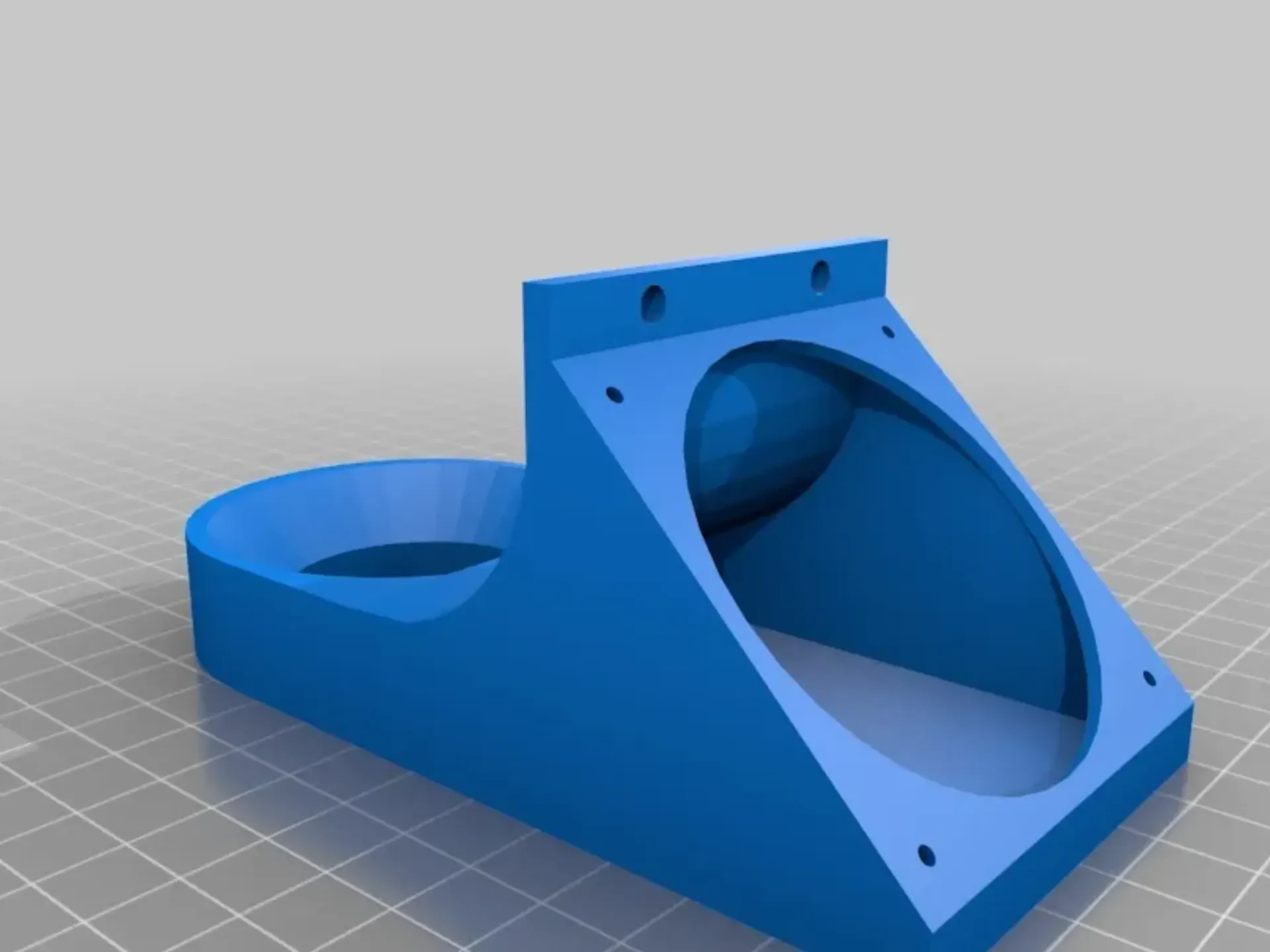

Я распечатал подборку воздуховодов вентиляторов для своего Mendel90. Некоторые из них не подходили, а другие просто не работали, поэтому я разработал свой собственный. Я скопировал некоторые лучшие функции из других конструкций и объединил их в модель, которая подойдет к Mendel90, используя пару адаптеров для крепления.

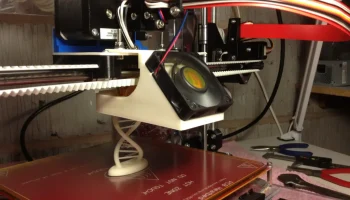

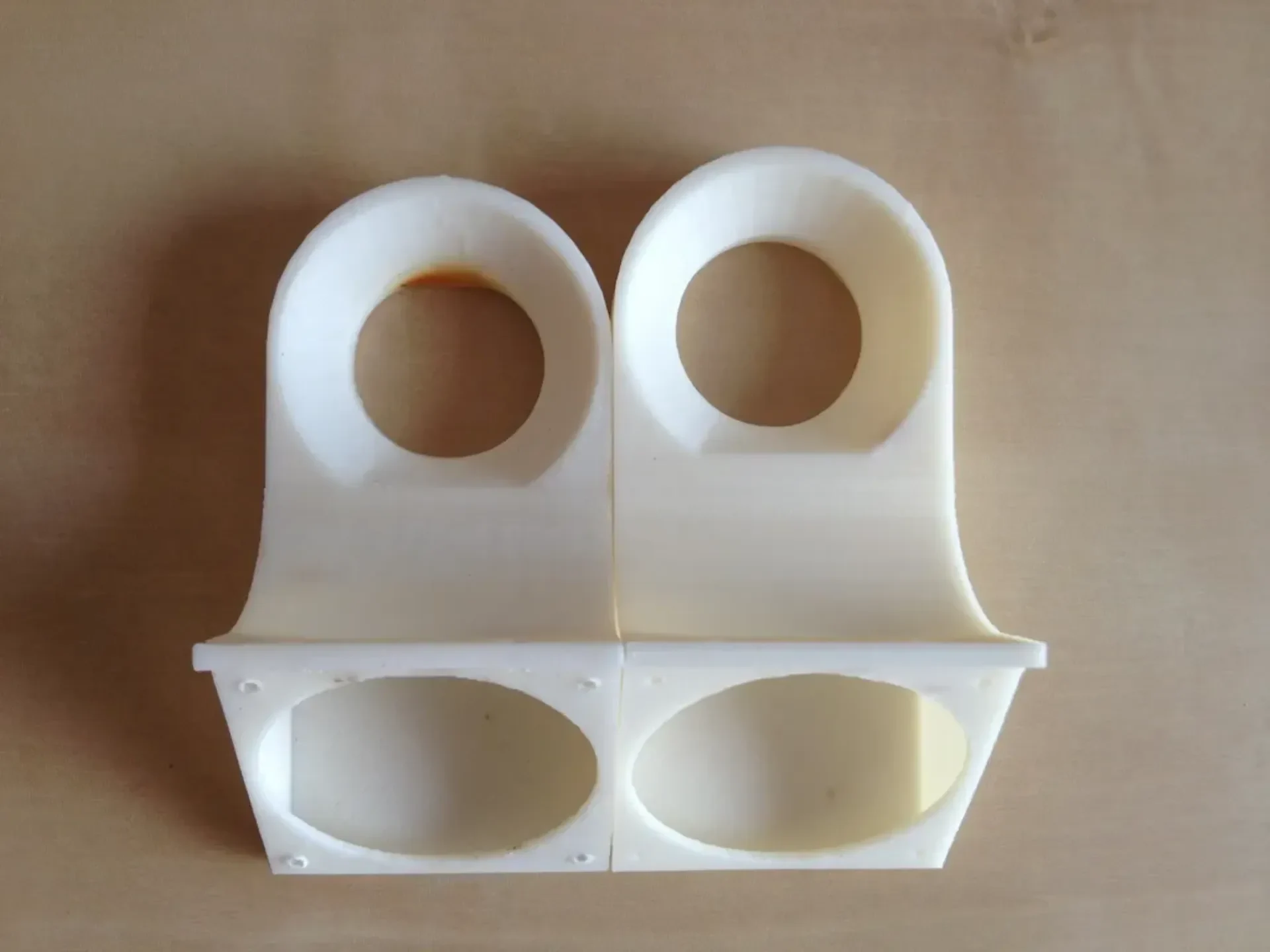

Обновление — апрель 2013 г. — мой первоначальный канал вентилятора немного перегревался, поэтому я наконец нашел время перепроектировать немного более длинную версию, которая лучше центрирует сопло.

Обновление 2 — цельнометаллическому хот-энду E3D требуется охлаждающий вентилятор и кожух, установленный на нем. Для этого не хватило места, поэтому я выпустил обновленную низкопрофильную версию по адресу http://www.thingiverse.com/thing:91931.

Инструкции

Канал вентилятора в конечном итоге окажется довольно близко к горячему концу, поэтому его следует напечатать из АБС-пластика.

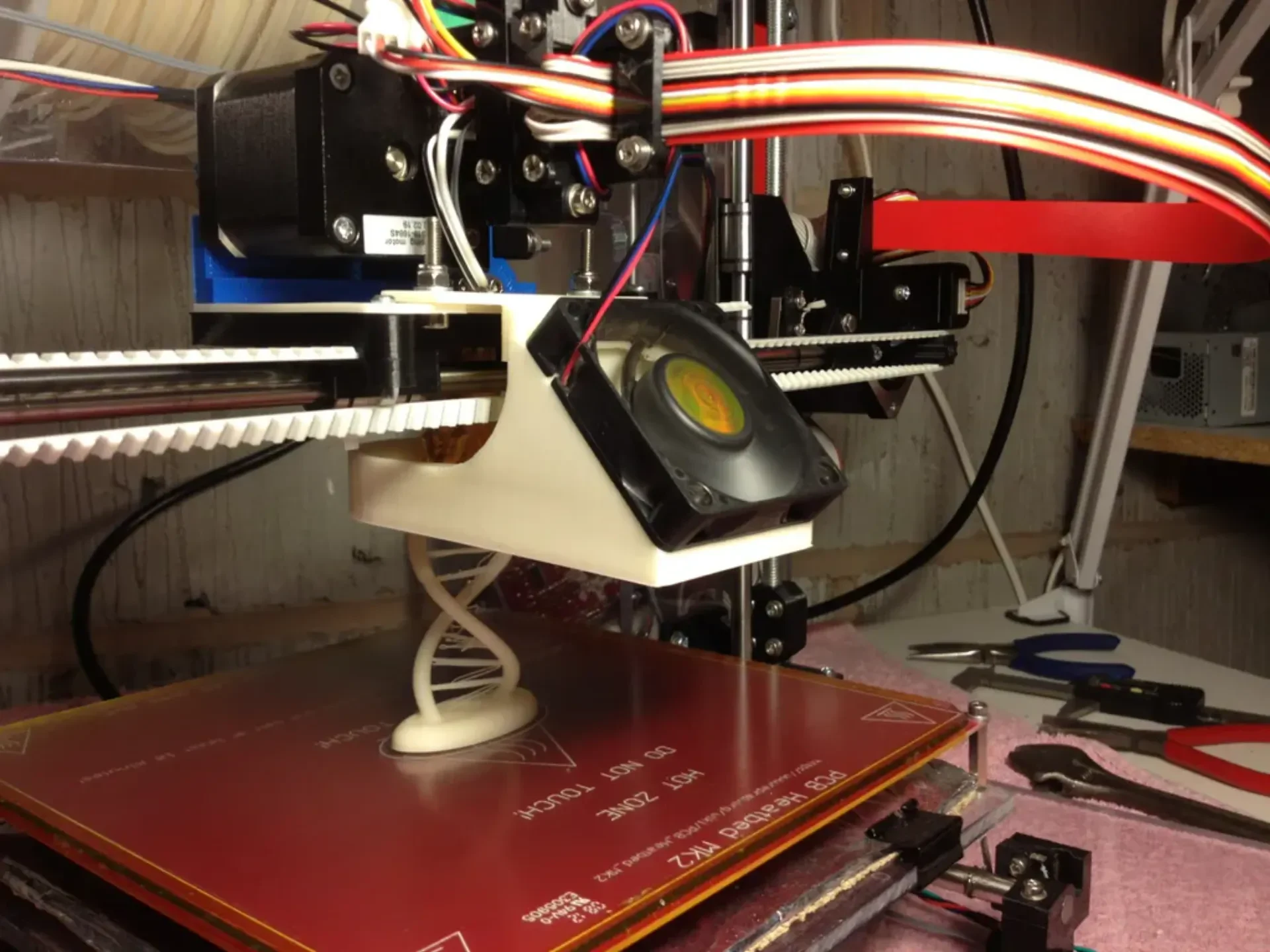

Каретка Mendel90 X не имеет точек крепления вентилятора, поэтому я решил адаптировать свой блок Wade's Block Riser (необходимый для шестерен «елочка»), чтобы обеспечить два монтажных отверстия для воздуховода вентилятора. Это быстрый и грязный хак, призванный помочь мне быстро заставить вентилятор работать. Вся конструкция определенно может быть улучшена, и ее следует рассматривать как незавершенную работу.

Прикрутите вентилятор диаметром 60 мм к воздуховоду короткими саморезами.

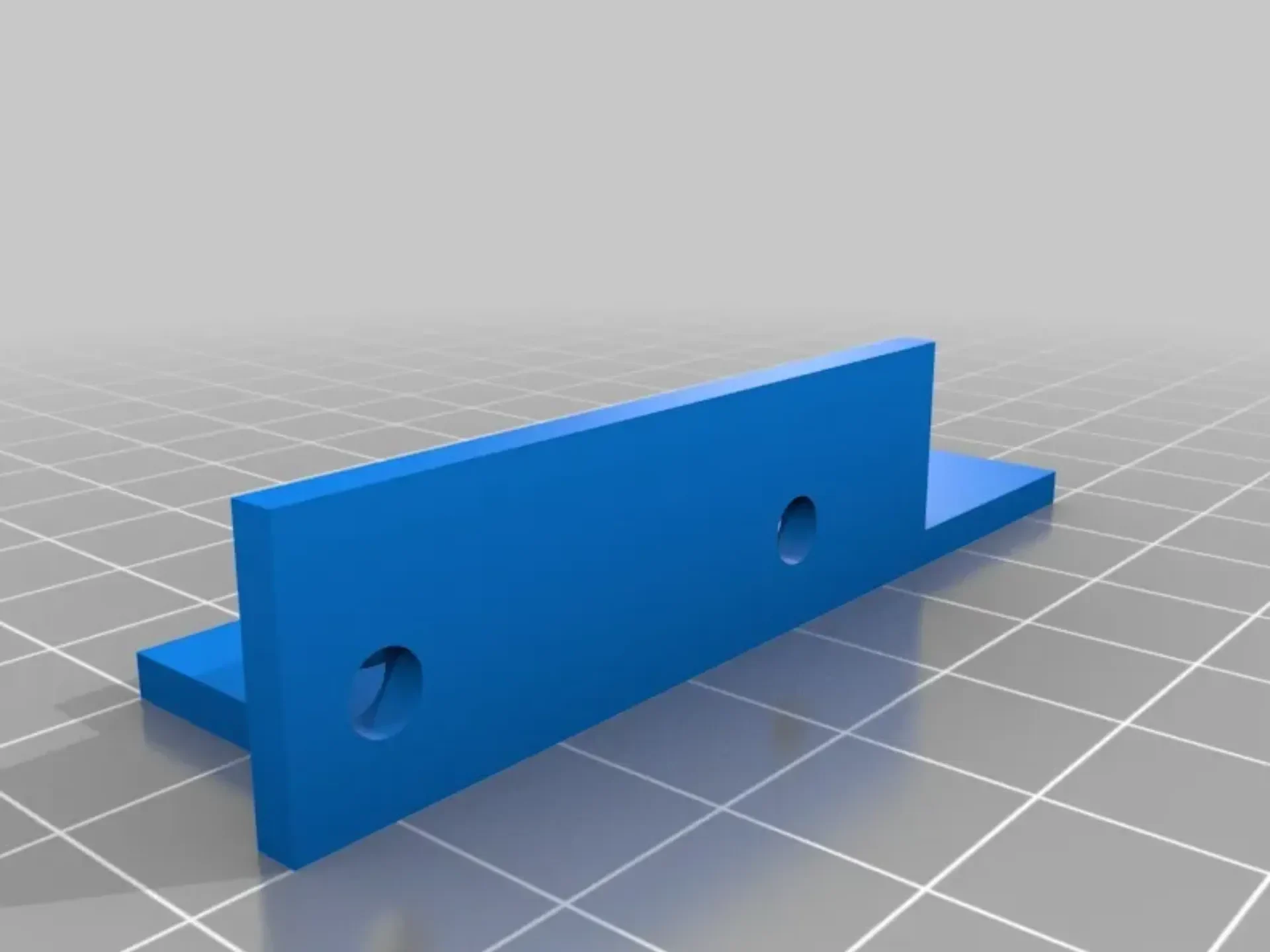

Прикрутите канал вентилятора к кронштейну.

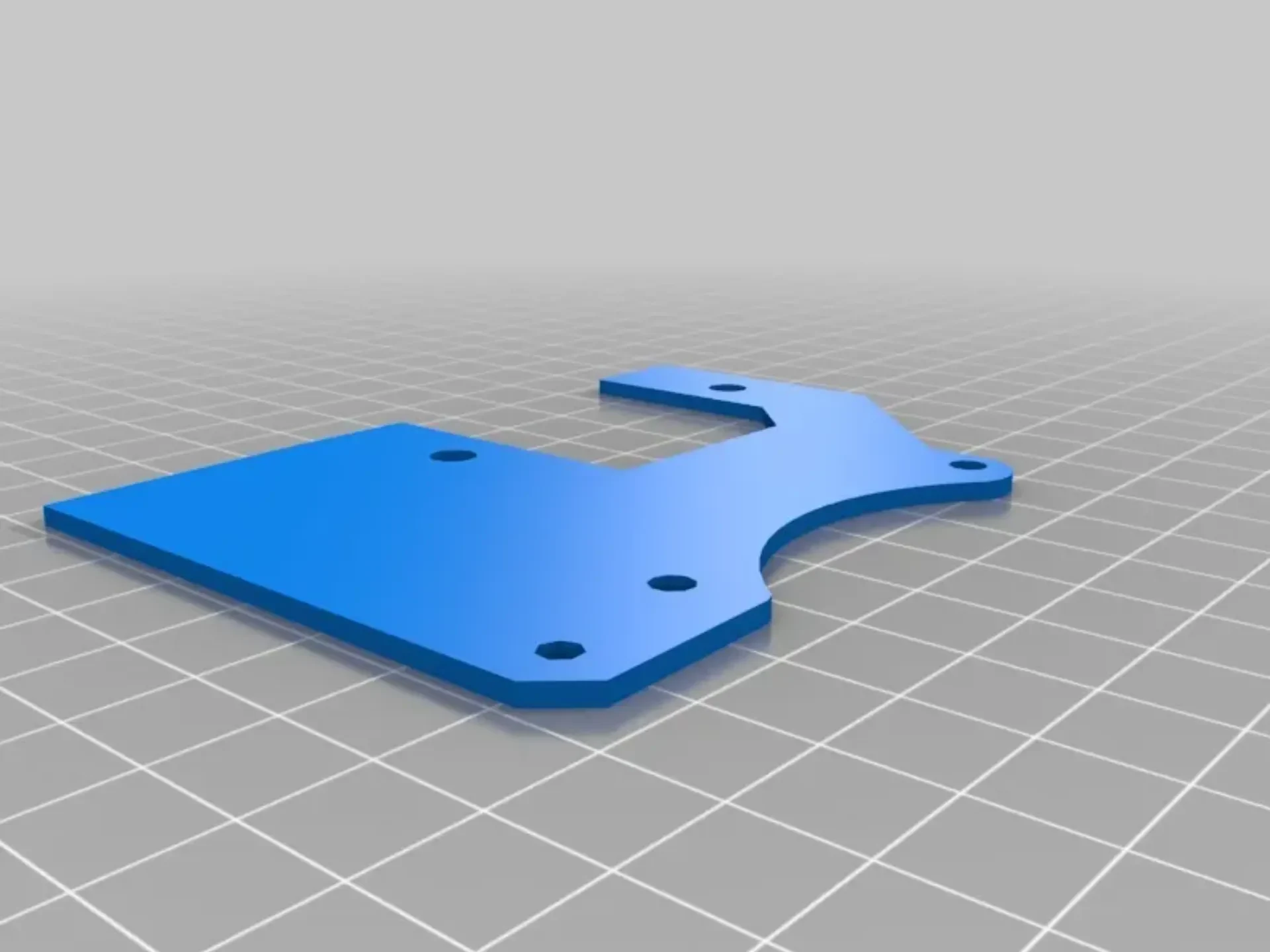

Закрепите кронштейн на подъемной пластине еще двумя болтами.

У меня не было запасного контакта контроллера на моем Sanguinololu (с тех пор, как я добавил ЖК-панель и контроллер щелчков), поэтому я купил контроллер одного вентилятора Zalman на Amazon за 4 фунта стерлингов, чтобы управлять скоростью вентилятора вручную. Дл��нный ленточный кабель подключается к основной X-ленте, а контроллер прикрепляется к боковой части блока двигателя X.

Запланированные на будущее усовершенствования включают изменение конструкции подъемной пластины для фиксации под X-образным зажимом ремня и корректировку формы воздуховода, чтобы сопло лучше центрировалось в кольце.
