Крепление для номера велосипеда для триатлона

Крепление, позволяющее прикрепить гоночный номер к велосипеду для участия в триатлоне или велогонках. Аккуратно спрятан за подседельным штырем, выглядит намного чище, чем обматывать двойной липкой лентой. Гарантированно спасу вас
3 секунды на милю на ноге велосипеда...

Весит 8 грамм

Подходит для подседельного штыря диаметром 30 мм. При необходимости вы можете изменить модель зажима 123D для другого диаметра.

Надеюсь, вы найдете это полезным. Если вы распечатываете и используете, рассмотрите возможность размещения изображения в разделе «Создание», мне бы хотелось увидеть вашу настройку. Спасибо. Мэтт

Триатлонист? Также обратите внимание на мой зажим для бутылок Triathlon Aero.

Распечатать инструкции
Категория: Спорт и активный отдых Краткое описание

Крепление, позволяющее прикрепить гоночный номер к велосипеду для участия в триатлоне или велогонках. Аккуратно спрятан за подседельным штырем, выглядит намного чище, чем обматывать двойной липкой лентой. Гарантированно спасу вас
3 секунды на милю на ноге велосипеда...

Весит 8 грамм

Подходит для подседельного штыря диаметром 30 мм. При необходимости вы можете изменить модель зажима 123D для другого диаметра.

Надеюсь, вы найдете это полезным. Если вы распечатываете и используете, рассмотрите возможность размещения изображения в разделе «Создание», мне бы хотелось увидеть вашу настройку. Спасибо. Мэтт

Триатлонист? Также обратите внимание на мой зажим для бутылок Triathlon Aero.

Настройки печати

Поддерживает:

Не требуется

Разрешение:

Слои 0,3 мм

Заполнение:

Твердый

Примечания:

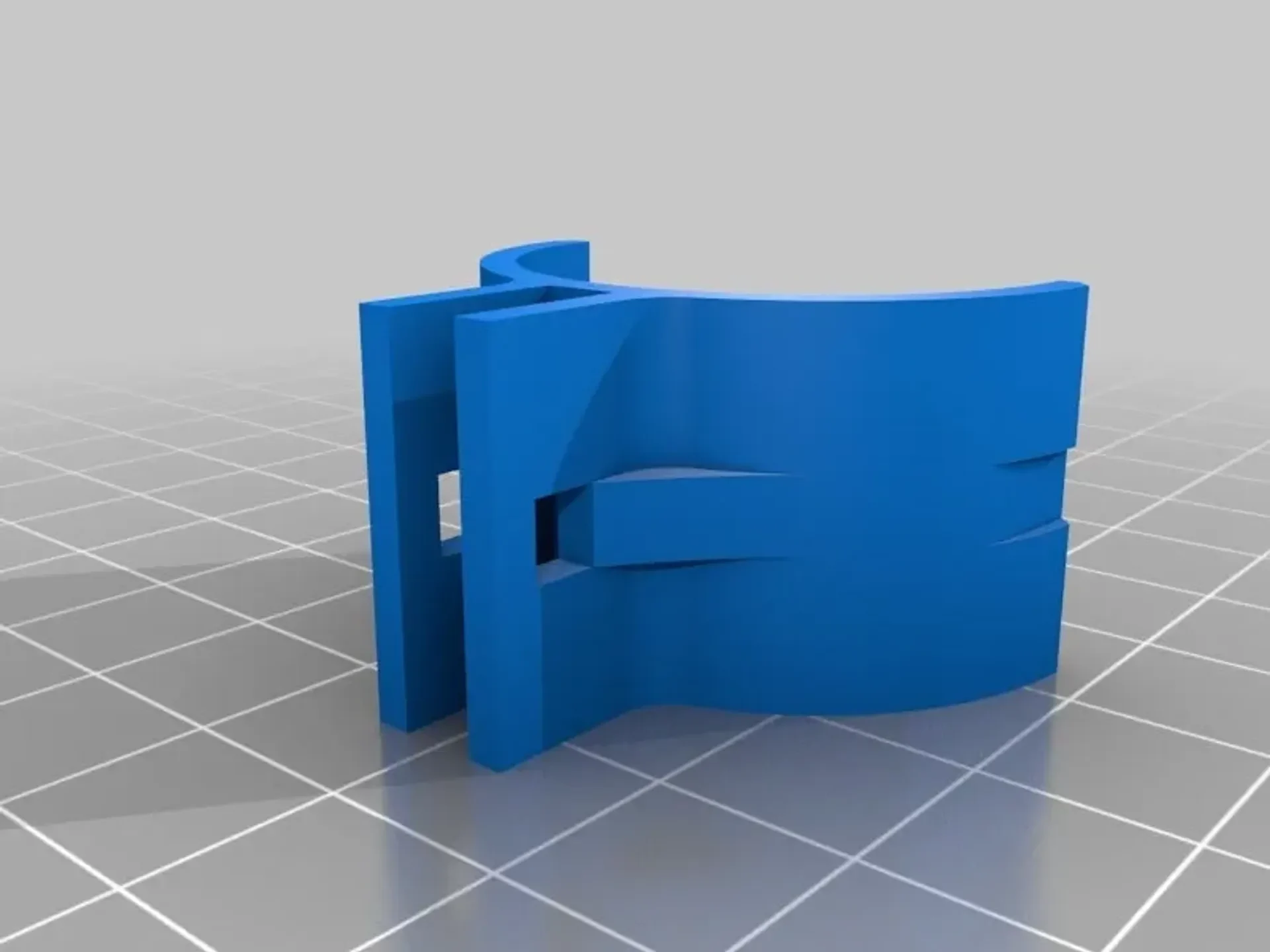

Зажим печатает чисто, стоя с вертикальной осью кривой.

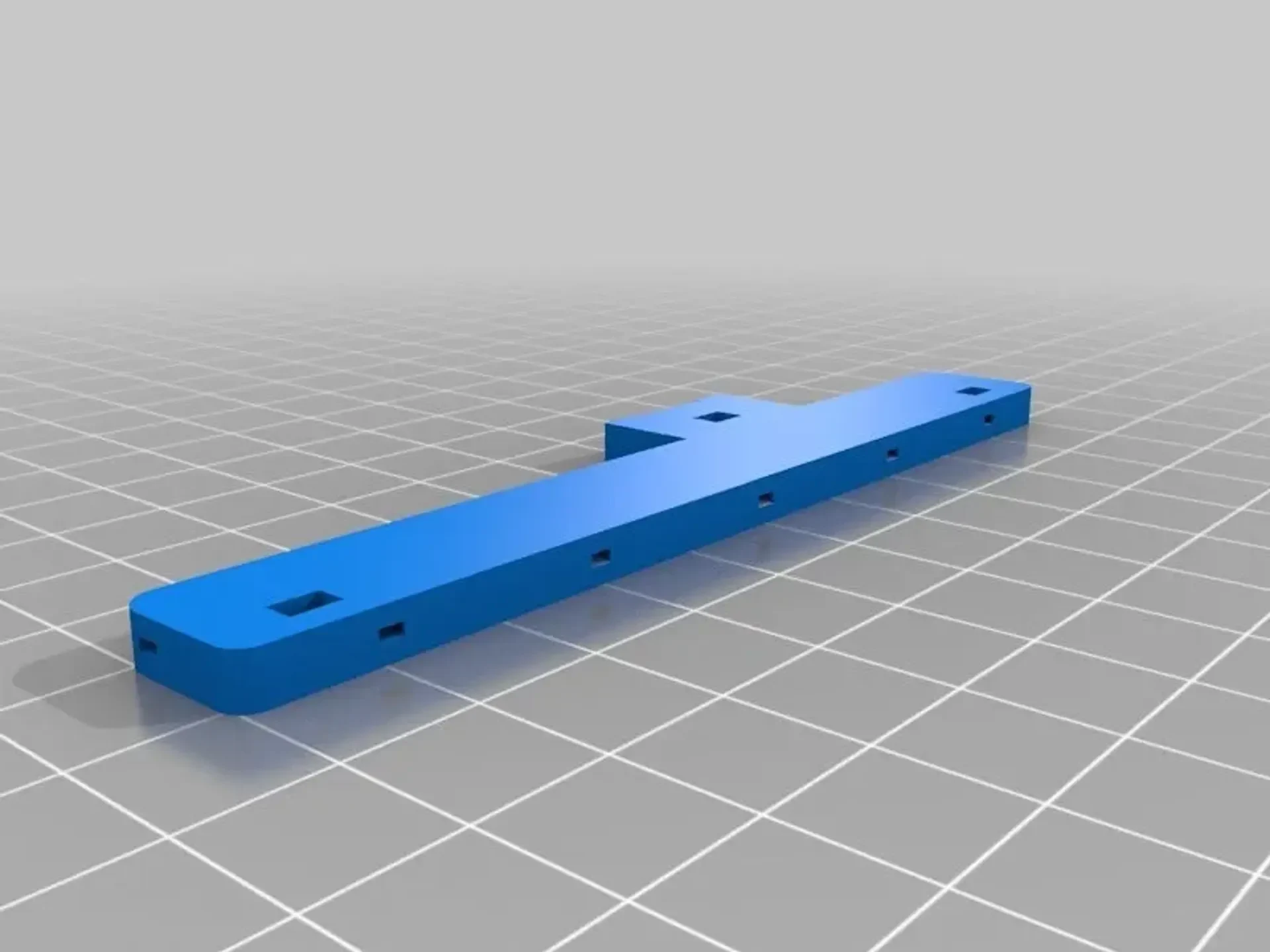

Столб немного сложнее: с прорезью диаметром 1 мм и глубиной 10 мм. Деталь представляет собой самую прочную печатную плоскость. Если у вас есть отличный принтер, настроенный на плотную печать, модель tri_bike_number_post.stl стоит в виде буквы «Т» с открывающейся прорезью и опорами под твердой частью.

Мой принтер недостаточно хорош для этого, поэтому вариант 2 — распечатать модель tri_bike_number_post_and_support.stl в горизонтальном положении. В данной модели предусмотрены опоры. Вам нужно будет аккуратно их отрезать. Я отшлифовал лезвие ножа X-acto до квадратного края, чтобы использовать его там. Это работает очень хорошо, и в итоге вы получаете действительно сильную деталь.

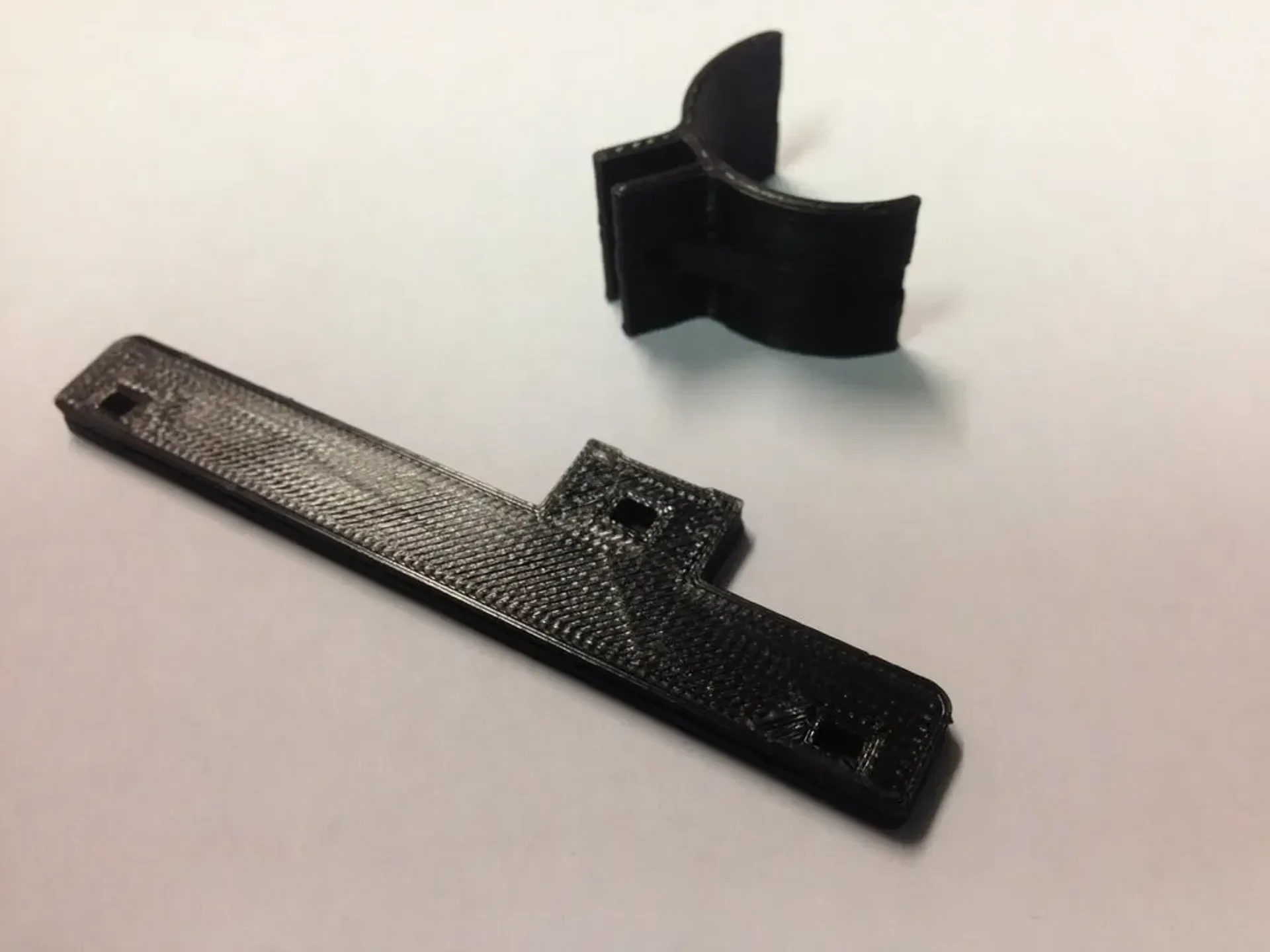

Пост-печать

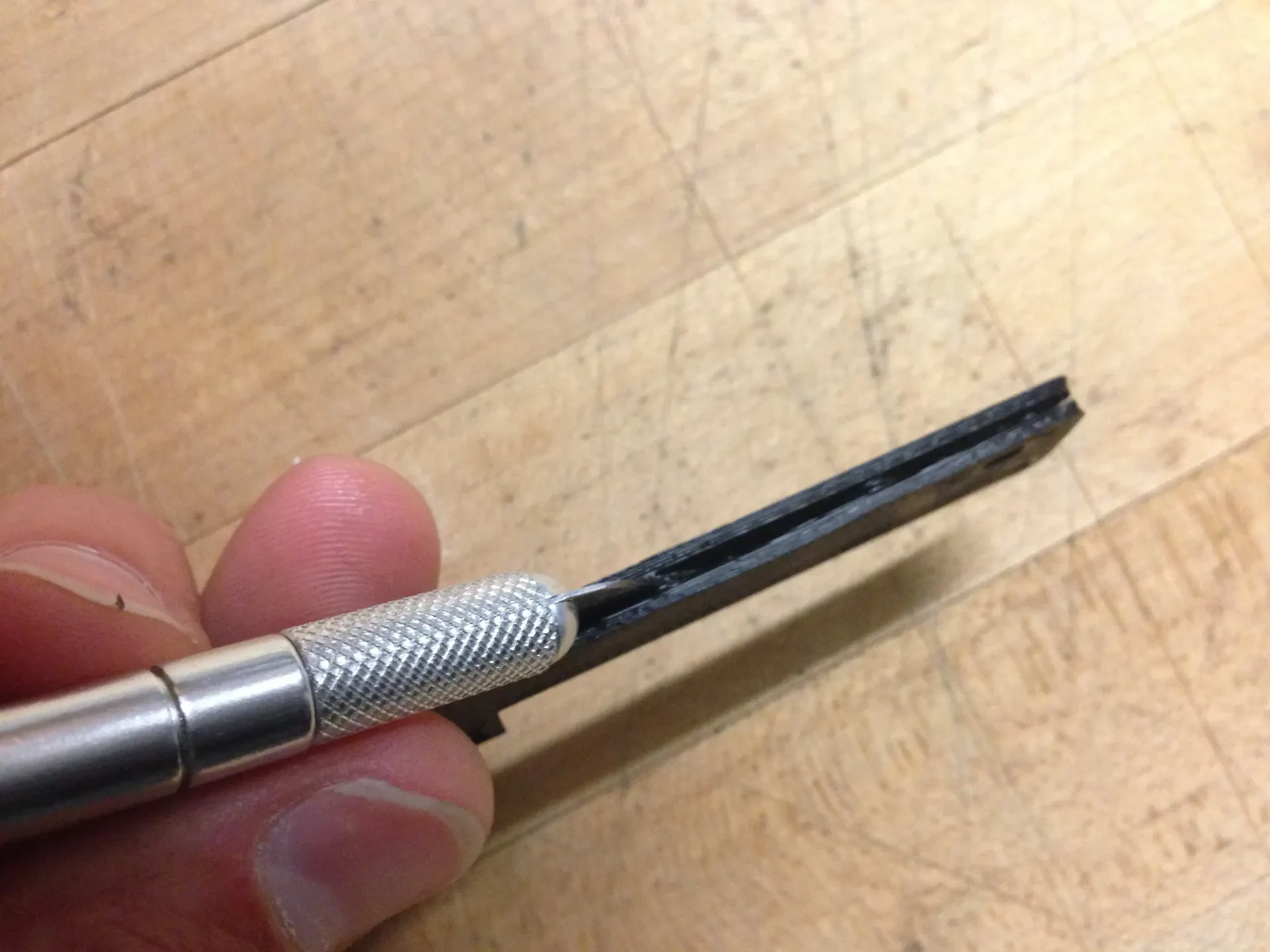

Обрезка опор с помощью лезвия X-acto с квадратной заточкой

Собираем все это вместе

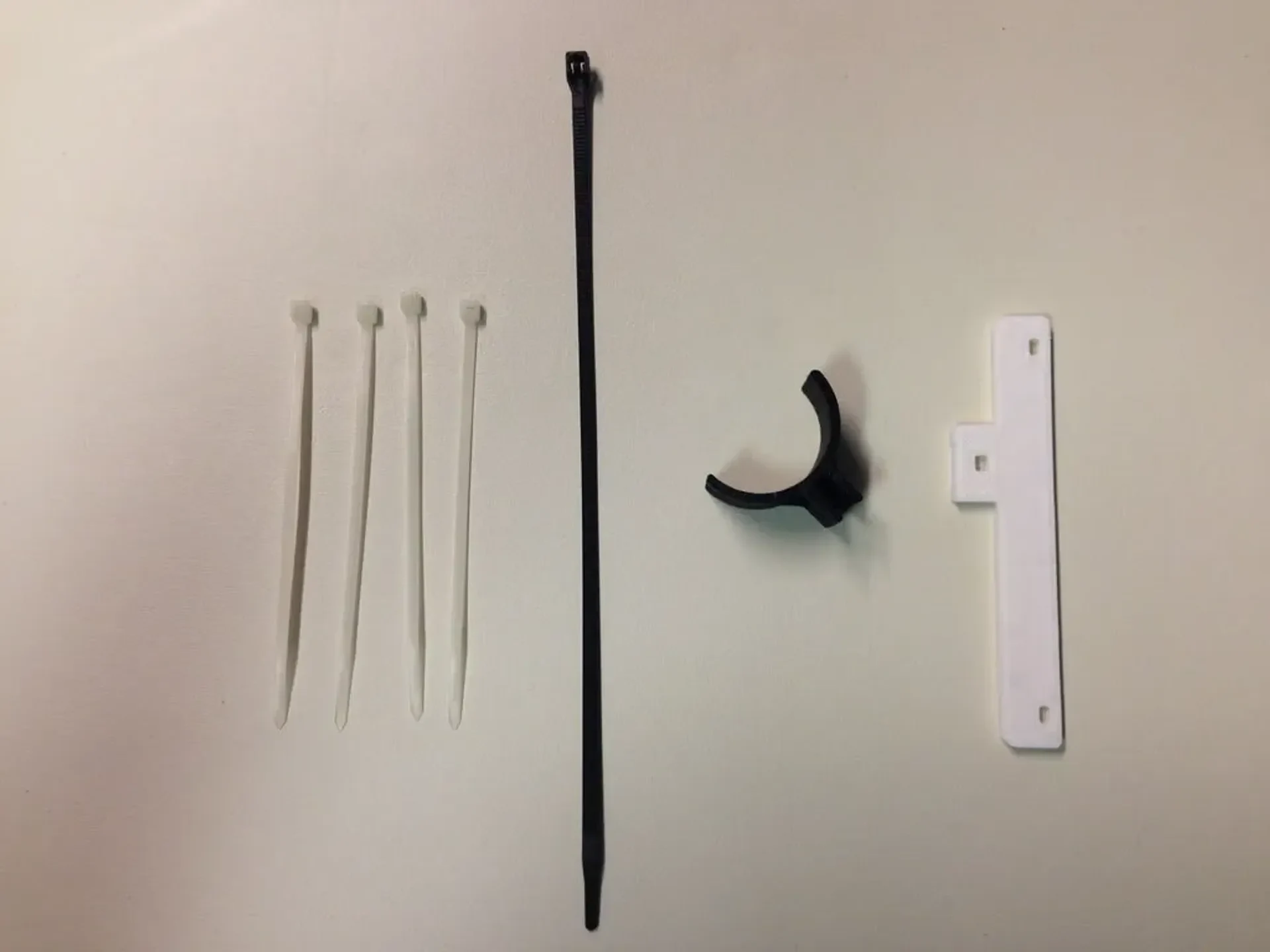

Используются застежки-молнии шириной 3 мм и/или 3,5 мм — маленькие или средние, которые можно приобрести в местном магазине. Самый простой вариант — использовать белые 3 мм для прикрепления номера (например, маленькие из GB 50098, http://amzn.com/B00004WLJ9) и черные 3,5 мм для крепления к велосипеду (например, GB 46-308UVB, http://amzn.com/B00004WLJ4).

Чтобы использовать:
1. Очистите и склейте клейкие полоски на гоночном ��омере, чтобы он стал плоским.
2\ Вставьте номер в слот.
3\ Проткните номер бумаги там, где находятся отверстия для застежек-молний.
4A\ Используйте одну застежку-молнию каждого размера и оберните ее вокруг стойки. Отрежьте лишнее.
4B\ Или… для более чистого крепления используйте по две застежки-молнии для каждого отверстия.
Проткните один через отверстие.
Проденьте заостренный конец через вторую застежку-молнию на другой стороне.
Отрежьте лишнее у обоих.
В итоге у вас останутся маленькие коробчатые застежки-молнии по обе стороны от отверстия, без ремня.
6\ Вставьте стойку в паз на зажиме.
7\ Проденьте молнию через отверстие в зажиме, чтобы скрепить обе вещи вместе.
8\ Найдите на своем велосипеде нужное место. Столб смещен, поэтому переверните его сверху вниз, если он лучше подходит.
9\ Застежка-молния на месте.
10\ Отрежьте излишки застежки-молнии.
11\ Сделайте личный рекорд на велосипедном этапе во время гонки.

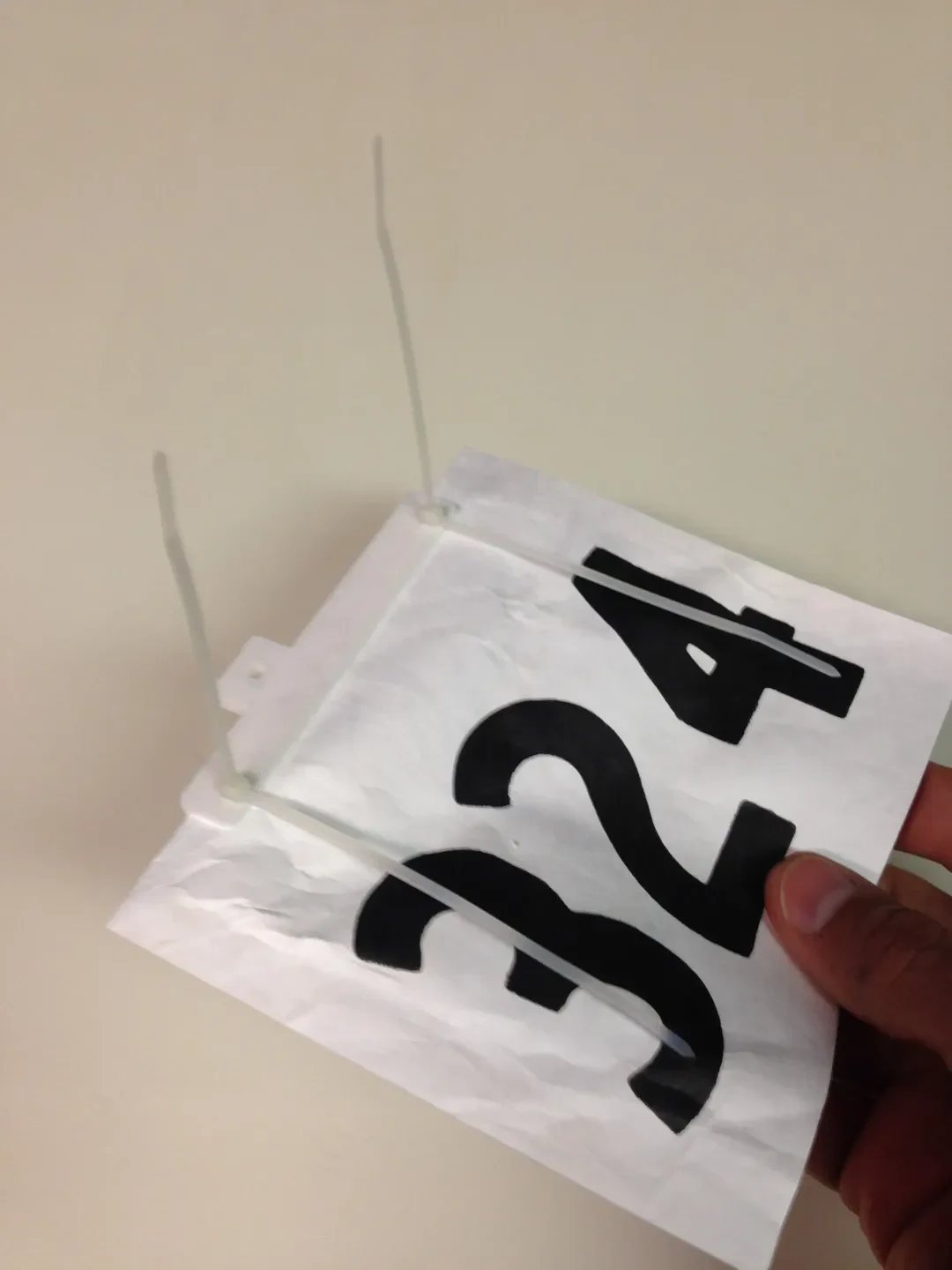

Номер стяжки для публикации, обрежьте лишнее

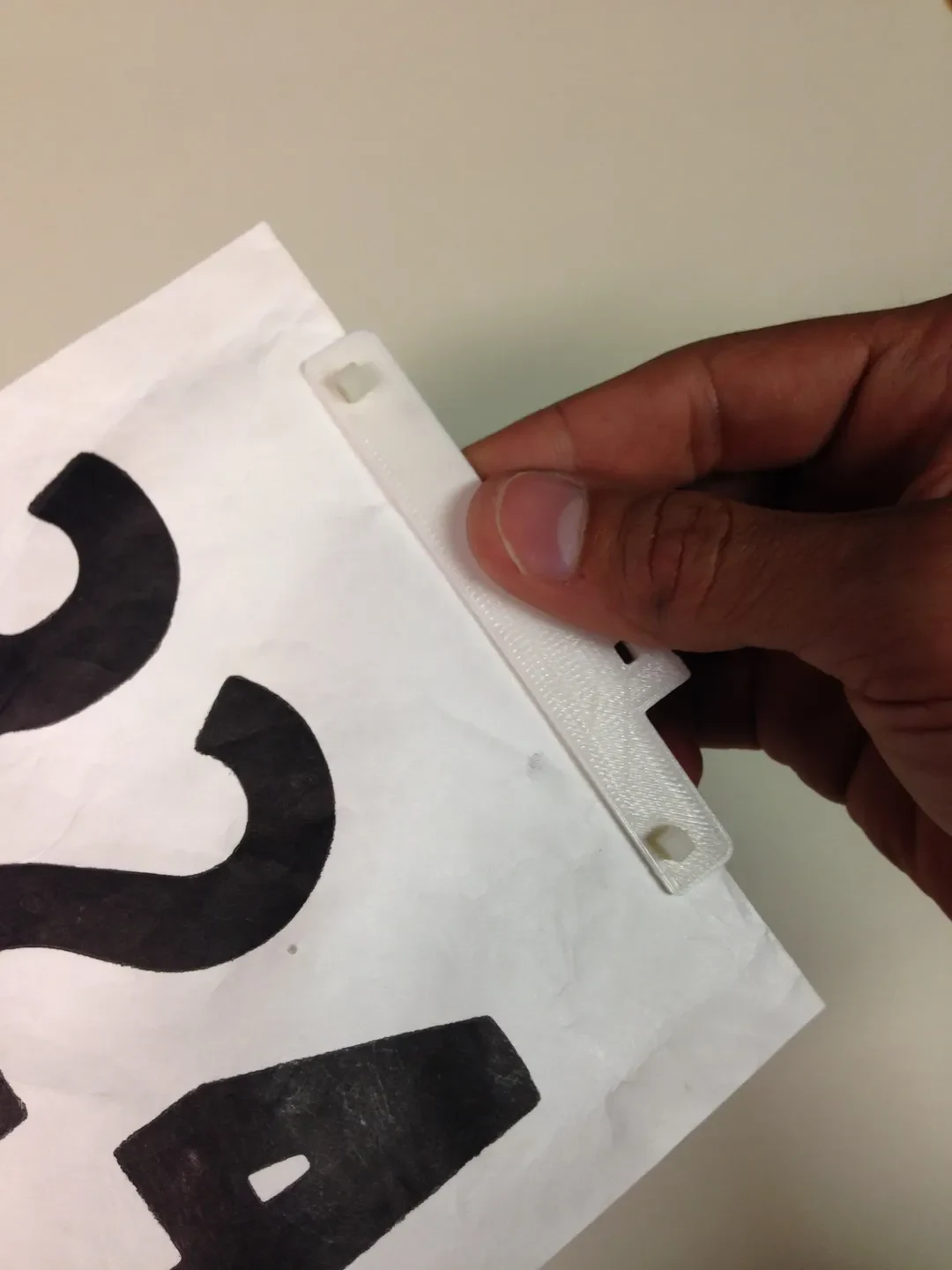

Номер прилагается.

Зажим прилагается, готов к установке на велосипед.

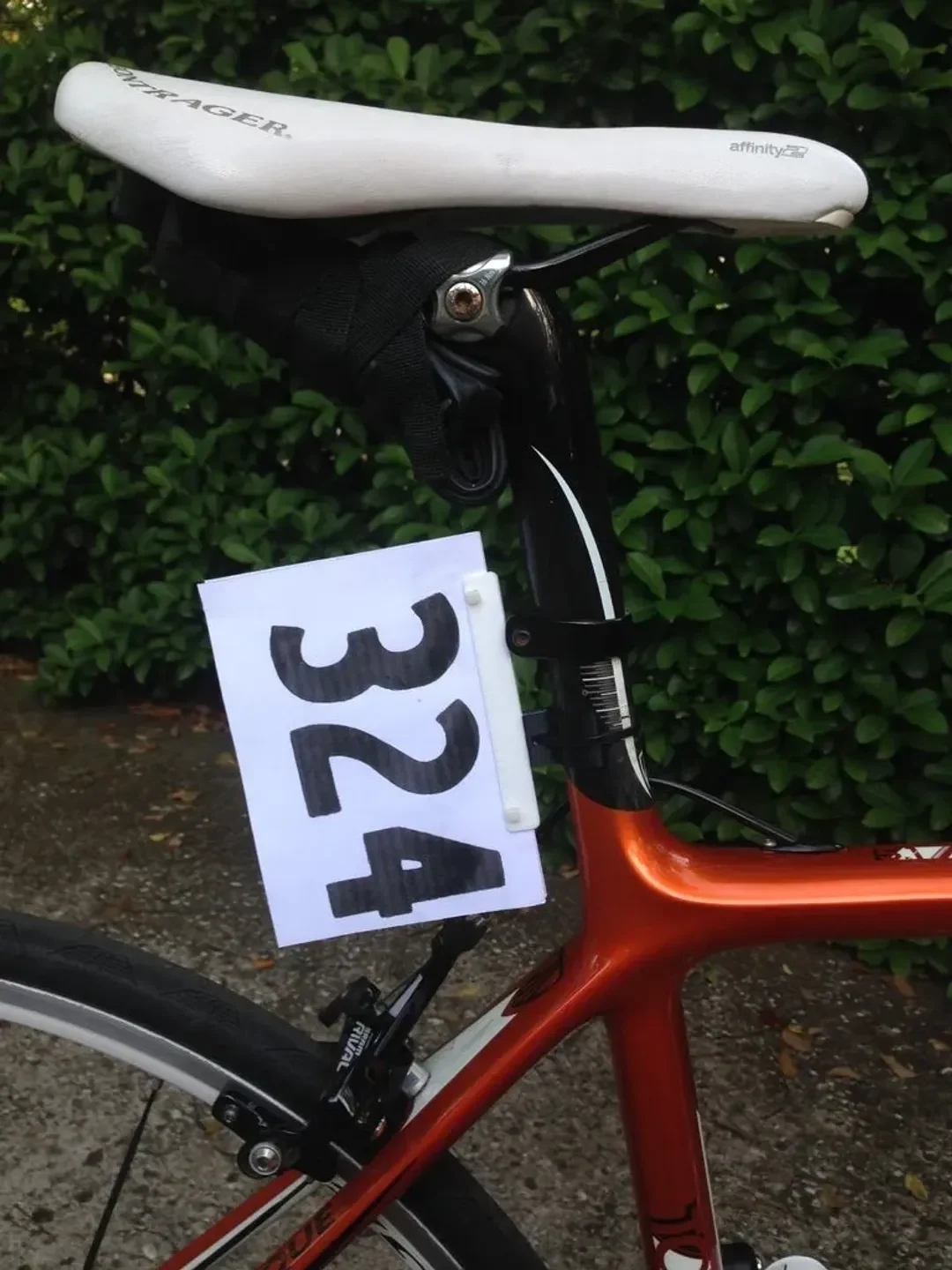

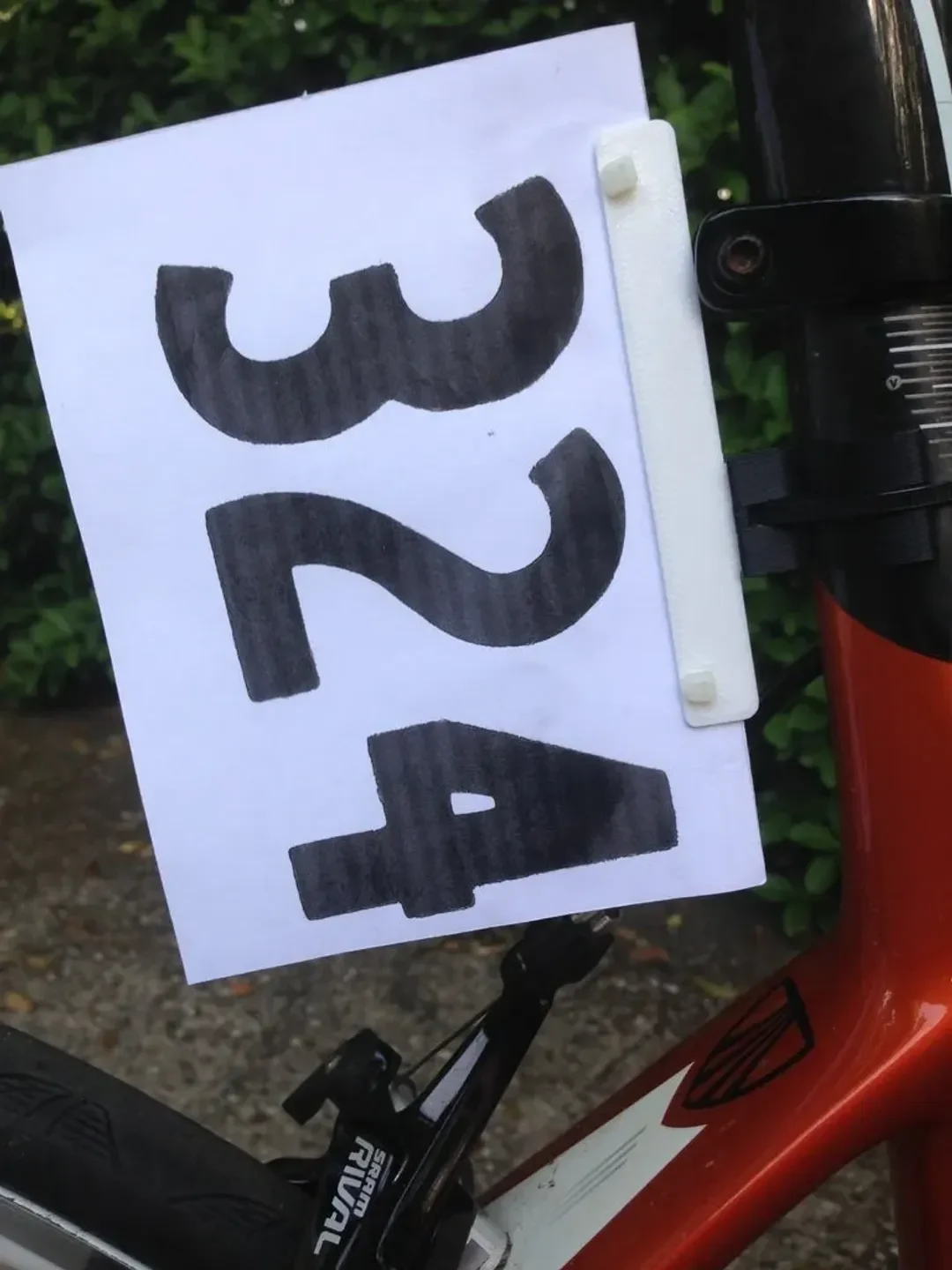

Прикрепите к подседельному штырю
