Башгард ISCG

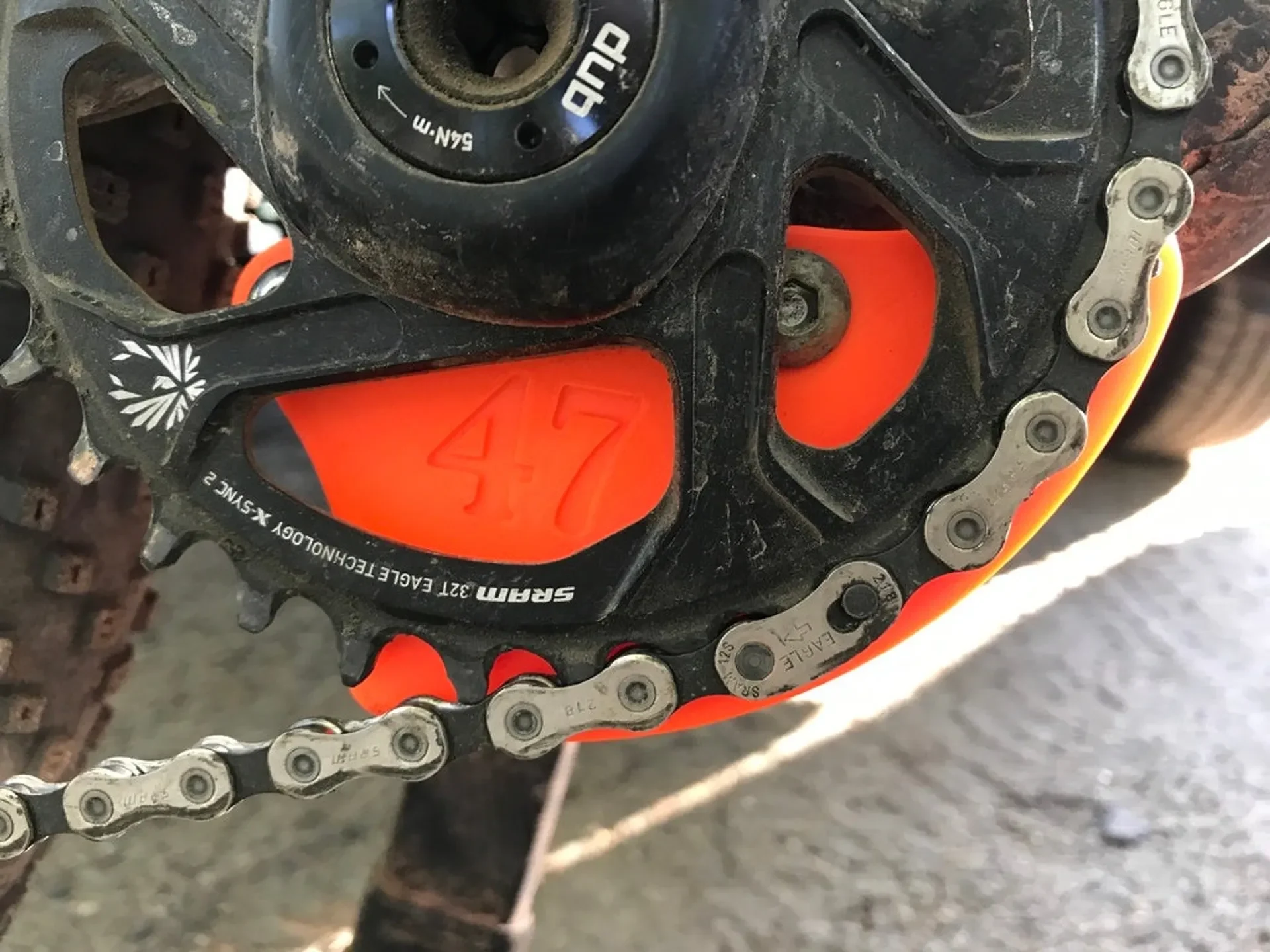

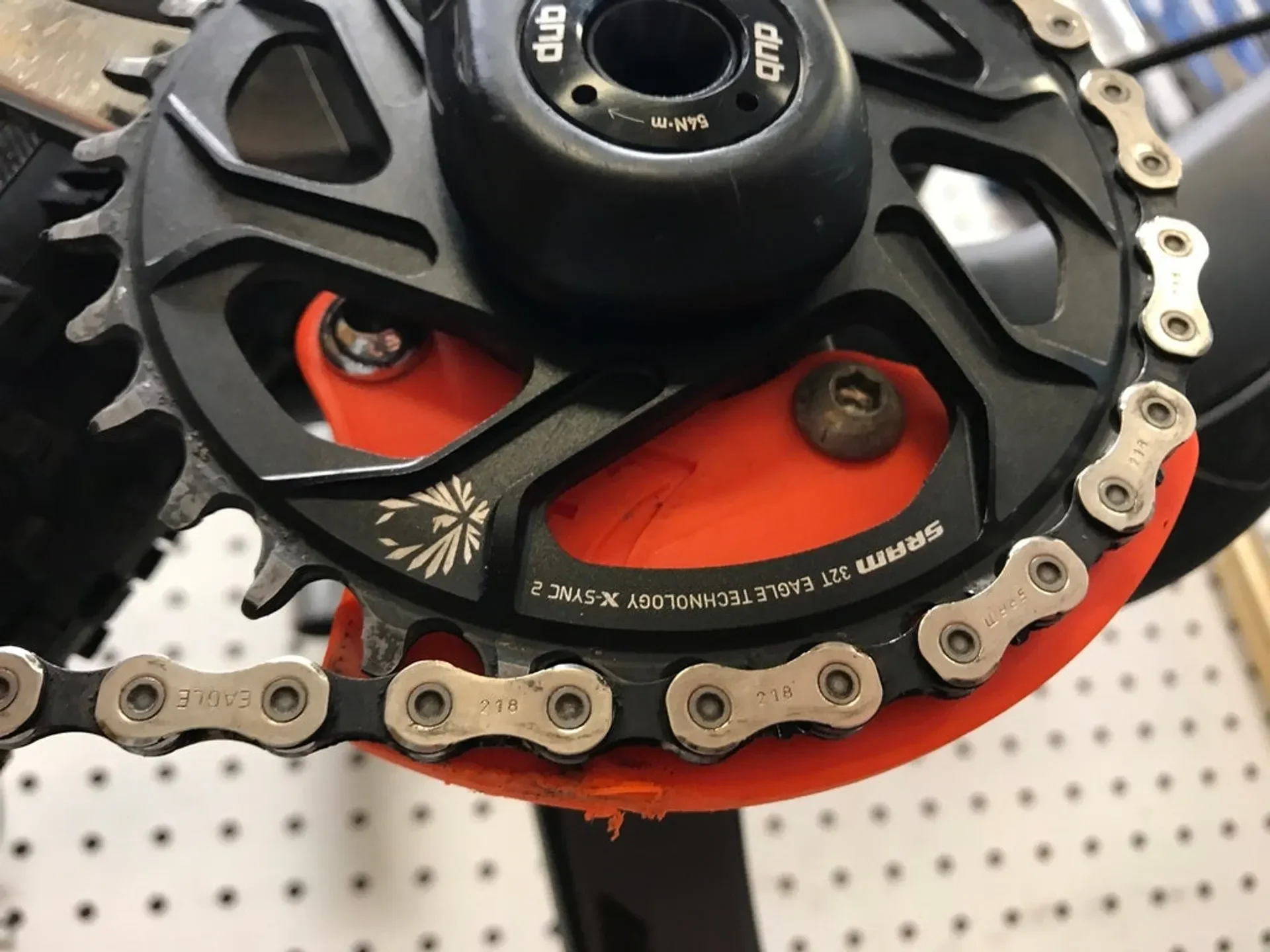

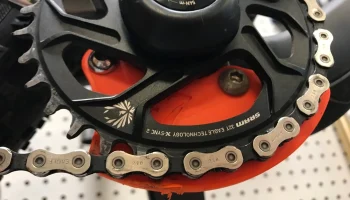

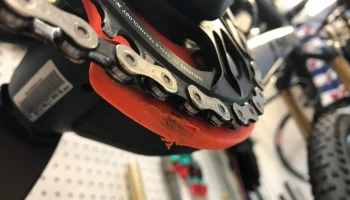

Простая защита для крепления к раме с помощью креплений ISCG05. На второй и третьей фотографиях показаны последствия довольно сильного удара по большому камню в государственном парке Беар-Брук в Нью-Хэмпшире — это определенно работает!

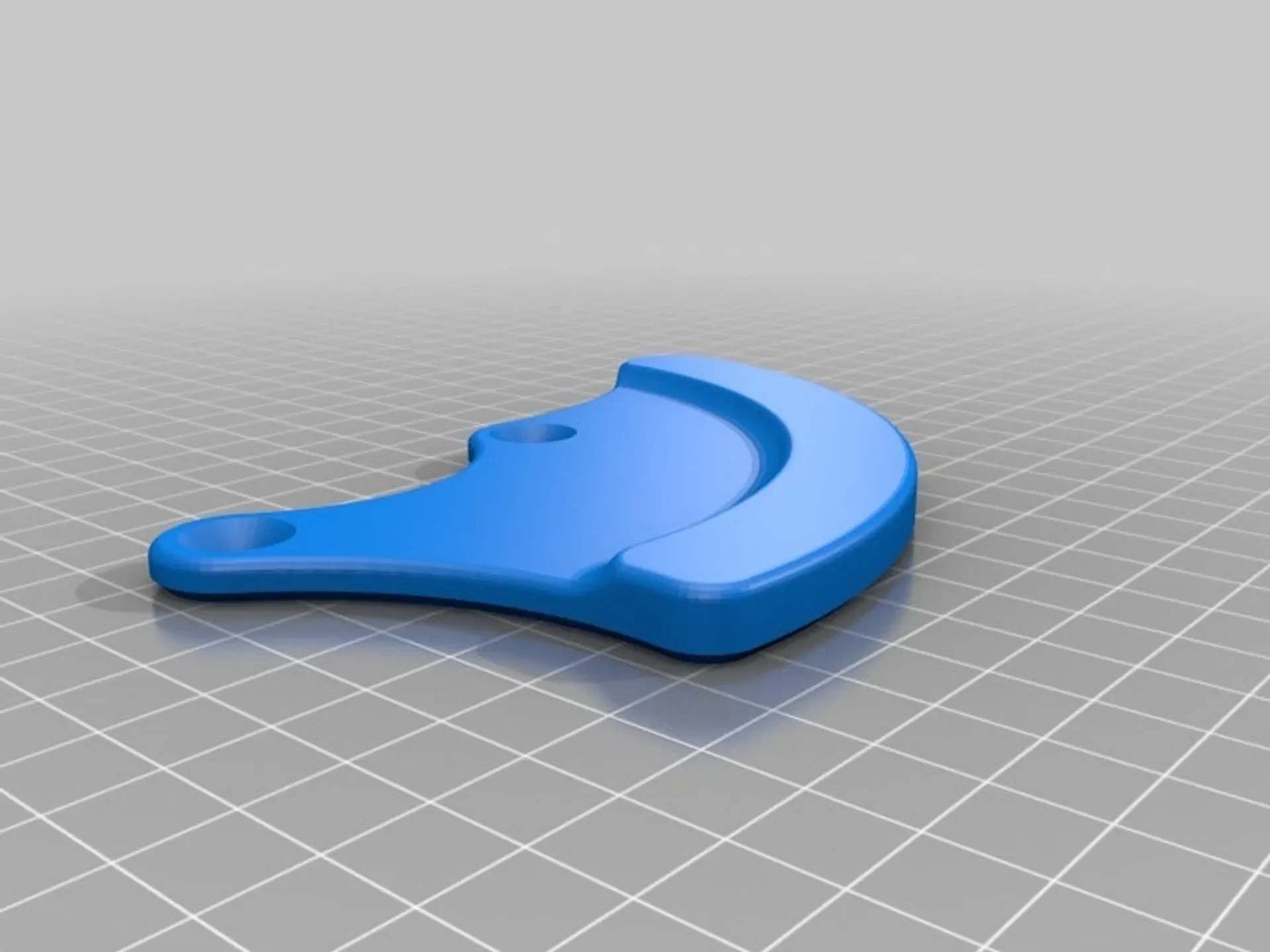

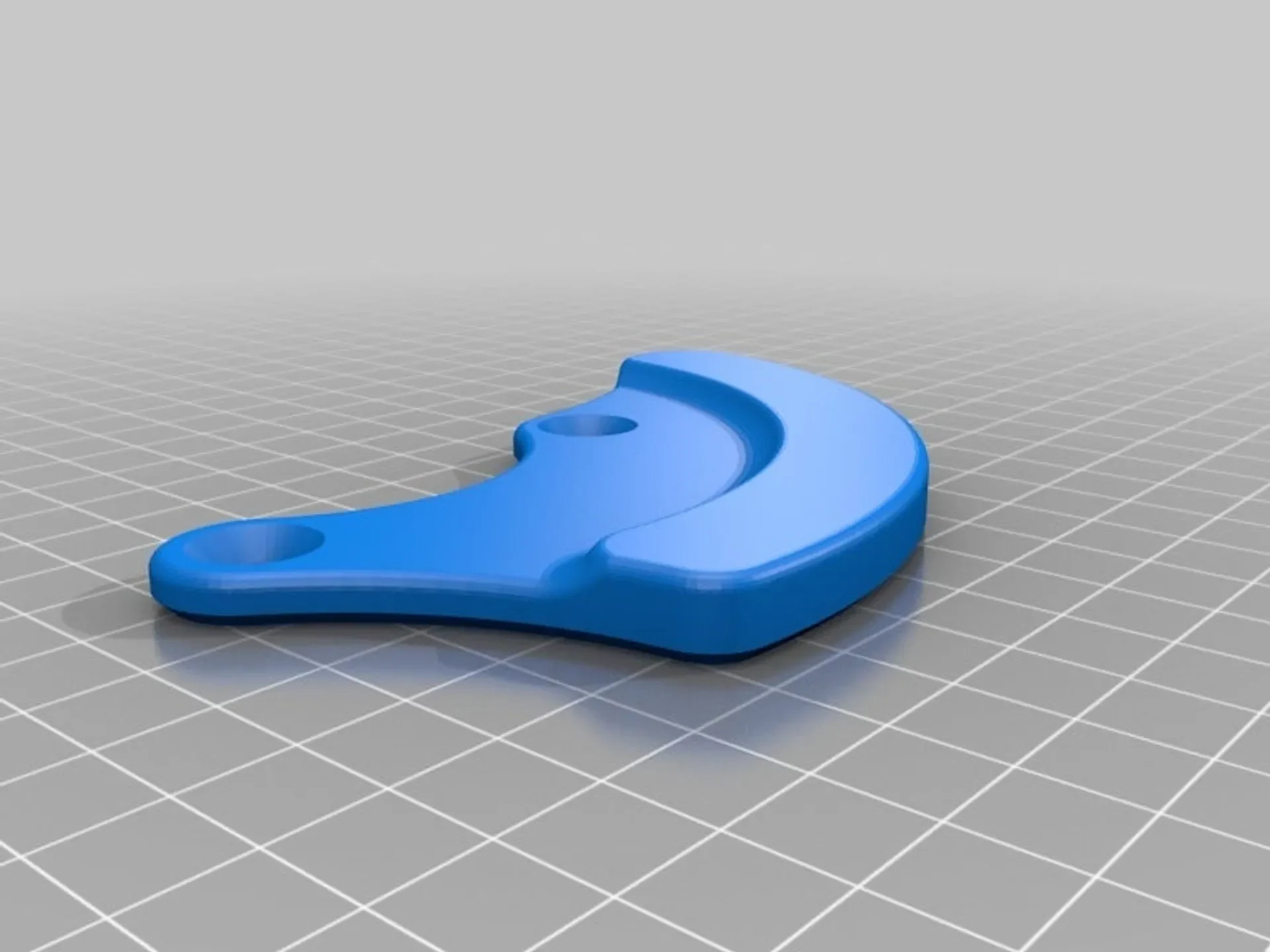

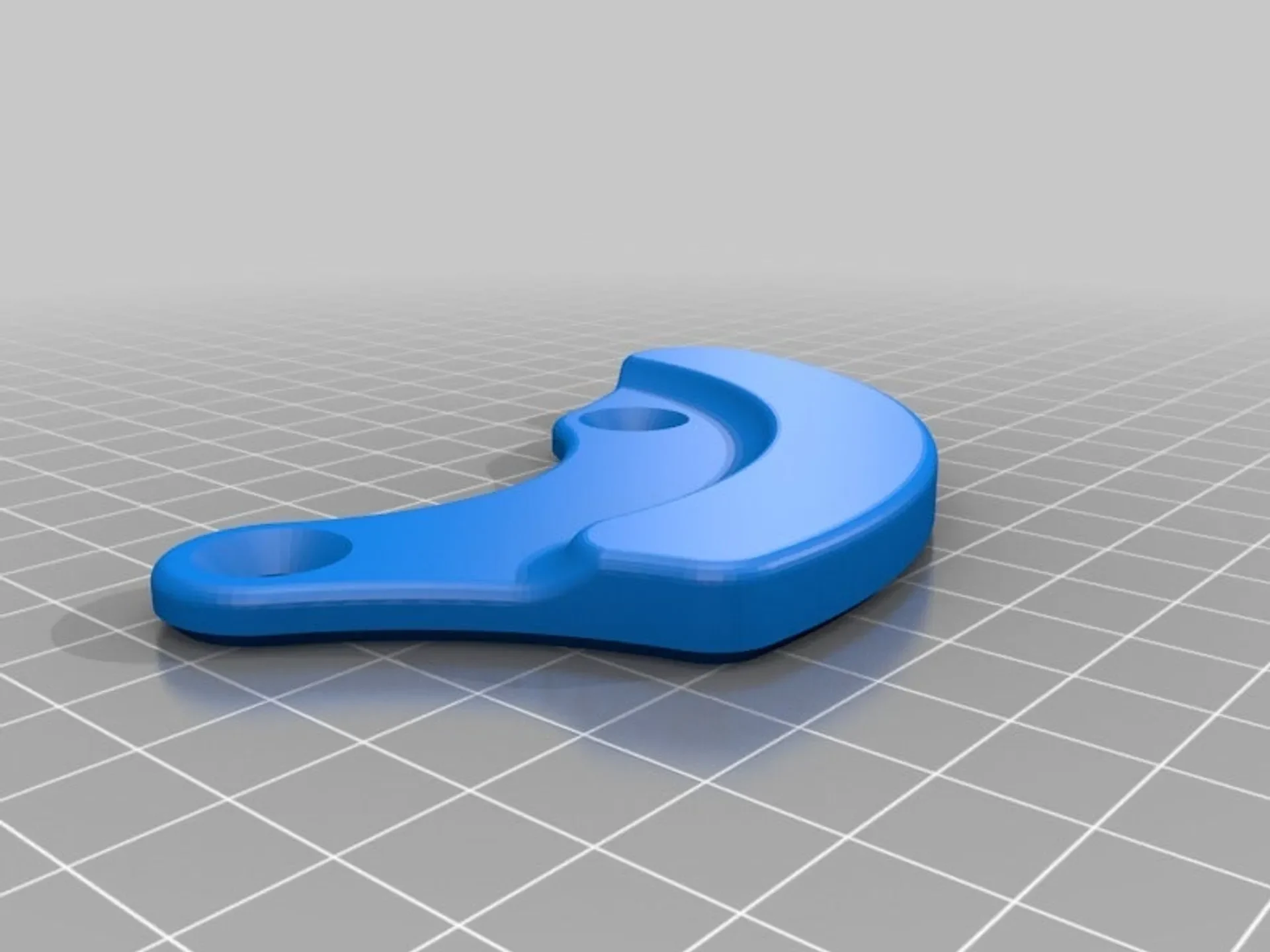

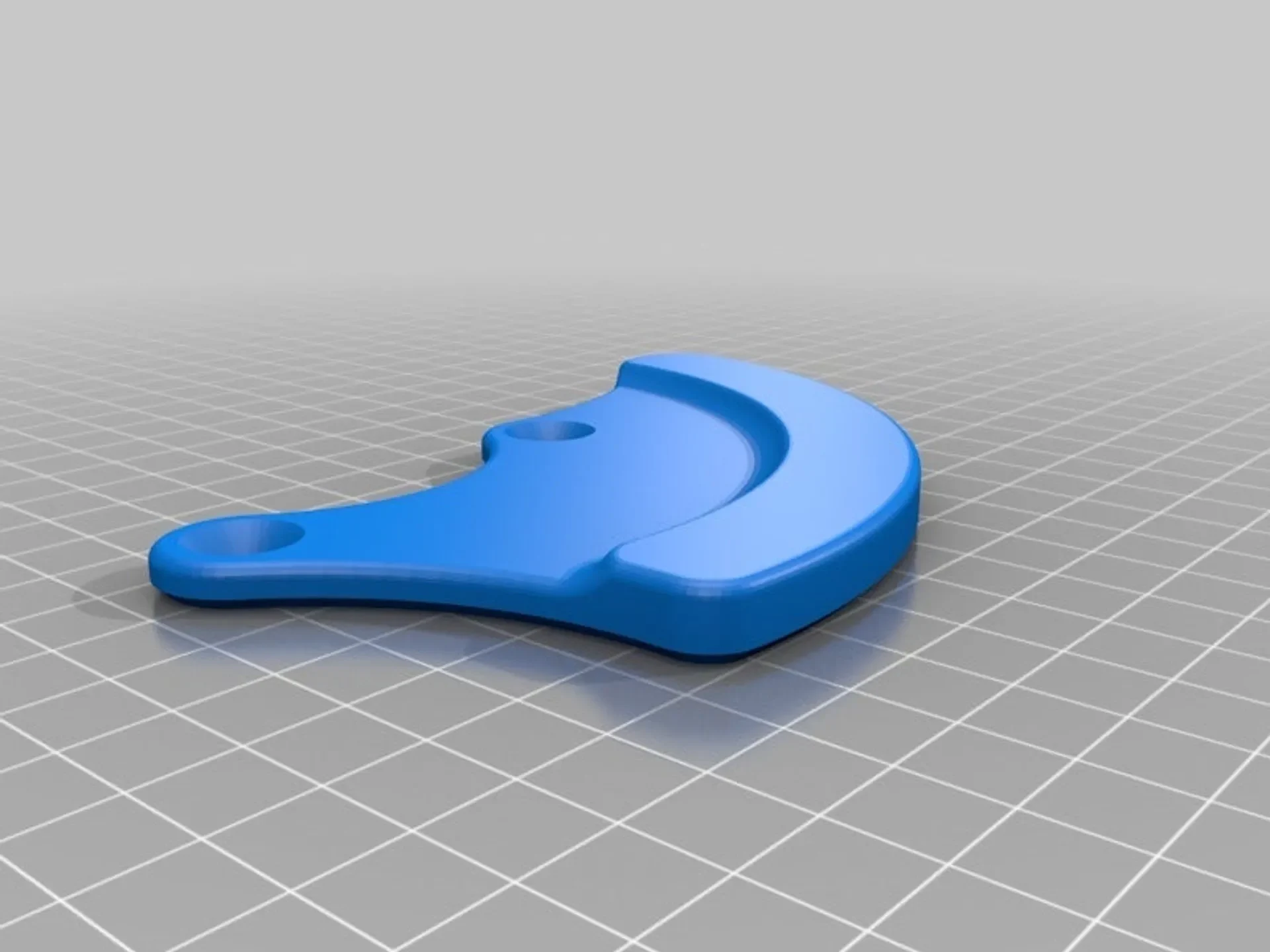

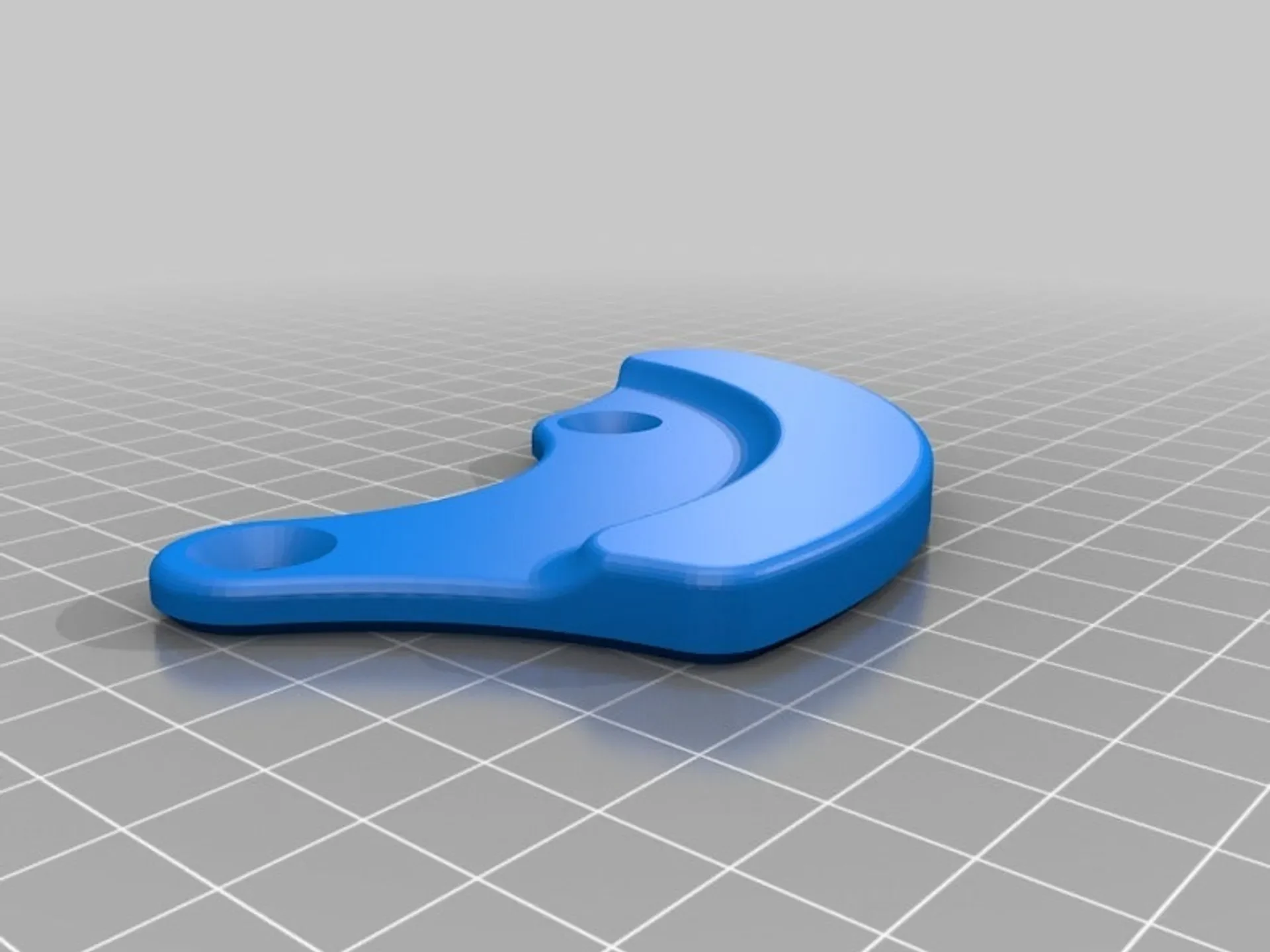

Различные размеры для снятия различных передних звезд от 28 до 38 зуб. Два варианта каждого, один для стандартных винтов М6 — я использую винты М6 с круглой головкой, и они без проблем очищают переднюю звезду. Во второй конструкции отверстия для болтов скошены для использования с винтами M6 с плоской головкой.

Обратите внимание: он был разработан и протестирован на Trek Fuel EX 9.9 2019 года с звездочкой SRAM GX Eagle 32 тонны. Хотя это, вероятно, должно работать на других велосипедах/звездочках, я понятия не имею, будет ли это работать.

Проектирование является параметрическим, включая файл F3D. Установите зубья передней звезды в разделе ��Изменить… Изменить параметры" от чего-либо 28t или больше — 26t сталкивается с проблемами взаимодействия с передним отверстием для болта и самой защитой.

Текст «47» на фотографиях — моя собственная работа, удаленная из выложенных файлов. Если вы хотите добавить свой собственный текст, он находится в файле F3D, просто нужно отредактировать Sketch2 и отменить подавление Extrume7.

Похожий дизайн см. в разделе Bike Bash Guard для вкладок ISCG05 от Drazen. Изначально у меня была возможность использовать все три выступа, но я не видел смысла использовать верхний болт.

Распечатать инструкции
Категория: Спорт и активный отдых Краткое описание

Простая защита для крепления к раме с помощью креплений ISCG05. На второй и третьей фотографиях показаны последствия довольно сильного удара по большому камню в государственном парке Беар-Брук в Нью-Хэмпшире — это определенно работает!

Различные размеры для снятия различных передних звезд от 28 до 38 зуб. Два варианта каждого, один для стандартных винтов М6 — я использую винты М6 с круглой головкой, и они без проблем очищают переднюю звезду. Во второй конструкции отверстия для болтов скошены для использования с винтами M6 с плоской головкой.

Обратите внимание: он был разработан и протестирован на Trek Fuel EX 9.9 2019 года с звездочкой SRAM GX Eagle 32 тонны. Хотя это, вероятно, должно работать на других велосипедах/звездочках, я понятия не имею, будет ли это работать.

Проектирование является параметрическим, включая файл F3D. Установите зубья передней звезды в разделе «Изменить… Изменить параметры» от чего-либо 28t или больше — 26t сталкивается с проблемами взаимодействия с передним отверстием для болта и самой защитой.

Текст «47» на фотографиях — моя собственная работа, удаленная из выложенных файлов. Если вы хотите добавить свой собственный текст, он находится в файле F3D, просто нужно отредактировать Sketch2 и отменить подавление Extrume7.

Похожий дизайн см. в разделе Bike Bash Guard для вкладок ISCG05 от Drazen. Изначально у меня была возможность использовать все три выступа, но я не видел смысла использовать верхний болт.

Настройки печати

Производитель принтера: Prusa

Принтер: i3 МК3

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,2

Заполнение: 100%

Нить: Prusa PETG, оранжевая.
Примечания:

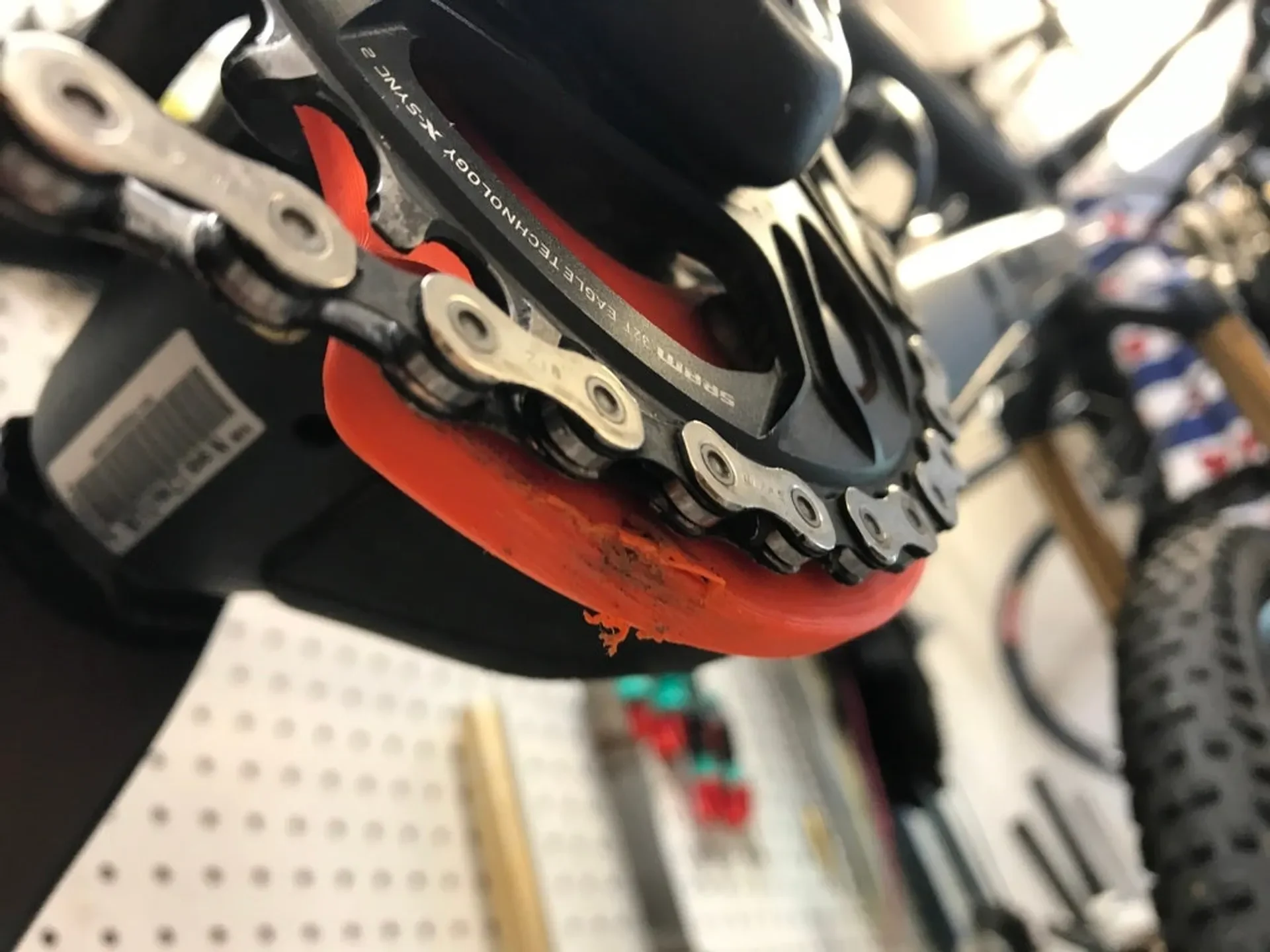

Напечатайте его прочно, даже при высоком заполнении мой прототип сломался при хорошем ударе. Тот, который я напечатал сплошным (100% заполнение), получил гораздо больший удар и просто потерся.

Вероятно, можно было бы сделать из PLA и получить хорошие результаты, но я печатал из PETG.
