Напарник для установки велосипедных шин...

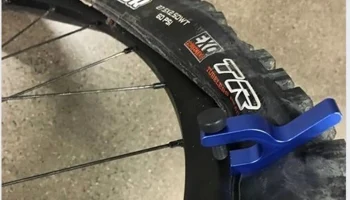

Простое устройство, которое крепится к ободу велосипеда, чтобы предотвратить смещение борта при работе с особенно сложными или плотно прилегающими шинами.

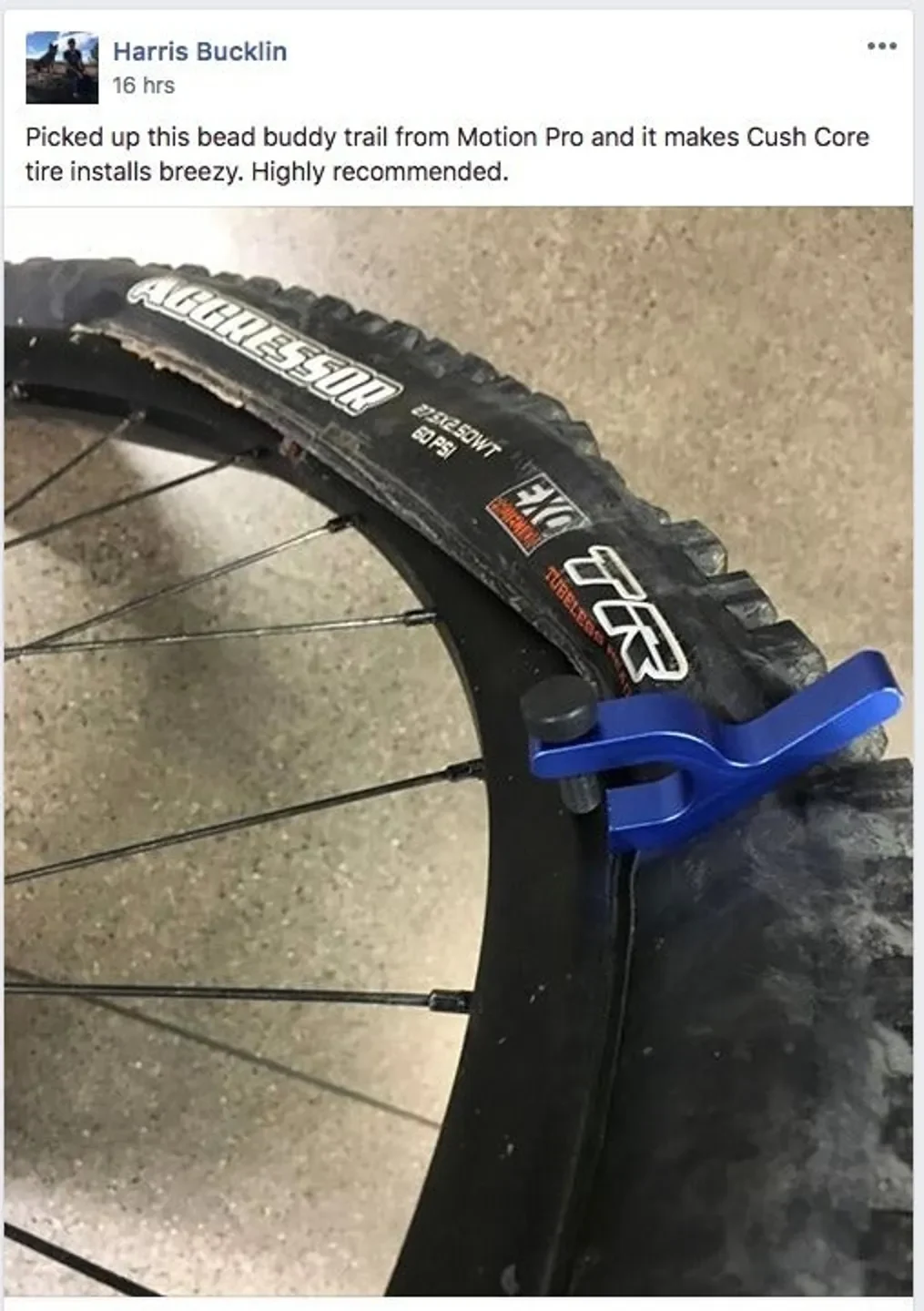

На форуме велосипедных механиков в Facebook увидел сообщение о Motion Pro Trail Bead Buddy, инструменте для мотоциклов, предназначенном для удержания борта шины на месте во время установки шин. В сообщении упоминалось, что это отличный инструмент для установки вставок для шин Cush Core, но он может быть полезен при любой сложной установке шин. Точно так же, как и мой недавний клон инструмента для отвинчивания гаек клапана Presta от Stan's NoTubes, когда я увидел его, я подумал: «Держу пари, что смогу напечатать это на 3D-принтере».

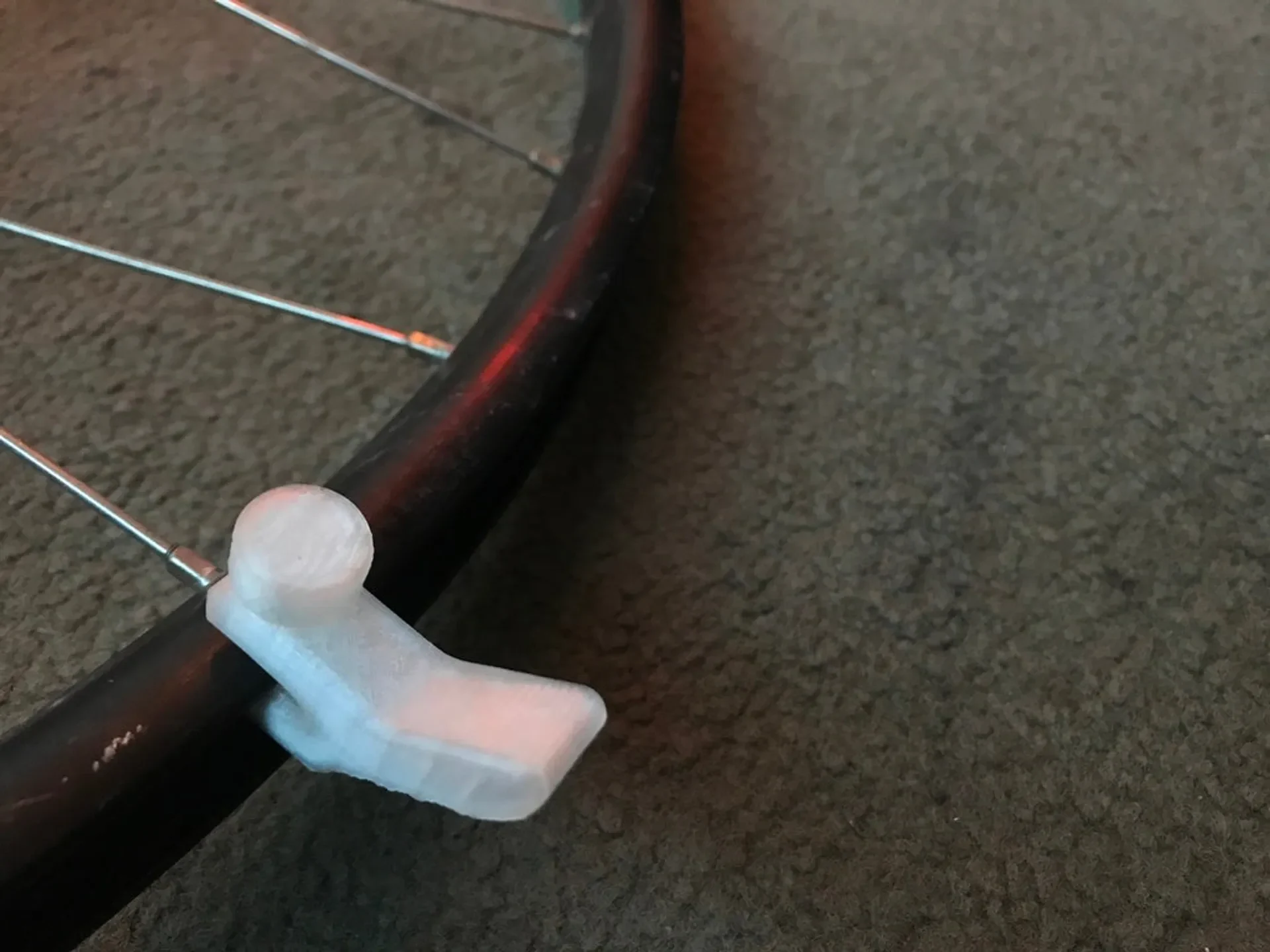

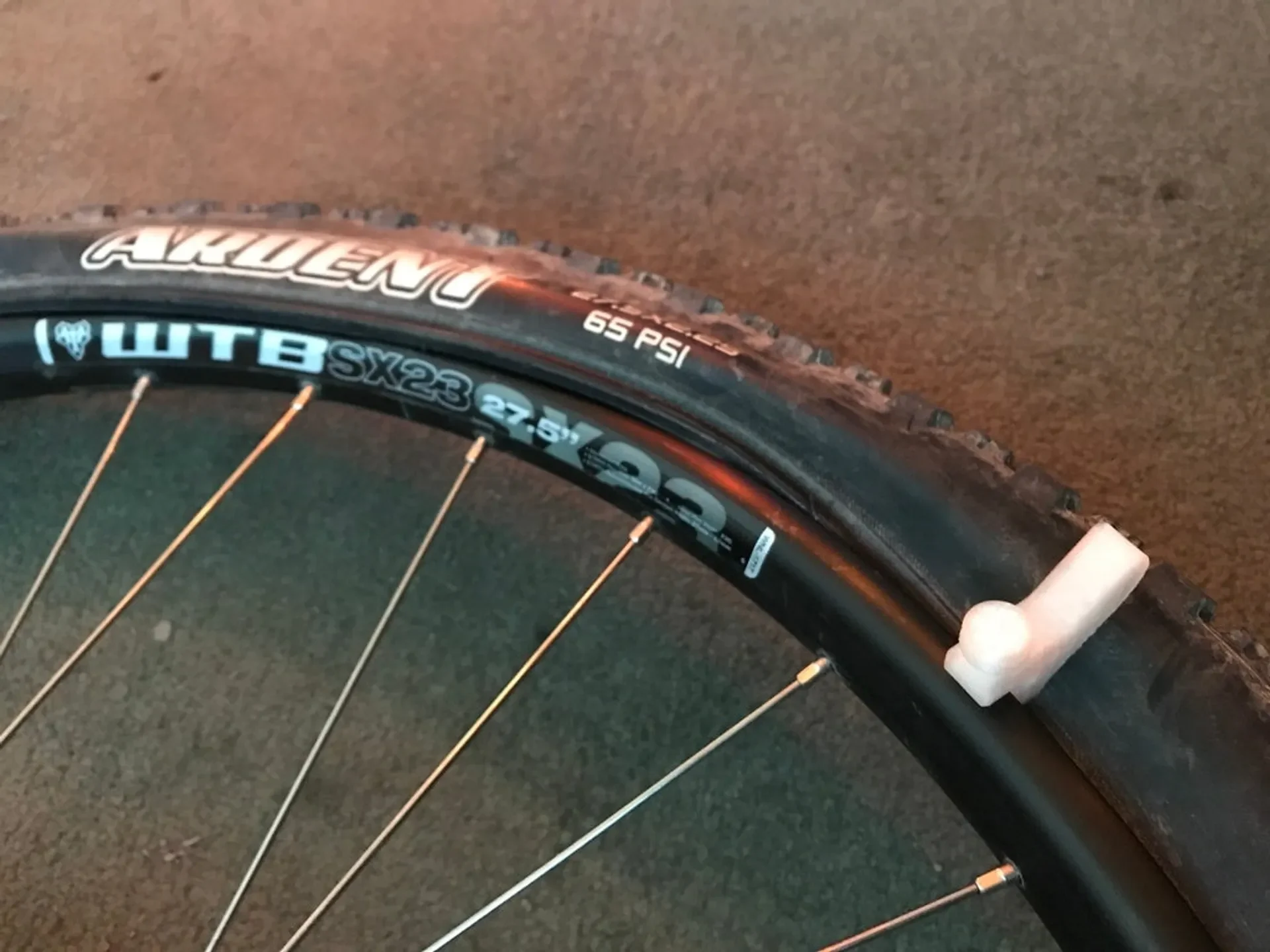

Итак, немного поработаем в Fusion 360 и вот оно. Я проделал пару итераций и нашел конструкцию, которая хорошо подходила к любому из колес, которые у меня были под рукой, и у меня было колесо с немного тесной посадкой, и это, похоже, помогло облегчить установку. Простите за шероховатую поверхность напечатанной детали — это проблема моего принтера, которую я еще не удосужился выяснить.

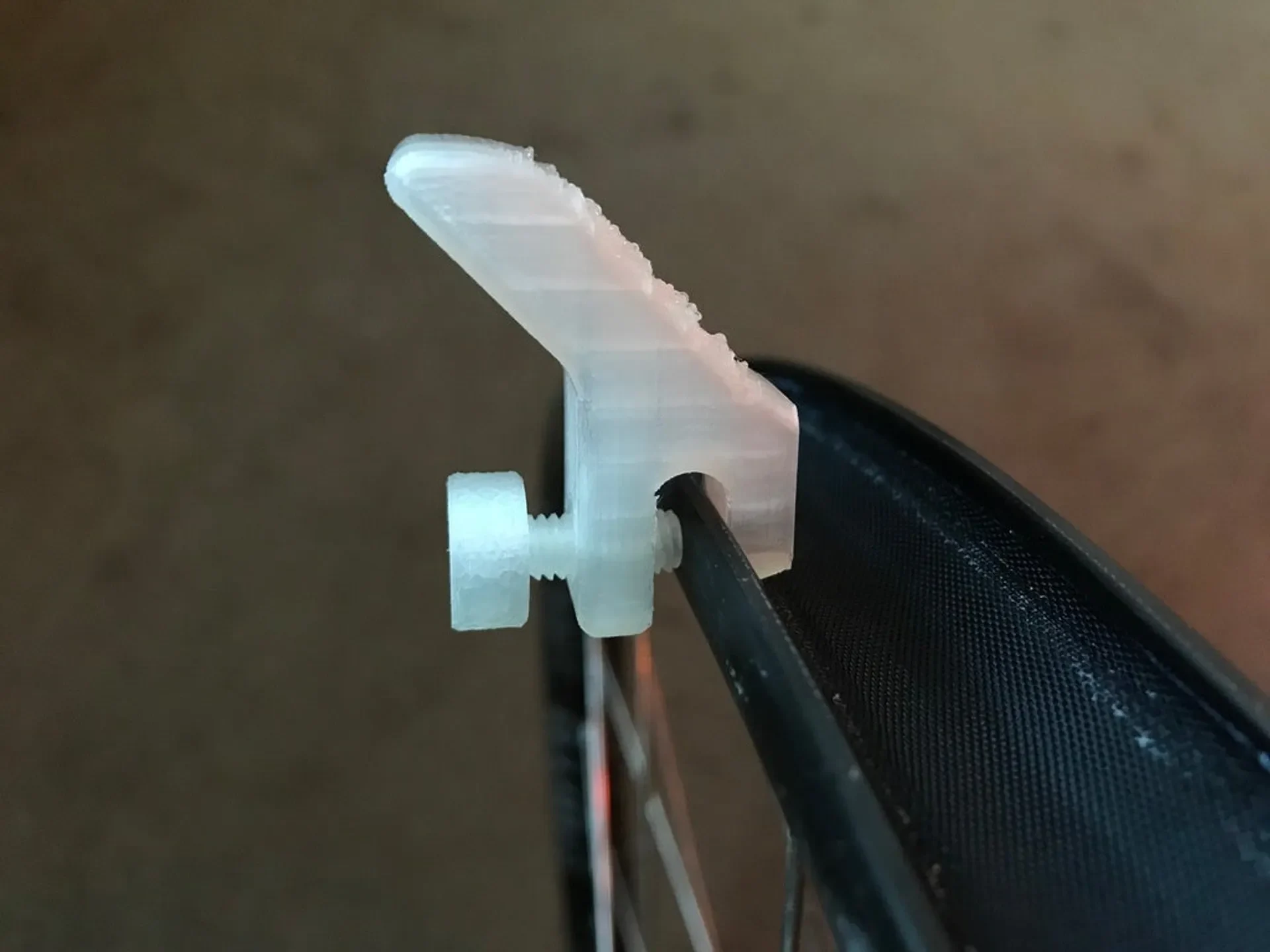

Гайка с накаткой — это всего лишь McMaster 92545a183, импортированная через Fusion, она хорошо печатается и подходит.

Это также будет хорошо работать с моим рычагом клона шины Park TL-4.

Настройки печати

Распечатывая это на современном принтере, я бы сделал 4 или 5 корпусов как ми��имум с высотой слоя 0,2 мм и соплом 0,4 мм. (При необходимости отрегулируйте насадки большего размера, все мои детали имеют размер 0,4 мм.) Это должно сделать заполнение менее важным, но если вы считаете это необходимым, во что бы то ни стало поднимите его вверх.

Древние настройки печати для принтера, которого у меня не было много лет:

Напечатано с 5 оболочками, чтобы обеспечить приличную прочность, поэтому не обязательно, чтобы заполнение было 100%, кажется, заполнение 20% вполне подойдет. Честно говоря, 5 снарядов, наверное, перебор, но сработало. Первоначально печаталось с толщиной слоя 0,087 мм, чтобы получить хорошие результаты на нитях, но позже печать с высотой слоя 0,131 мм также работала хорошо. У меня был один отпечаток, где винт с накатанной головкой составлял 0,087 мм, а корпус — 0,131 мм, и он не хотел вкручиваться, поэтому я думаю, важно убедиться, что высота слоя между двумя элементами совпадает.
