Головка верхней крышки вилки SR Suntour (замена FAA122/FA...

Недавно я посетил семинары по велосипедным технологиям в рамках Ассоциации профессиональных велосипедных механиков (PBMA), где прошел обучение по целому ряду различных вещей от разных брендов. Я постоянно думал: «Могу поспорить, что смогу напечатать это на 3D-принтере», и это первая из нескольких вещей, которые я буду публиковать, вдохновленных этими семинарами.

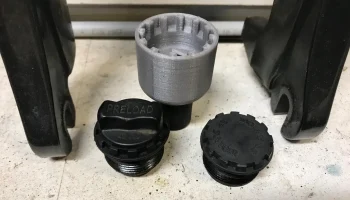

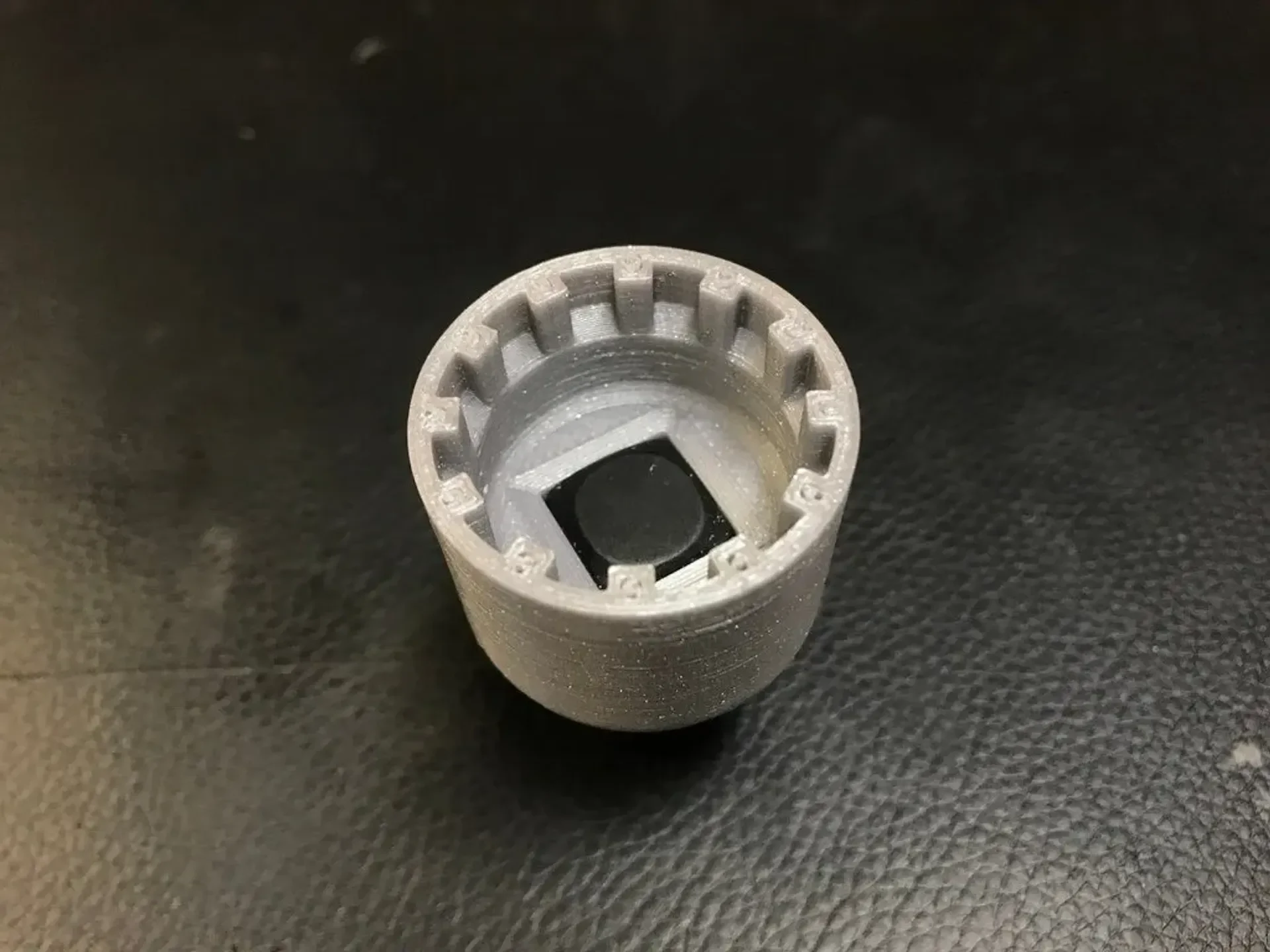

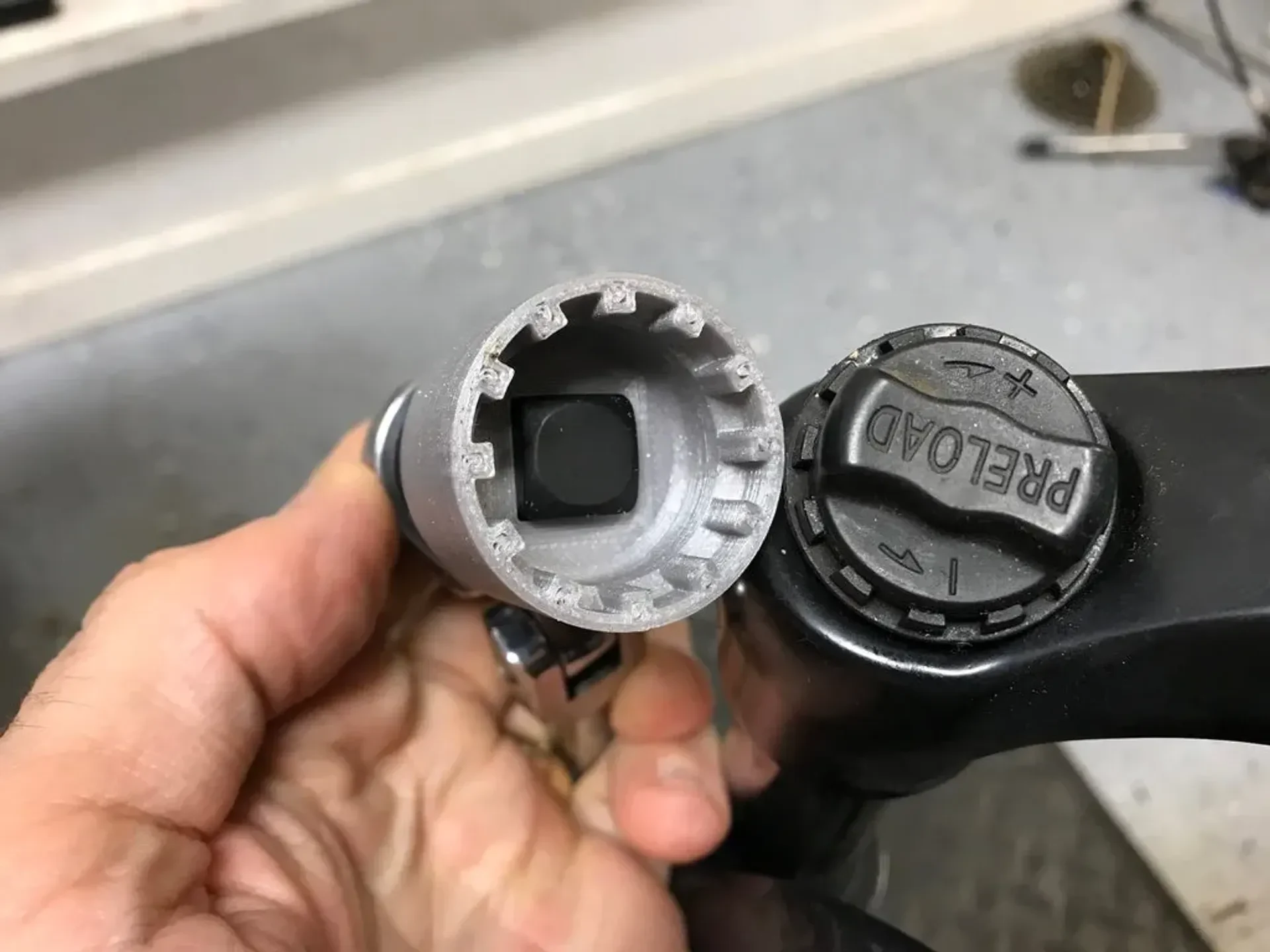

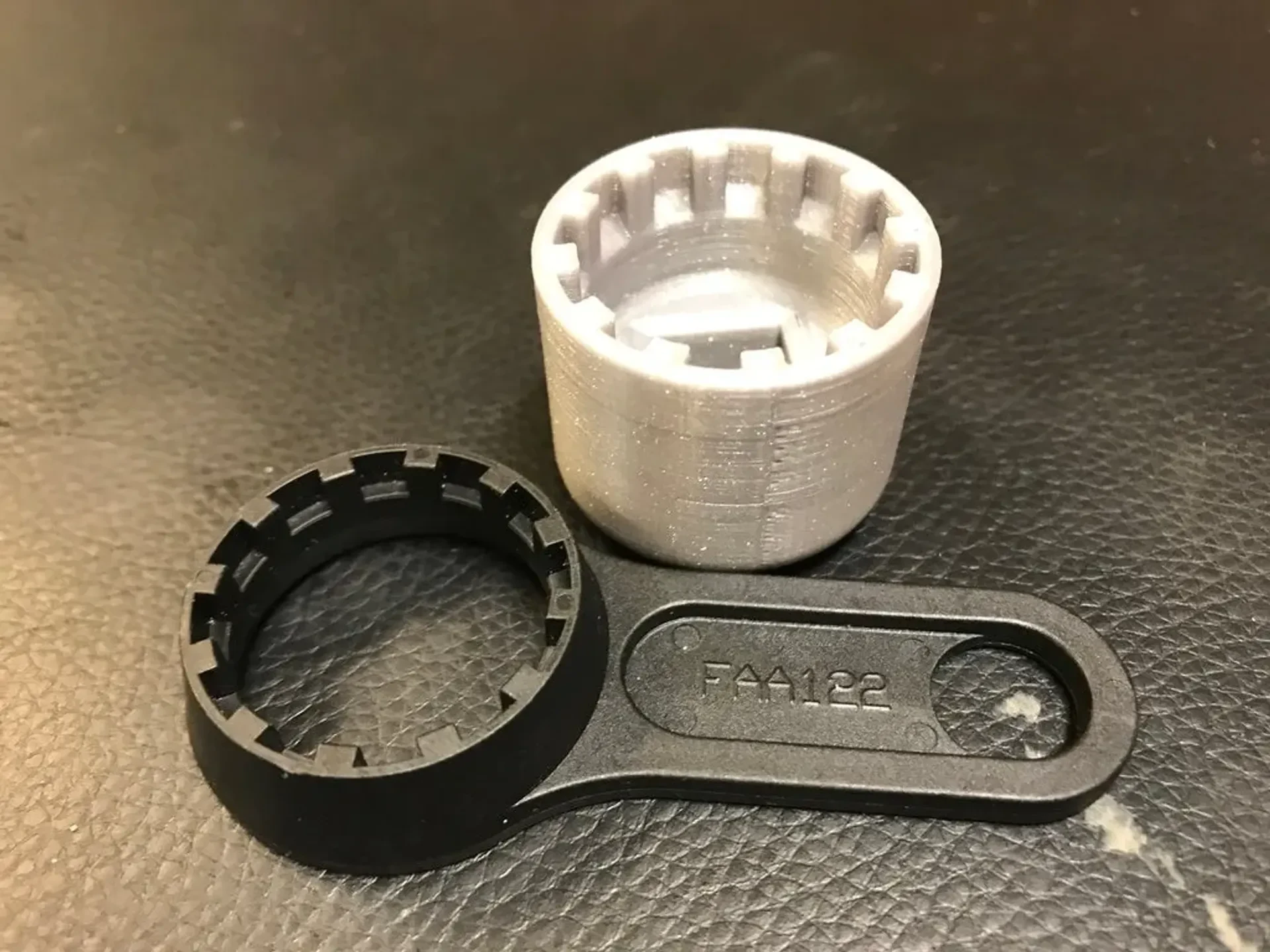

SR Suntour производит широкий ассортимент вилок, но большинство людей видели их вилки в виде тяжелых стальных вилок, таких как XCT, которые можно найти на многих велосипедах началь��ого уровня, горных велосипедах, гибридах и т. д. Раньше я думал об этих вилках как о довольно низком качестве, но это несправедливо и неверно. Оказывается, они недорогие, но у них есть несколько замечательных особенностей, которые делают их полностью пригодными для эксплуатации. В частности, великолепна конструкция втулок, их можно снять отверткой и быстро заменить. Для проведения такого обсл��живания вам понадобится инструмент FAA122, который вы можете видеть на фотографиях. Учитывая, что FAA122 выполнен из пластика, я сразу увидел возможность его распечатать, и на тот момент превратить его в розетку показалось очевидным решением.

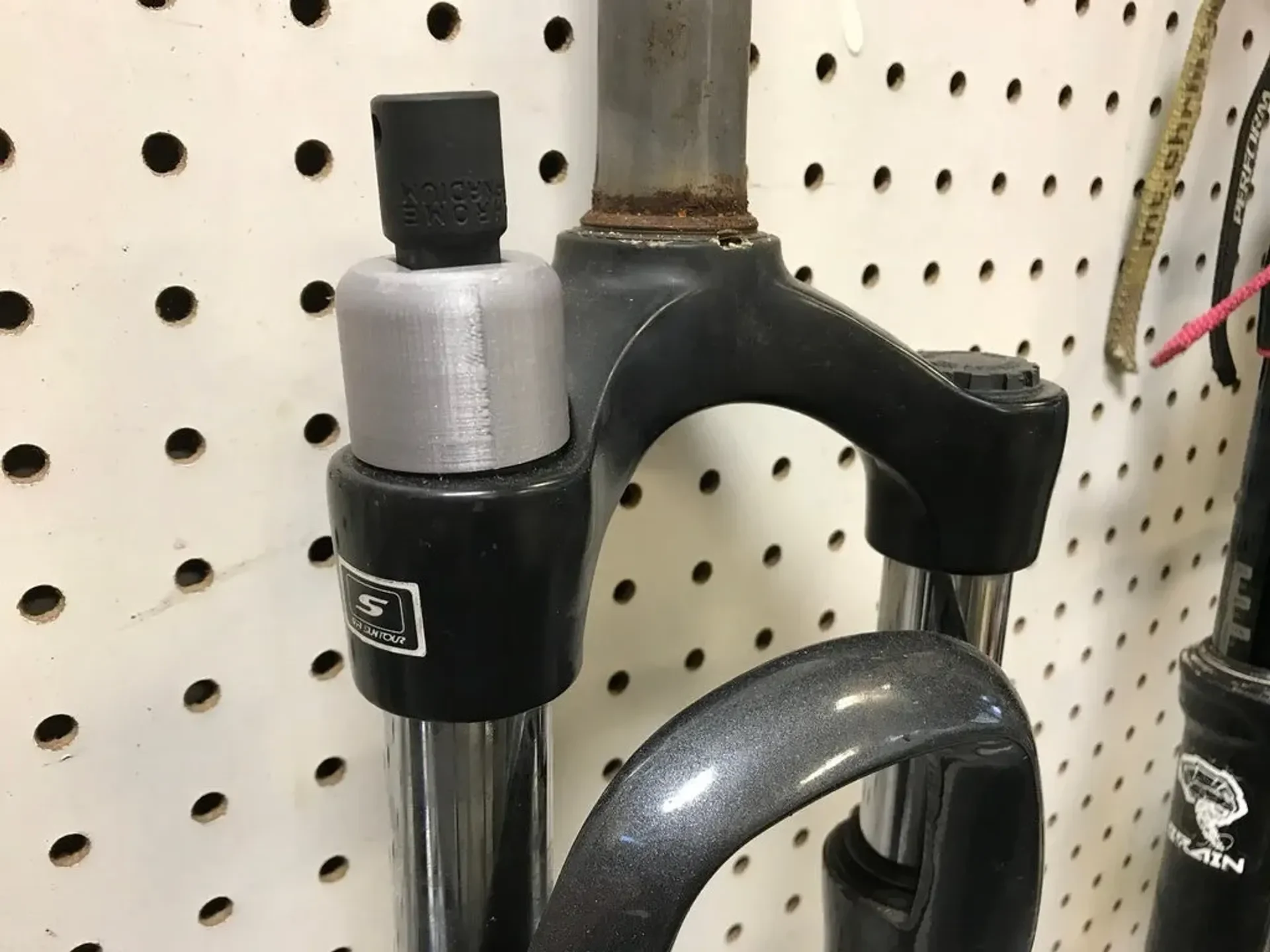

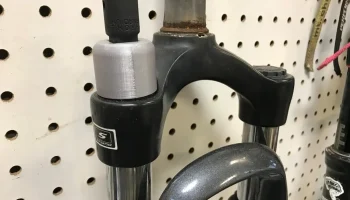

Крутящий момент на головке составляет всего 10 Нм, и благодаря такому количеству точек зацепления на шлицах этот инструмент легко справится с этим. Я, вероятно, мог бы даже напечатать его с помощью торцевого привода 3/8 дюйма и не имет�� проблем, но 1/2 дюйма прочнее, поскольку он распределяет приводные силы по большему радиусу, тем самым уменьшая нагрузку на головку.

Спасибо Джону Уэллсу из Envelo за помощь в этом проекте!

Спасибо также jaybeckr за то, что он модифицировал это для замены FAA086 — я включил его STL.

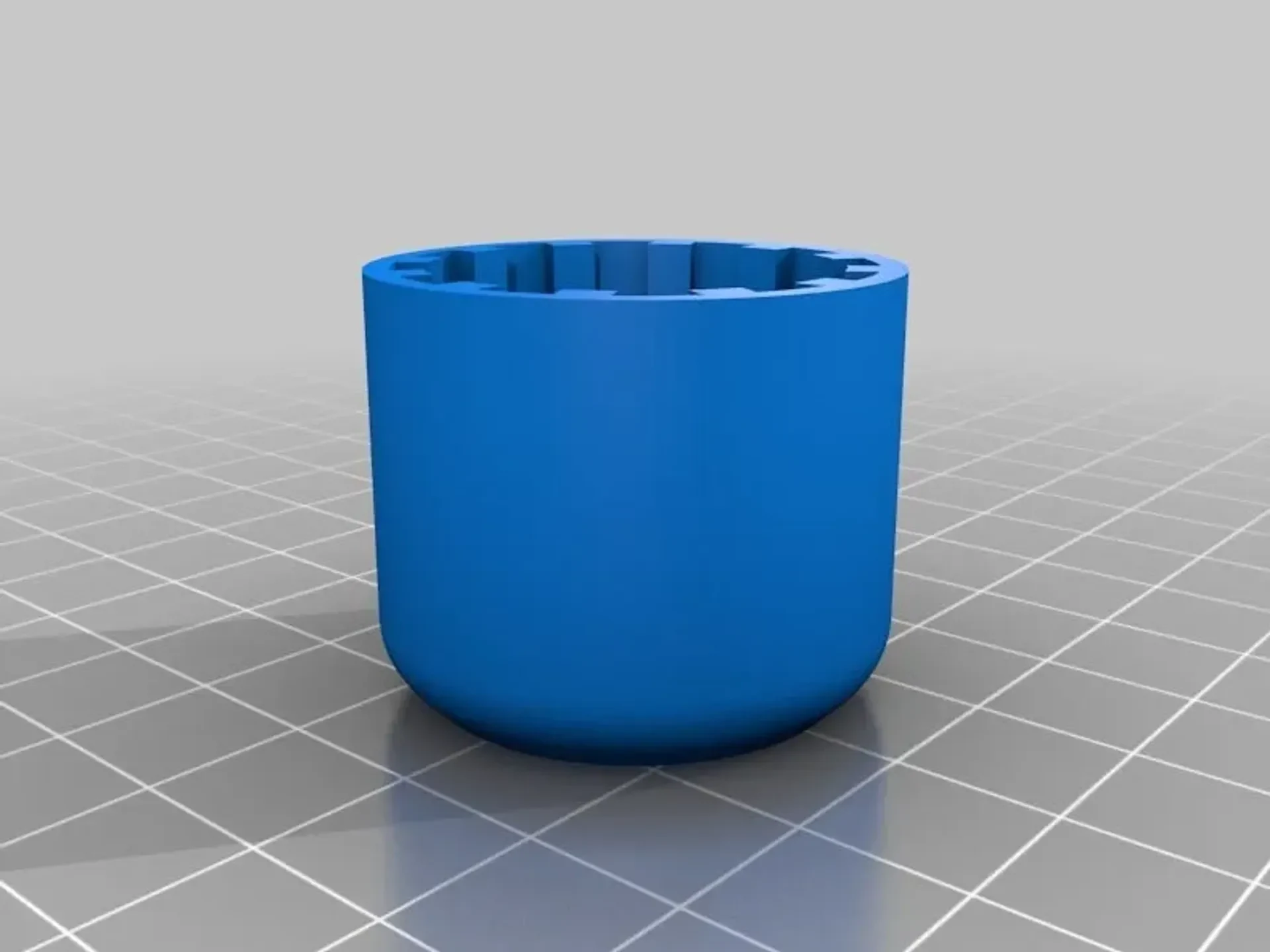

Файл Fusion 360 F3D включен, если вы хотите что-то изменить.

Распечатать инструкции
Категория: Краткое описание ручных инструментов

Недавно я посетил семинары по велосипедным технологиям в рамках Ассоциации профессиональных велосипедных механиков (PBMA), где прошел обучение по целому ряду различных вещей от разных брендов. Я постоянно думал: «Могу поспорить, что смогу напечатать это на 3D-принтере», и это первая из нескольких вещей, которые я буду публиковать, вдохновленных этими семинарами.

SR Suntour производит широкий ассортимент вилок, но большинство людей видели их вилки в виде тяжелых стальных вилок, таких как XCT, которые можно найти на многих велосипедах начального уровня, горных велосипедах, гибридах и т. д. Раньше я думал об этих вилках как о довольно низком качестве, но это несправедливо и неверно. Оказывается, они недорогие, но у них есть несколько замечательных особенностей, которые делают их полностью пригодными для эксплуатации. В частности, великолепна конструкция втулок, их можно снять отверткой и быстро заменить. Для проведения такого обслуживания вам понадобится инструмент FAA122, который вы можете видеть на фотографиях. Учитывая, что FAA122 выполнен из пластика, я сразу увидел возможность его распечатать, и на тот момент превратить его в розетку показалось очевидным решением.

Крутящий момент на головке составляет всего 10 Нм, и благодаря такому количеству точек зацепления на шлицах этот инструмент легко справится с этим. Я, вероятно, мог бы даже напечатать его с помощью торцевого привода 3/8 дюйма и не иметь проблем, но 1/2 дюйма прочнее, поскольку он распределяет приводные силы по большему радиусу, тем самым уменьшая нагрузку на головку.

Спасибо Джону Уэллсу из Envelo за помощь в этом проекте!

Спасибо также jaybeckr за то, что он модифицировал это для замены FAA086 — я включил его STL.

Файл Fusion 360 F3D включен, если вы хотите что-то изменить.

Настройки печати

Производитель принтера: Prusa

Принтер: i3 МК3

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,2 мм

Заполнение: 33%

Нить: Prusa PLA, серебро.
Примечания:

Напечатано из PLA, так как его легко печатать и он достаточно прочный. Можно напечатать из ABS или PETG, если вы будете хранить его в горячей машине или в любом месте, где температура может подняться.

Я напечатал 5 оболочек и заполнение 33%, вероятно, его можно было бы напечатать еще светлее и при этом работать нормально.

Поддержка не требуется, печатайте как есть. Никаких вертикальных деталей, печать возможна на любой высоте слоя по вашему выбору.
