Крепление Wahoo Elemnt Bolt для крепления Bontrager Blend...

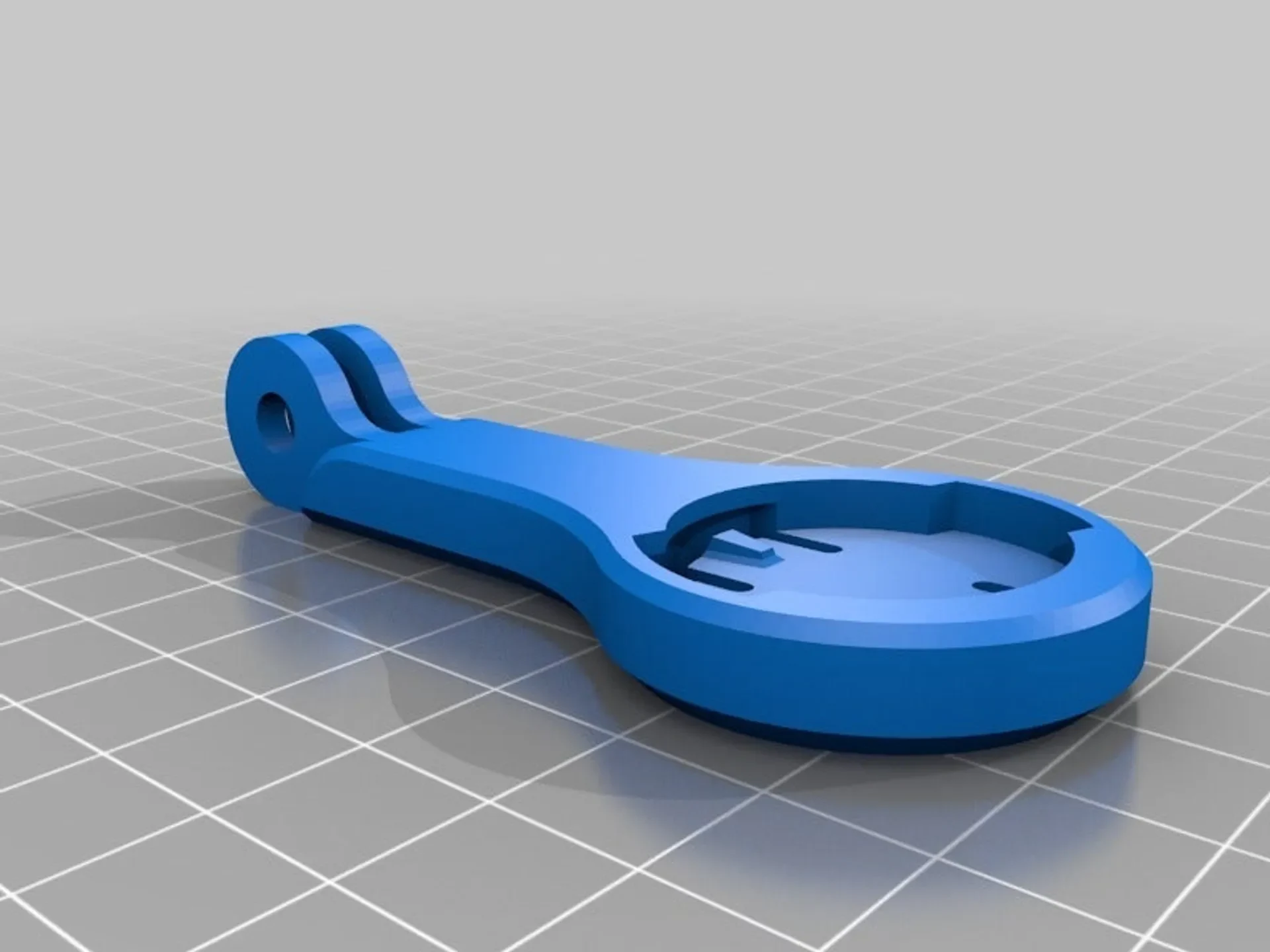

Обновление от 15 августа 2019 г.: со мной связался нищенке, который пытался установить это на Wahoo Elemnt, но оно не подошло. Он попытался изменить исходный дизайн из файла F3D, но он не обновился должным образом. Я попробовал и получил те же результаты. В любом случае я обнаружил, что мое новое крепление работает лучше, поэтому я загрузил более длинное низкое крепление для Elemnt с новым, более производительным интерфейсом.

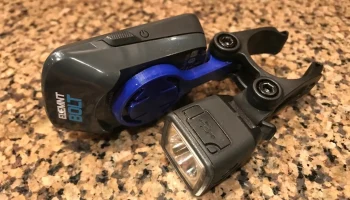

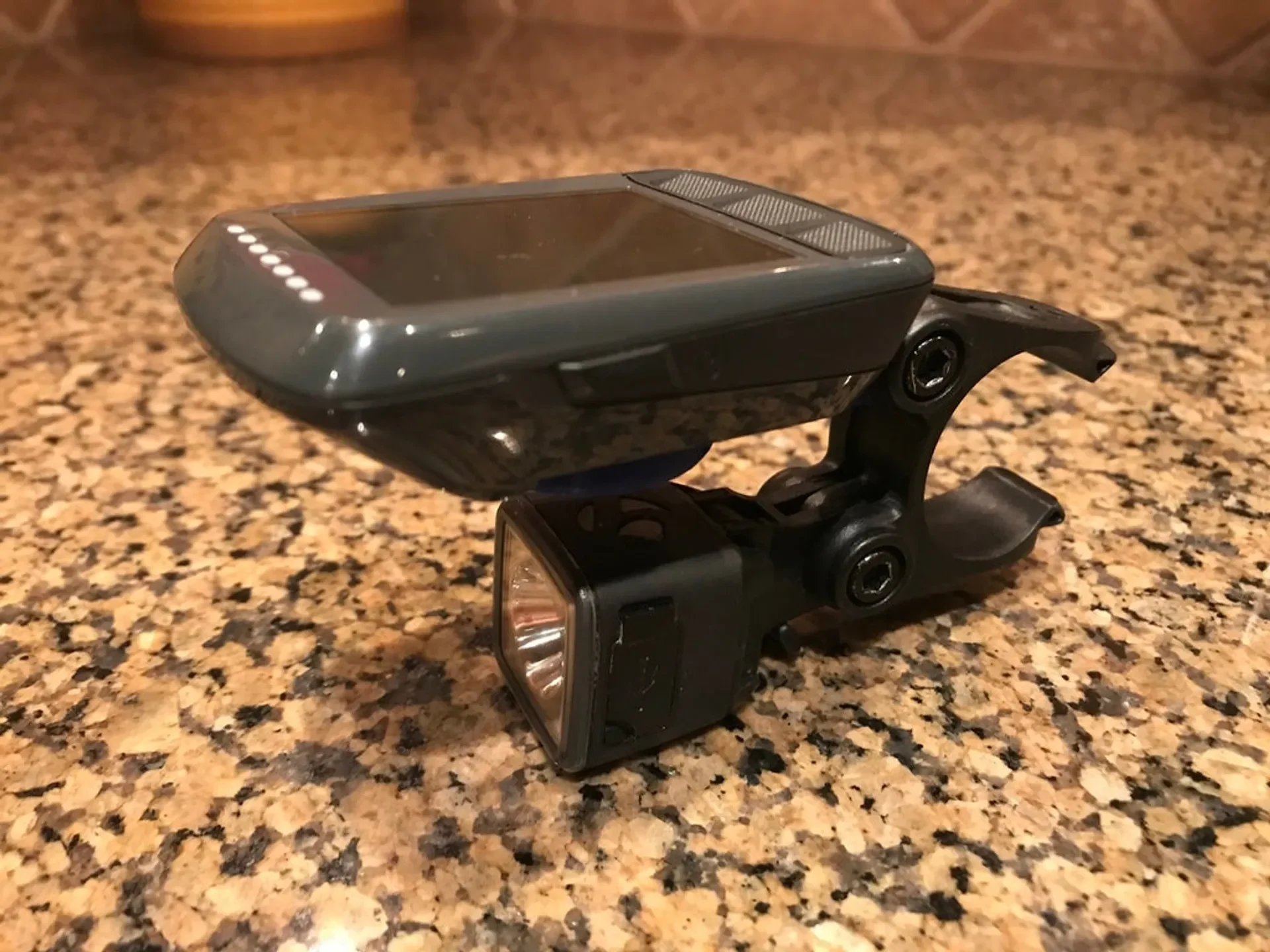

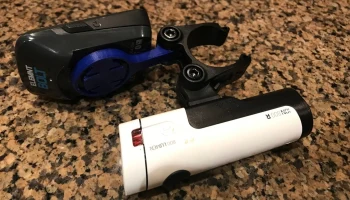

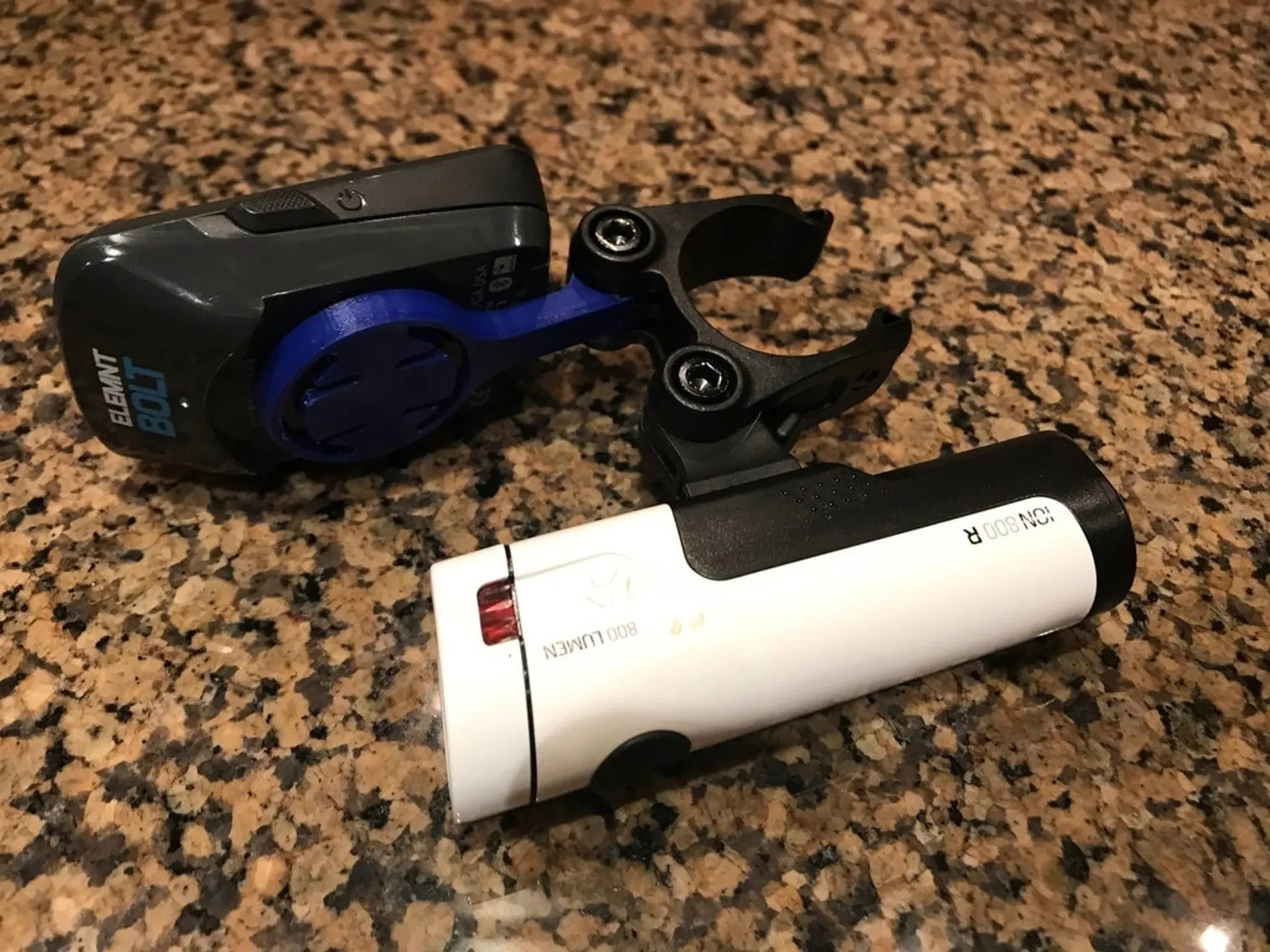

Я работа�� в магазине велосипедов Trek, познакомился с креплениями Bontrager Blendr и сразу стал их фанатом. Вы можете использовать его для крепления различных вещей на свой велосипед без обычного зажима или ряда резиновых лент вокруг руля или выноса, что приводит к тому, что велосипед выглядит по-настоящему чисто. Я установил на свой велосипед GPS-навигатор Garmin и один из замечательных маленьких передних фонарей Bontrager Ion 100, не занимая при этом места на руле или выносе, и он выглядел чистым. Все было хорошо, когда у меня был компьютер Garmin, поскольку Bontrager производит крепления для Garmin. Однако, когда я приобрел Wahoo, меня охватила печаль, поскольку для этих замечательных маленьких компьютеров не было крепления. Ребята из Университета Трек (обучающие людей, которые работают с треками) тоже запросили эти крепления, но не получили ответа, выпустит ли их Bontrager, поэтому, как всегда, на помощь придет 3D-печать!

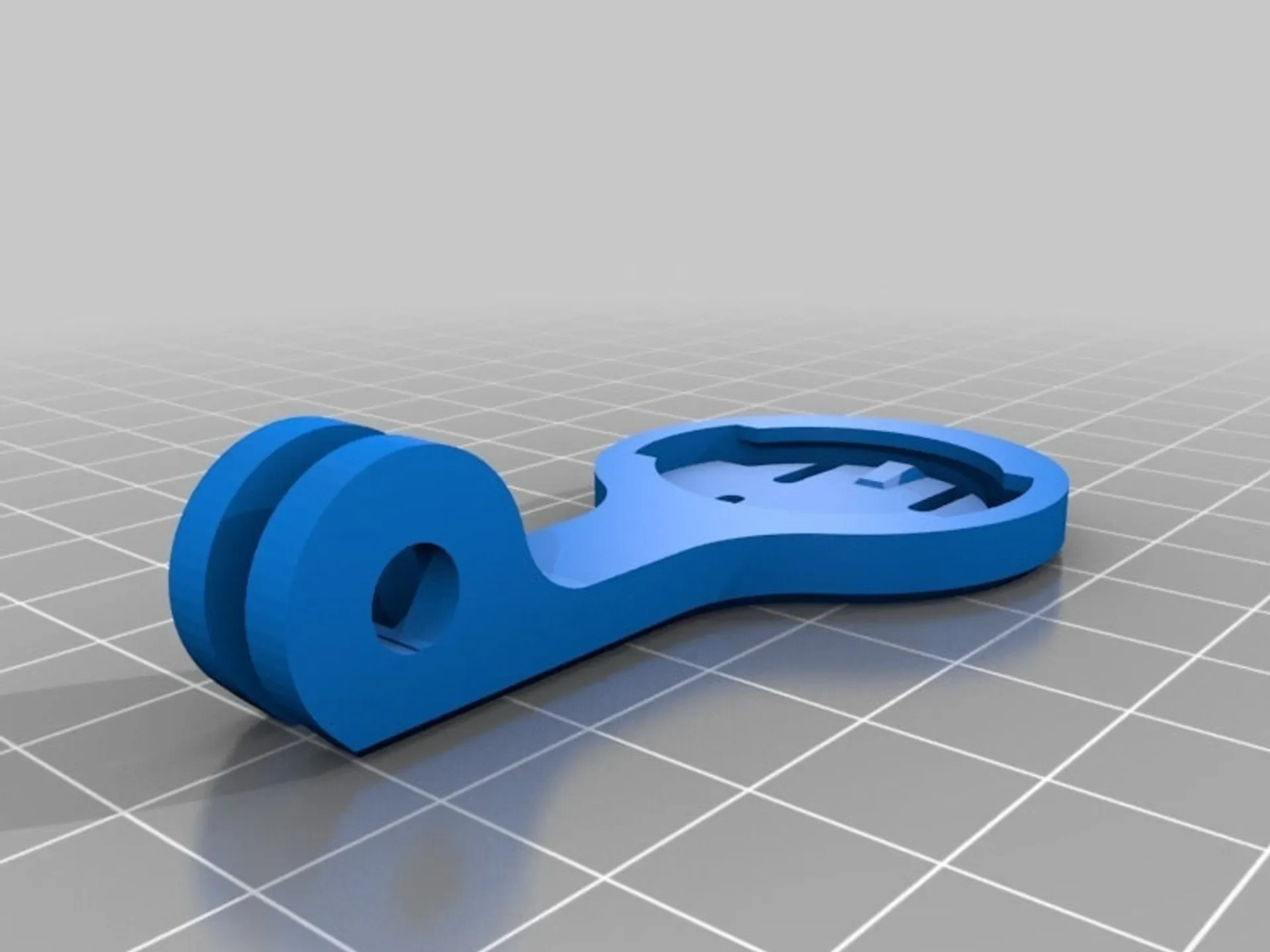

На данный момент мне больше всего нравится крепление «среднее крепление» — названное так потому, что оно находится где-то посередине, по сравнению с низким креплением Бонтрагера и высоким креплением. Он печатается с минимальными опорами (и может выдержать отсутствие опор, если ваш принтер правильно настроен) и очень хорошо подходит. Среднее крепление предназначено для болта Elemnt — у меня нет доступа к элементу Wahoo для проведения измерений, но я знаю, что он больше и может не подойти для среднего крепления. Если кто-нибудь может дать мне представление о том, насколько нужно увеличить длину Elemnt, я могу скорректировать и сделать эти версии доступными.

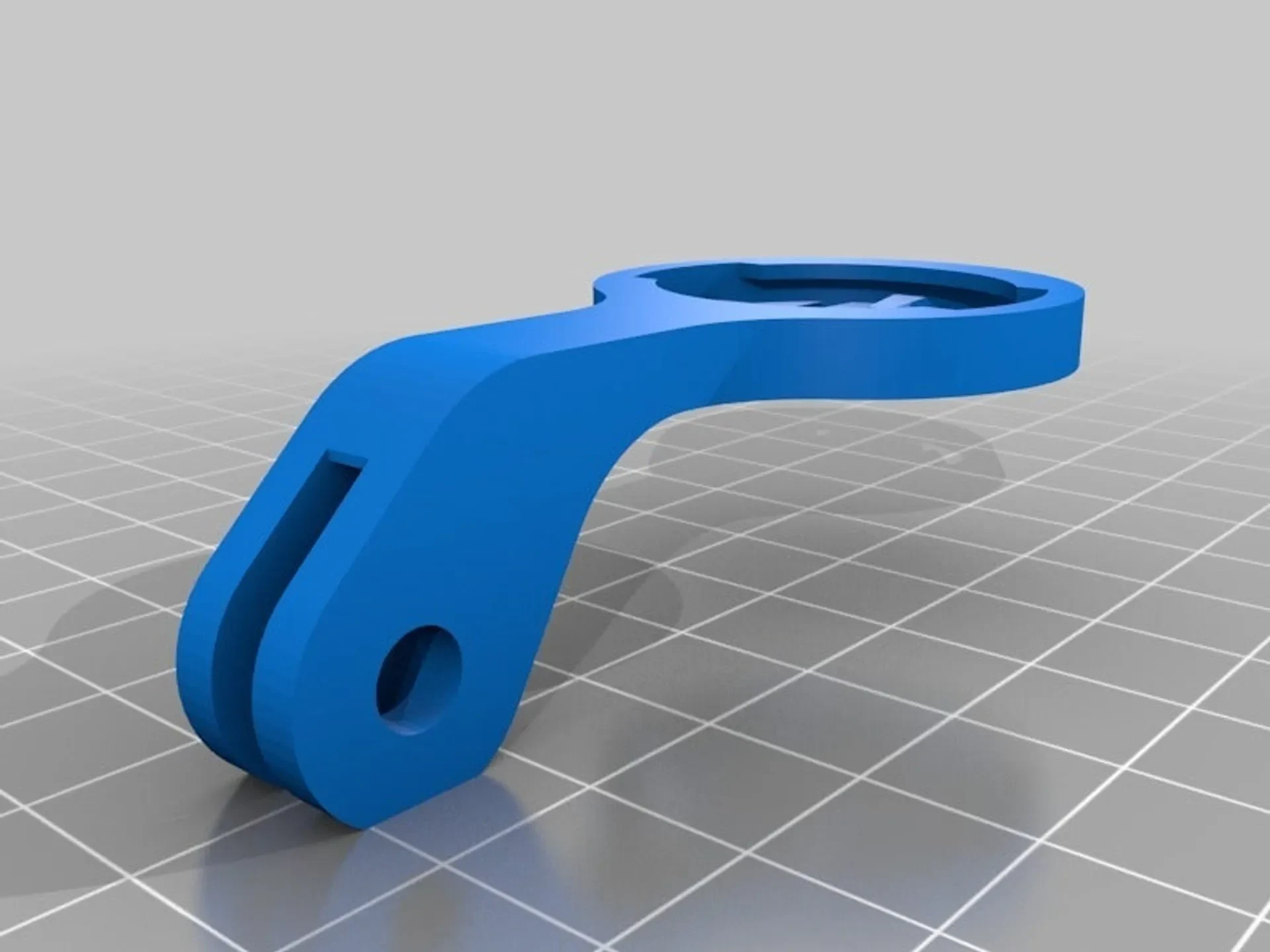

Высокое крепление, которое я создал на случай, если оно кому-то понадобится, но для него потребуется куча опор, а я еще даже не распечатал ни одной.

Я указал крепление на выносе Garmin Брайса в качестве источника, поскольку он модифицировал свой дизайн для Wahoo, и когда я обнаружил, что он требует некоторой корректировки, я использовал его в качестве шаблона для изменения дизайна с нуля. Да, я мог бы использовать множество креплений Wahoo, включая это, которое даже смоделировано в Fusion 360. Конструкция настолько проста, что я решил нарисовать ее с нуля, и я нашел в своих ранних прототипах некоторые корректировки, которые помогли конструкции работать с печатью FDM.

Наконец, почему гласные удаляются как из Elemnt, так и из Blendr? Они дорогие?; Д

Распечатать инструкции

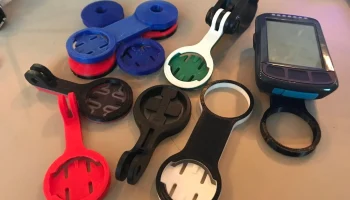

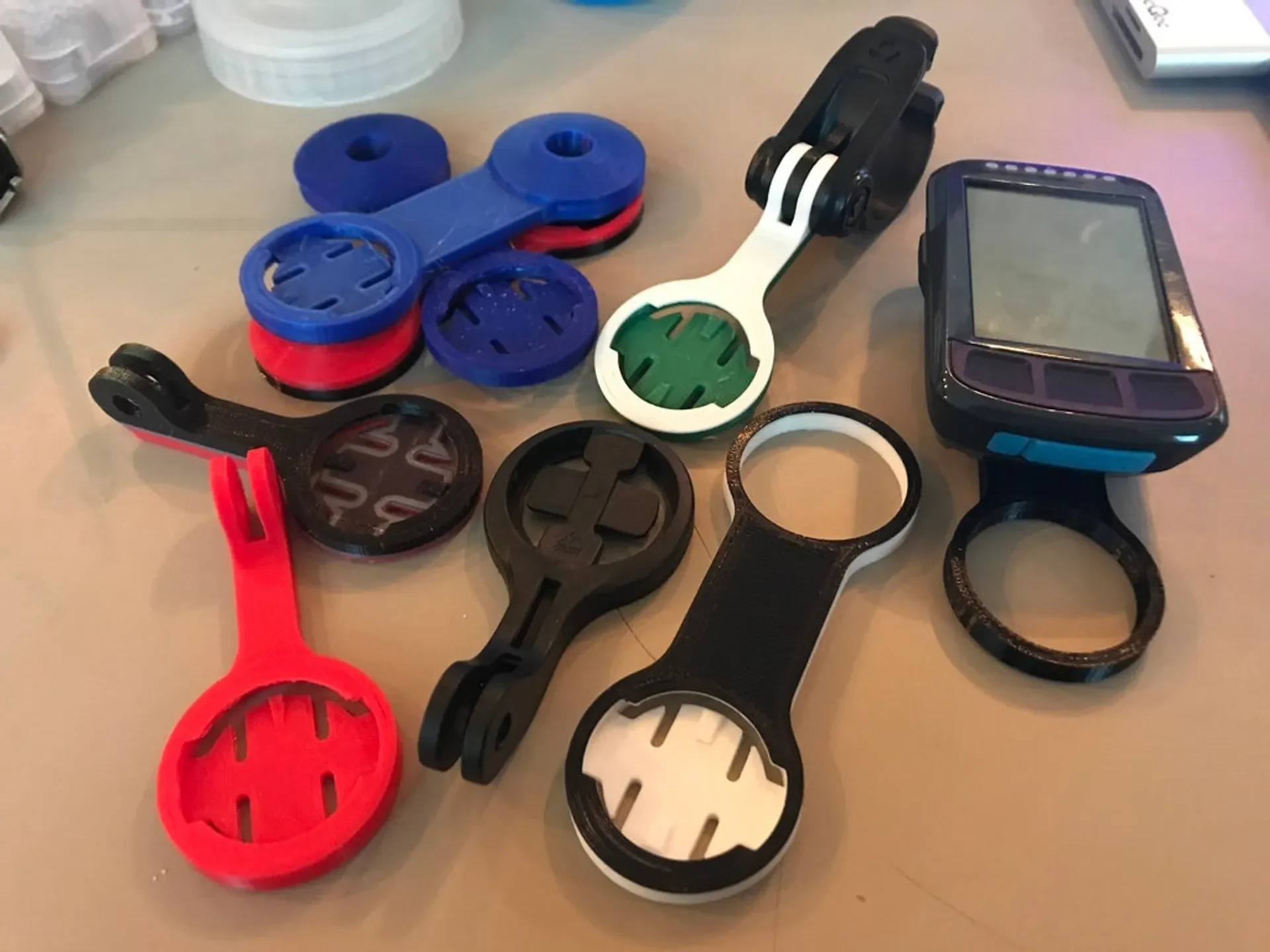

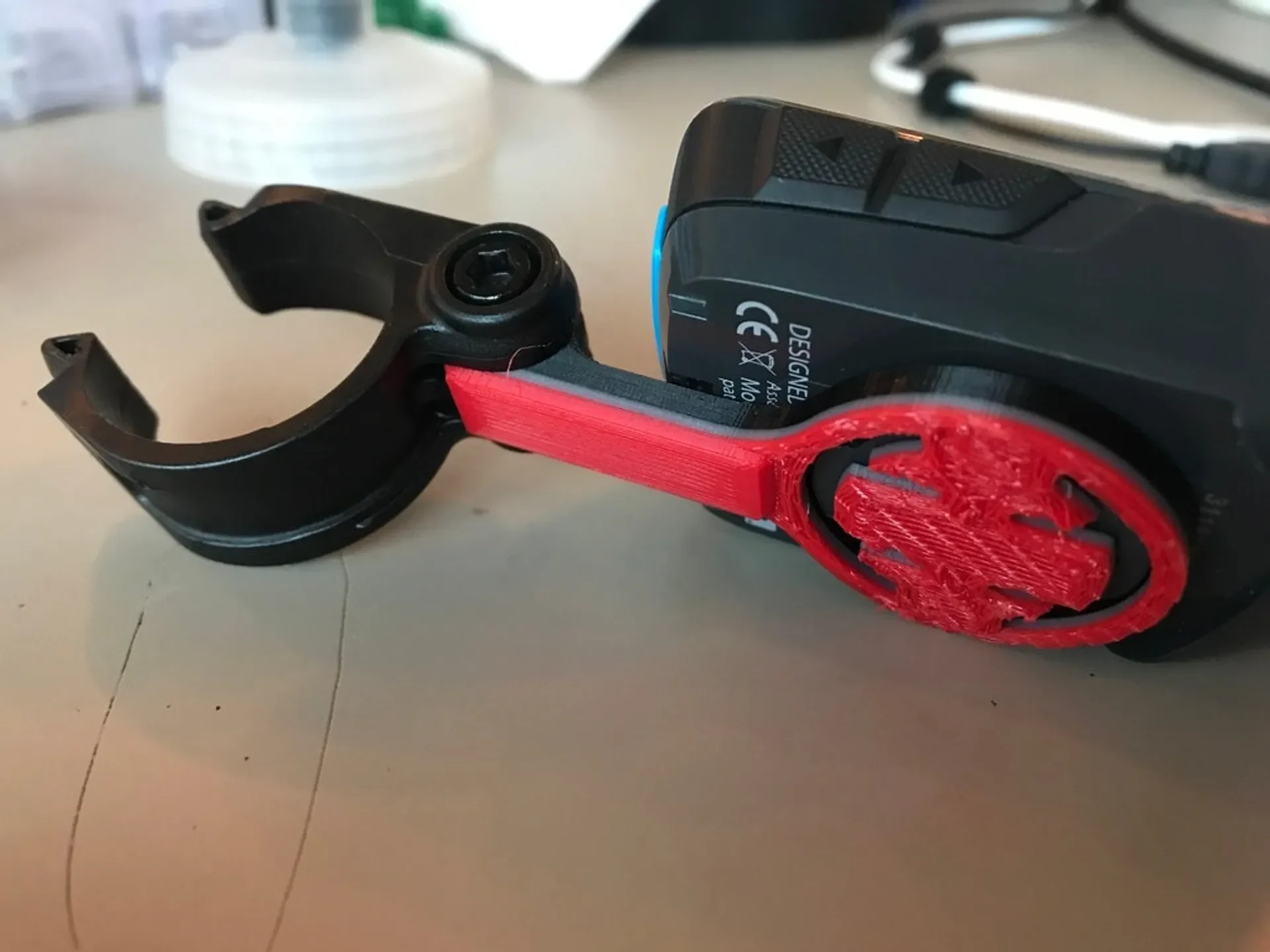

Как вы можете видеть на фотографиях, прототипы были напечатаны с использованием множества различных нитей, большинство из которых были PLA. Для моего окончательного прототипа я использовал ABS для долговечности и термостойкости. Подойдет практически все, хотя PLA, вероятно, не выдержит условий высокой температуры, например, внутри автомобиля летом.

Я всегда стараюсь проектировать так, чтобы опоры были минимизированы, но здесь они очень необходимы. Для среднего крепления они действительно необходимы только для поддержки кромок самого крепления. Для высокого крепления вам, вероятно, захочется совместить поля с множеством опор. Вы можете попробовать перевернуть его вверх дном, но тогда качество поверхности лицевой части крепления, вероятно, пострадает.

У меня также были хорошие результаты при печати этих отпечатков при более высокой температуре, чтобы увеличить адгезию слоя, что действительно важно для двух маленьких выступов, которые удерживают компьютер на месте после его установки. Я обнаружил, что довольно резкий наклон боковых выступов (угол уклона -40 градусов) помогает им не сломаться, что случалось на нескольких ранних прототипах.
