Ручной выключатель блокировки передней подвески Rockshox...

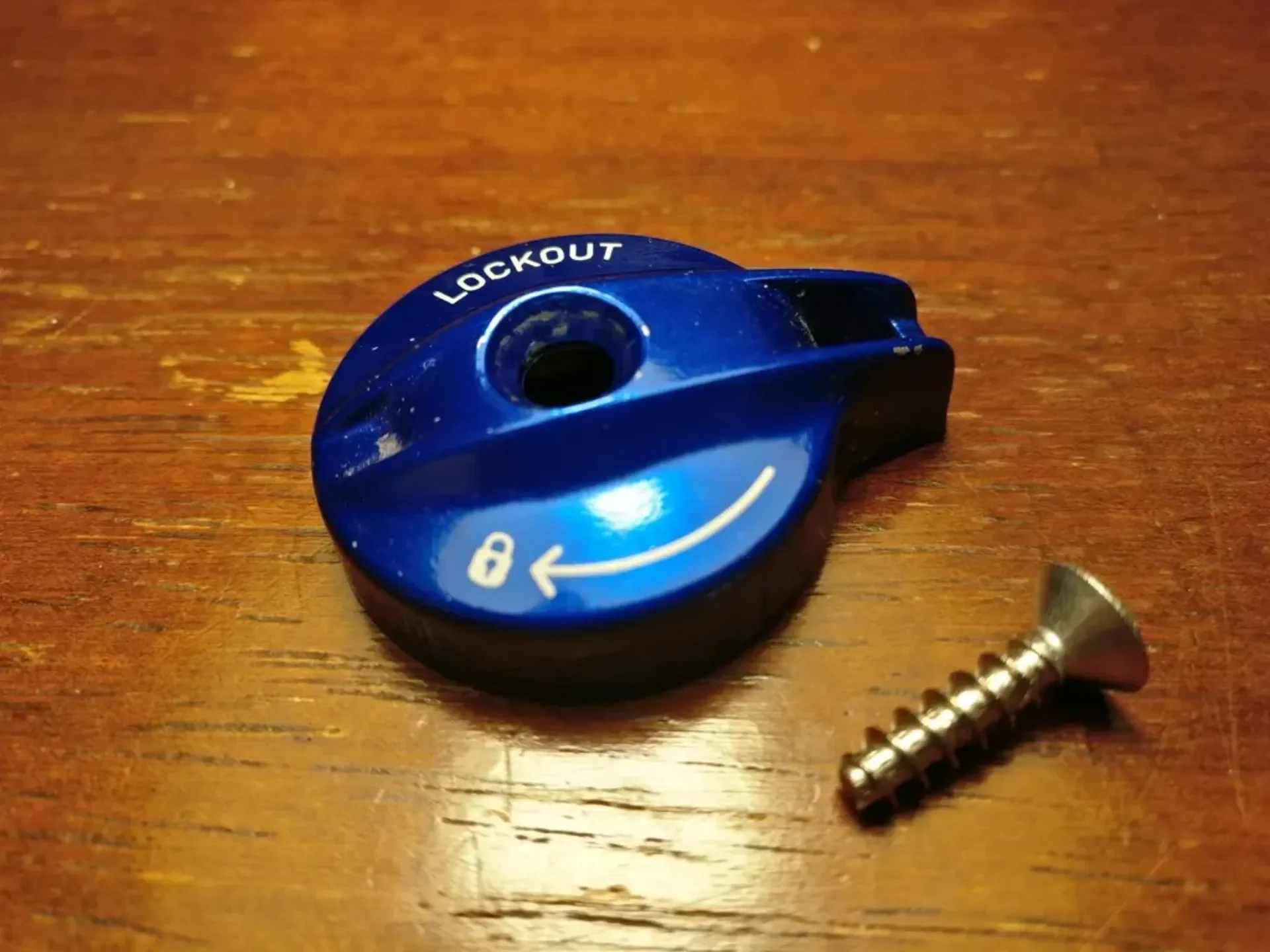

Это сменный выключатель блокировки для вилки Rockshox передней подвески.

Моя вилка представляет собой спиральную вилку, поэтому я не знаю, работает ли она с их воздушными вилками.

Он был прикреплен винтом с крупной резьбой из листового металла/дерева. Восьмиугольная вставка в нижней части соединяется с вилкой и используется для активации самой блокировки.

У меня вилка Rockshox Recon Silver, ход 100 мм, геометрия G2. Я не могу говорить о совместимости с другими форками. Геометрия заводной головки может отличаться, поэтому переключатель может не подойти.

Как я это разработал

Снял размеры со своего переключателя.

Я предположил, что угол зенковки будет 90 градусов.

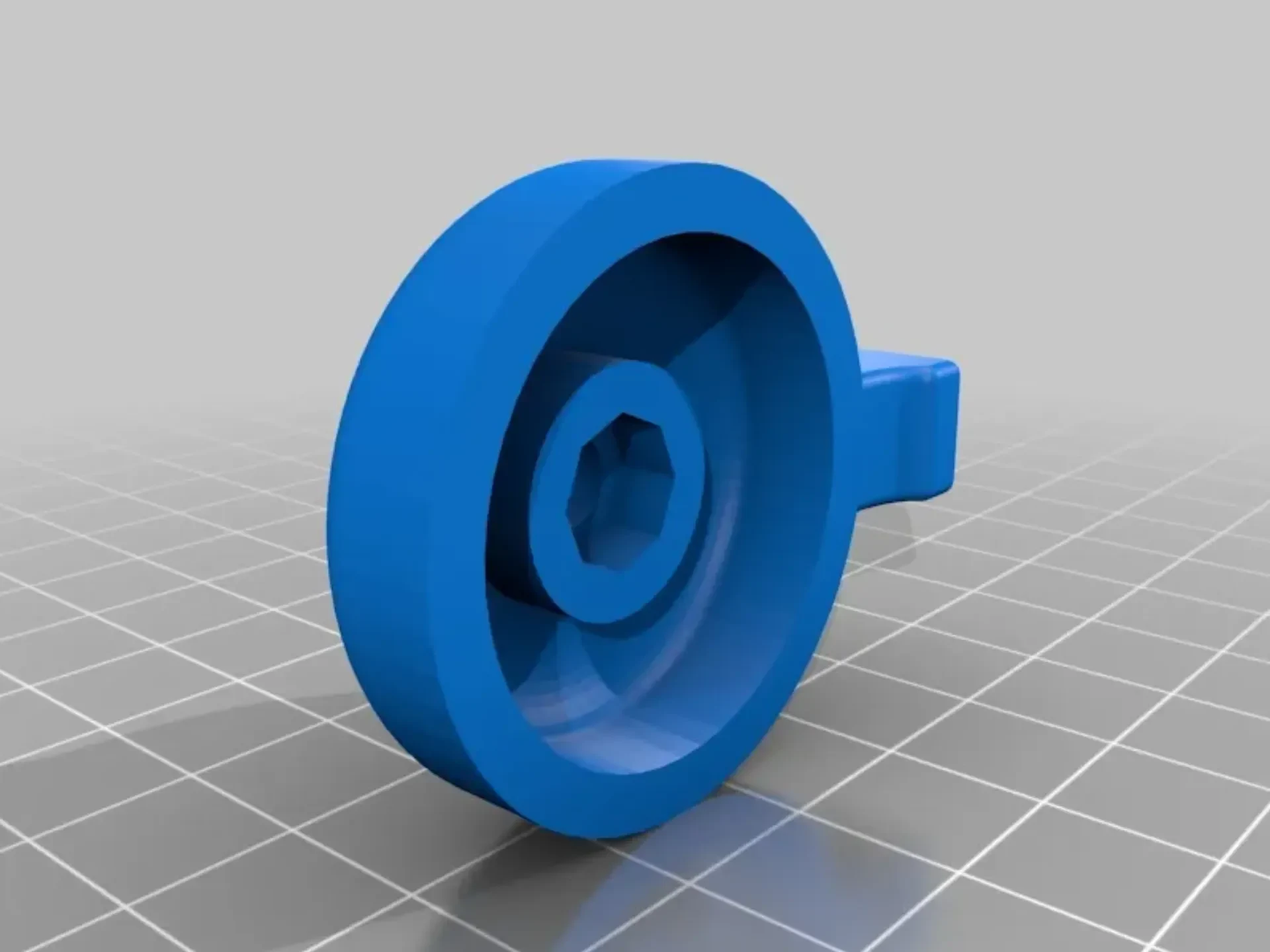

Я оптимизировал переключатель, чтобы сначала устранить препятствия на вилке и обеспечить хорошее прилегание к восьмиугольной дет��ли. Затем я увеличил толщину стенки до тех пор, пока она не достигнет вершины вилки, чтобы повысить прочность.

Обновления

25 июня 17: Функция восьмиугольника слишком велика. Нужен номинальный диаметр описанной окружности 9,5 мм для более свободной посадки и 9,4 мм для идеальной (плотной посадки). Вам придется нажать на переключатель, если вы выберете 9,4 мм. CAD составит 9,4 мм.

Категория: Запасные части
