Одиночные (1x) болты передней звезды...

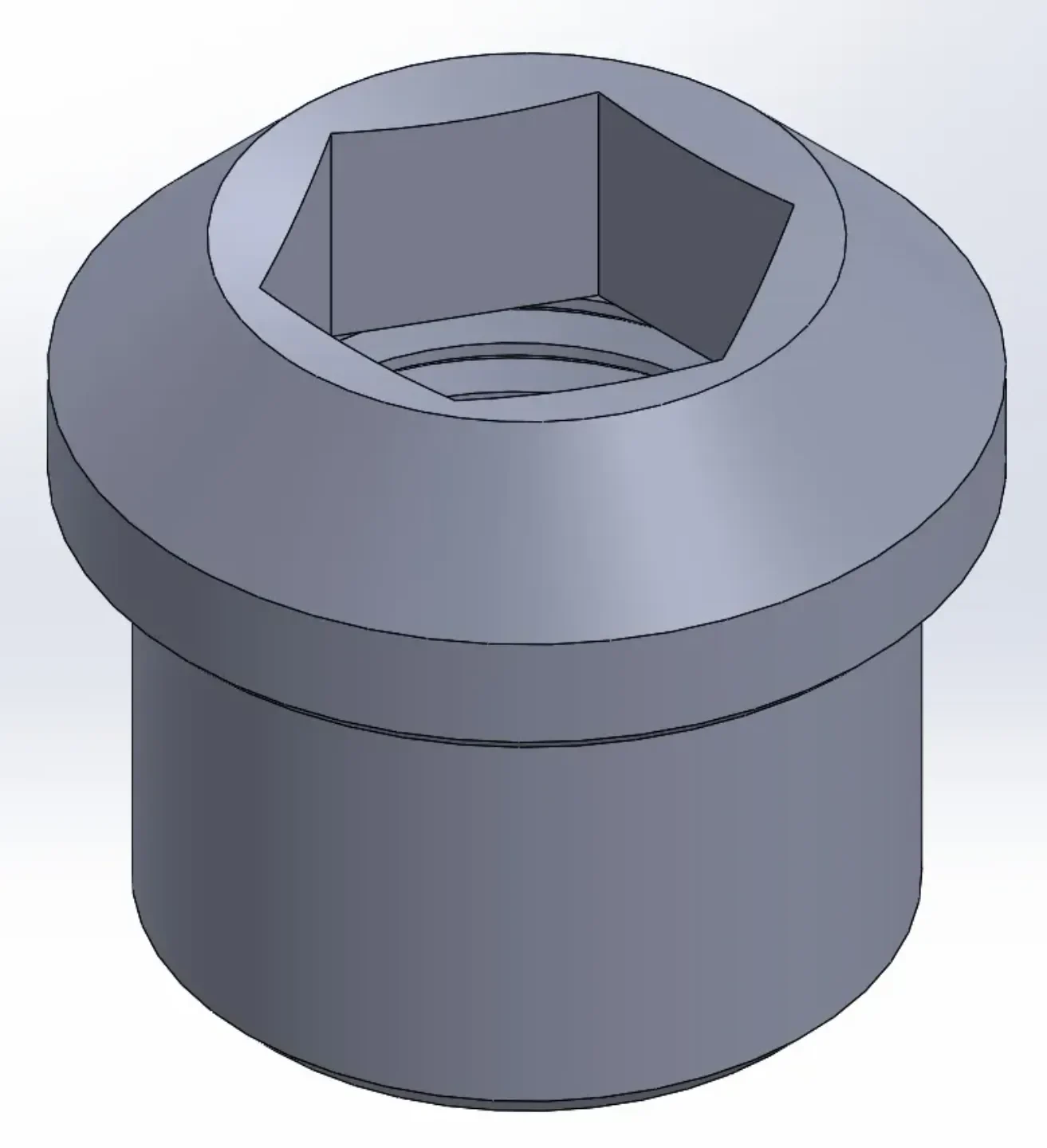

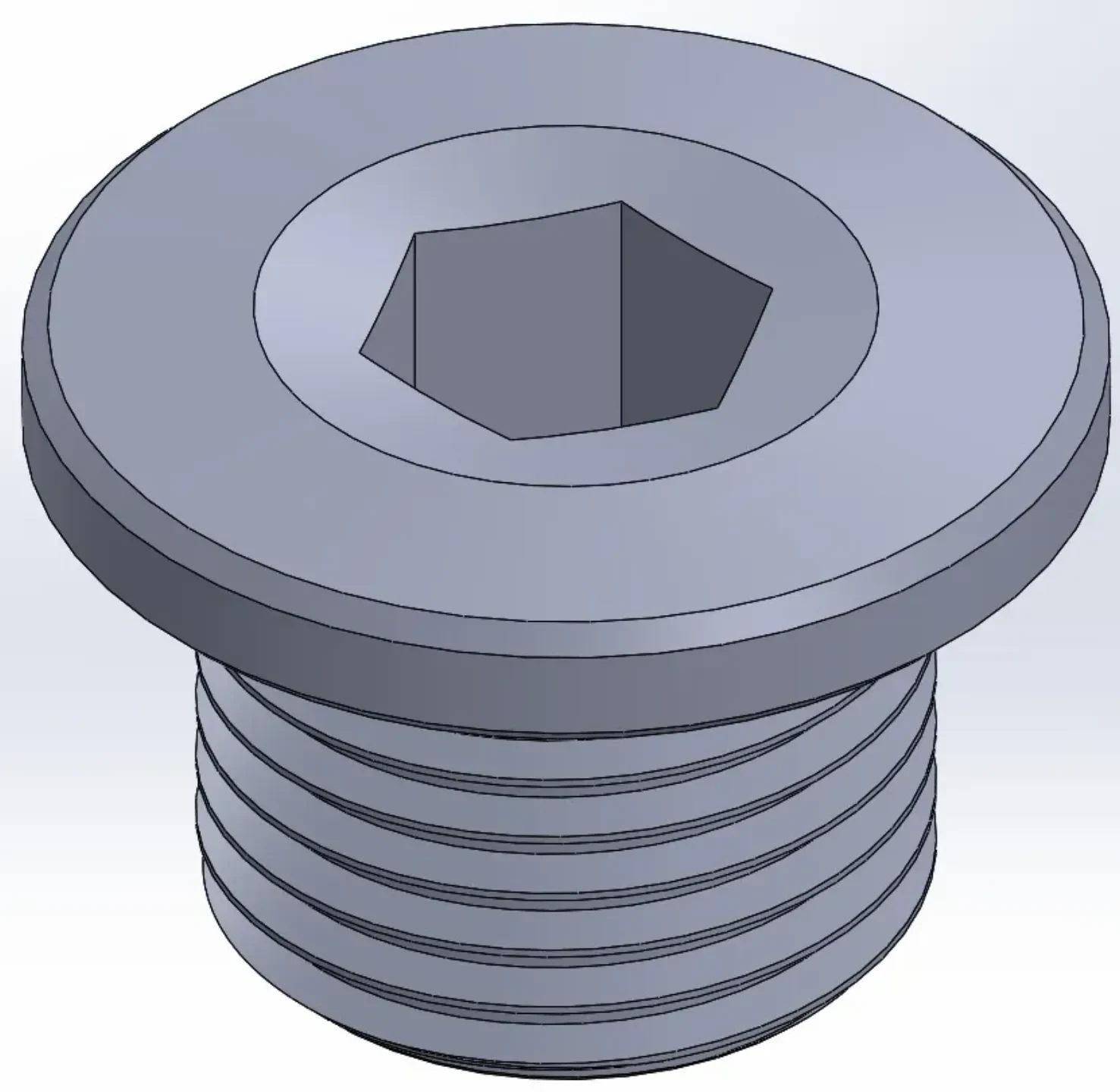

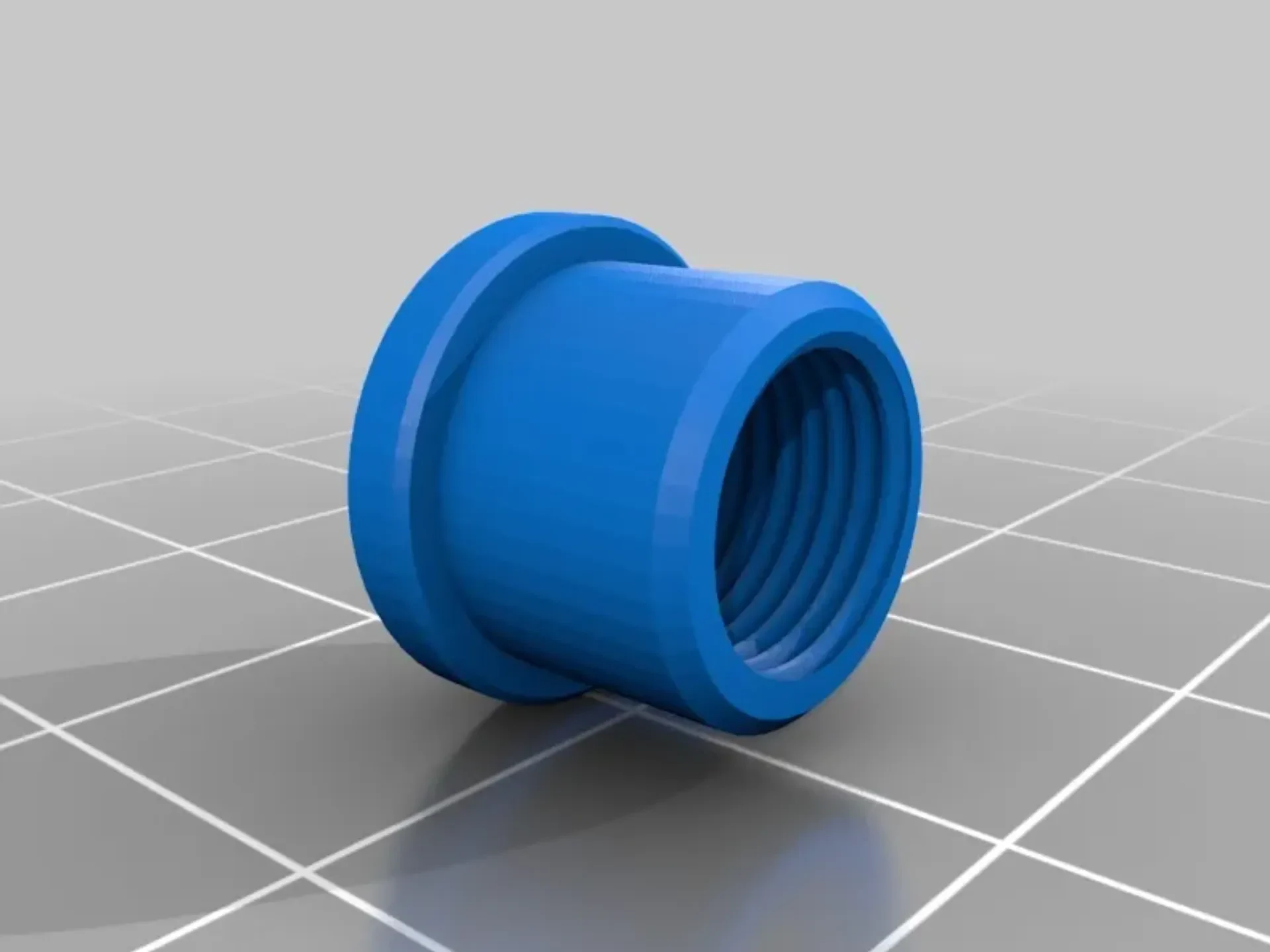

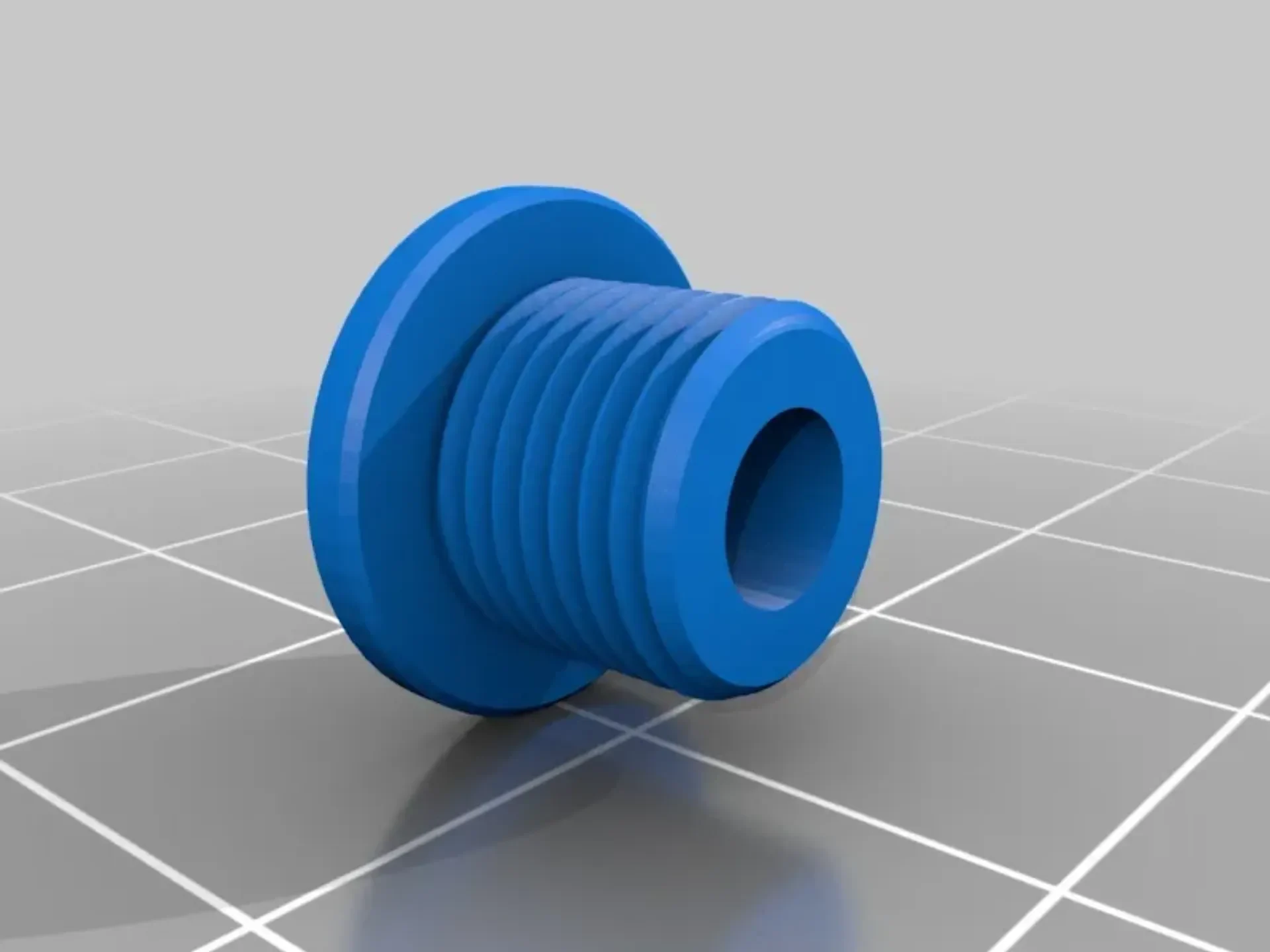

Модели с болтом и гайкой звездочки, для использования с трансмиссиями 1x.

Точнее, вы сможете использовать их с любым одинарным шатуном (гусеничным, односкоростным) или установить стандартную (узкую или нет) звезду на двойную/тройную систему шатунов.

Если вы используете двойную шатун + одинарную звезду, вам может понадобиться проставка, чтобы продвинуть кольцо ближе внутрь. Я подозреваю, что это должна быть проставка примерно 2-3,5 мм. Это зависит от линии цепи вашей шатуны.

Размер зазора Wolf Tooth варьируется: 3,5 мм для горных шатунов (https://www.wolftoothcomComponents.com/collections/chainrings/products/94-bcd-for-5-arm-cranks) и около 2 мм для дорожных двойных шатунов (https://www.wolftoothcomComponents.com/collections/chainrings/products/130-bcd-cyclecross-chainrings)

Модель Solidworks, в некоторой степени основанная на модели Inventor от KsCustoms в GrabCAD (https://grabcad.com/library/chainring-bolts-8mm).

На дизайн повлияли болты звездочки Wolf Tooth (https://www.wolftoothcomComponents.com/products/set-of-4-chainring-bolts-nuts-for-1x).

Резьба имеет размер M8 x 0,75 (см. страницу «Основные понятия резьбы Park Tool»).

Они немного короче двойной/тройной версии (6 мм вместо 10 мм).

Я бы не стал это печатать на 3D-принтере. Скорее эталонная модель для тестирования сборок.

Для завинчивания требуется шестигранный кл��ч на 4 и 6 мм. Никакого специального гаечного ключа не требуется.
