Кронштейн циферблатного индикатора для стенда для правки ...

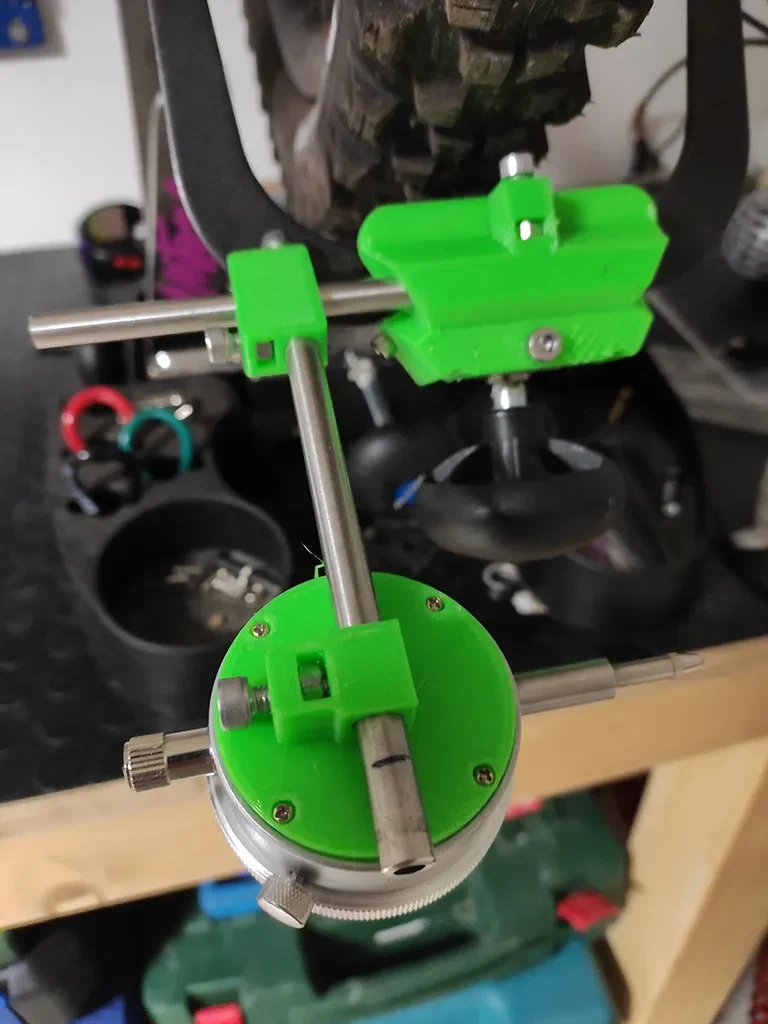

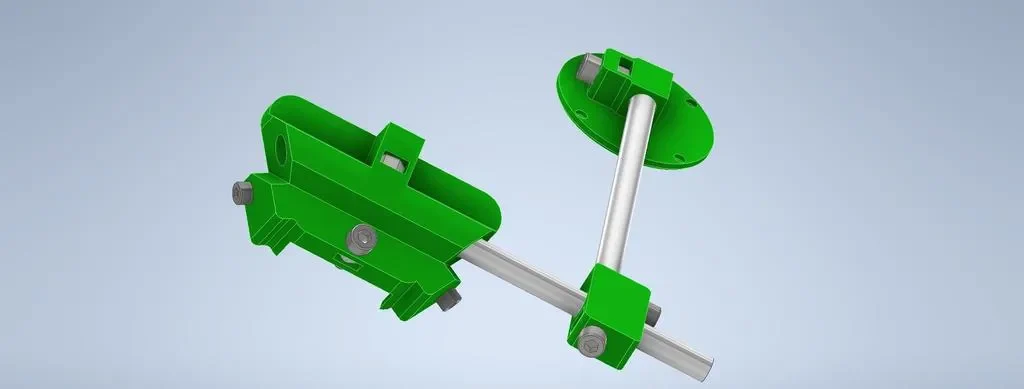

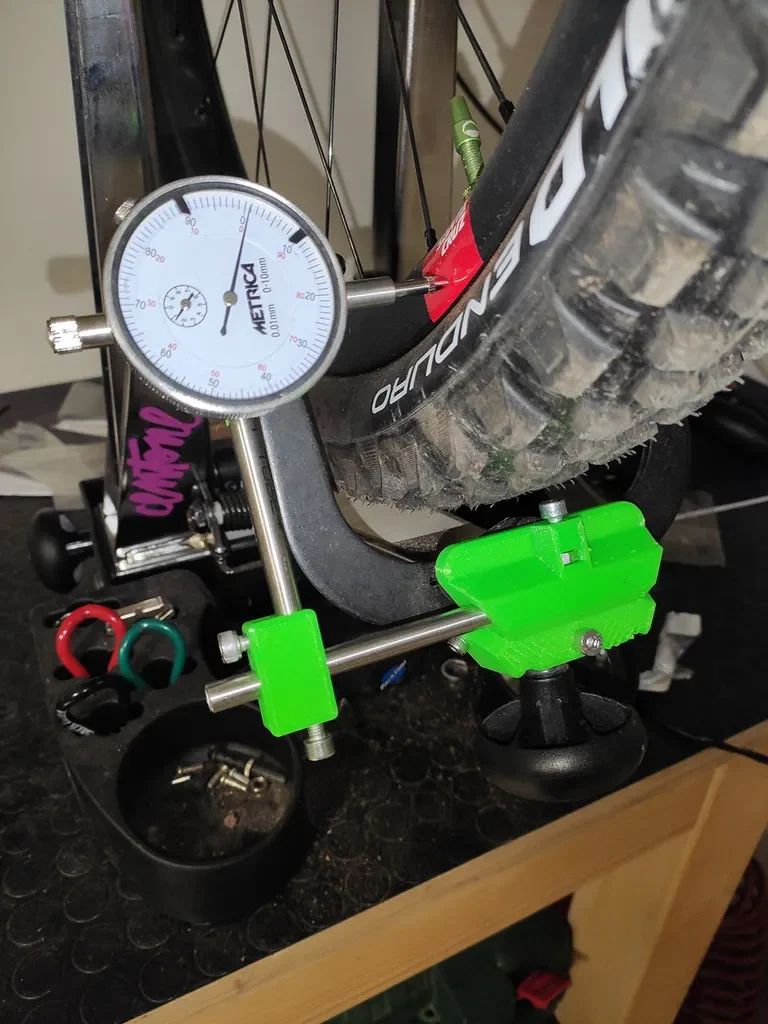

Кронштейн циферблатного индикатора для крепления циферблатного индикатора и измерения бокового допуска колеса. Он предназначен для установки на стенд для правки TS-2.2.

Аппаратное обеспечение

2x М4x20

2 гайки М4

4x М5x20

4 гайки М5

2x круглая алюминиевая трубка r 8 мм L 200 мм

циферблатный индикатор (у меня нет опоры сзади, поэтому я нарисовал заднюю крышку для соединения с трубкой)

В приложении вы можете найти 3 файла:

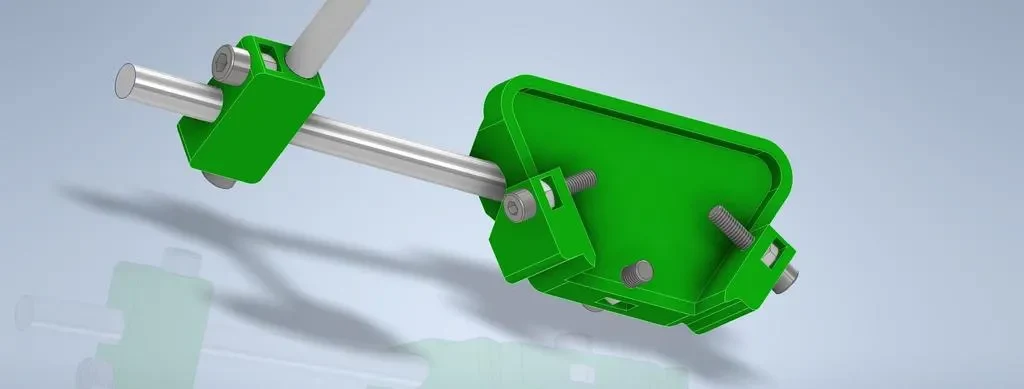

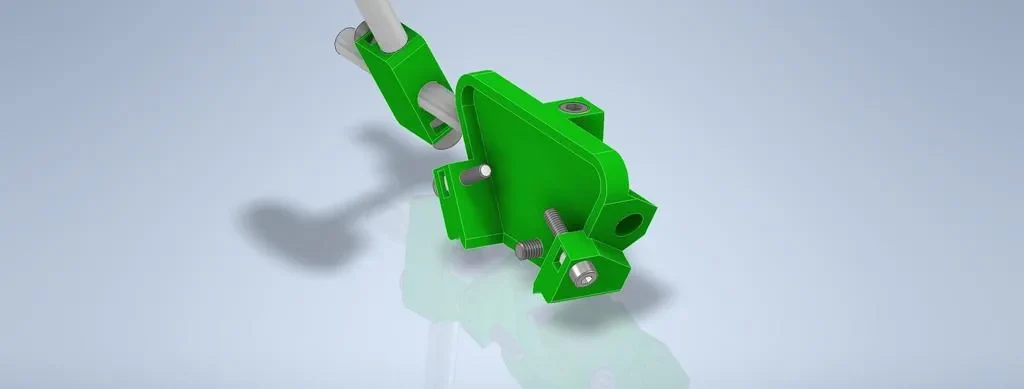

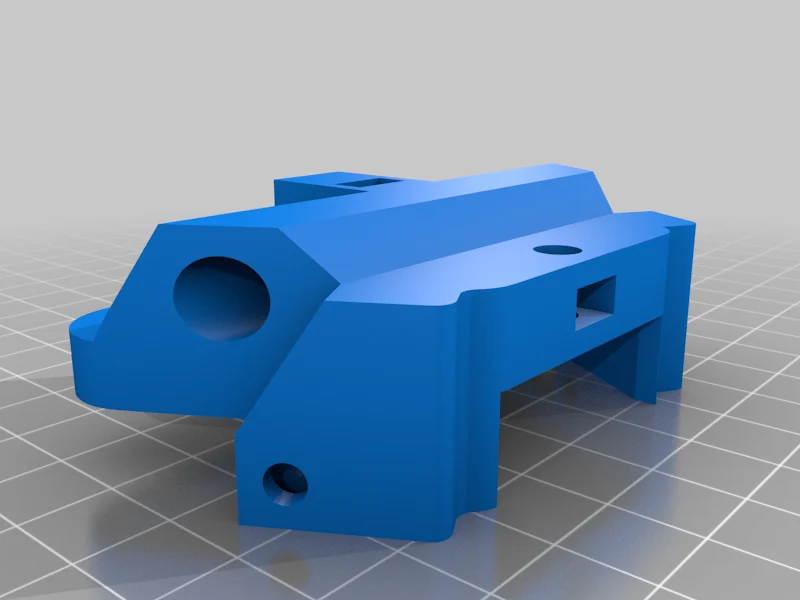

опора для подключения к правильному стенду
Разъем 90°
задняя крышка для моего циферблатного индикатора
Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

25%

Нить: SunLu PETG Green

Примечания:

нет

Пост-печать =============

Пост-печать

просто сборка

Как я это разработал ===================

Как я это разработал

Разработано в SolidWorks
