Удаленная система блокировки Rockshox......

Это детали, необходимые для сборки системы удаленной блокировки вашей передней амортизационной вилки Rockshox.

Совместимость не гарантирована.

Как я это разработал

http://www.alshub.com/Blog/Entries/2011/5/20_Putting_it_All_together.html

и просто общие исследования.

Разработан для моей вилки Rockshox Recon Silver, 100 мм, с геометрией G2.

Сборка

Вам понадобится:

переключатель, индексированный, вероятно, был бы предпочтительнее. Правая/левая не имеет значения.
корпус кабеля
трос переключения передач
Болт М5, просто должен быть достаточно длинным.
Гайка M5: вставка рассчитана на гайку с расстоянием между параллельными сторонами 8,05 мм.
Растягивающая пружина: должна быть достаточно жесткой, чтобы перевести ручной выключатель блокировки в открытое положение (против часовой стрелки). У меня толщина 0,70 мм, длина 35 мм, внутренний диаметр 7,56 мм, внешний диаметр 8,79 мм. На упоре и т. д. имеется изогнутая поверхность, позволяющая использовать небольшой диапазон пружин.
Крепежная пластина для троса Shimano. Они должны быть довольно распространены. Попросите у вашего LBS запасной.

Эти напечатанные на 3D-принтере детали

направляющая троса рулевой вилки: http://www.thingiverse.com/thing:2301284

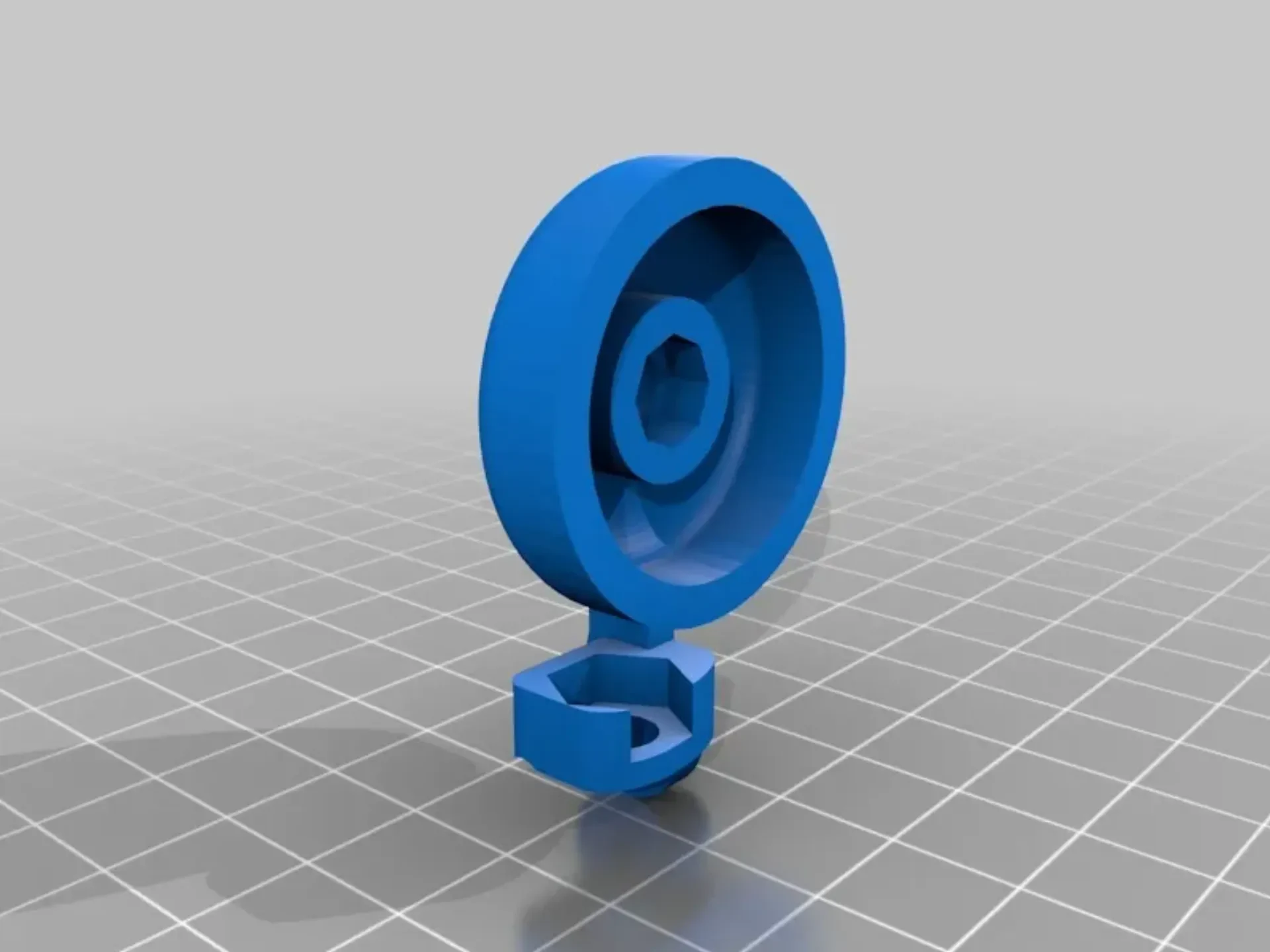

переключатель + тросовый анкер

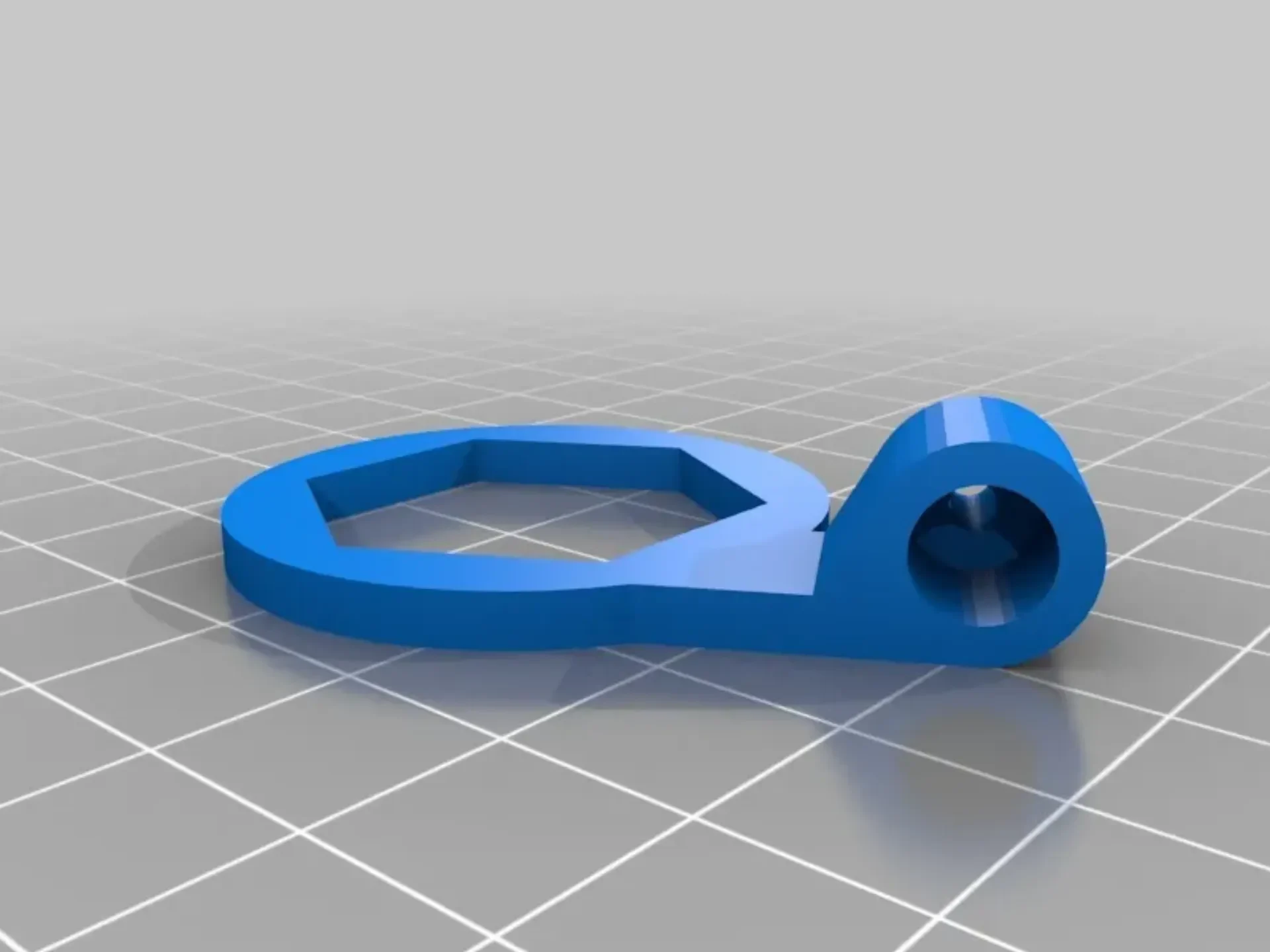

стопор троса

Установите переключатель, установите трос и корпус длиной, необходимой для достижения упора троса на головке вилки. Используйте направляющую троса рулевог�� управления, чтобы проложить трос под нижней трубой и за коронкой вилки.

Снимите имеющийся переключатель блокировки, но сохраните прилагаемый к нему винт из листового металла с крупной резьбой (у меня потайная головка).

Переверните ограничитель троса. Он выровняется только в 1 из 6 положений; Я бы выбрал тот, который ближе всего к задней части велосипеда. Затем наденьте сме��ный переключатель + фиксатор кабеля сверху. Закрепите винт обратно.

Пропустите трос через пружину и добавьте анкерную пластину Shimano, затем закрепите ее болтом и гайкой M5.

Крепежная пластина для троса Shimano
