Консольная тормозная подвеска с короной вилки......

http://www.tektro-usa.com/category.php?catid=188&productid=1096 Несколько версий Tektro «Регулируемая подвеска для кабеля с вилочной коронкой».

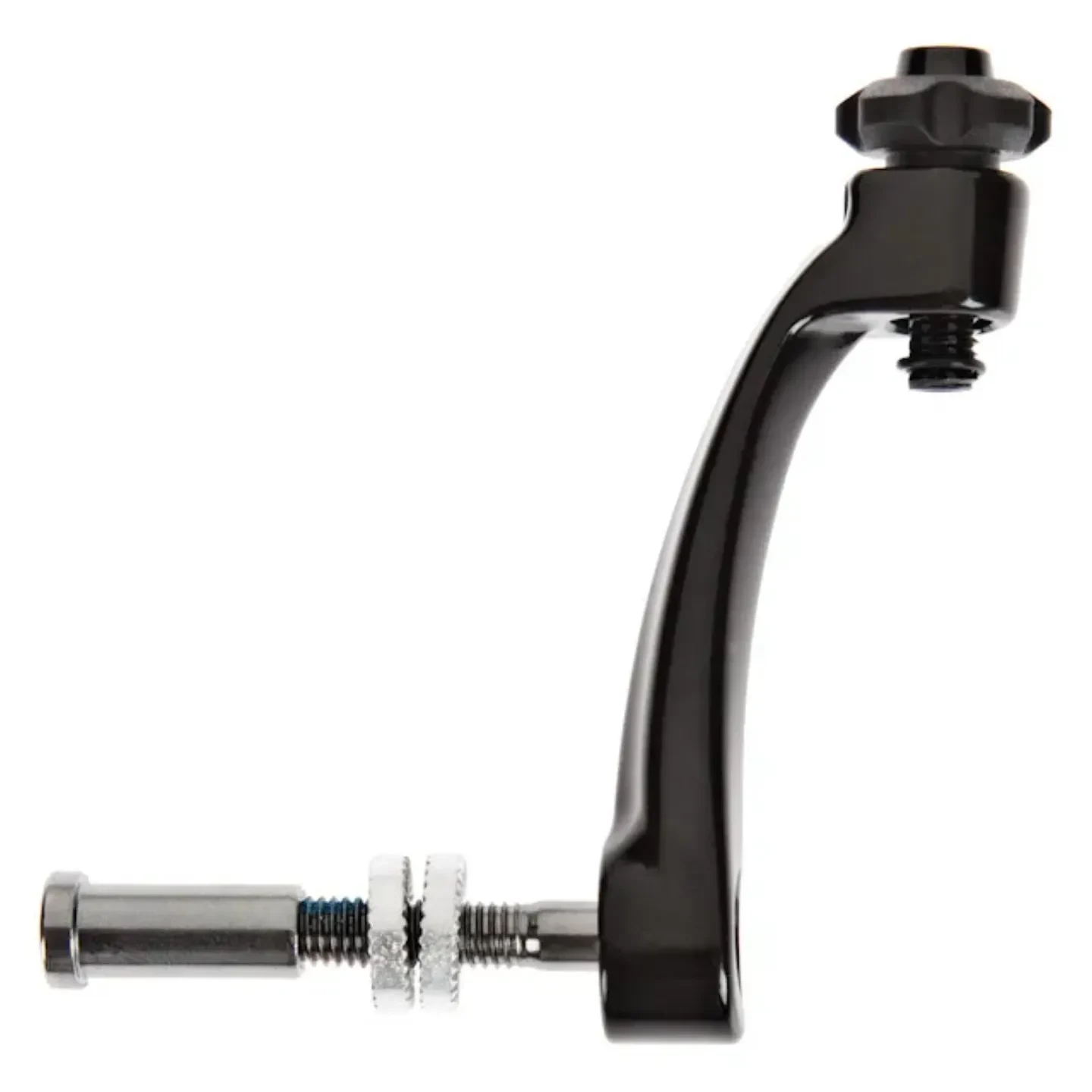

Мое эталонное изображение предоставлено. Первая версия является практически идентичной копией.

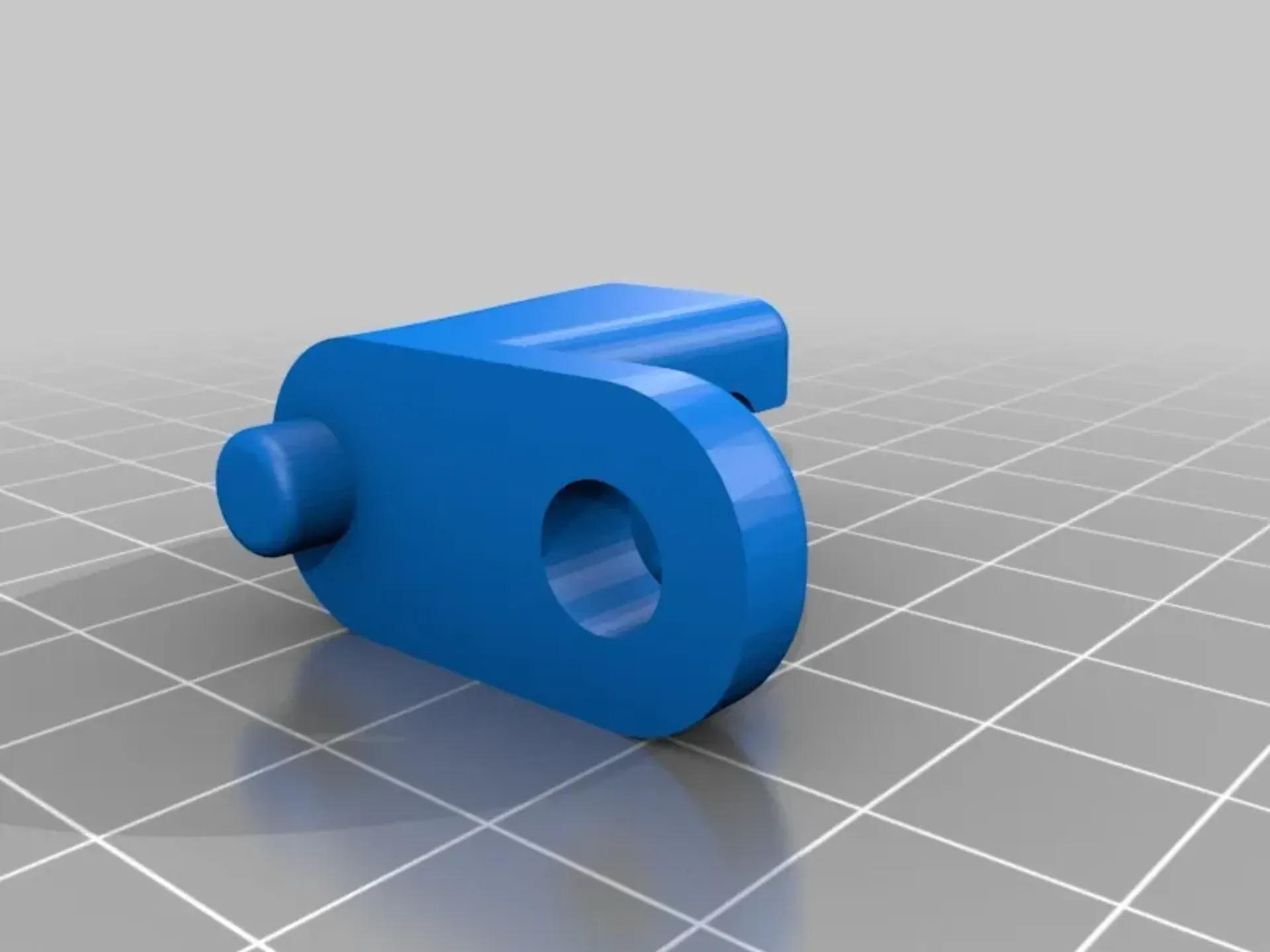

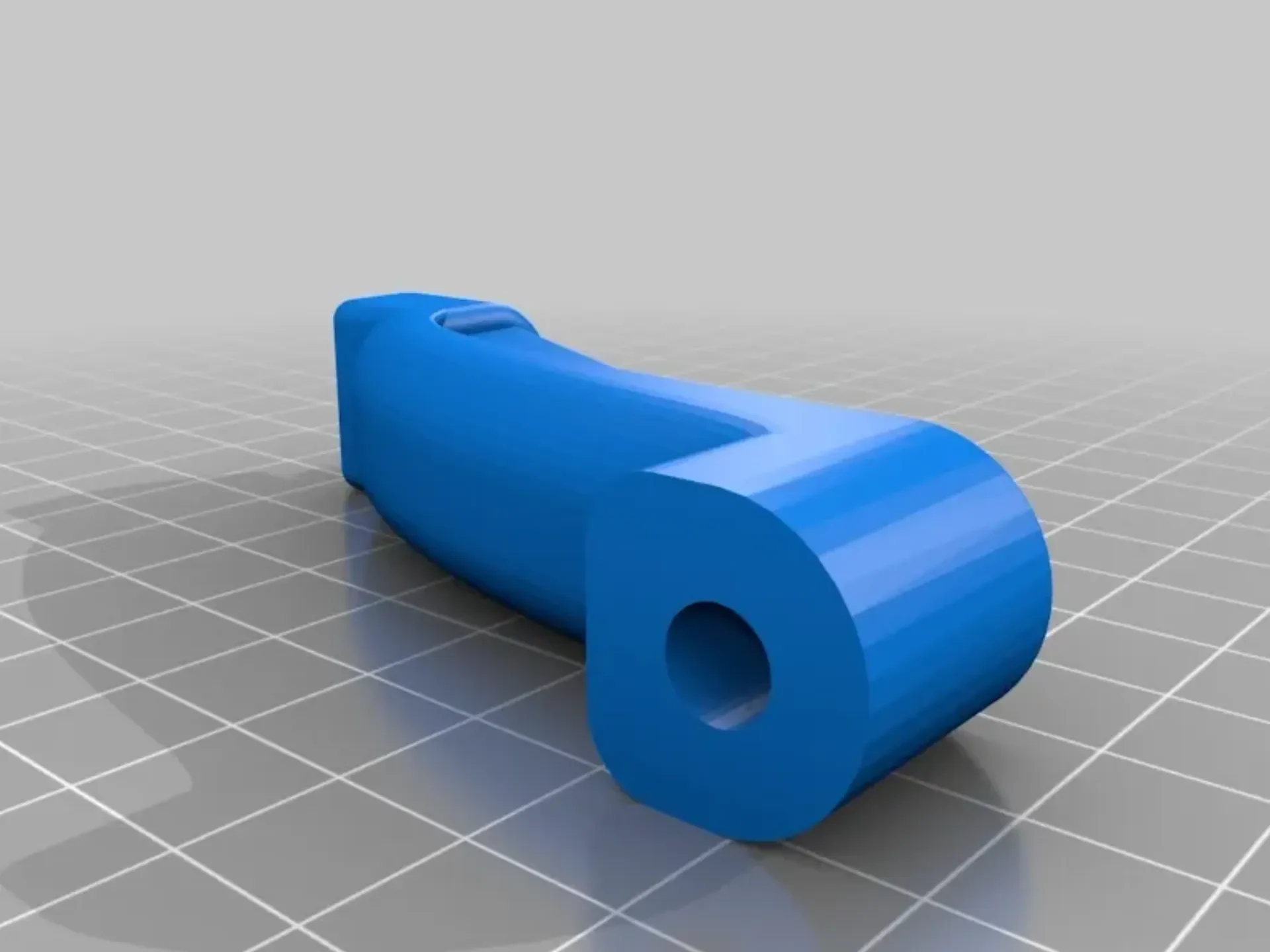

Их размер таков, что подойдет любой стандартный регулятор тормозного цилиндра. Вырез (дополнительная функция, отсутствующая в оригинале) позволяет значительно ускорить установку/снятие кабеля. Они не будут ввинчиваться, и не принуждайте их. Используя контргайку, вы можете добиться того же эффекта регулировки, не соединяя эти детали вместе. Я не проверял, как они ведут себя в условиях вибрации/длительных поездок, да и вы не должны этого делать, если только вы их не обрабатываете. Если да, измените размер этого отверстия до нужного размера и постучите по нему.

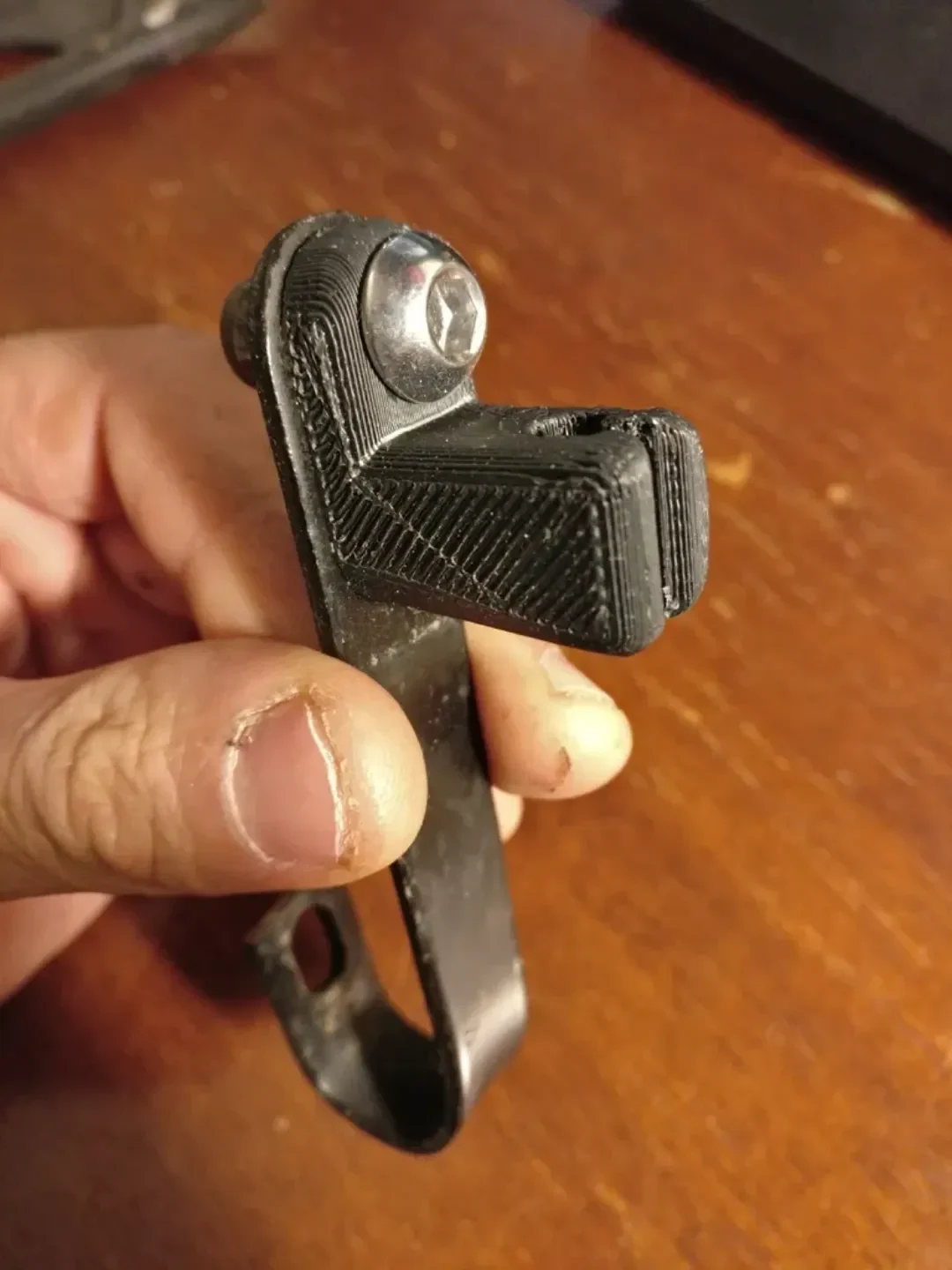

Единственное, что в итоге сработало, — это четвертая версия, но она крепилась к довольно своеобразной стальной детали, которая раньше служила креплением для отражателя. Я согнул эту деталь, придав ей форму, затем прикрепил к ней четвертую версию с помощью болта диаметром 5 мм и контргайки. Согнуть стальную деталь вручную было довольно сложно, но когда я ее установил, при включении переднего тормоза стальной кронштейн легко погнулся (хотя и не навсегда, и не настолько, чтобы тормоз чувствовал себя странно на рычаге). Я тоже не рекомендую этого. Пластик побелел, указывая на некоторый износ при изгибе на 90 градусов, но он так и не сломался. Я снял его до того, как это могло произойти. Я даже не буду показывать вам, как появилась эта версия, потому что не рекомендую ее. Если вам все еще интересно и вы обещаете не повторять это, не приняв меры для повышения безопасности, свяжитесь со мной, и я вам п��кажу.

Если вы пропустили: НЕ ДЕЛАЙТЕ ЭТУ ЧЕРЕЗ 3D-ПЕЧАТЬ. ОНО СЛОМАЕТСЯ/НЕ ТОРМОЗИТСЯ, И ЭТО НЕБЕЗОПАСНО.

Как я это разработал

http://www.tektro-usa.com/category.php?catid=188&productid=1096 Справочник.

Единственная версия, которая работала. Обратите внимание на побелку в углу. Очень тяжелый, толстый кусок стали, но все равно сильно гнулся под действием тормозных сил.

Сборка и материалы ===================

Используйте длинный болт диаметром 6 мм, чтобы его головка утоплена, а также контргайку или утопленную гайку, если у вас такая вилка.

Безопасность

Поскольку они небезопасны, используйте их только в качестве декоративных или эталонных моделей или, по крайней мере, используйте фрезеровку алюминия с ЧПУ. Их невозможно использовать при 3D-печати.

Отказ от ответственности: используйте на свой страх и риск. Первые три версии совершенно ненадежны при 3D-печати. Не пытайтесь тормозить с ними. Они почти наверняка сломаются, если вы их не обработаете. Просто вставив болт диаметром 6 мм, пластик треснул в осевом направлении.

Категория: Запасные части
