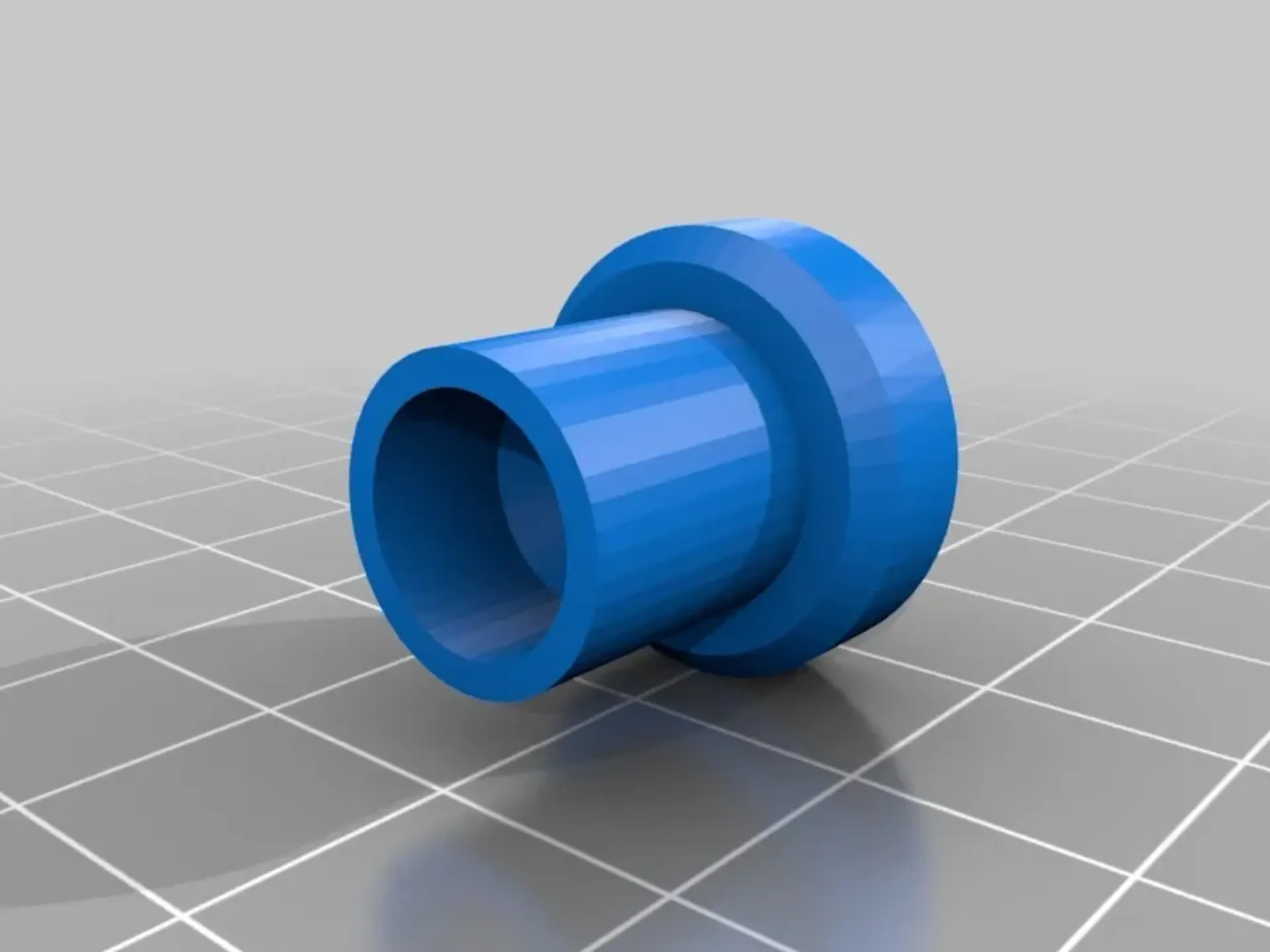

Сквозная ось от 12 мм до быстросъемных вставок 9 мм.......

НЕ ДЛЯ 3D-ПЕЧАТИ

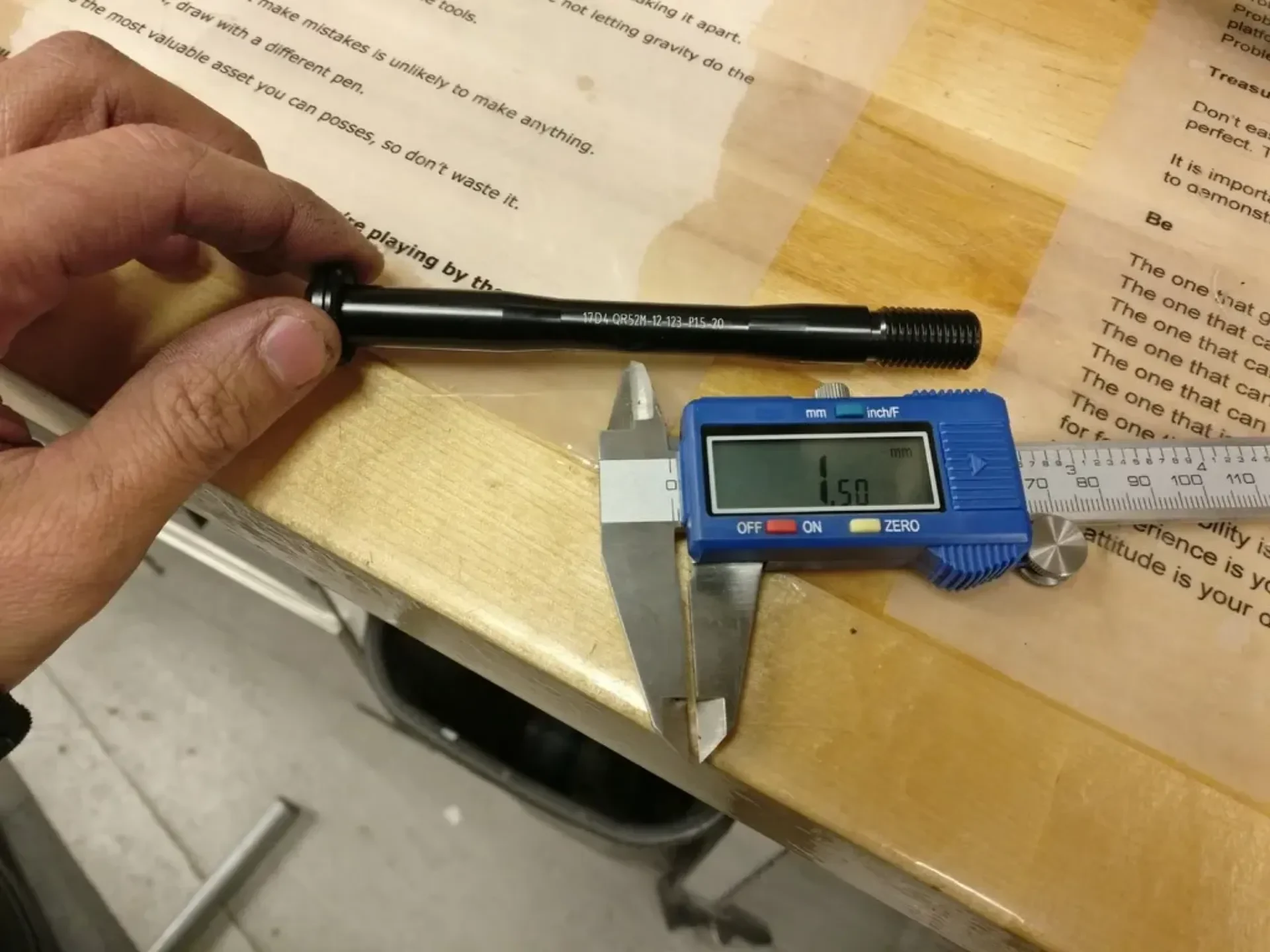

Это вставки, предназначенные для взаимодействия с вилкой, поставляемой в серии Fuji Jari, что позволяет использовать быстросъемные колеса спереди. Задняя часть уже трансформируется между сквозной осью 12 x 142 и QR 135 мм. Это вилка со сквозной осью (TA) размером 12 x 100 мм и шагом резьбы 1,5 мм.

Идея состоит в том, что, хотя размер контргайки (OLD) составляет 100 мм на 99% передних быстросъемных (QR) колес, сама ось втулки M9 x 1 мм номинально имеет ширину 108 мм. Стандартные вилки QR имеют прорезь (следовательно, дропаут), позволяющую втулке вставиться в нужное положение. Вы можете установить ступицу диаметром 108 мм в вилку, раздвинув каждую ножку наружу на волосок более чем на 4 мм с каждой стороны.

Все, что вы делаете, вы делаете на свой страх и риск. Я протестировал переднюю втулку QR на этой вилке Fujicarbon.

(распространение вручную и все такое) без особых проблем.

Не знаю, совместимо ли это с аналогичными вилками.

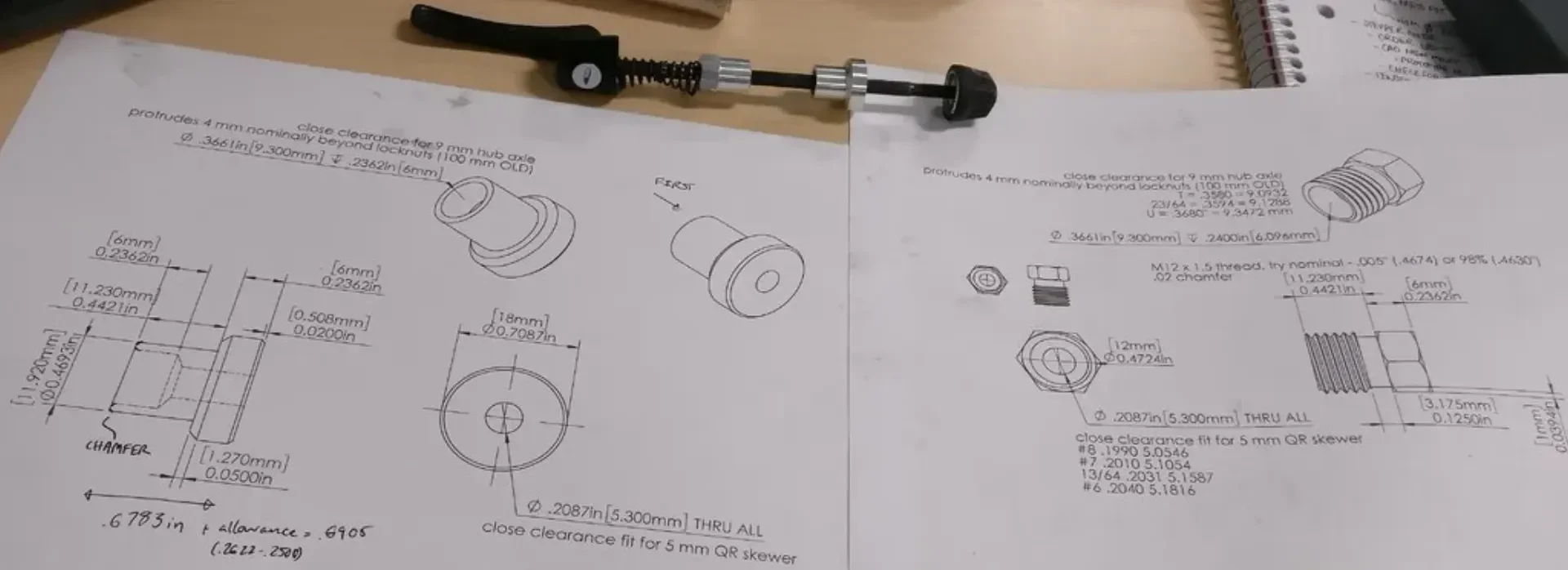

Вытачивал на токарном станке, затем фрезой вырезал шестигранные лыски диаметром 12 мм. Я бы не рекомендовал это для 3D-печати. Я предоставил вам файлы SLDPRT и SLDDRW. Чертежи были обновлены с момента последней обработки деталей.

Вам может понадобиться задний (читай: более длинный) шампур QR, поскольку эффективная ширина зажима будет намного больше.

Размеры указаны в дюймах/мм, так как я работал в механическом цехе с имперским УЦИ.

Непроверенный. Я все еще жду возможности нарезать резьбу М12 х 1,5 на вставке со стороны привода.

Дизайн

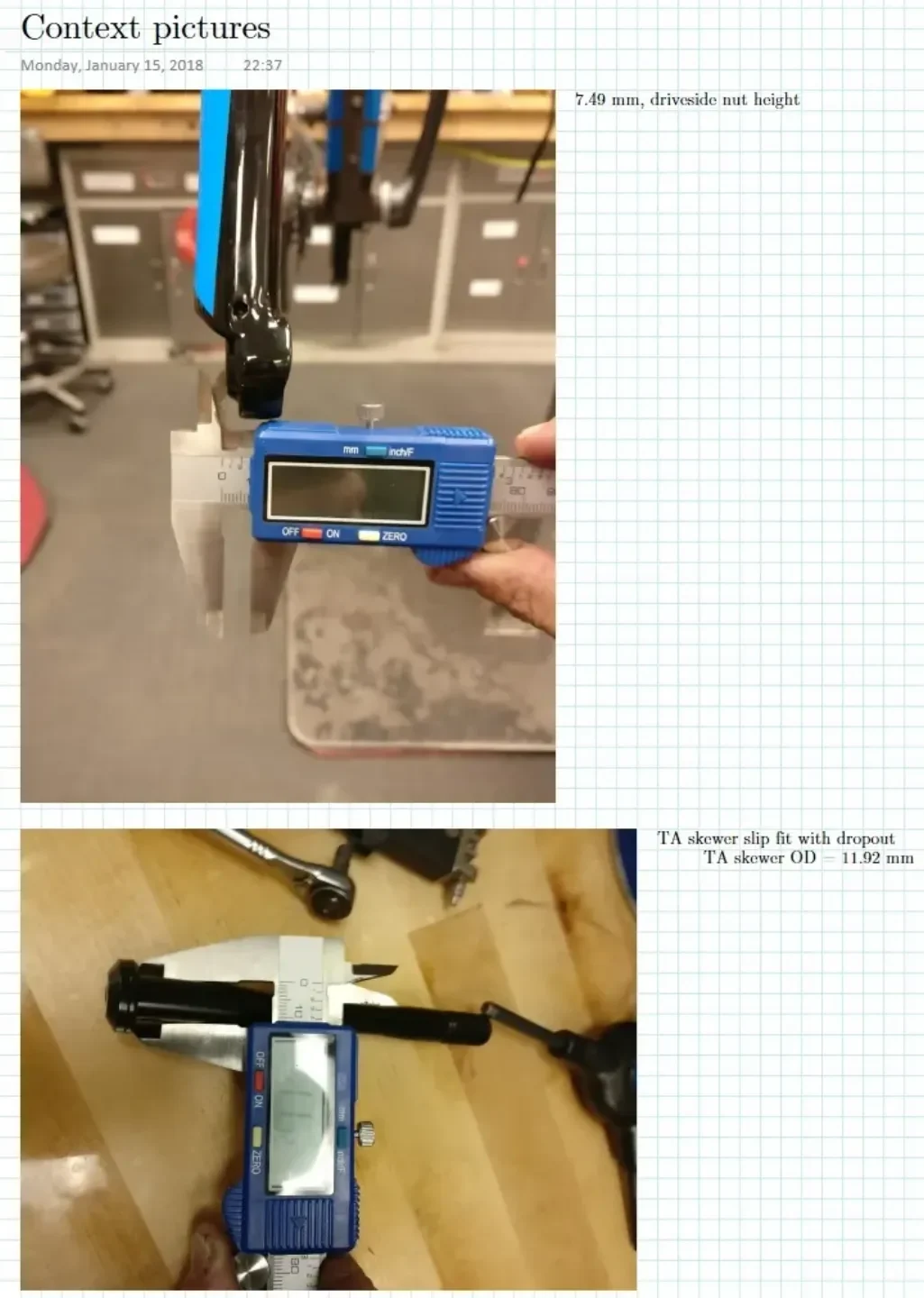

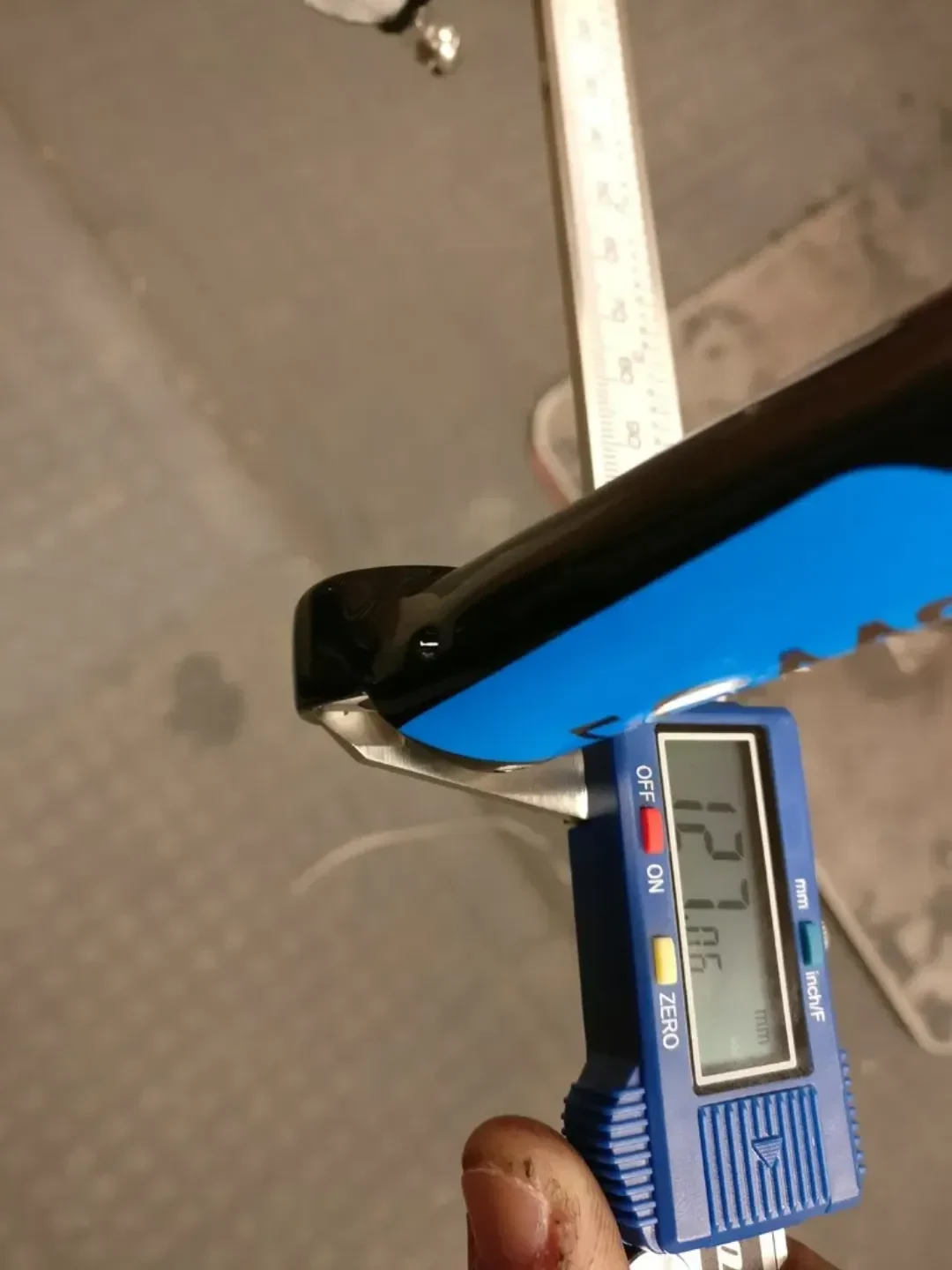

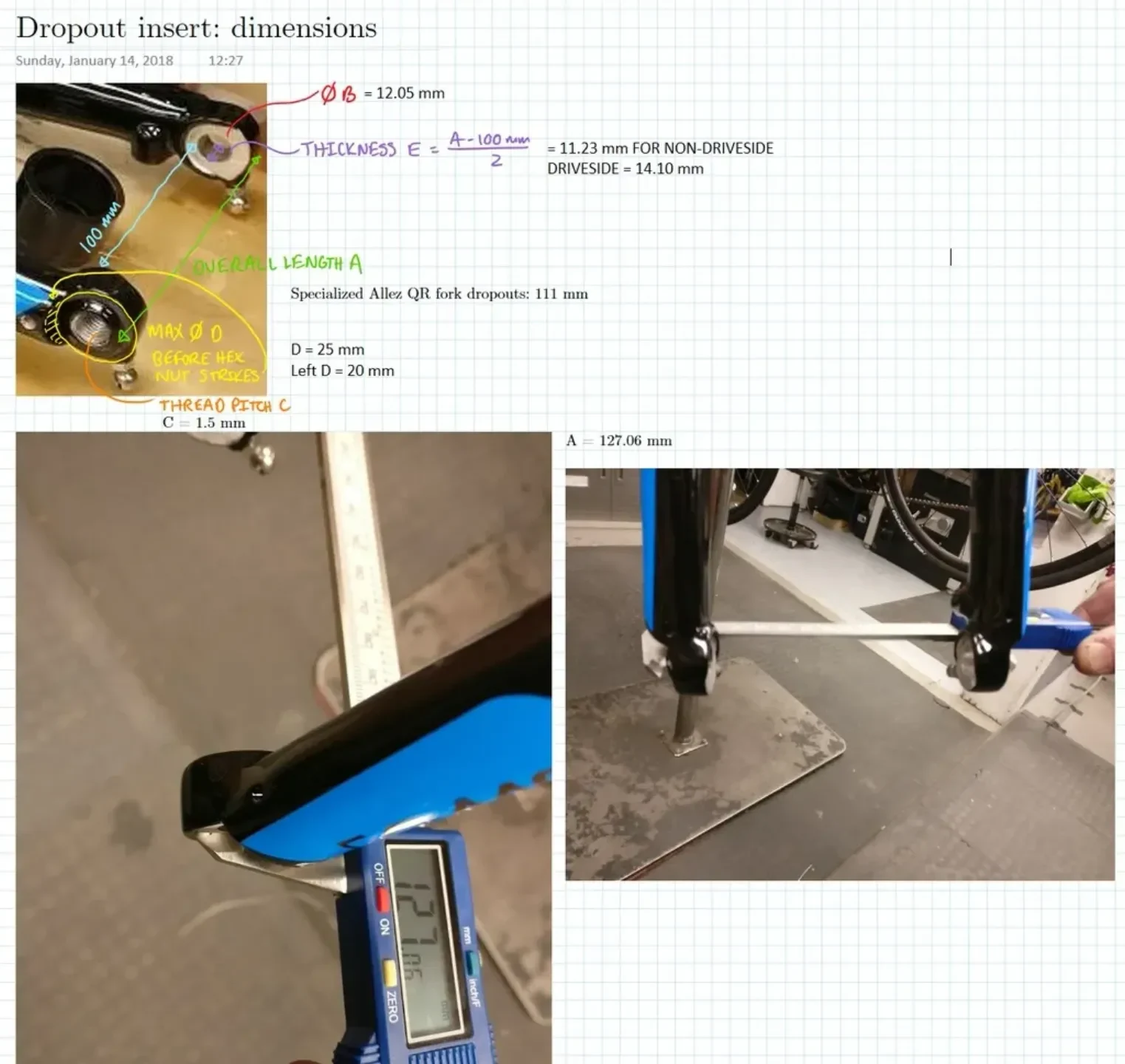

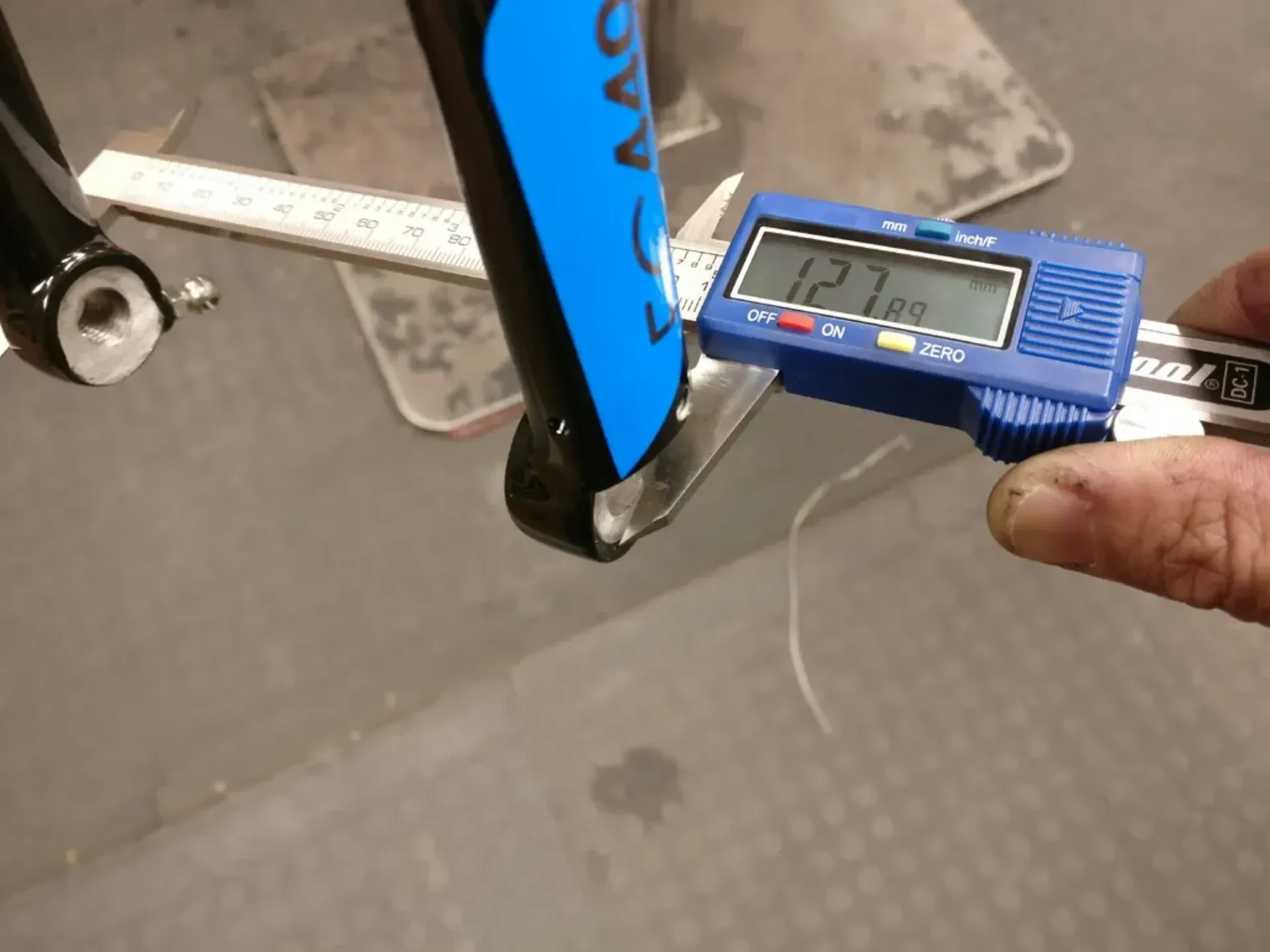

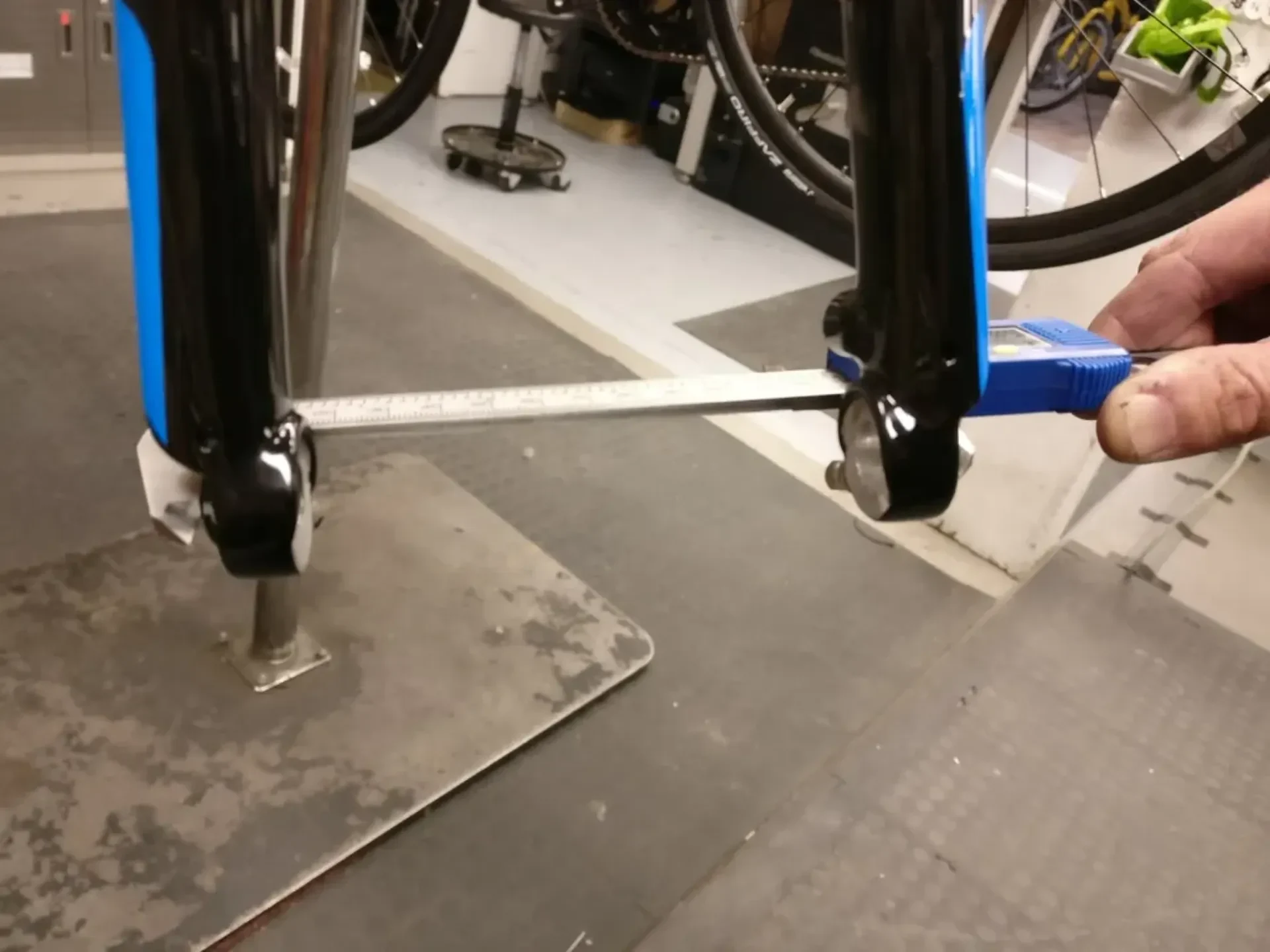

В комплект входит множество фотографий, которые я ис��ользовал для справки.

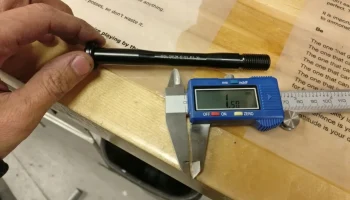

https://www.parktool.com/blog/repair-help/basic-thread-concepts#article-section-6 Оси передних ступиц QR имеют размер M9 x 1 мм. QR-шампуры имеют размер M5 x 0,8 мм AFAIK. Для справки я включил очень грубую CAD-схему QR-вертела и оси ступицы.

Обе вставки высверлены на глубину 6 мм, так как ось ступицы номинально выступает за пределы СТАРОЙ на 4 мм.

Я перечислил несколько сверл дюймового стандарта, наиболее близких к вертелу QR диаметром 5 мм и оси ступицы QR диаметром 9 мм с плотным зазором — в итоге я выбрал сверла № 8 и буквы Т соответственно с отличными результатами посадки.

Для справки: втулка Shimano FH-M615 имеет зазор для вертела около 5,3 мм (в отличие от примерно 5,05 мм с этими вставками) — настолько большие допуски приемлемы.

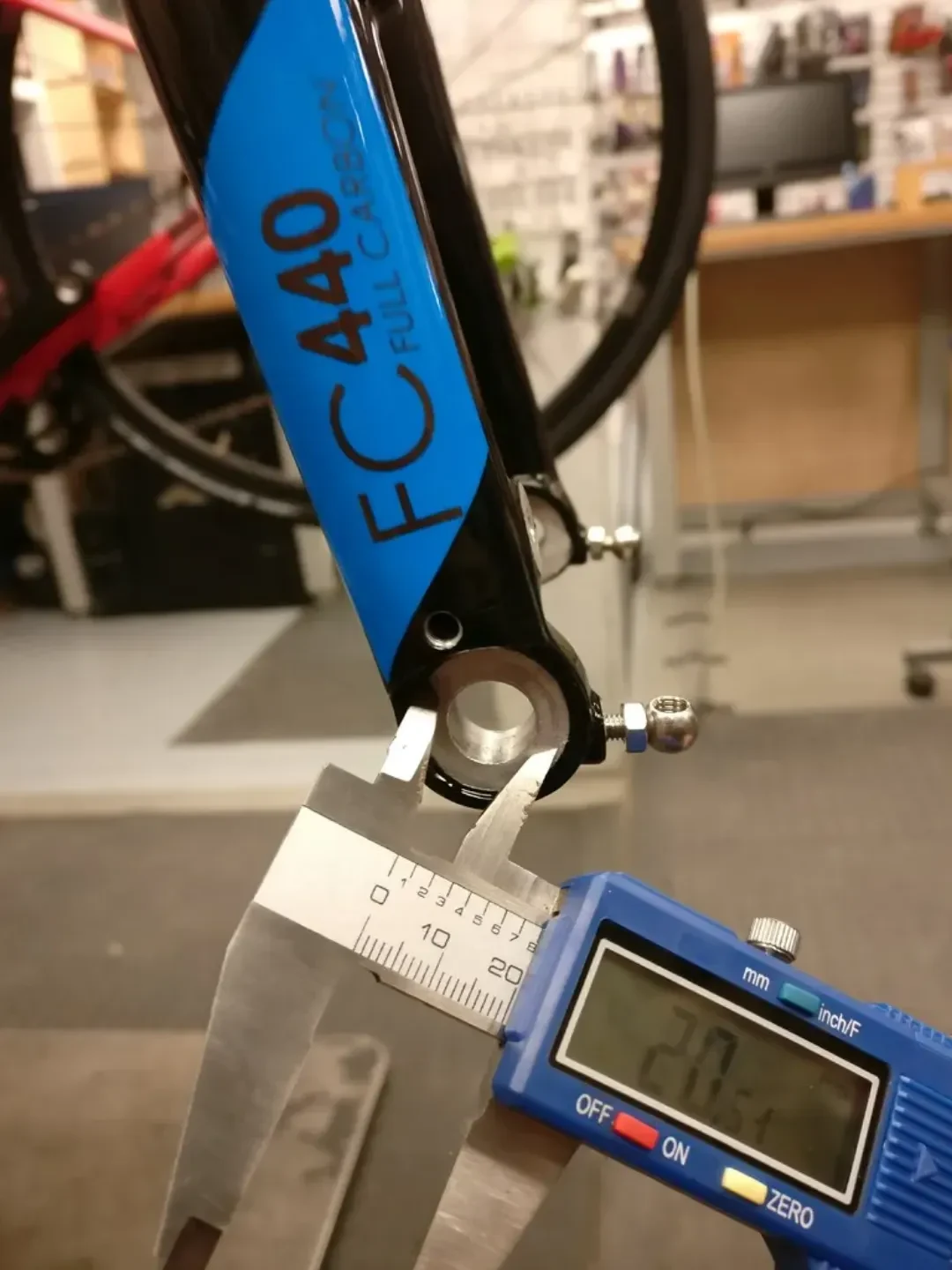

Я выбрал шестигранные лыски размером 12 мм, так как ключ на 12 мм довольно близок к тому, чтобы не очистить геометрию дропаута вилки. У меня нет шестигранной протяжки для гнезд, а фрезеровать шестигранные лыски очень легко. Это может быть проблематично, поскольку на стороне подъезда не так много материала, как вы можете видеть на фотографиях.

Высота шестигранных лысок составляет 6 мм, поскольку Макмастер сказал мне, что тонкие гайки M12 имеют высоту 6 мм. Я произвольно использовал этот размер для скользящей вставки.

Выдвижная вставка (без резьбы со стороны привода) имеет большую фаску, поэтому ее можно поддеть с помощью шлицевой отвертки, если она по какой-либо причине застрянет.

Непроверенный внешний диаметр для резьбы M12 x 1,5. Я читал, что обычно достаточно номинального диаметра — 0,005 дюйма, или 98%. Я буду проверять первый.

На этот раз я не стал обрезать желоб для ниток. Это было бы более полезно, если бы вы поворачивали резьбу на токарном станке, но я не уверен, что это полезно для ручной обработки штампом.
