Стойка для привязок PDW своими руками, попробуйте 1......

Информацию см. здесь: https://www.reddit.com/r/bikepacking/comments/5o90cl/help_with_designing_diy_pdw_bindlestyle_rackseat/

Если вы устанавливаете его на проушины перьев сиденья, обратите внимание на ограничитель троса суппорта с двумя шарнирами, если таковой имеется.

Как я это разработал

На стойку PDW Bindle я наткнулся очень давно, когда она еще была прототипом. Идея действительно хорошая, но открытый подседельный штырь по-прежнему оставался проблемой. Кроме того, только стойка стоит 88 долларов.

Ключевым моментом является то, что на подседельном штыре используется металлический зажим, который при затягивании предотвращает вращение вокруг подседельного штыря. Аккуратно, но мне нелегко здесь заниматься металлообработкой, хотя я могу и хочу.

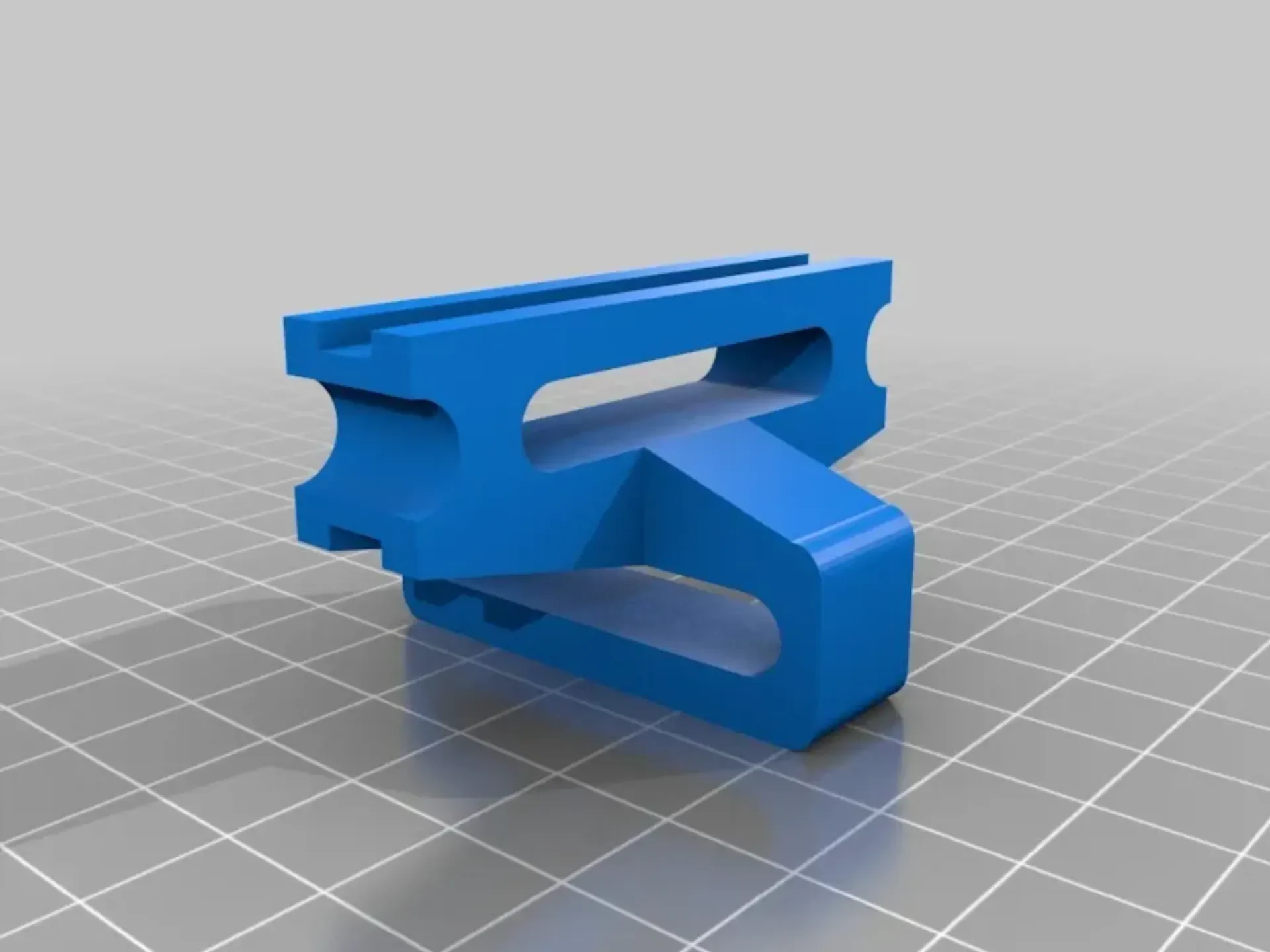

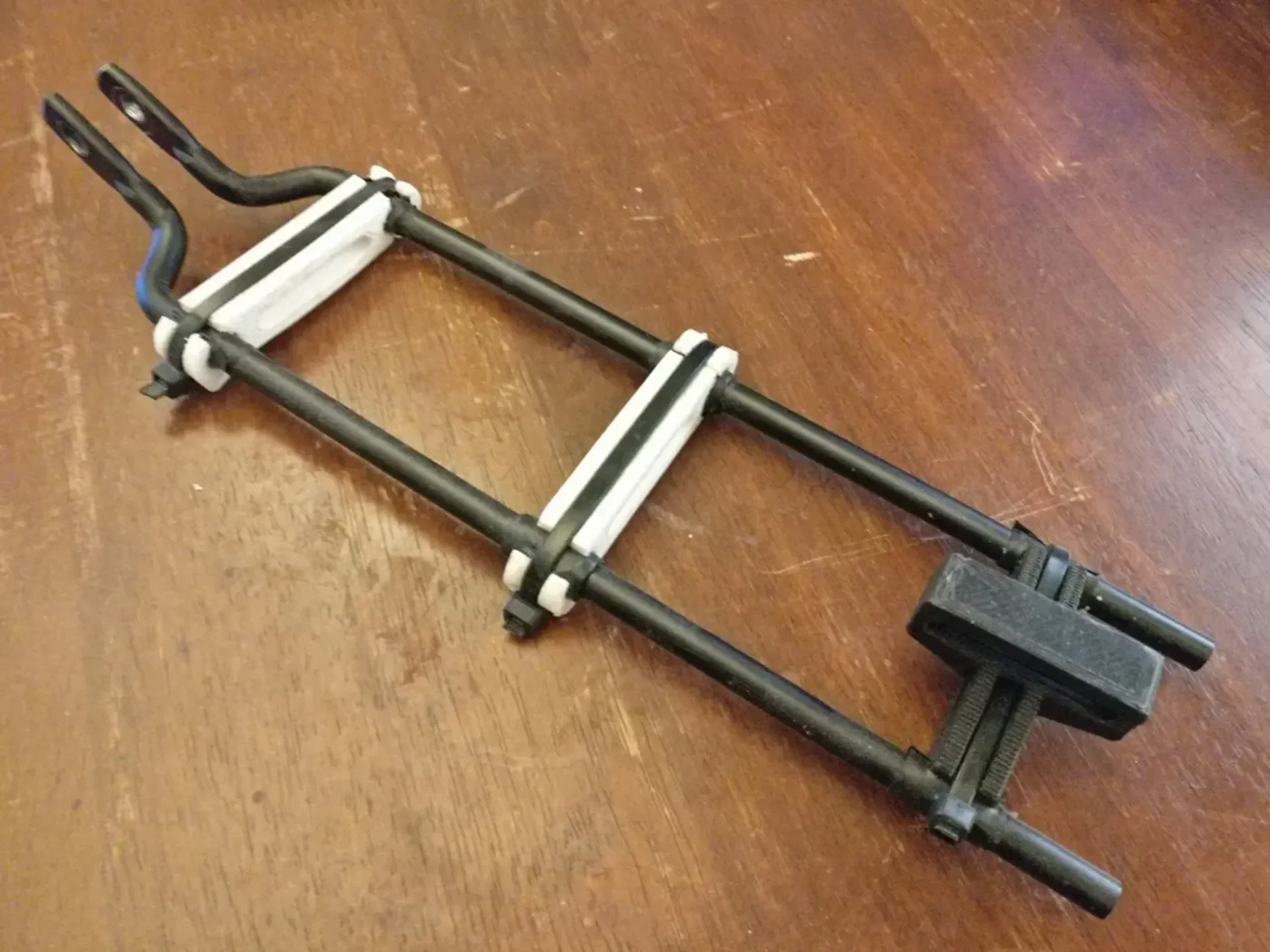

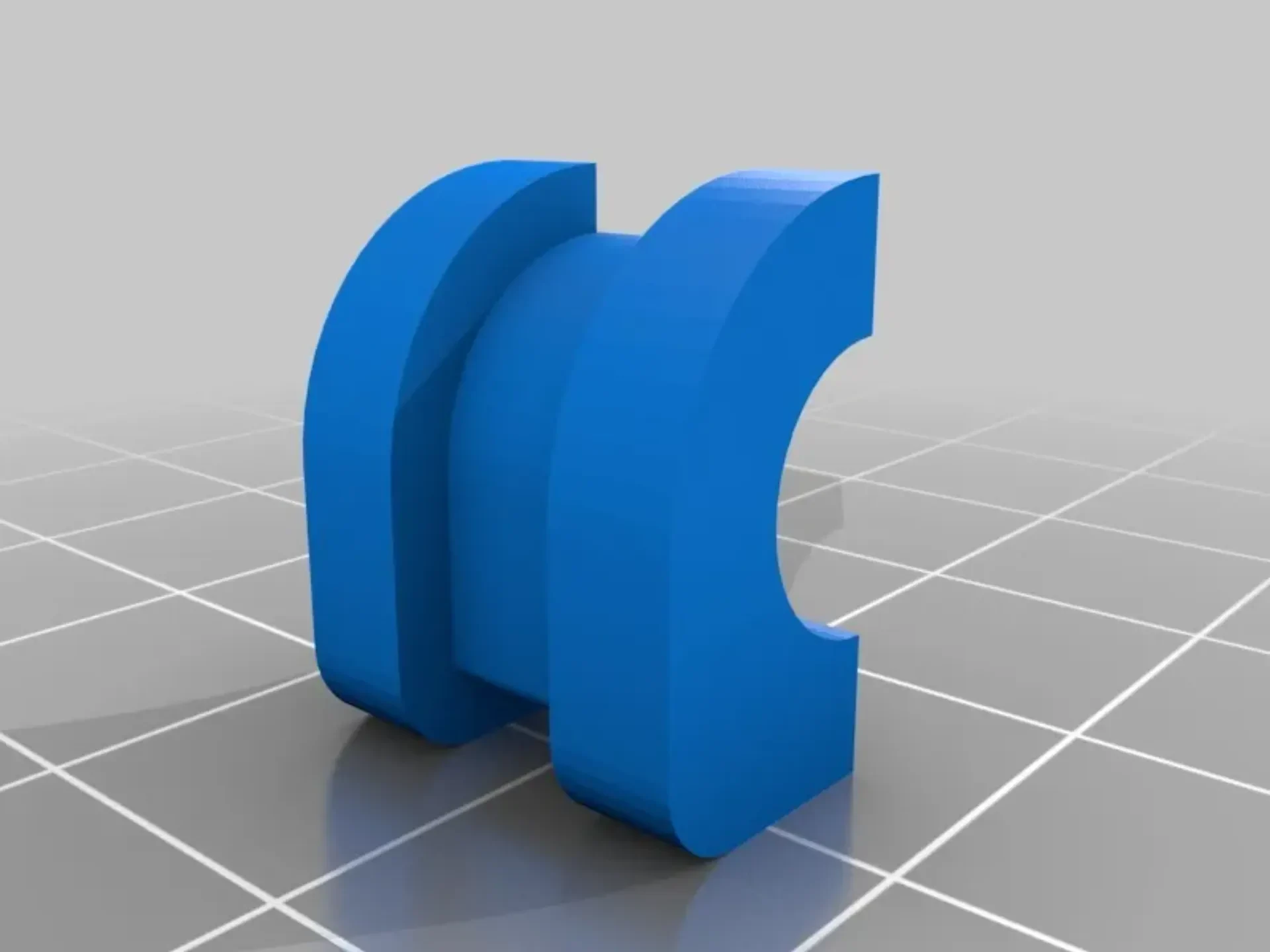

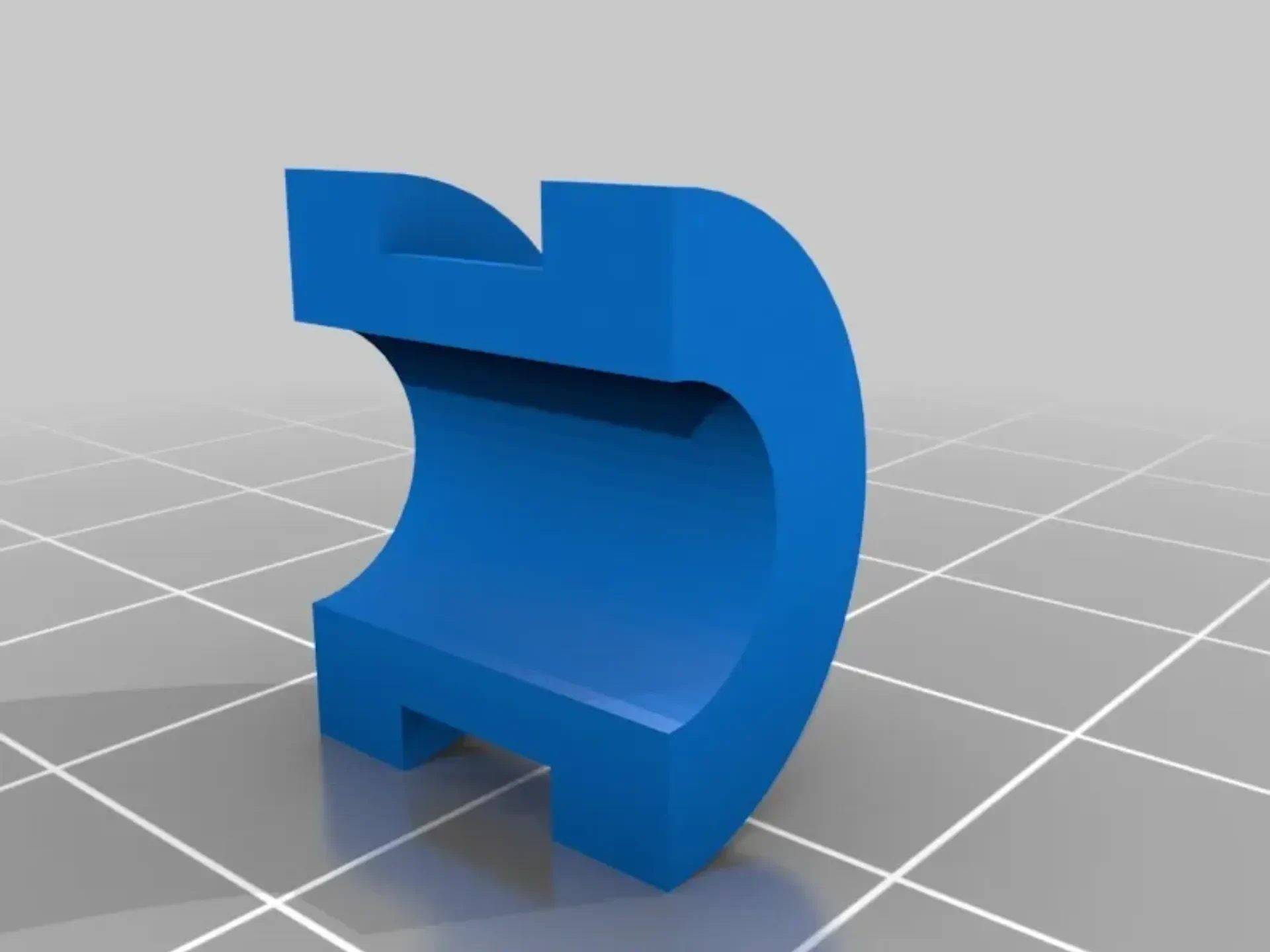

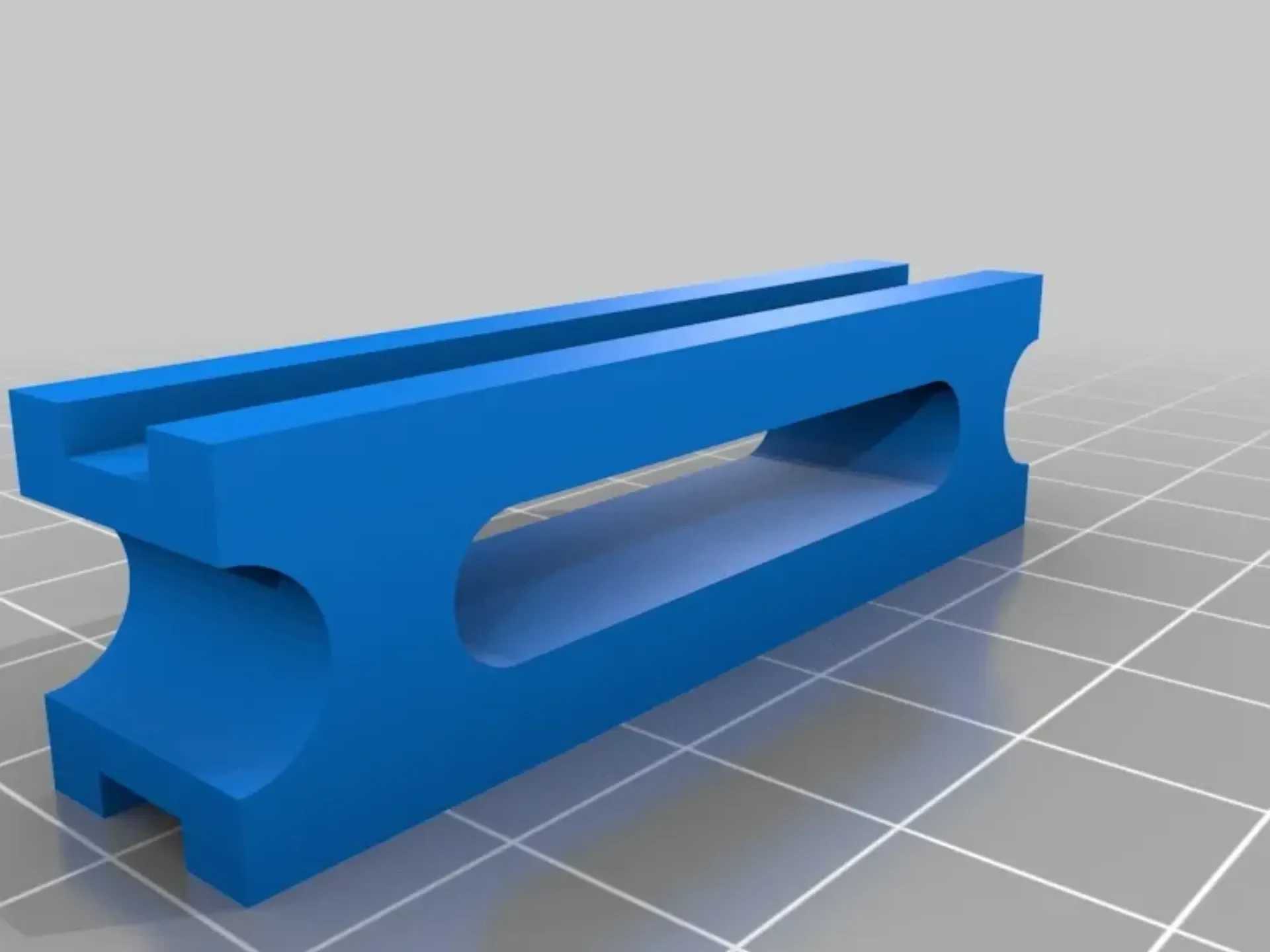

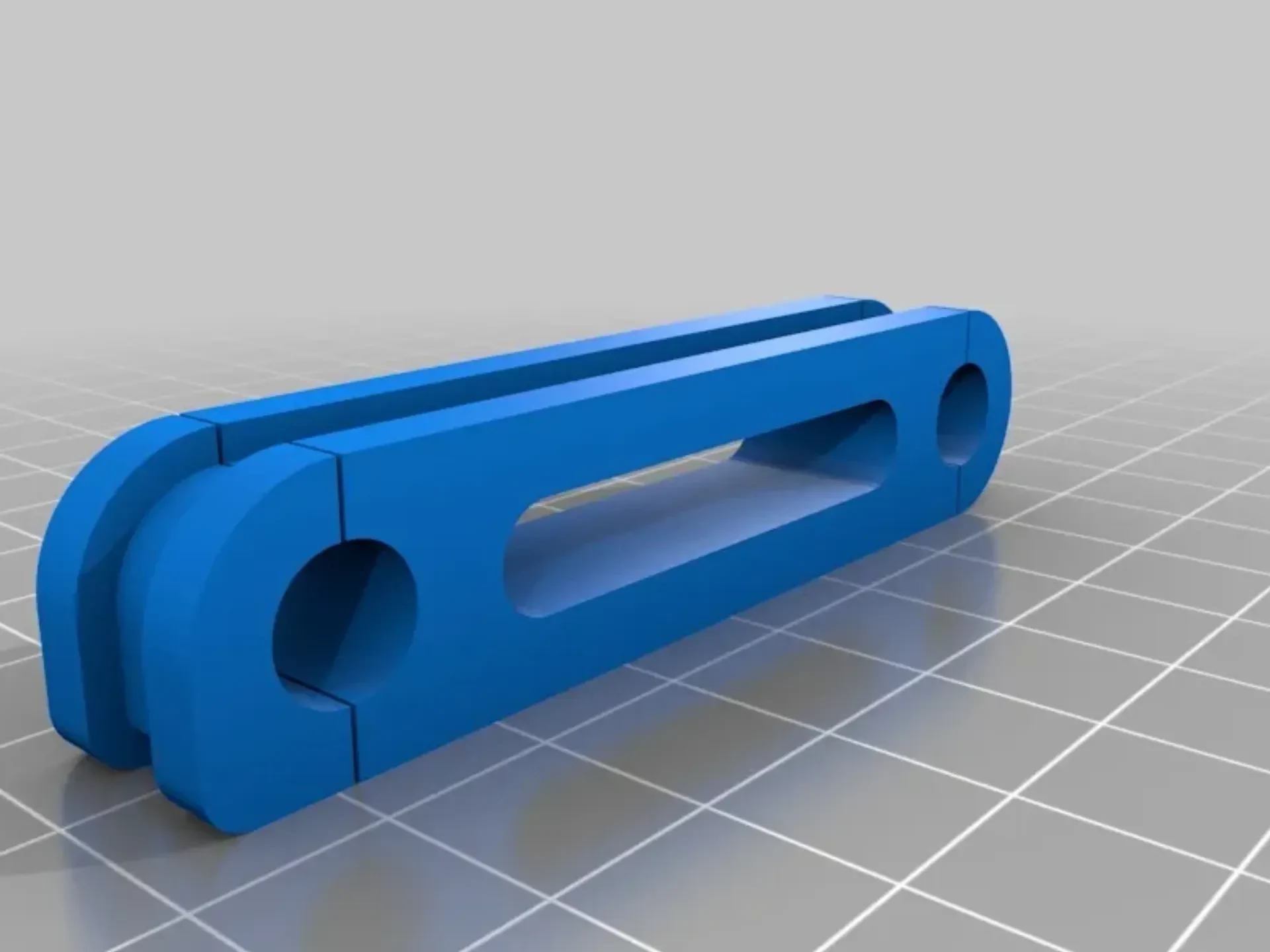

Вдохновленный, я взял алюминиевые стойки со стойки Axiom Journey, они довольно длинные. Я разработал детали, напечатанные на 3D-принтере, чтобы устранить разрыв между ними. Канал в этих деталях позволял застежке-молнии скрепить все детали вместе. Извините, у меня нет фотографий того, как он собирается, но я использовал изоленту и внутренние трубки, чтобы обеспечить плотную посадку. См. Rail Spacer Together.SLDPRT, чтобы получить представление о том, как это работает. Я распечатал два или три из них и расположил их на равном расстоянии друг от друга.

Я использовал 1-дюймовые ремни, чтобы прикрепить сумку к стойкам, и еще один ремень по длине «стойки», чтобы удерживать сумку вперед и назад. Этот последний ремень проходил через прорезь, прорезанную в центральной прокладке направляющей. Еще один комплект ремней крепил всю стойку к направляющим седла.

Концы перьев были прикручены болтами к адаптерам, которые я вырезал из алюминия на станке с ЧПУ, что дало мне функциональную проушину на перьях сиденья. P-образные зажимы были бы слишком слабыми. Вы можете увидеть адаптеры здесь, на перьях сидений. Они все еще там, потому что я не успел их снять. На моем велосипеде не было петель для последней стойки, для которой требовалось два крепления.

В зависимости от диаметра вашего сиденья я могу предложить вам решения для 3D-печати здесь и здесь.

Я прикрепил их туда, так как при креплении к подседельному штырю у меня не оставалось места для сумки.

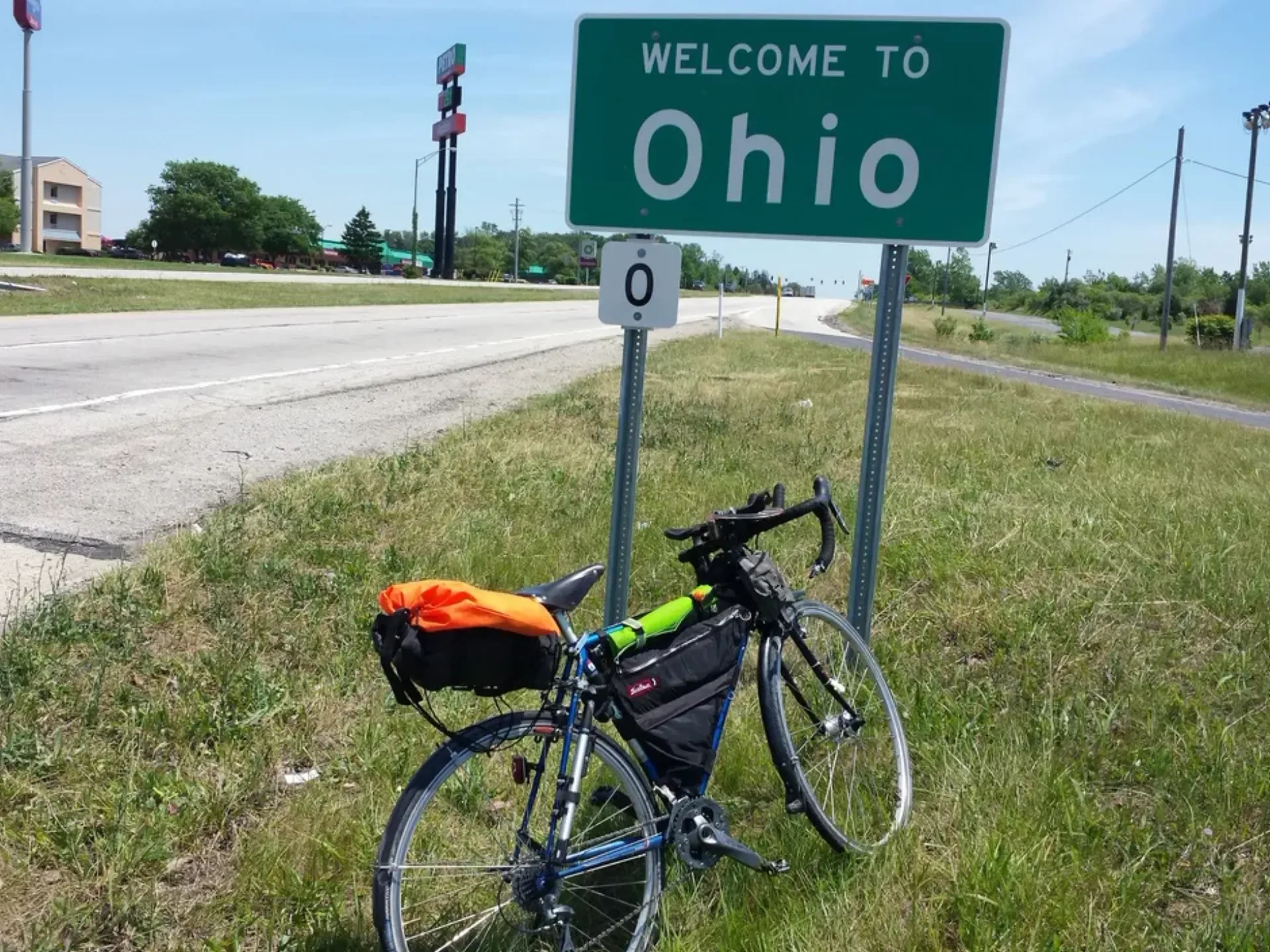

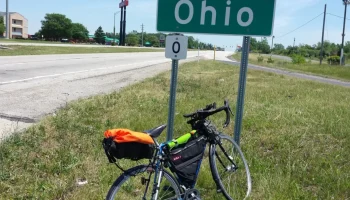

Последняя фотография — вид издалека на установку, когда я был в туре. Было немного шатко, но во время езды я этого не особо замечал. Хотя это определенно нуждалось в улучшении. Я не рекомендую это делать, потому что этих крошечных алюминиевых стоек недостаточно, чтобы выдержать 5-7 фунтов снаряжения, раскачивающегося на таком расстоянии от велосипеда.

Категория: Сделай сам
