Крепление сервопривода электронного переключения передач ...

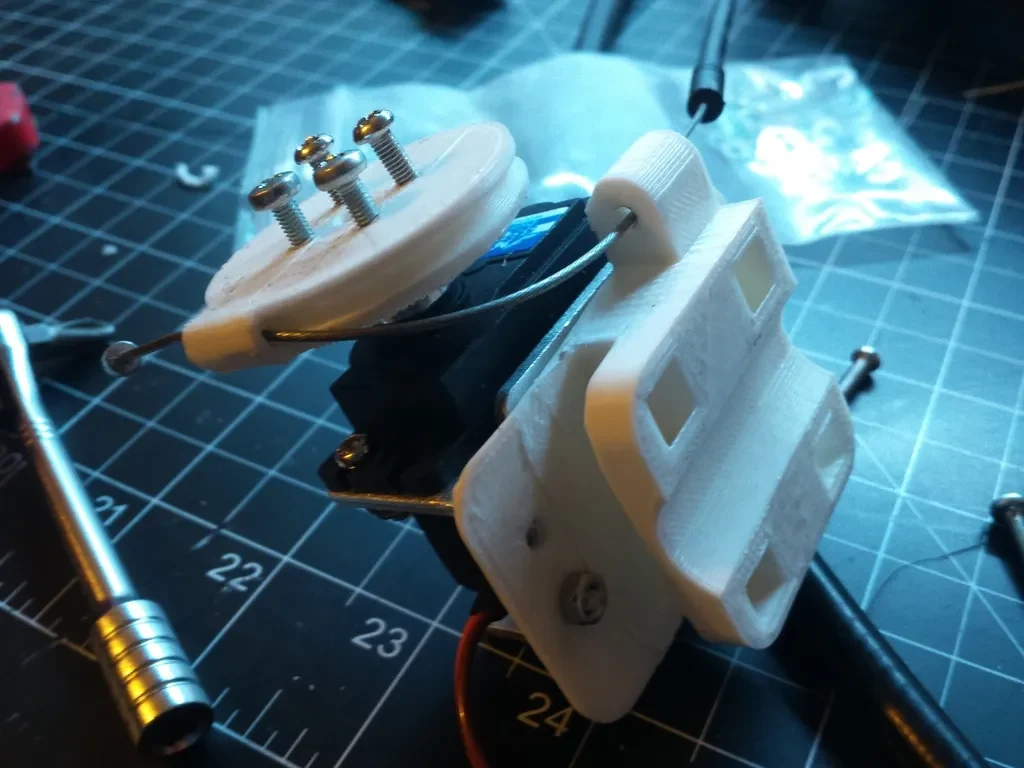

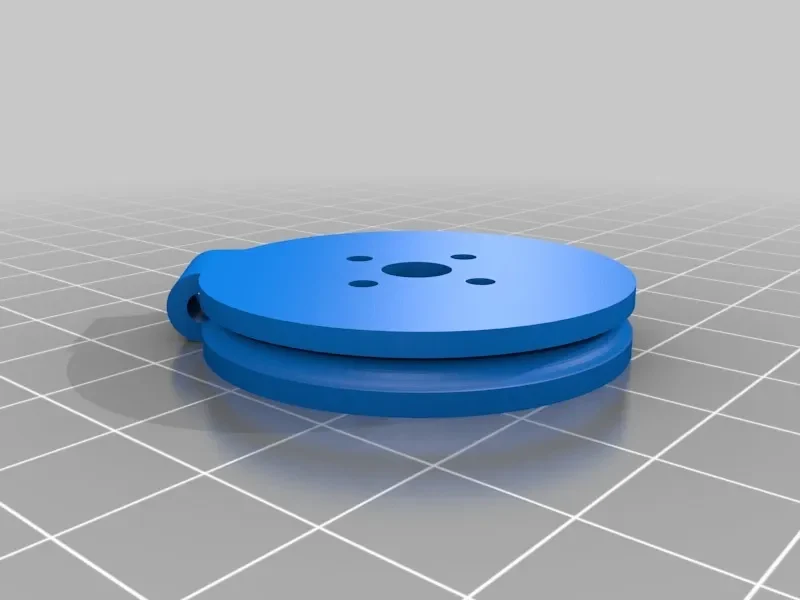

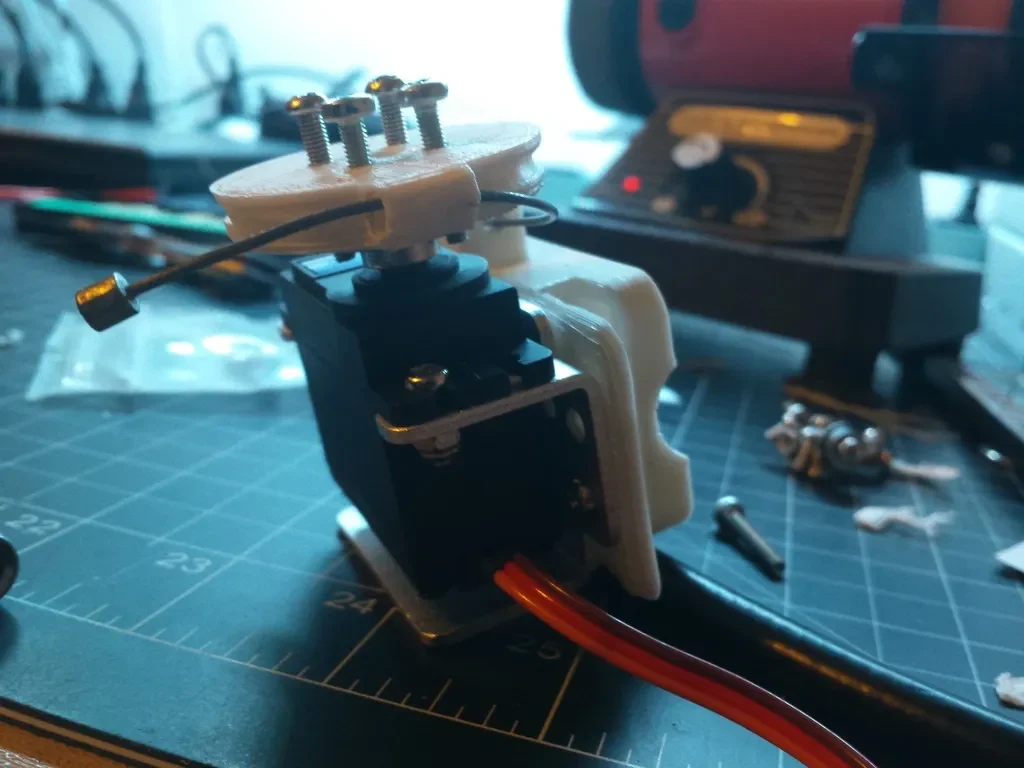

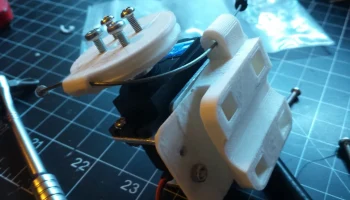

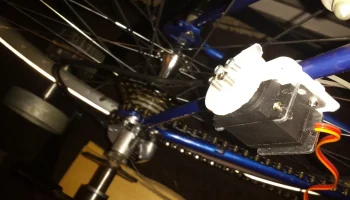

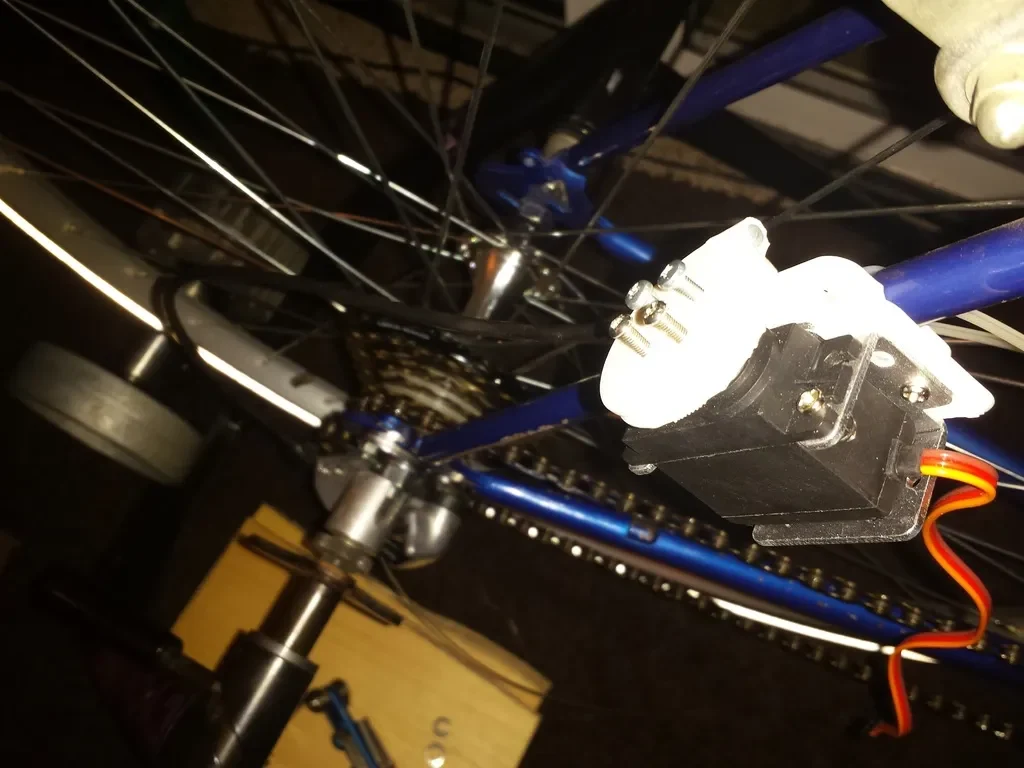

Это была неудачная разработка проекта электронного переключения передач, над которым я работал. Это крепление и другие детали для стандартного сервопривода, которые можно прикрепить к нижнему перу велосипеда и использовать его для приведения в действие заднего переключателя с помощью стандартного троса переключения передач.

Он используется в дополнение к текущему RD пользователя.

Мы попробовали это с сервоприводом с самым высоким крутящим моментом, который у нас был (я думаю, около 20 кгс см), но он оказался слишком слабым для старого заднего переключателя Shimano 105 с двойной пружиной. Я думаю, что мы попробовали более современную длинную клетку Shimano Claris RD (одинарная пружина), но она все равно оказалась слишком слабой.

Кстати, через много месяцев после того, как я это спроектировал, появилось вот это:

https://www.kickstarter.com/projects/1598276649/xshifter-worlds-first-universal-wireless-smart-shi
http://www.xshifter.com/

Который монтируется аналогично и действует аналогично. Я с ними не играл и не знаю, как они получили достаточно мощный серво/линейный привод, но они слишком дороги, чтобы я мог это выяснить.

Поскольку он срабатывает на очень коротком отрезке кабеля без значительных изгибов, уменьшенное трение должно обеспечить довольно хорошее качество, если оно сработает.

Обновления

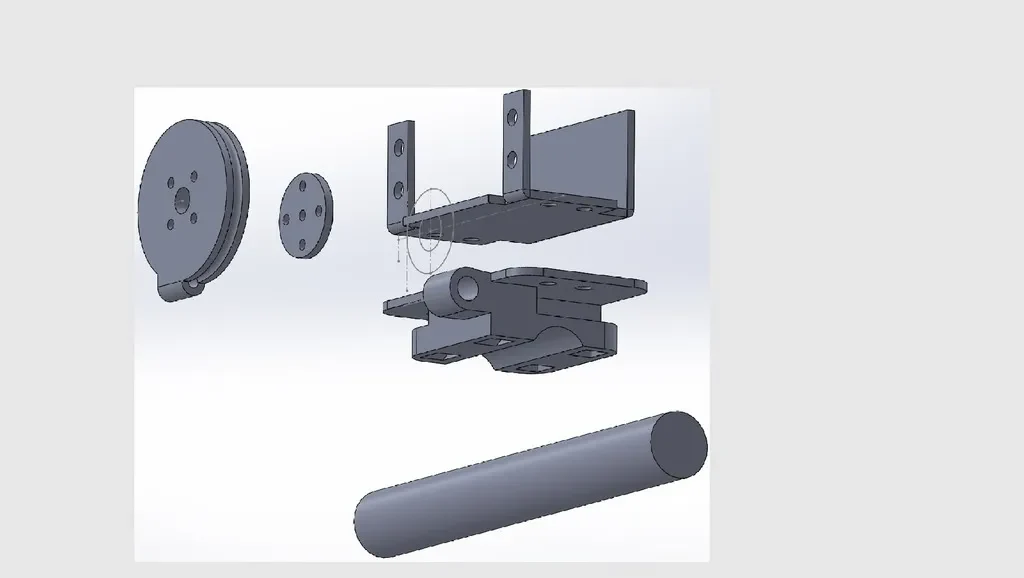

17 декабря 2016 г.: Загружено несколько PDF-файлов и изображений, демонстрирующих сборку.

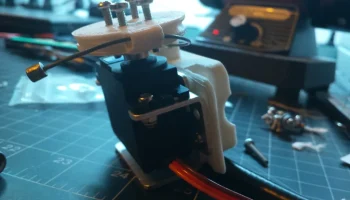

Сборка и материалы

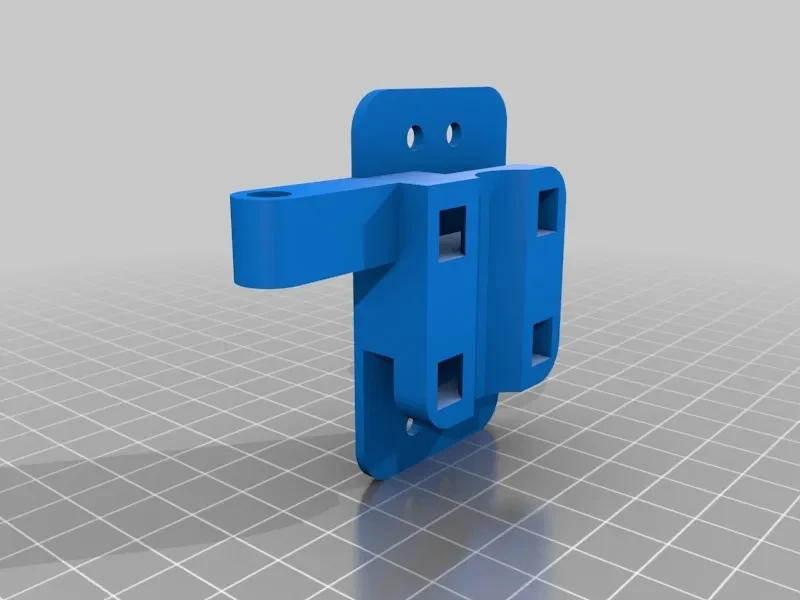

Для крепления к перьям сиденья используются молнии и прокладки внутренней трубки.

Нужны маленькие винты, не знаю ни резьбы, ни размера.

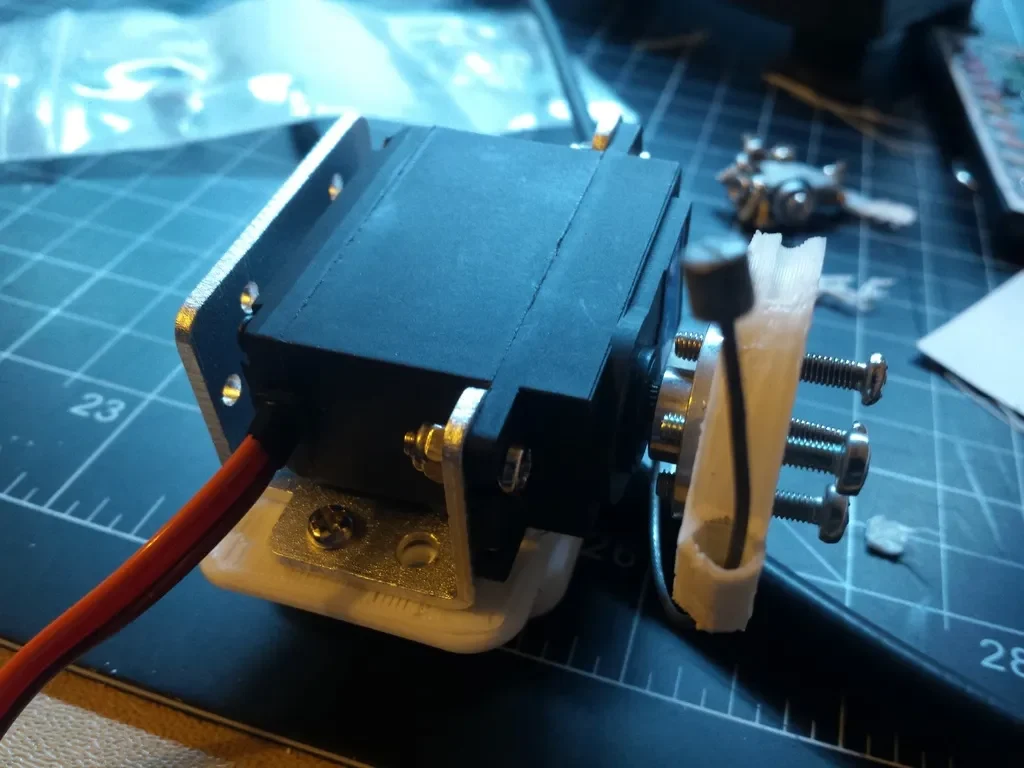

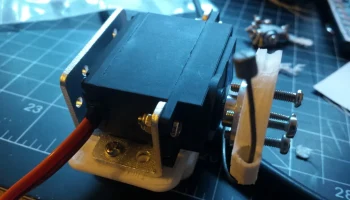

Вам понадобится дополнительное крепление для сервопривода из алюминия (листового металла). Я думаю, что CAD для этого предоста��ляется. Он шел в комплекте с сервоприводом, который у нас был; Никогда не покупала, поэтому о наличии ничего не знаю.
