Чехол в стиле Pokédex для iPhone (6+/6s+/7+) (старый диза...

Посмотреть мою коллекцию чехлов Pokedex для других моделей телефонов можно здесь:

https://makerworld.com/en/collections/9443035-pokedex-like-phone-cases

Этот чехол в стиле Pokédex подойдет только для iPhone 6 Plus, iPhone 6s Plus и iPhone 7 Plus.

Эту модель нужно немного отшлифовать, чтобы она подошла по размеру, поэтому распечатать ее непросто.

НЕ МАСШТАБИРУЕТСЯ на другие телефоны.

*Октябрь 2023 г.:
Возможно, в какой-то момент я переделаю это для новых iPhone и опубликую здесь, на printables.com.

Я перенес это на Printables.com, откуда изначально поделился:
Pinshape.com: https://pinshape.com/items/28633-3d-printed-pokedex-like-iphone-66s7-plus-case
Тингиверс: https://www.thingiverse.com/thing:1890891

Оригинальные примечания:

Я разбил его на 3 отпечатка:

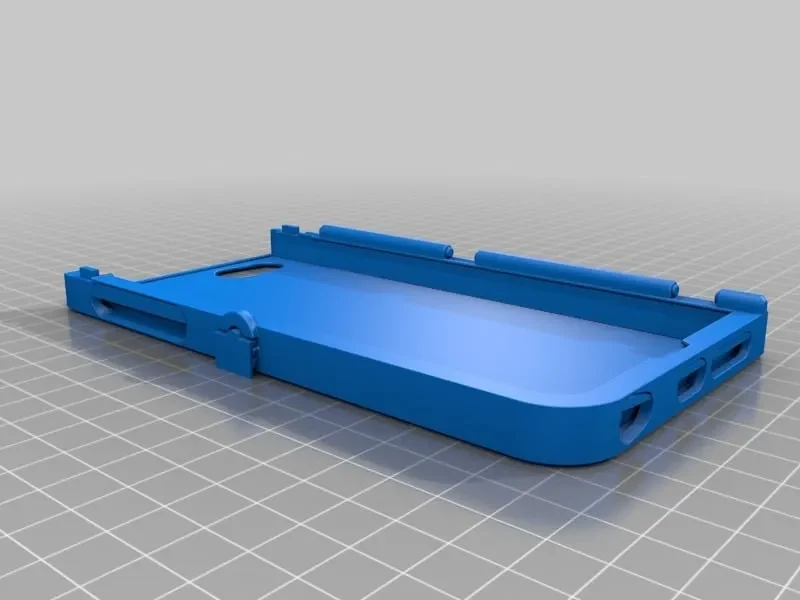

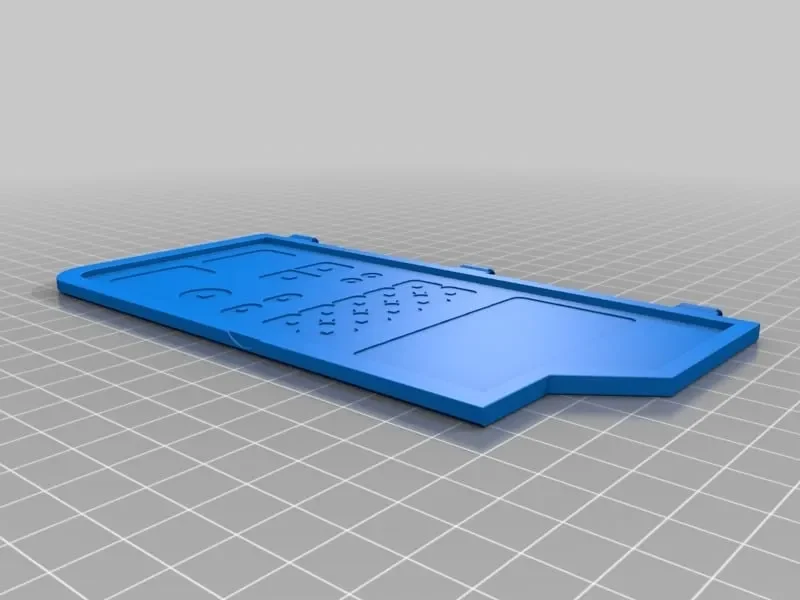

1. «Задняя часть корпуса (добавлены специальные опоры).stl» — вокруг стенок имеются специальные опоры, которые после завершения снимаются. Вы можете распечатать это или использовать «Заднюю копию корпуса (требуется поддержка).stl» и добавить опоры другим способом. 2. «Дверь корпуса (не нуждается в поддержке).stl» — для этого не требуется включать опоры, так как вокруг частей петель, которые у меня напечатались нормально, и треугольного отверстия есть лишь небольшой выступ. 3. «Таблица со всеми мелкими деталями и кнопками (Печать с поддержкой).stl» — я напечатал это с опорами, потому что я создал небольшие направляющие для всех кнопок, которые могут работать без поддержки, но верхняя часть и слайд имеют выступы, которым обязательно нужно включить поддержку в слайсере. Здесь есть все мелкие детали. Я отрезал верхнюю часть спины, чтобы использовать меньше материала для поддержки и облегчить очистку. Изначально все кнопки и светодиоды были частью корпуса, но мне было сложно их рисовать (я не эксперт по маскировке!), поэтому я создал все кнопки отдельно, чтобы их было легче печатать (и, возможно, печатать отдельными цветами?!?). После того, как все детали покрашены, я приклеил их модельным клеем.

Я напечатал все с высотой слоя 0,14 мм и соплом 0,4 мм. Возможно, вы могли бы увеличить высоту слоя на задней части и двери, но я еще не пробовал.

Пост-печать

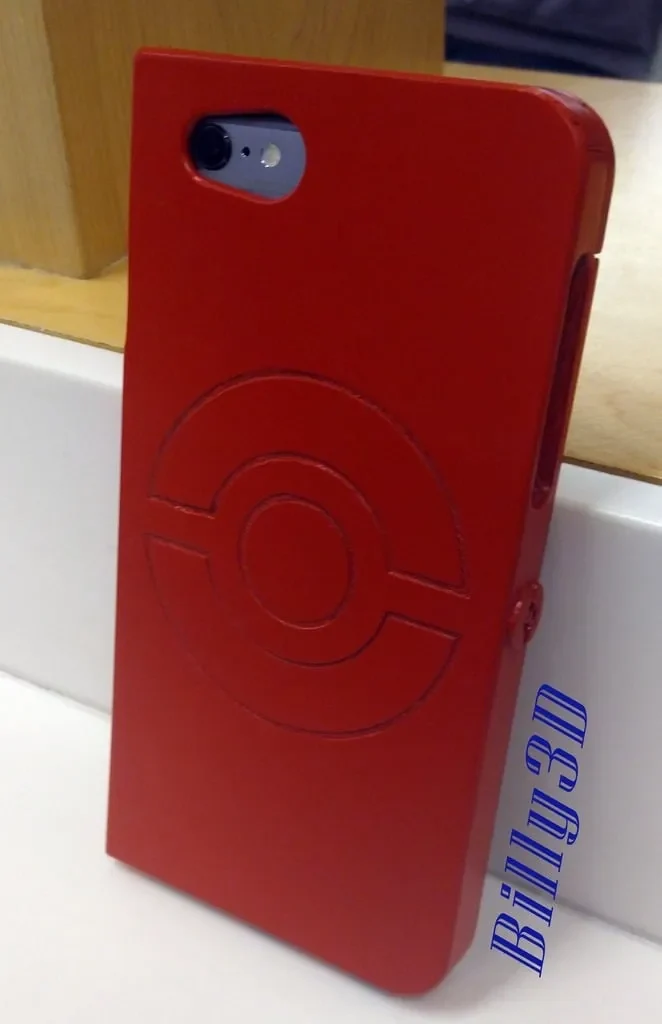

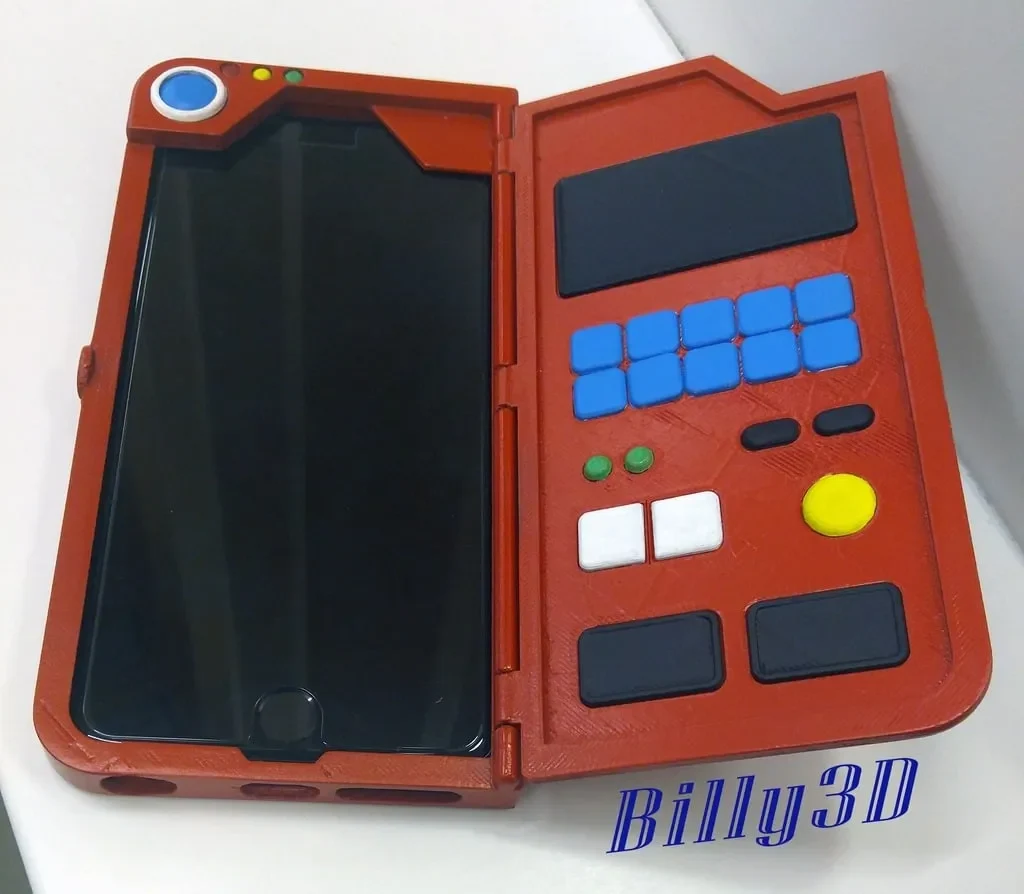

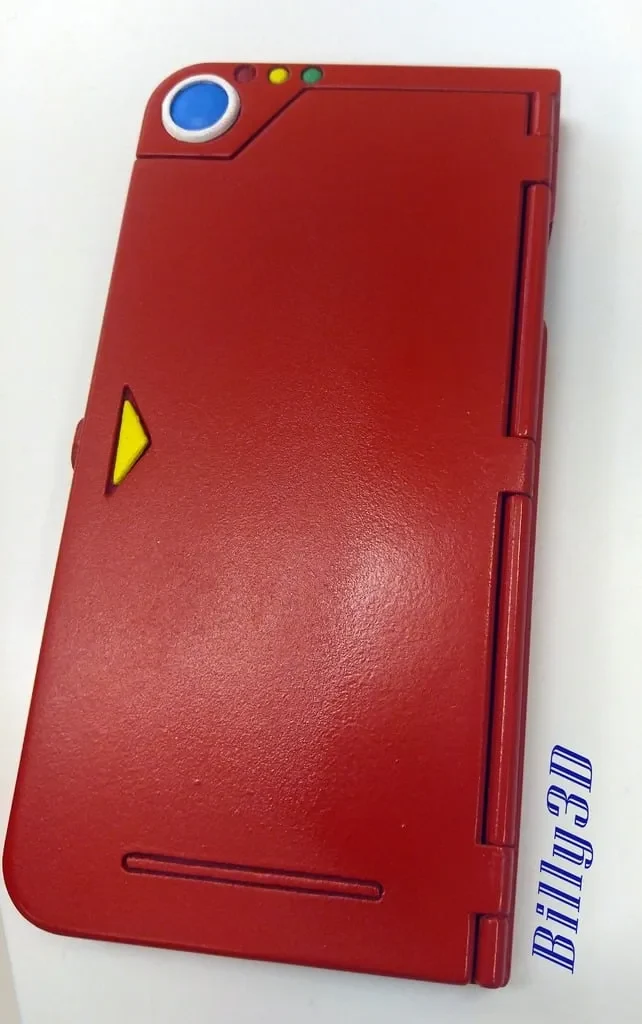

Первоначально я начал с красного ABS, а потом перешел на красный PETG, так как цвет мне нравился больше, он меньше деформировался, и его было немного легче подпиливать и обрабатывать. Я использовал модельный клей, чтобы склеить все детали вместе. В итоге я покрасил его в красный цвет, поэтому цвет не имел большого значения. (Спасибо моему другу Дэвиду за раскраску на iPhone, как на картинках). Я покрасил HTC 10, а потом покрыл все прозрачным лаком.

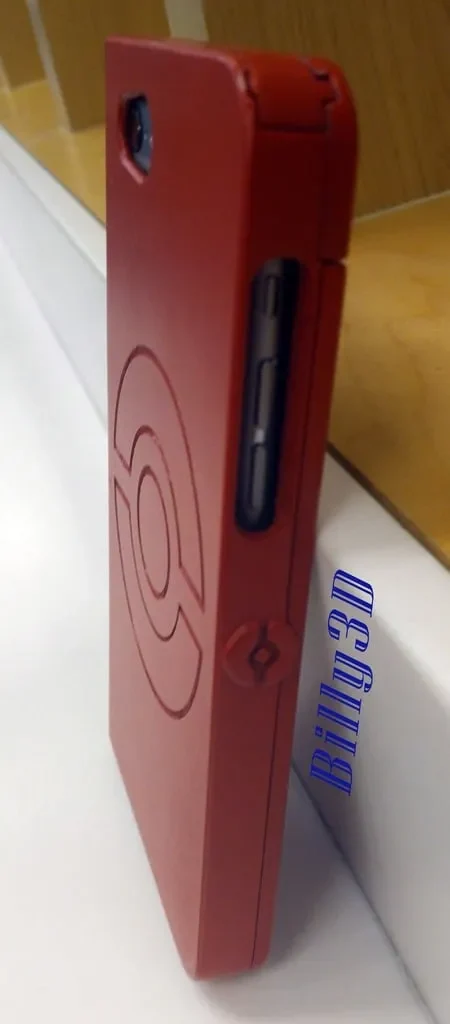

Дверь защелкивается на месте.

Как я это разработал

Друг (спасибо Нику) попросил чехол Pokédex для своего iPhone 6s Plus, и мне не понравилось то, что было доступно на тот момент.

Я начал со спецификаций дизайна чехлов, которые Apple предоставляет на своем веб-сайте (хотелось бы, чтобы каждый производитель пред��ставлял эту информацию бесплатно!). Он не только дает физические размеры телефонов, но и дает информацию о зонах вокруг камер, датчиков, кнопок и портов.

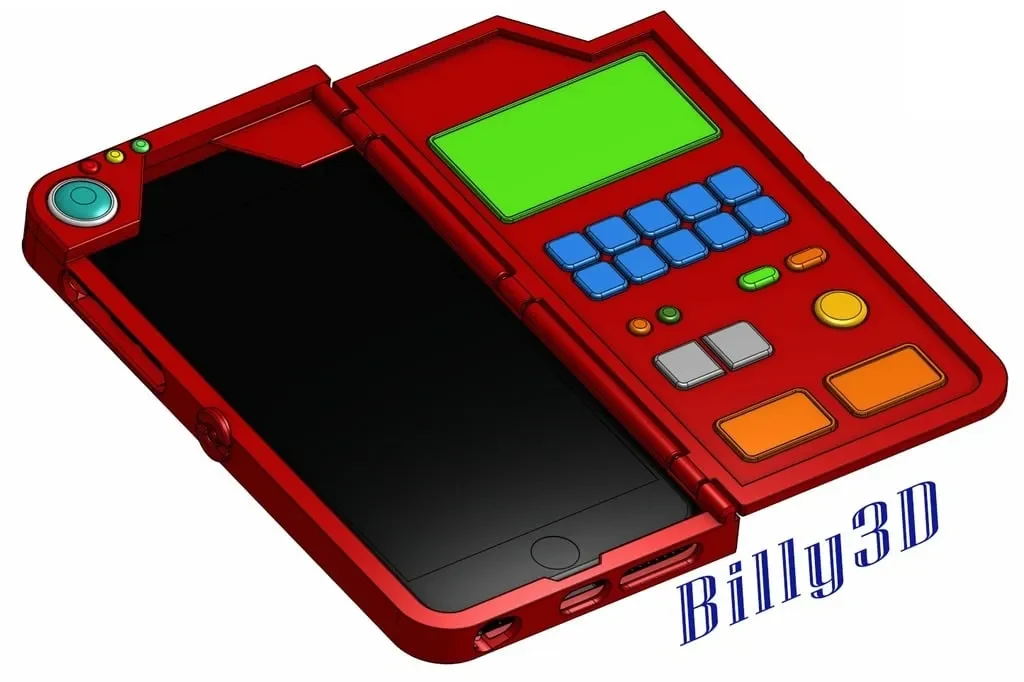

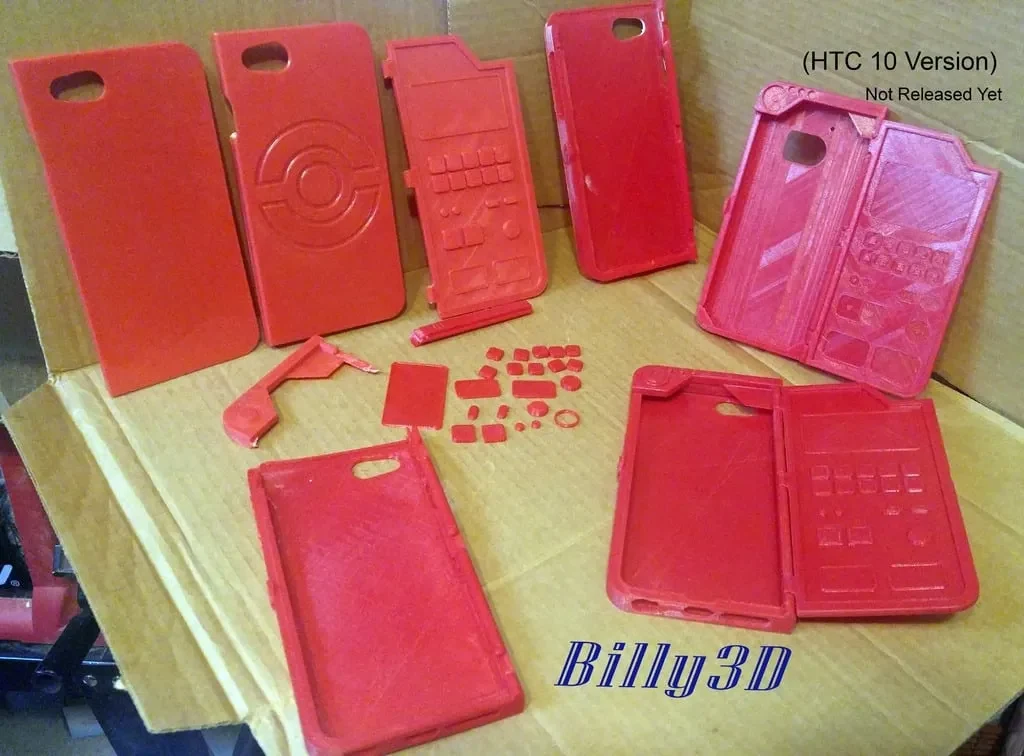

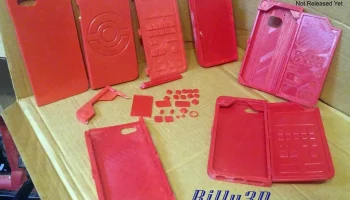

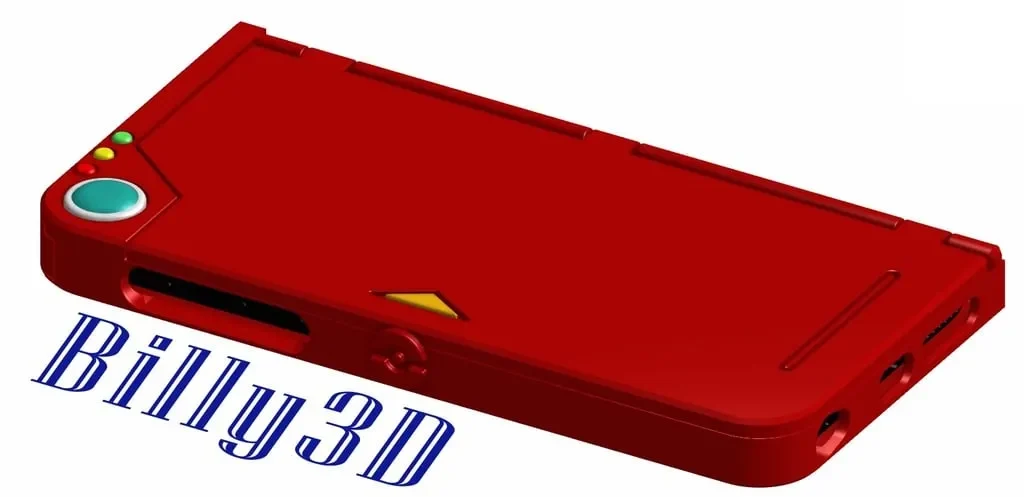

Я взял эту информацию и сделал модель iphone 6s plus в OnShape, а затем сделал на ее основе корпус. Это дало мне возможность сделать чехол более подходящим по форме для телефона. До этого у меня не было опыта проектир��вания чехлов для телефонов. Как вы можете видеть на одной из моих фотографий, я распечатывал это несколько раз, корректируя дизайн с каждой итерацией. Я, вероятно, печатал это около 10 раз, прежде чем дошел до этого момента. (еще есть над чем поработать, но я думаю, что готов поделиться).

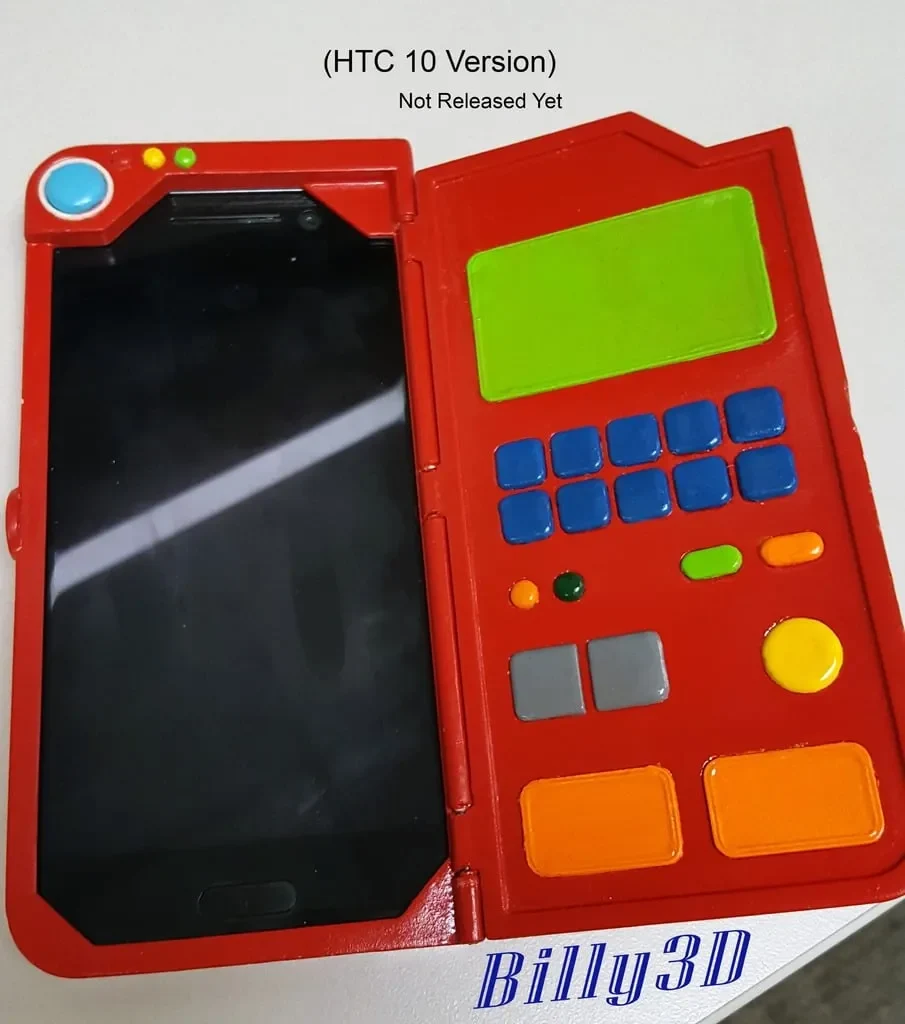

Я создал еще один для друга, у которого есть HTC 10, и нарисовал его по-другому. У меня пока нет планов по выпуску этой модели, но я включил сюда несколько ее изображений в качестве справки.
