Эриксон Гиззмо

Какая-то непонятная часть. Это экспериментально.

Это устройство подключается к переднему/левому двойному брифтеру Shimano с кабелями, проложенными снаружи (т. е. более старыми). Это позволяет использовать двойные брифтеры с тройными шатунами. См. запись о Шелдоне Брауне здесь: http://www.sheldonbrown.com/gloss_e-f.html.

Насколько я знаю, данное устройство больше не производится. Лично мне хотелось использовать что-то подобное, поэтому я решил попробовать.

Как я это разработал

Угадал по картинкам здесь: http://www.sheldonbrown.com/gloss_e-f.html.

Снял измерения с Shimano RD-M786 для точки вставки наконечника и переключающего наконечника, который у меня валялся. Проверьте мой профиль, чтобы узнать размеры последнего.

Разница между внешним диаметром держателя и внутренним диаметром крепления брифтера составляет 0,5 мм, потому что я не хотел, чтобы эта штука дребезжала. В результате это может оказаться слишком близко.

Если вы не понимаете, как это работает, прочитайте статью Шелдона Брауна и процедуру в разделе «Сборка и материалы». Обратите внимание, что осевая разница в положении держателя относительно более короткого крепления на самом деле не имеет значения, если она достаточна. Если он слишком слабый, FD просто упадет до нижнего предела, и это нормально. Проблема будет только в том случае, если трос слишком ослабнет и трос за что-нибудь зацепится, в чем я сомневаюсь.

Учитывая то, как это работает, я догадался, какой длины должен быть вырез в осевом направлении, и просто обернул его до половины окружности большого наружного диаметра крепления более короткого крепления.

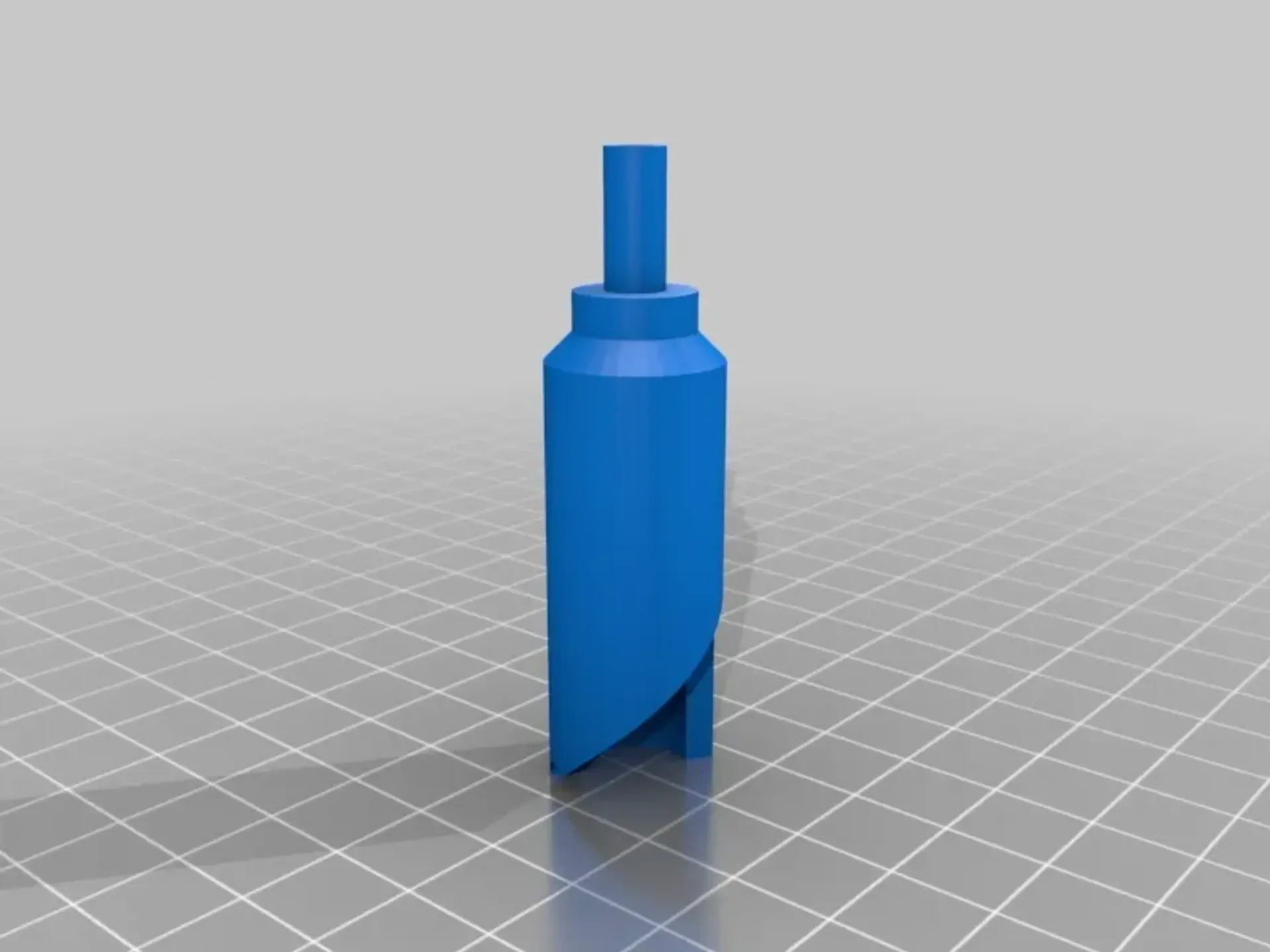

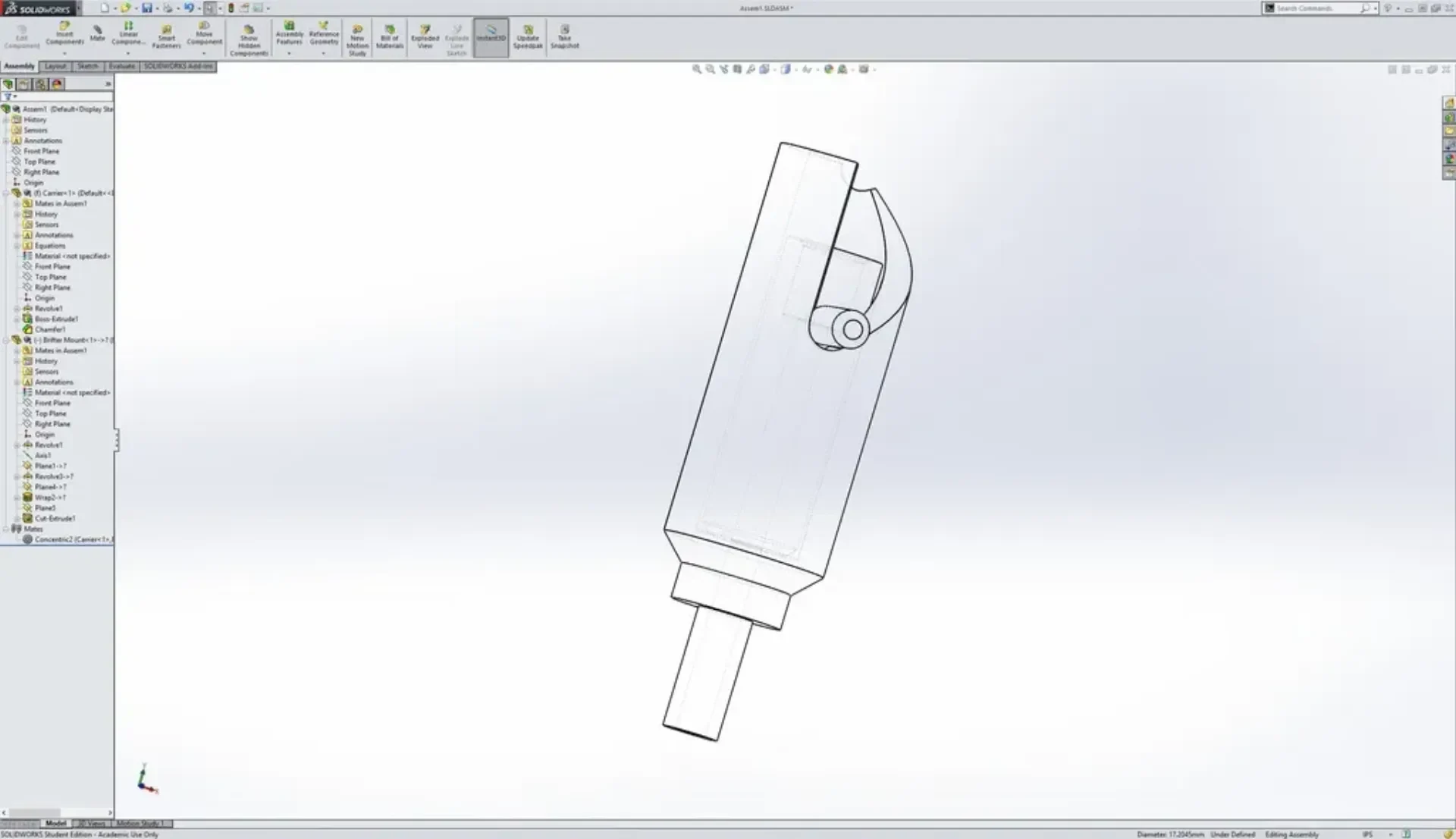

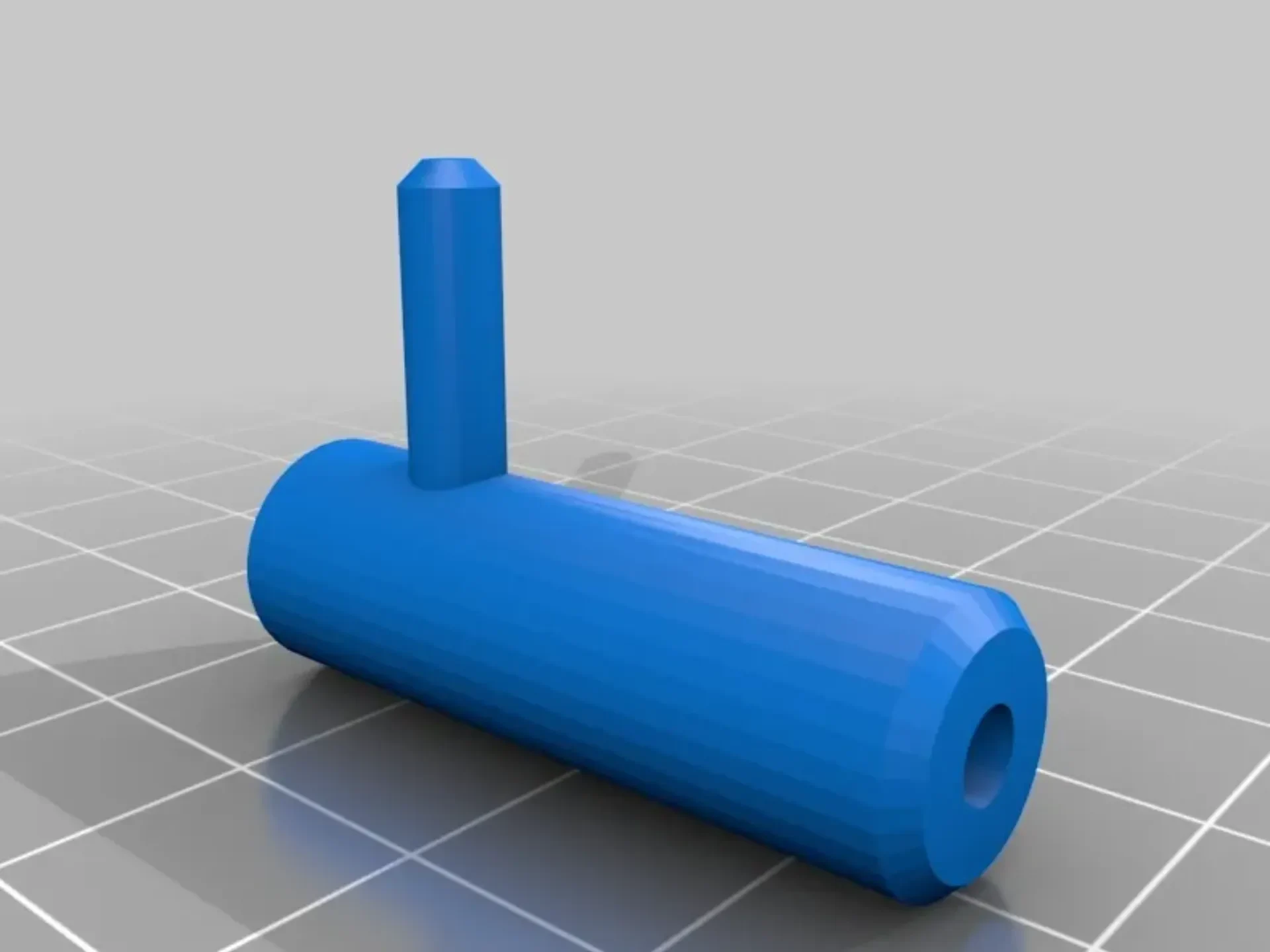

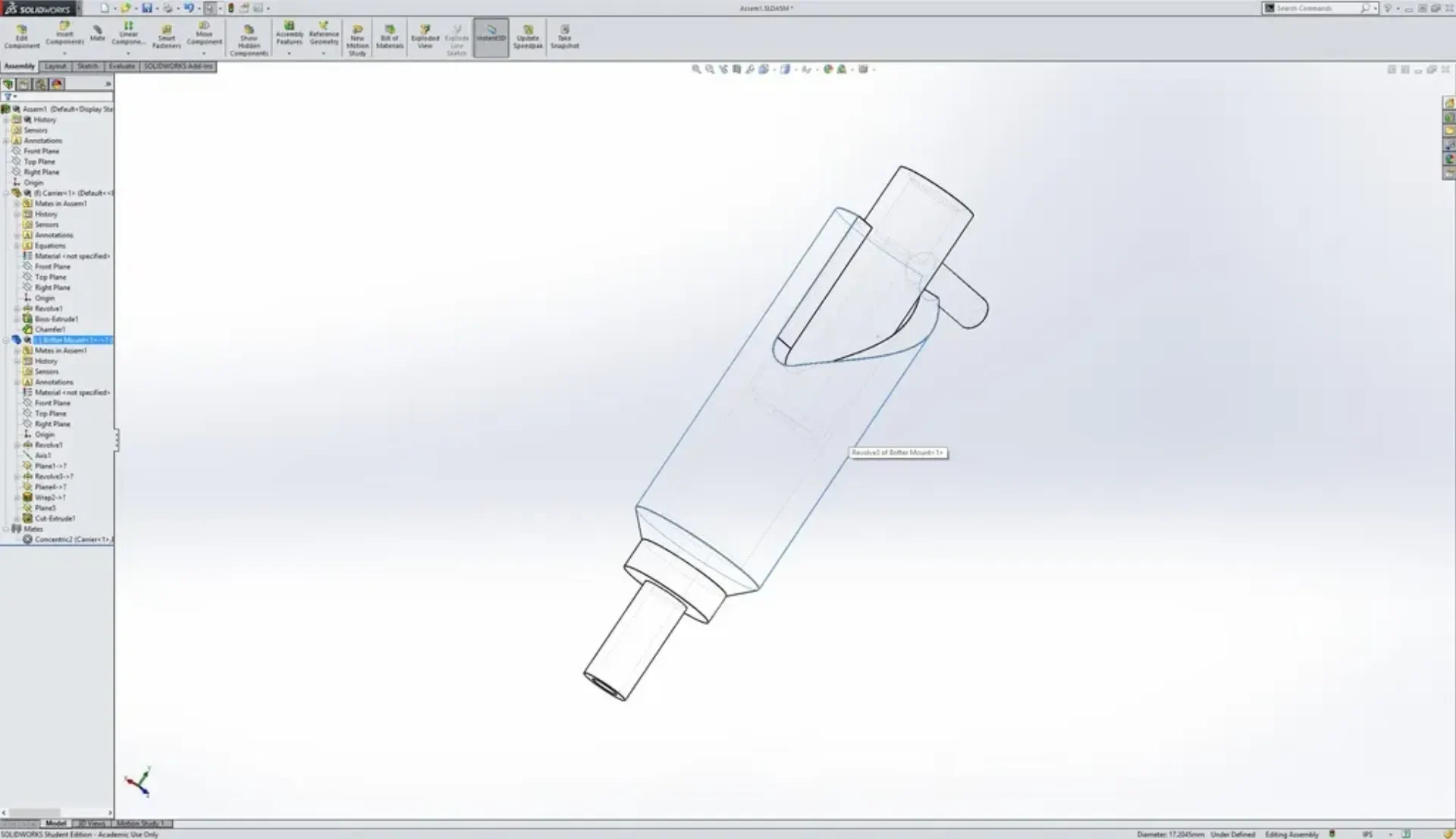

Как вы можете видеть на каркасном виде сборки на изображениях в двойном/тройном режиме выше, держатель всегда имеет достаточную глубину вставки, чтобы он, как мы надеемся, был безопасным.

Обновления

21 декабря 2016 г.: Текущая проблема заключается в том, что мне нужно увеличить глубину ствола на более коротком креплении, чтобы держатель хорошо поддерживался.

Сборка Solidworks сейчас чрезвычайно чувствительна к изменениям. Если даже покрутить детали относительно друг друга, то сломаете более гибкое крепление SLDPRT. Я не уверен, почему.

Я, вероятно, просто переделаю всю часть крепления бриттера.

22 декабря 2016 г.: Исправлены все детали. Проверьте изображения в двойном и тройном режиме. Теперь конструкция должна быть намного более надежной.

Я также пон��л, что нажатие переключателя может ни к чему не привести. Если натяжение троса достаточно велико, держатель будет слишком сильно прижат к креплению брифтера, и они будут вращаться вместе. Если вы не используете обе руки, чтобы заставить их повернуться относительно друг друга, это не сработает.

Однако невозможно узнать, станет ли это реальной проблемой, пока она не будет проверена.

На данный момент у меня нет ближайших планов опробовать это на каком-либо из моих велосипедов. Если вы это проверите, дайте мне знать, как все пройдет.

Таким образом, этот проект будет находиться в списке «в разработке» на неопределенный срок, пока кто-нибудь не протестирует его или я не протестирую его, кто бы ни сделал это первым и не свяжется со мной.

Меня также беспокоит диаметр переключателя 4 мм. Чем он больше, тем он прочнее, но при этом увеличивается выре��, необходимый для включения тройного режима.

Сборка и материалы

Установка проста:

Вставьте держатель в более короткое крепление.

Вставьте эту сборку в порт муфты переходника.

Установите держатель в «двойное» положение на креплении бриттера (см. изображение выше).

Установите трос переключения передач и корпус и отрегулируйте при необходимости. Теперь вы сможете использовать только среднее и большое кольцо.

Поверните переключатель, чтобы погрузить держатель в крепление брифтера, тем самым ослабив натяжение и предоставив FD доступ к маленькому кольцу.

При необходимости отрегулируйте нижний предел.

Для этих интерфейсов может потребоваться регистрация:

Внешний ви�� носителя и идентификатор более короткого крепления. Зазор сейчас 0,5 мм.
небольшой внешний вид крепления переходника и внутренний диаметр порта наконечника переходника
длина крепления брифтера, которая вставляется в брифтер (может быть слишком длинной)
переход между слайдом и «двойным» положением: только если эта выемка установлена слишком глубоко, на ваш вкус. Слишком неопределенно, и слайд будет часто проскальзывать/зацепляться. Слишком четко, и будет сложно включить тройной режим.
