Рейка QuickTrack для кофра Topeak

Мото-вело

Источник:

www.printables.com

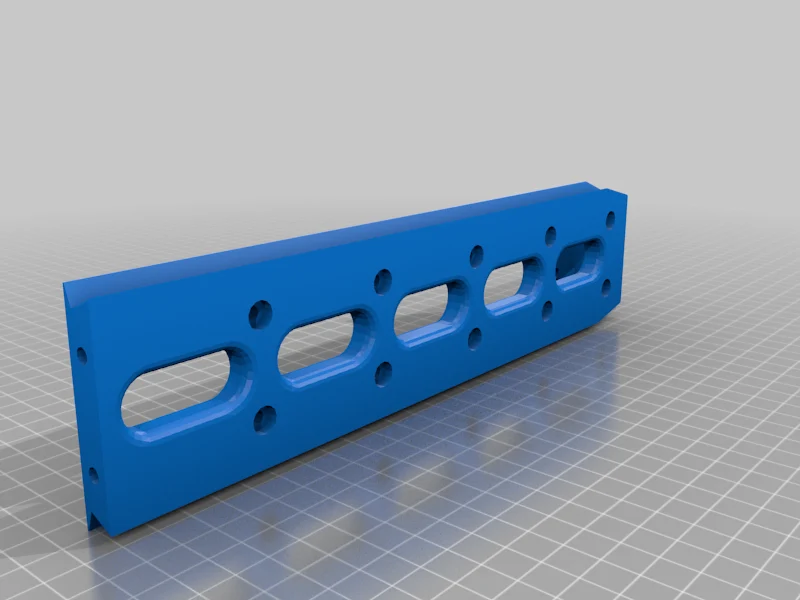

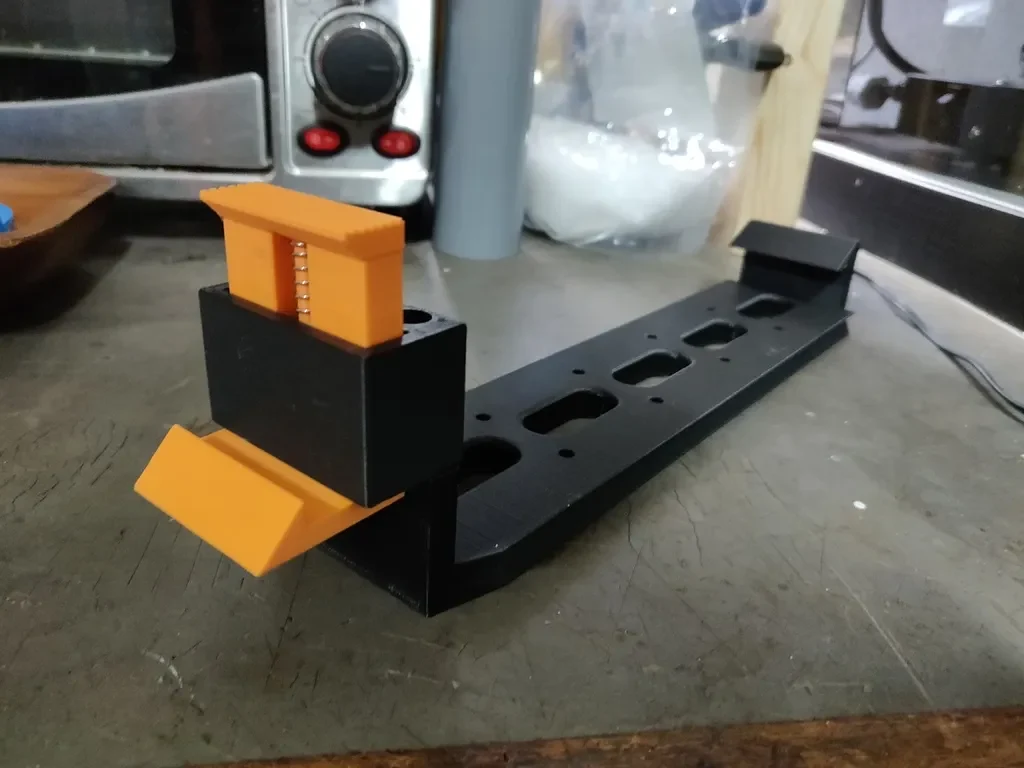

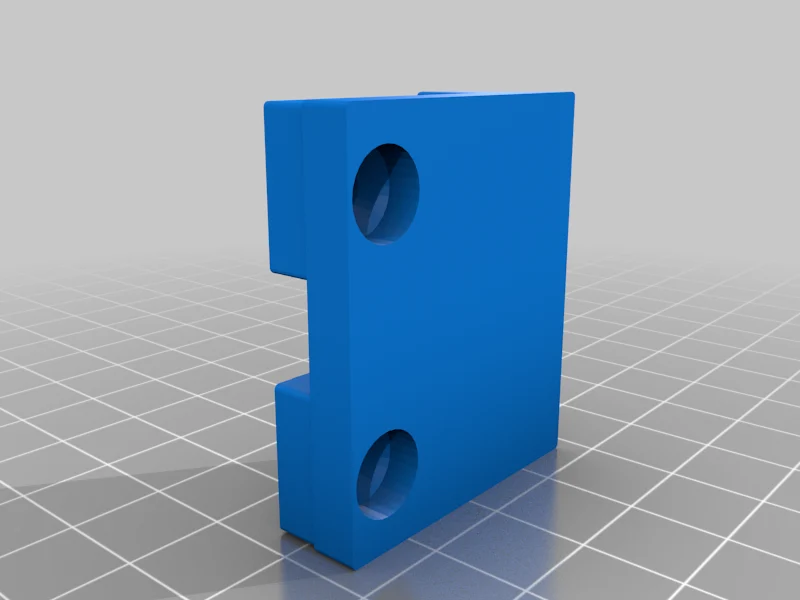

Рейка QuickTrack для кофров Topeak с зажимом.

У меня на пригородном велосипеде есть подпружиненная корзина с большой сумкой. На другом велосипеде у меня есть багажник Topeak Uni Explorer, который подходит для багажника, вмещающего 30 л, но не вмещающего столько, сколько моя большая пружинная сумка. Эта направляющая спроектирована таким образом, чтобы я мог разместить свою большую сумку на корзине Topeak и нести больше вещей.

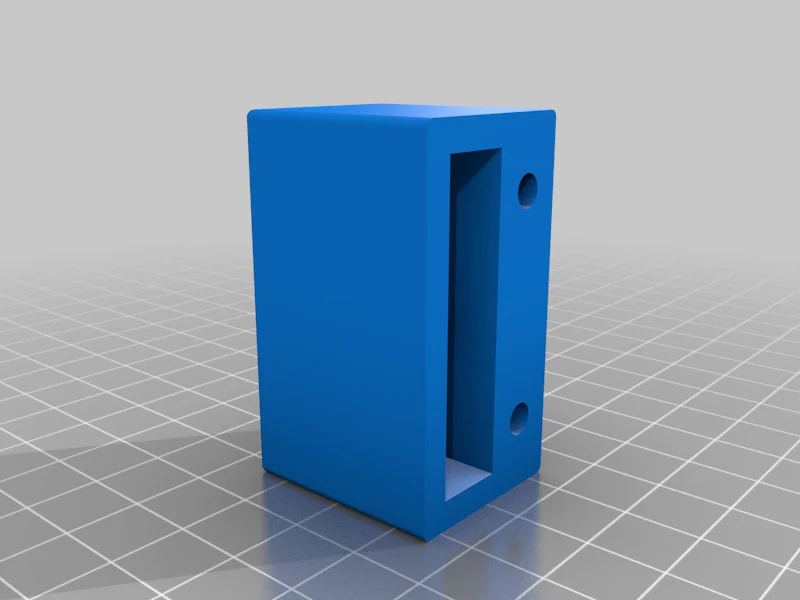

Вам ��онадобится 6 болтов M4x30 мм и гайки M4 для зажима и направляющей, а также пружина сжатия 6,5x30 мм для зажима. Пружина должна иметь относительно высокую жесткость (>1 Н/мм). Отверстия на направляющей можно использовать для крепления болтов к любому контейнеру, который вы прикрепляете к направляющей. Чтобы прикрепить сумку к тканевой сумке, я прикрепил 8 отверстий для петель с помощью этого набора петель. Для дополнительной прочнос��и вам нужно будет либо прикрепить лист фанеры к верхней части перекладины, используя отверстия для болтов M4, либо вкрутить 3 болта с резьбой m4x300 м в отверстия в перекладине.

28.02.2024 Версия 1.1: Уменьшены размеры стоек на штифте с 9,5x15,5 мм до 8,5x14,5 мм, а также уменьшена ширина круглой стойки с 6 мм до 5 мм, поскольку она слишком плотно прилегает к держателю штифта. Увеличена высота стоек на 15 мм, так как не хватало места для перил. Добавлена фаска в нижней части верхней части верхнего штифта, чтобы его можно было печатать без опор, а также уменьшена высота захвата верхнего штифта с 15 мм до 5 мм.

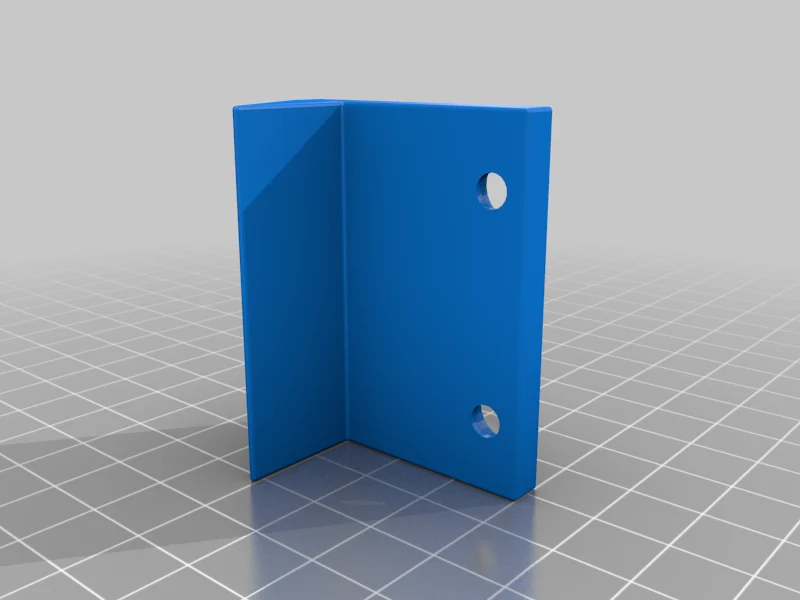

29.02.2024 Версия 1.2: В верхнюю часть направляющей добавлена полка, чтобы сумки не застревали между перекладиной и корзиной. Увеличена базовая ширина рейки с 60 до 62 мм, поскольку 60 позволяла выдвигать рейку под углом, а также увеличивала высоту выреза гайки на рейке с 2,5 мм до 3,7 мм, поскольку я допустил опечатку. Увеличены размеры опор верхнего и нижнего штифта с 8,5x14,5 мм до 9x15 мм, поскольку размеры V1.1 были слишком свободными.

29.02.2024, версия 1.3: Теперь направляющая стала слишком тугой на багажнике, поэтому я уменьшил ширину основания с 62 мм до 61 мм (удивительно, сколько может дать один миллиметр). Я также допустил ошибку при изменении ширины основания, из-за чего направляющие отверстия для болта сдвинулись, поэтому я исправил это, чтобы болты снова проходили через держатель к направляющей. Уменьшена высота конца направляющей на 2 мм, чтобы штифт легче проходил под направляющей корзины. Добавлена фаска для закрепления нижней части вокруг отверстий для болтов, чтобы мне не приходилось печатать эти детали с опорами.

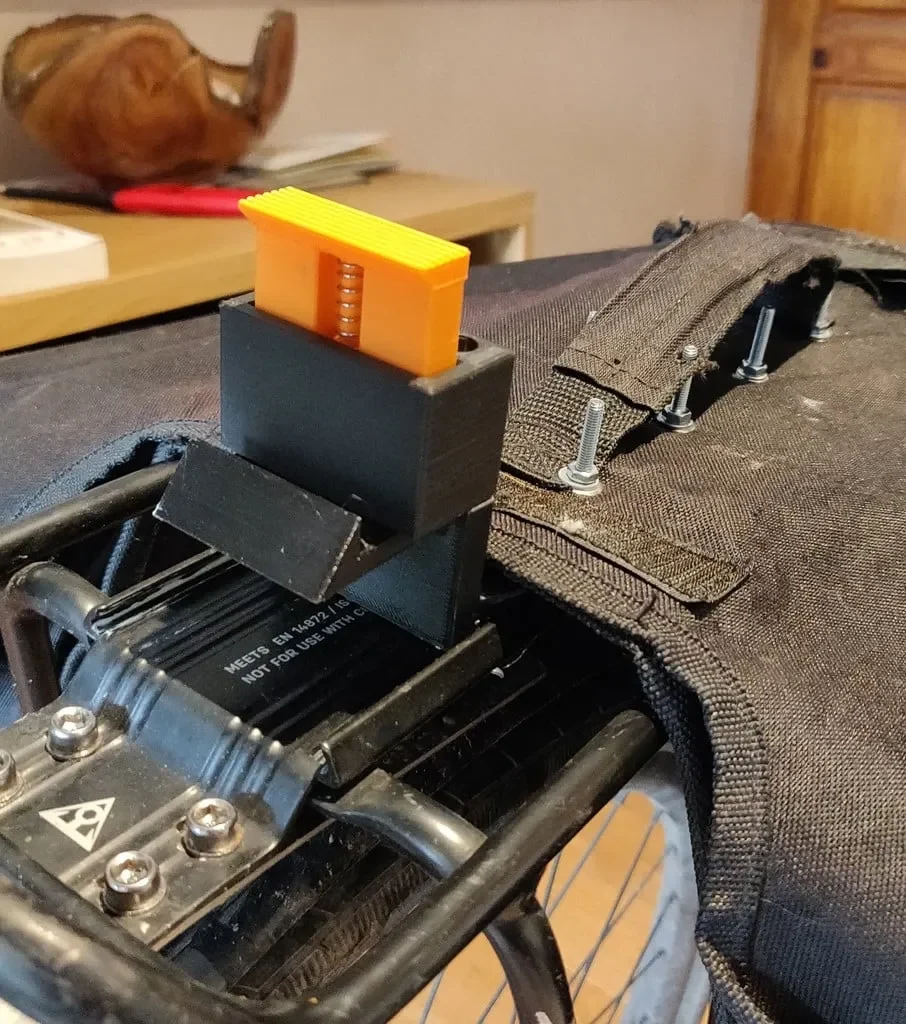

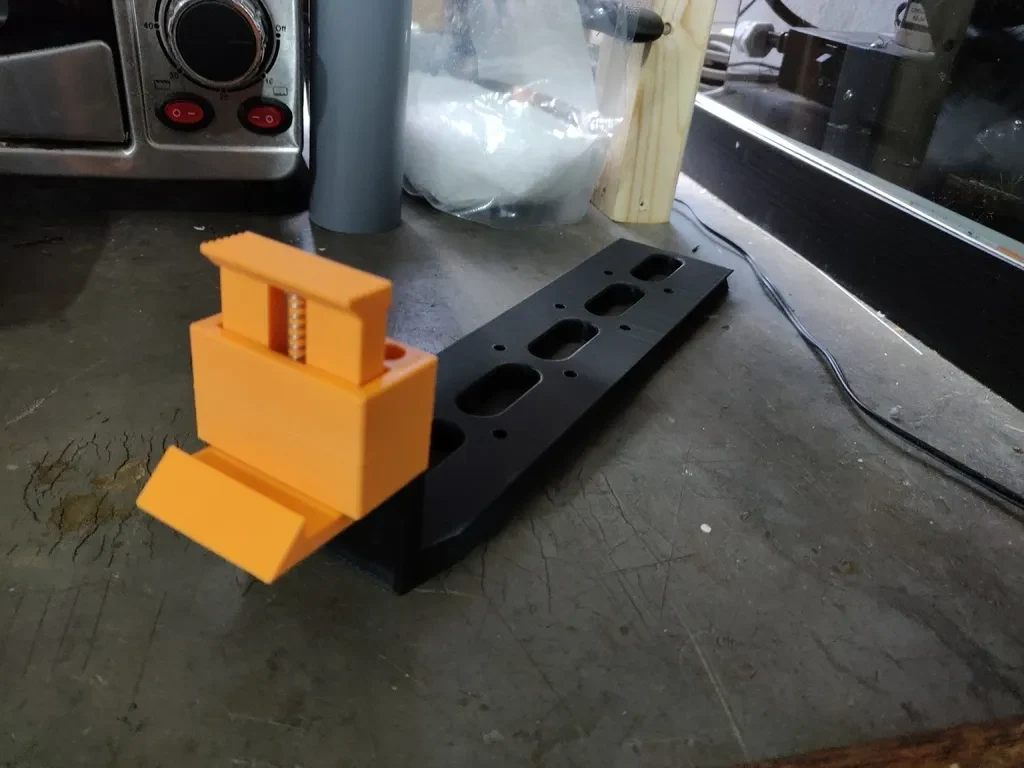

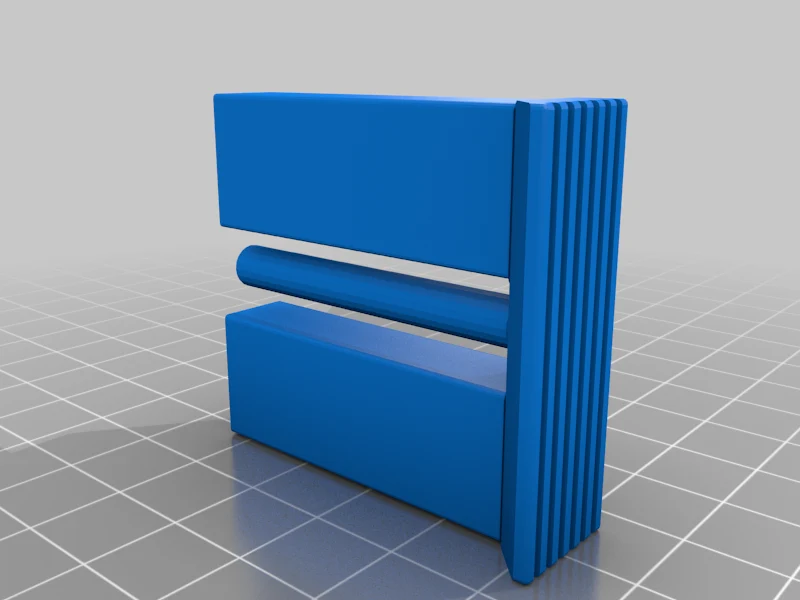

03.02.2024 Версия 1.4: На конце направляющей добавлены невыпадающие гайки, а также сделан зажим для сумки, который крепится к концу направляющей и удерживает мою сумку на корзине. Штифт проходил под планку, но его было трудно высвободить, поэтому я изменил конструкцию нижнего штифта, чтобы обеспечить больший зазор при отпускании.

05.13.2024 Версия 1.5: Увеличена высота нижнего штифта с 11 мм до 14 мм, так как он иногда выпадал при попадании в яму горшка. Ширина рельса уменьшена с 61 до 59 мм, так как перемещать рельс с сумкой было довольно сложно; при высоте 59 мм направляющая может вставляться в направляющую сбоку, что проще. Метод боковой загрузки означает, что направляющая становится более свободной, но, похоже, ее нелегко вытащить, если не потянуть ее под углом. Добавлена дополнительная поддержка направляющей, чтобы она не защелкивалась на конце зажима после тщательного тестирования (при столкновении с лежачим полицейским).

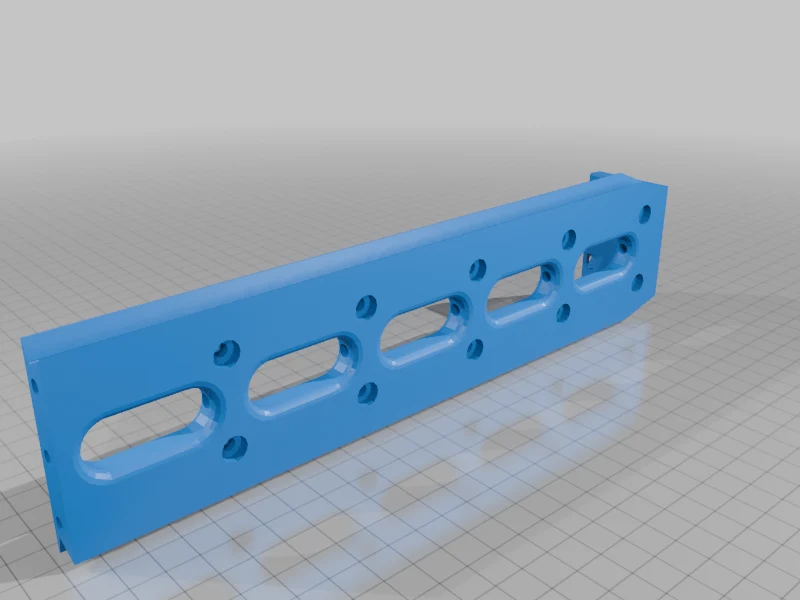

06.07.2024 Версия 1.6: Увеличена высота нижнего штифта с 14 мм до 16 мм, поскольку он иногда все еще выходил. К основанию штифта добавлена фаска толщиной 1,5 мм (45 футов), чтобы придать детали прочность. В рельс добавлены отверстия для болтов с резьбой 3 м4, чтобы придать ему большую прочность, так как он иногда расслаивается при больших нагрузках (концевые гайки сняты, поскольку можно установить стержень). Добавлены версии с направляющими шириной 61 мм и 59 мм, поскольку некоторым пользователям может потребоваться более надежная посадка.

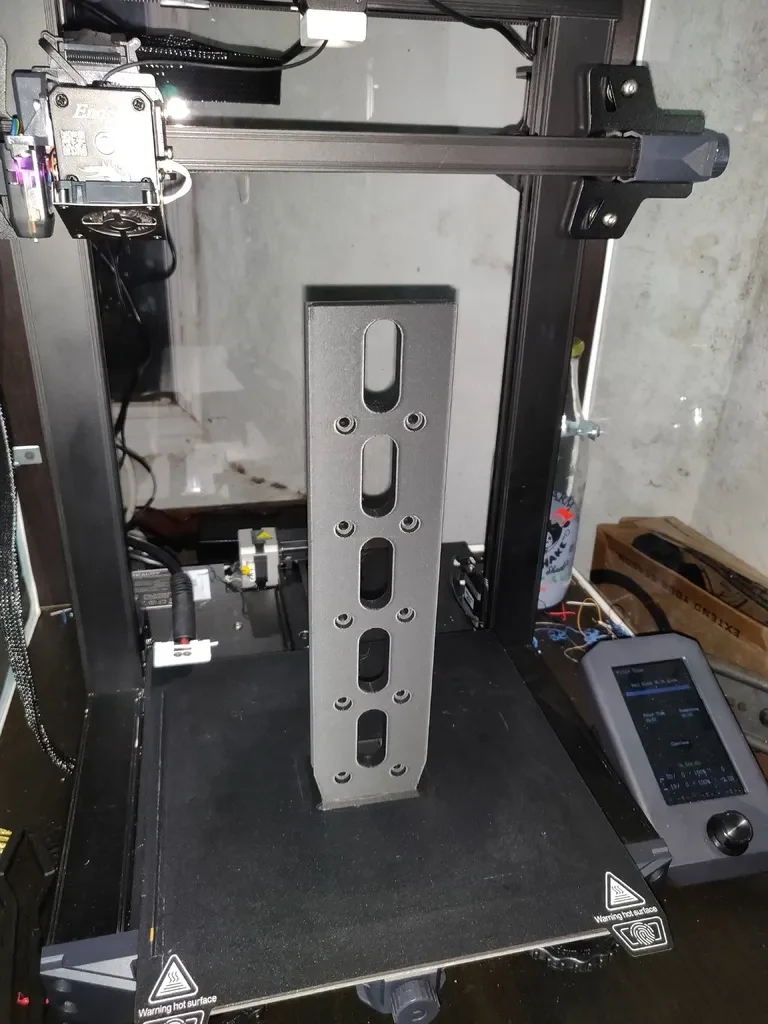

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер-3 С1

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2

Заполнение:
