Крепление подседельного штыря PDW Bindle......
Источник:

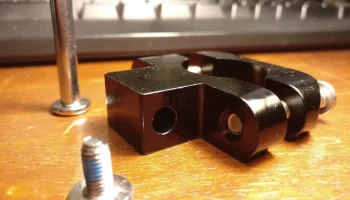

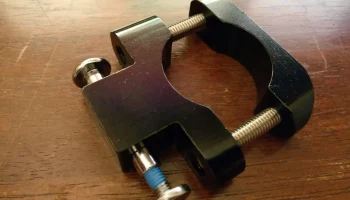

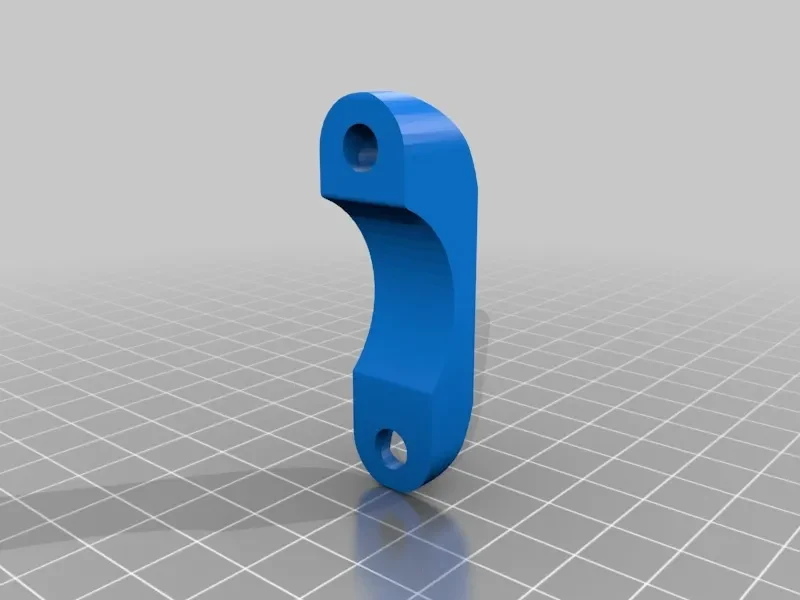

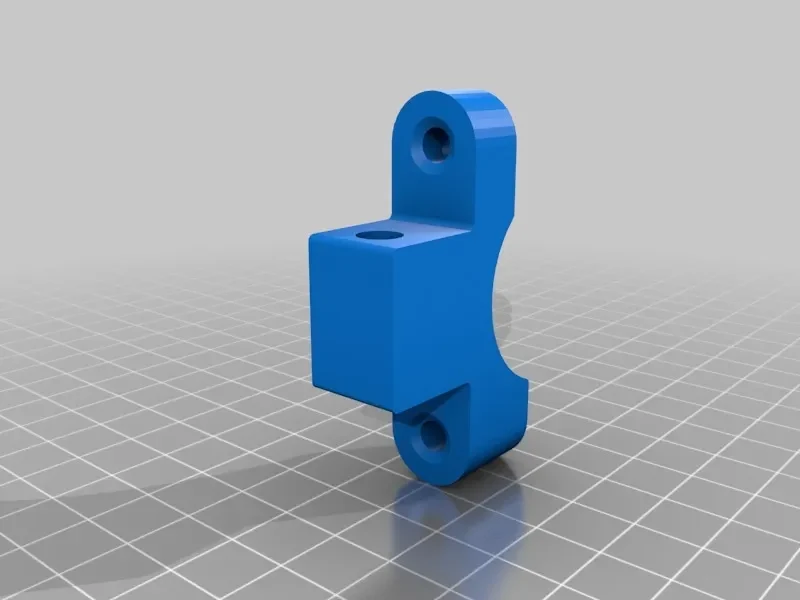

Сняты размеры крепежа крепления подседельного штыря PDW. Интересно, что кусочки на самом деле не одинаковой ширины, примерно на 1 мм. Я сохранил эту неравномерность.

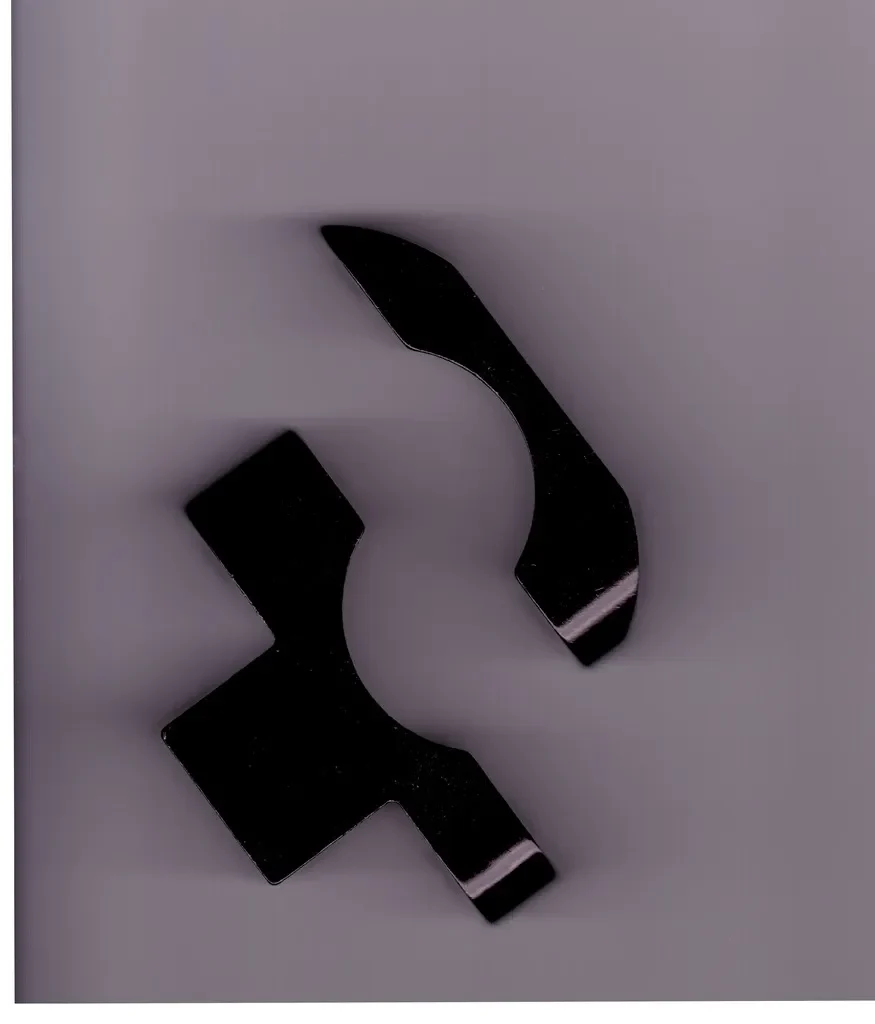

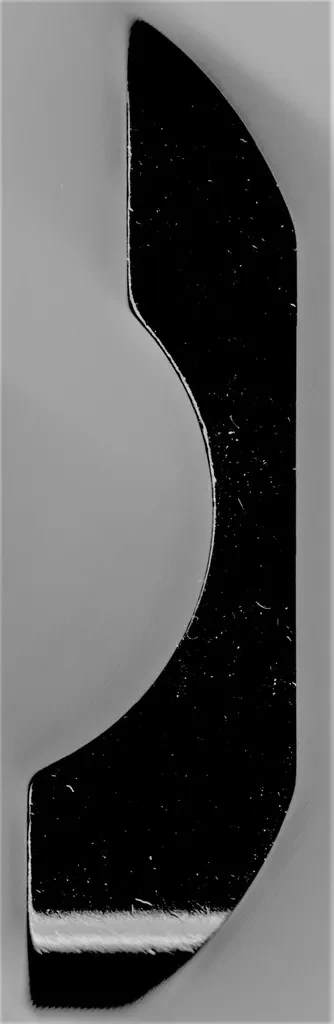

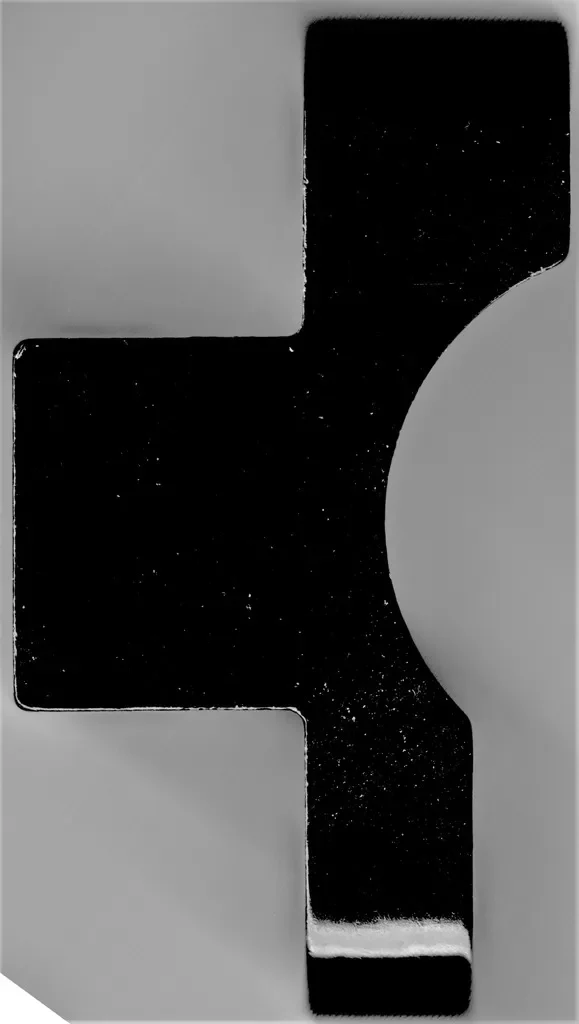

Я включил сканы реальных деталей, чтобы попытаться сопоставить другие размеры.
Я не говорю о гранях, прилегающих к интерфейсу подседельного штыря. Так и должно быть.

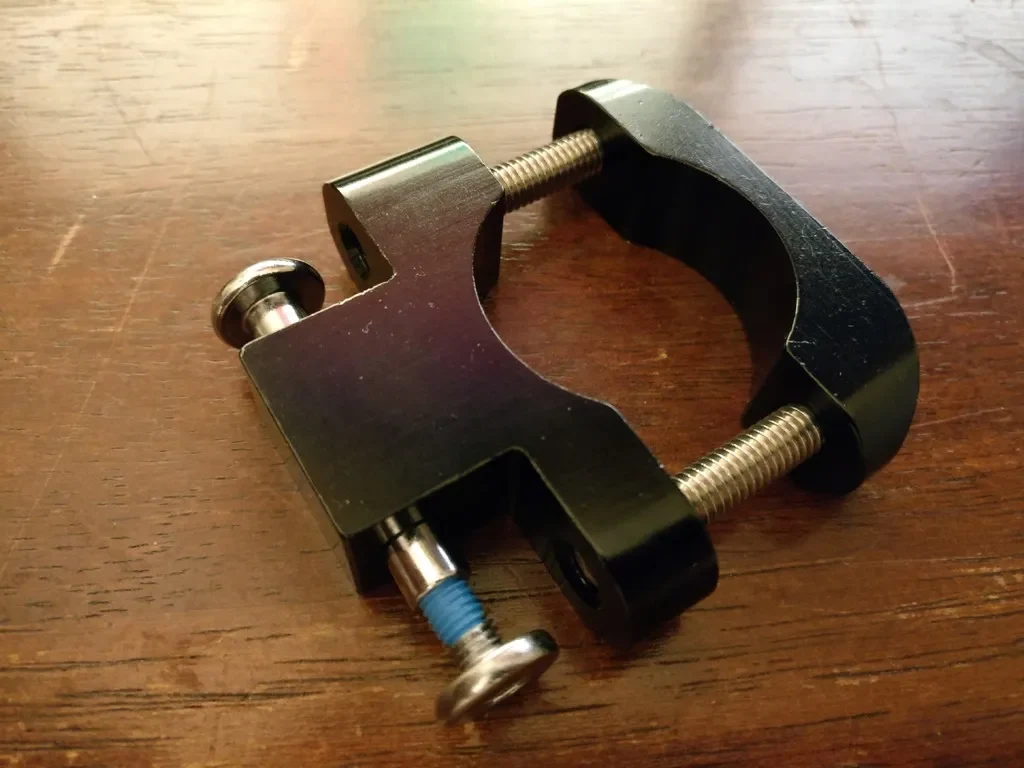

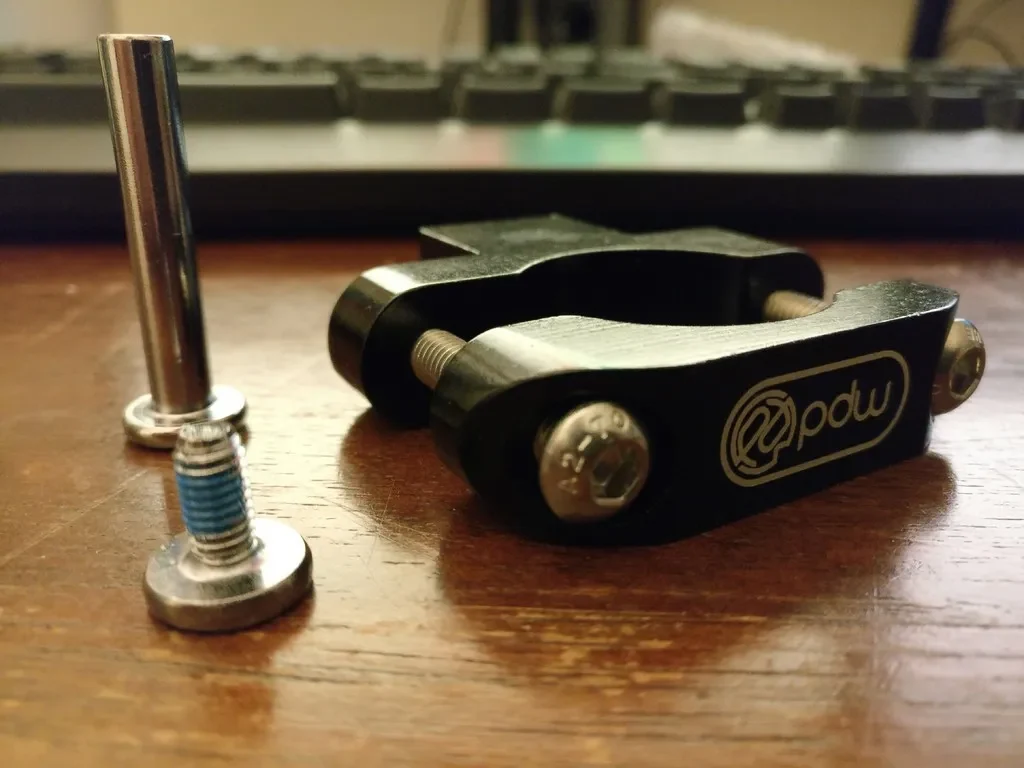

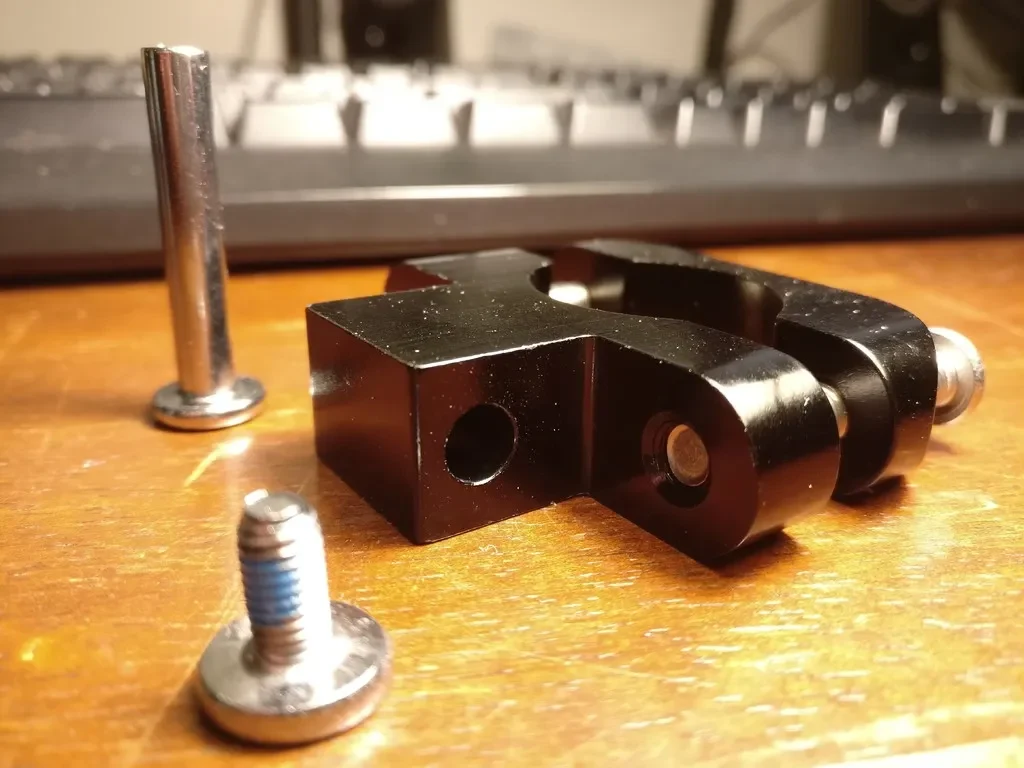

Требуется 2 болта M6 x 1 длиной около 30-45 мм. Предполагается поддержка подседельных штырей диаметром 22,0-31,6 мм.
Я думаю, что болт крепления стойки имеет размер M5 x 0,8, а длина стойки составляет 35 мм.
Я рекомендую это не для 3D-печати, а для механической обработки.
Категория: Запасные части
