Направляющая троса блокировки вилки передней подвески......

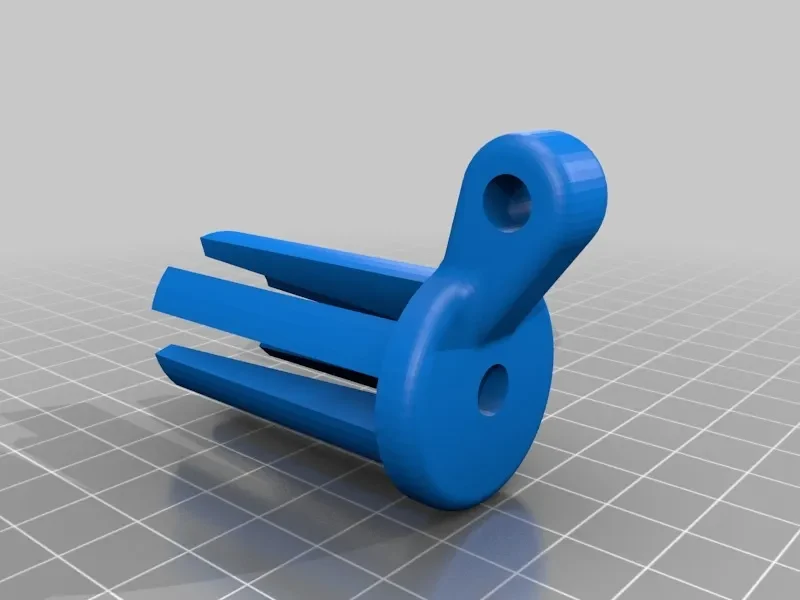

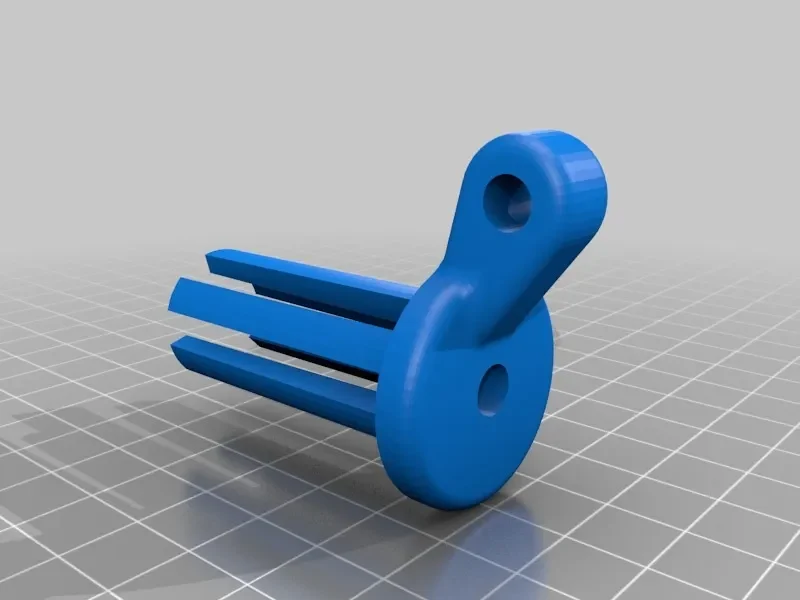

Это расширительная заглушка, которая подходит к нижней части вашего ПРЯМОГО рулевого механизма диаметром 1-1/8 дюйма (не конического; у меня нет конической вилки рулевого управления, поэтому я не знаю размеров). Он обеспечивает НАПРАВЛЯЮЩУЮ для троса (не упор) для прокладки корпуса троса переключения передач на пути от пульта дистанционного управления руля к переключателю блокировки.

Я буду загружать переключатель/колпачок и ограничитель троса на заводной головке отдельно.

6 мая 17: Понятия не имею, сработает ли это. Распечатывайте на свой страх и риск. Я проверю его, чтобы увидеть, подходит ли он в какой-то момент.

Как я это разработал

Меня вдохновила часть AlsHub о Shapeways: https://www.shapeways.com/product/D4HB2EJNT/lockout-1-1-8

Плюс эта тема: http://forums.mtbr.com/shocks-suspension/remote-lockout-fox-rl-382180-6.html.

Я хотел сделать более чистую версию, которая не требовала бы све��ления существующего переключателя.

Согласно моим исследованиям, внутренний диаметр штока 1-1/8 дюйма составляет 1 дюйм.

13 мая 17: Я даже не проверил свой шток, внутренний диаметр которого на самом деле составляет 20,95 мм. Итак, была загружена новая версия с добавлением 20.95 к имени файла.

Сборка

Вам понадобится болт М6 х 35 мм. Его длина должна быть не менее 35 мм, если не длиннее.

Вам также понадобится гайка М6.

Вставьте гайку в заглушку и убедитесь, что она правильно вставлена в шипы. Имеется небольшой угол наклона, который используется для расширения шипов наружу, чтобы они поместились в рулевом колесе.

Вставьте сборку в рулевую колонку и затяните болт.
