Эксперимент по включению переключателя передач......

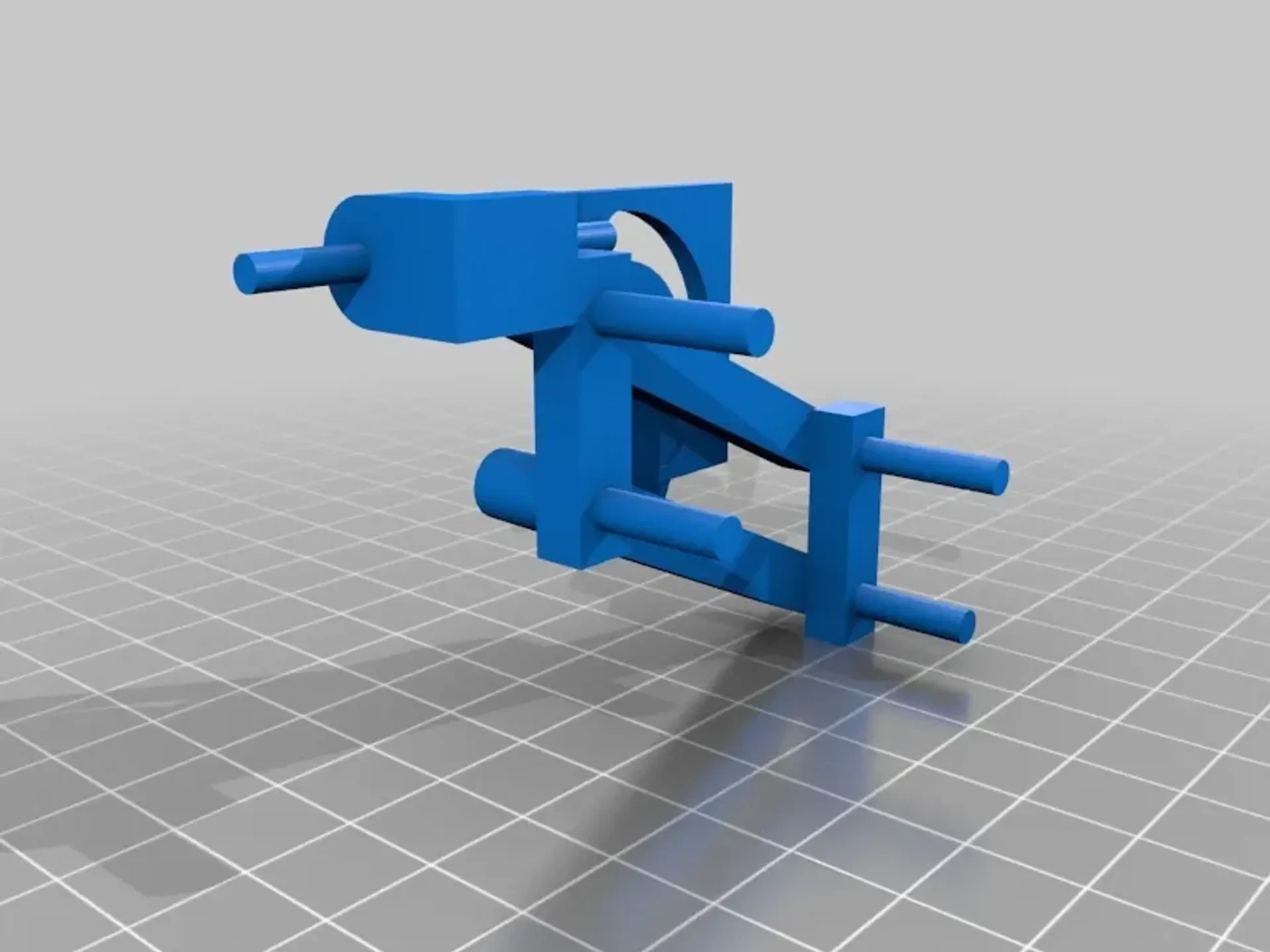

Неудачный эксперимент по включению заднего переключателя с помощью сервопривода. Сервопривод будет установлен на регуляторе ствола, а стержень пройдет через регулятор ствола.

Стержень будет иметь зубцы, и сервопривод будет втягивать и вынимать стержень с помощью реечного привода.

Стержень будет соединен с пластиной с некруглой прорезью для фиксации штифта, расположенного в отверстии для анкерного болта троса.

Таким образом, круговое движение сервопривода приведет к тому, что механизм параллелограмма вызовет боковое движение.

Проблема конструкции здесь заключается в том, что стержень имеет толщину около 0,115 дюйма и сразу же сгибается. Если вы не высверлите регулятор ствола и не придадите ему значительной жесткости, эта конструкция будет бесполезна. Вы можете поиграть с движением (я думаю) в файле сборки.

Если вам действительно удастся это сделать, пожалуйста, дайте мне знать. Я был бы заинтригован.
