Еще одна (сверхмощная) передняя стойка Brompton......

Это сверхмощная передняя стойка для Brompton.

Мне нужна была передняя полка для моего бромптона, потому что носить сумку на спине означает, что я приеду на поезд с потной спиной. Однако я не хотел снимать крепление с зажимом Brompton, как это сделал Магди, поскольку мне все равно хотелось иметь возможность устанавливать такую ​​​​корзину.

Первоначально я напечатал переднюю стойку Gear Engineers (доступно здесь), но после загрузки на нее около 5 кг часть зажима сломалась, что, по-видимому, является распространенной проблемой с передними стойками Brompton, напечатанными на 3D-принтере.

К сожалению, мне не хотелось раскошелиться на стальную стойку за 100 фунтов, и я не верю, что эти алюминиевые стойки с Aliexpress не прогнутся под тяжелым весом.

Поэтому я модифицировал стойку GearEngineers, чтобы использовать этот адаптер для сумки, поскольку в прошлом я добился с ним большого успеха при изготовлении передней корзины для Brompton. Он должен выдерживать вес до 10 кг и устранять слабые места конструкции. Это делает конструкцию немного более дорогой, но она должна выдерживать больший вес (надеюсь).

Детали, которые вам понадобятся:

Адаптер для сумки
Медная труба 15 мм
6 крепежных винтов m5x30 мм.
2 крепежных винта m4x30 мм.
8 саморезов м4
6 стопорных гаек m5
2 м4 гайки

Инструменты, которые вам понадобятся:

Труборез/ножовка
Дрель со сверлами
Отвертка

Инструкции

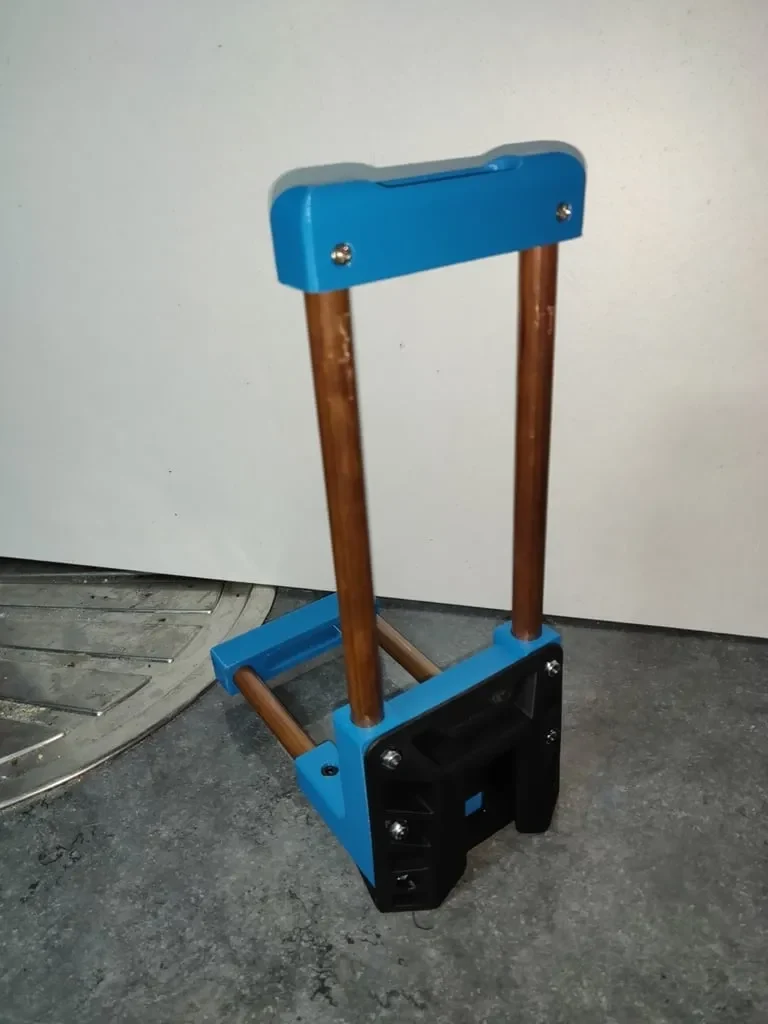

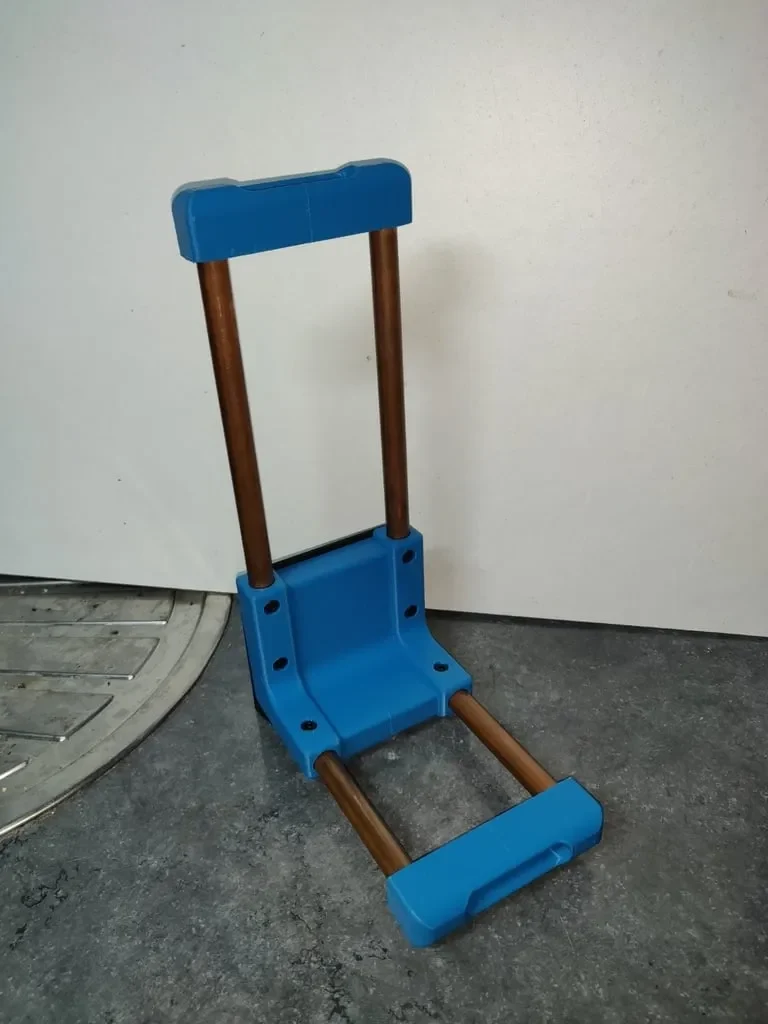

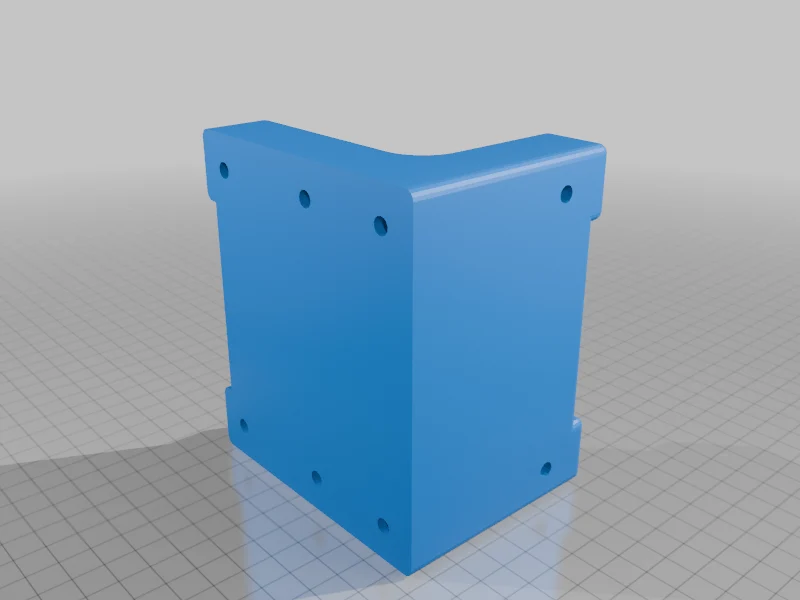

Распечатайте детали. Вам понадобится 1 крепление, 2 колпачка и 2 вставки для стержней.
Приостановите печать на слое 87 при печати вставок стержней, чтобы вставить 2 гайки м4.
Разрежьте медную трубку на 4 части. Я выбрал 2 длины по 30 см и 2 по 20 см.
Просверлите отверстия для винтов М5 в медных трубках сверлом диаметром 5,5 мм.
Просверлите еще одно отверстие в задней части адаптера сумки.
Прикрепите медные трубки к крышкам с помощью саморезов М4.
Вставьте вставки стержней в 2 медные детали с просверленными отверстиями.
Вставьте медные трубки со стержневыми вставками в базовые отверстия крепления.

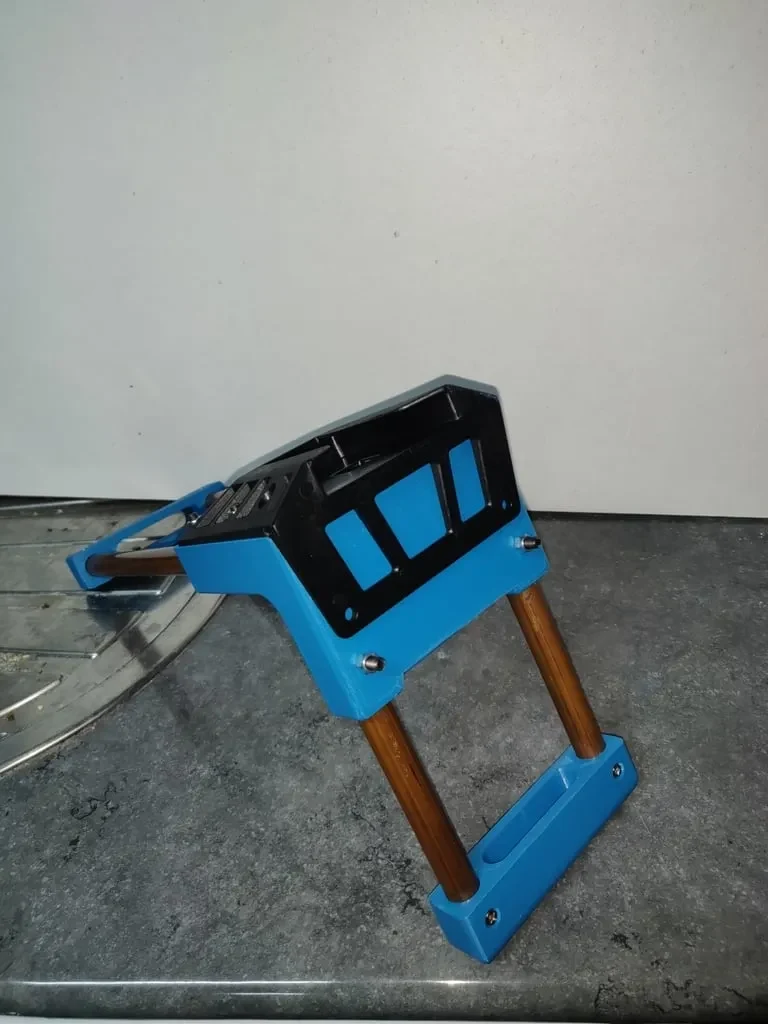

Закрепите адаптер сумки на креплении, используя 2 нижних отверстия, вставки стержня, 2 болта M5, 2 стопорные гайки M5, 2 болта M4 и 2 гайки M4.
Вставьте другие отрезки медной трубы в вертикальные отверстия на креплении.
Затяните вертикальные стойки и адаптер сумки с помощью 4 болтов M5 и 4 контргаек M5.
Сделанный!

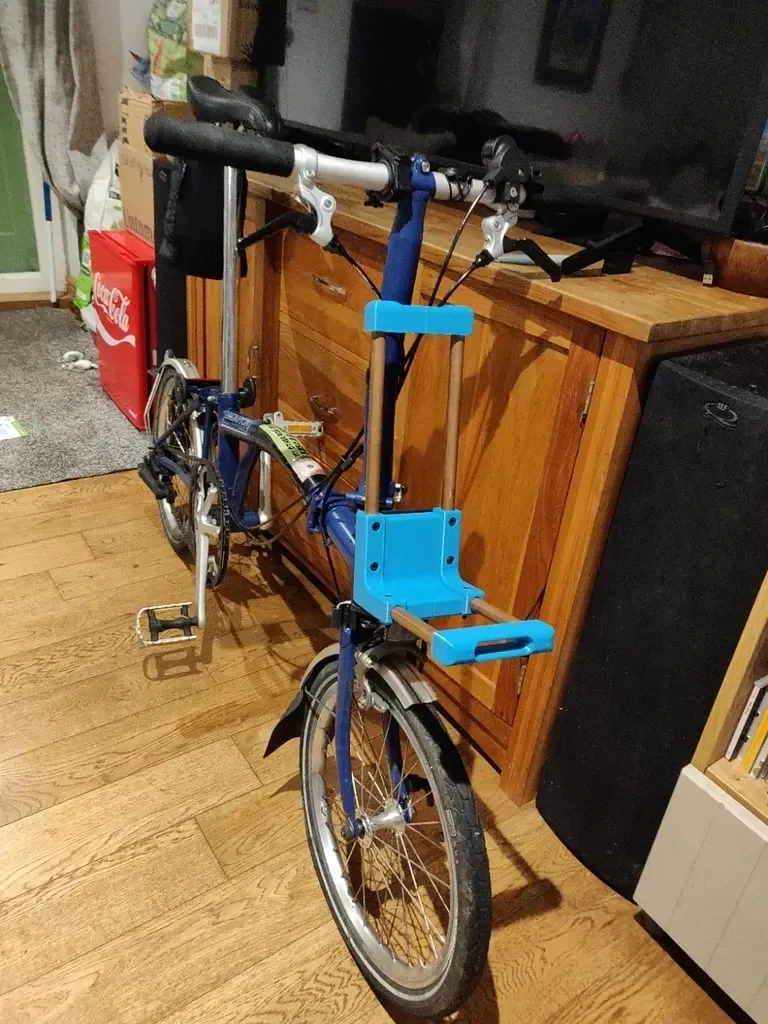

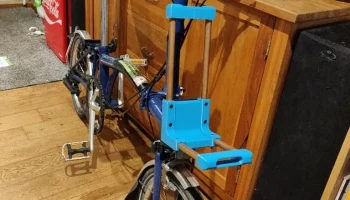

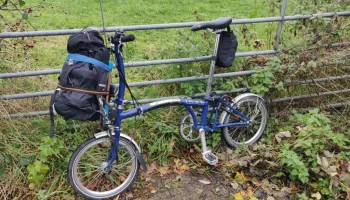

Сделав это, я погрузил в сумку 9 кг вещей и проехал с ней на передней стойке Бромптона ~2,5 км. Полка не треснула и не сломалась! Единственным недостатком, по-видимому, является то, что высокая сумка, загруженная на переднюю стойку, слегка мешает рулевому управлению; Однако на самом деле это проблема только при прохождении острых поворотов.

09.07.2025 V1: Передняя багажная полка, адаптированная инженерами по оборудованию для работы с адаптером для нейлоновой сумки и 15-миллиметровыми медными трубками вместо брезента. Добавлена ​​вставка для стержня, поэтому вес любого багажа должен в основном приходиться только на металлические части, которые должны выдерживать большие нагрузки по сравнению с чисто печатным пластиком. Использует этот адаптер для сумки

24.10.2025 V2: Адаптированное крепление и вставка стержня для работы с новым адаптером для сумки. Увеличена высота крепления с 52 мм до 77 мм. Увеличена высота вставки стержня с 40 мм до 77 мм. Добавлен еще один крепежный винт в нижней части крепления. Добавлен еще один крепежный винт на передней стороне крепления. Отве��стия для гаек на передней стороне крепления заменены на отверстия для болтов.

27.10.2025, версия 2.1: Убраны отверстия в нижней части крепления, кроме одного, так как адаптер сумки все равно будет мешать им. Изменены все размеры болтов с M4 на M5, которые стали немного прочнее. Изменен адаптер стержня, теперь он работает только с одним отверстием для болта. Изменено направление последнего отверстия для болта на креплении, теперь болт входит сверху, а не с��изу.

28.10.2025 Версия 2.2: Отрежьте часть крепления, чтобы уменьшить расход нити. Уменьшена высота вставки стержня с 65 мм до 60 мм.

30.10.2025 Версия 2.3: Увеличена ширина вставки стержня с 11,75 до 12,6 мм. Заменил вставку гайки М5 во вкладыше штока на гайку М4.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер-3 С1

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

20

Нить: нить PETG синего цвета.

Категория: Спорт и активный отдых
