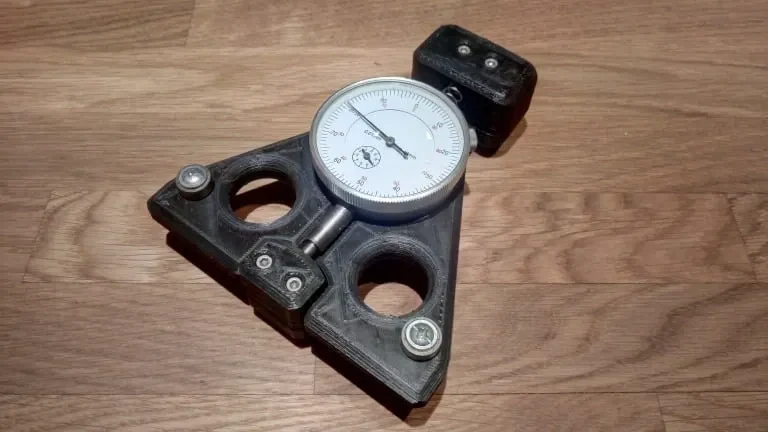

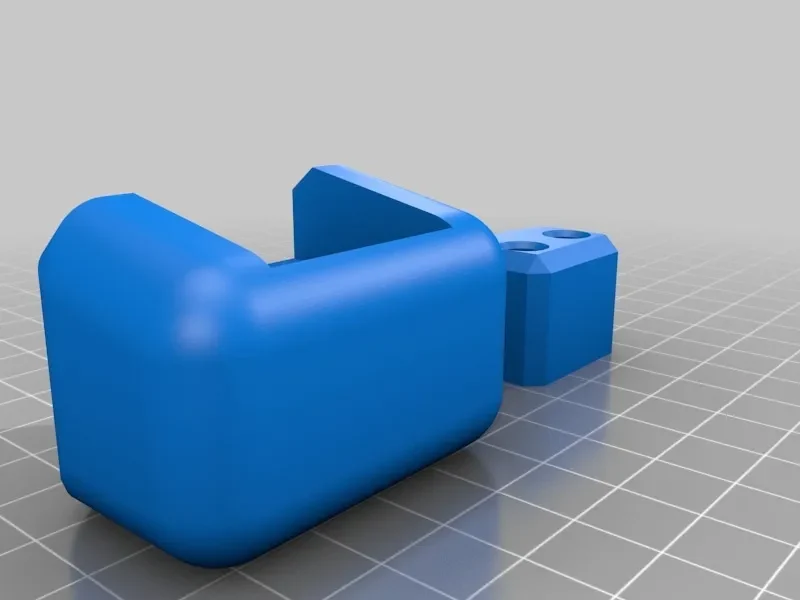

Тензиометр

Мото-вело

Источник:

www.printables.com

Примечание:

Еще в разработке!!!
Не используйте его, если у вас недостаточно знаний в области велосипедной механики!!!
Если вам нужен точный инструмент, купите оригинал от Wheelfanatyk!
Если вы распечатаете это, возможно, оно не подходит к другим частям или что-то еще пойдет не так. Итак, вы пригласили помочь в разработке, посетив: https://www.thingiverse.com/groups/bike/forums/general/topic:28979#comment-1847641.
Если у вас маленькие руки, возможно, вам это не подойдет!
Если вы хотите узнать натяжение спиц, вам необходимо откалибровать его с помощью измерителя растягивающей нагрузки в сочетании с устройством натяжения спиц.

Обновление:

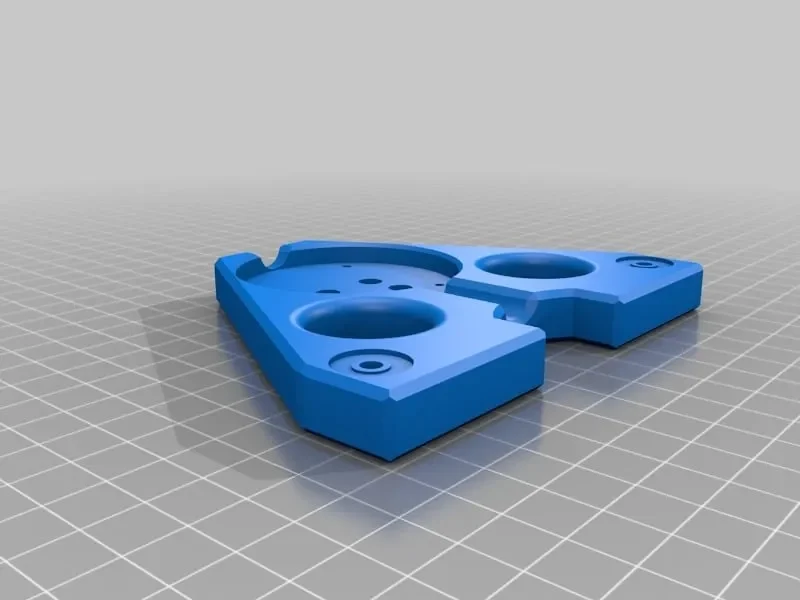

Теперь вы можете распечатать корпус на маленьком принтере размером: 120 мм х 120 мм.
Вам не нужно распечатывать «проставочный» файл (теперь он интегрирован)
Вам не нужны «тонкие шайбы М4» (они тоже встроены)

Вам также понадобится:

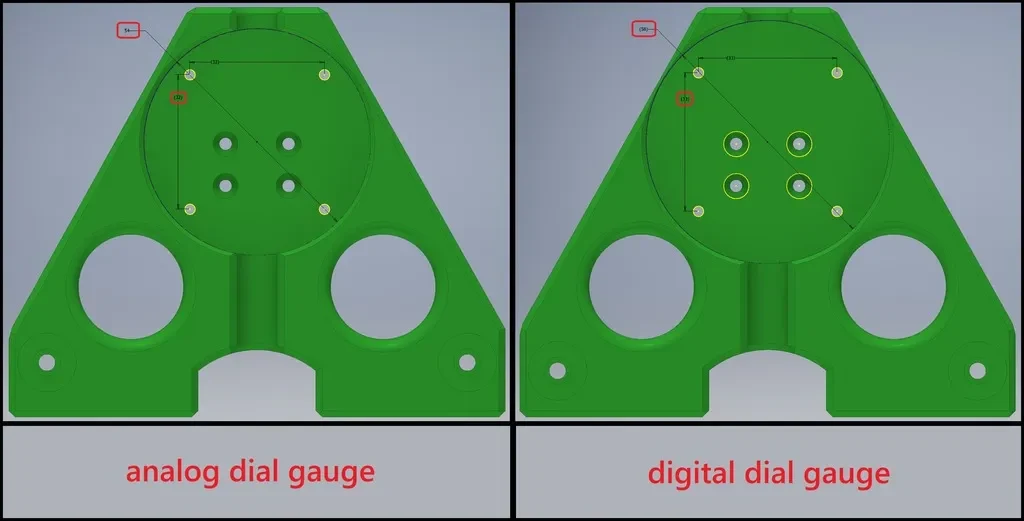

1 * циферблатный манометр с ходом около 12,7 мм (и один, который помещается в корпус тензиометра). Я получаю свой из Китая, вот такой, или вы можете использовать этот цифровой манометр.

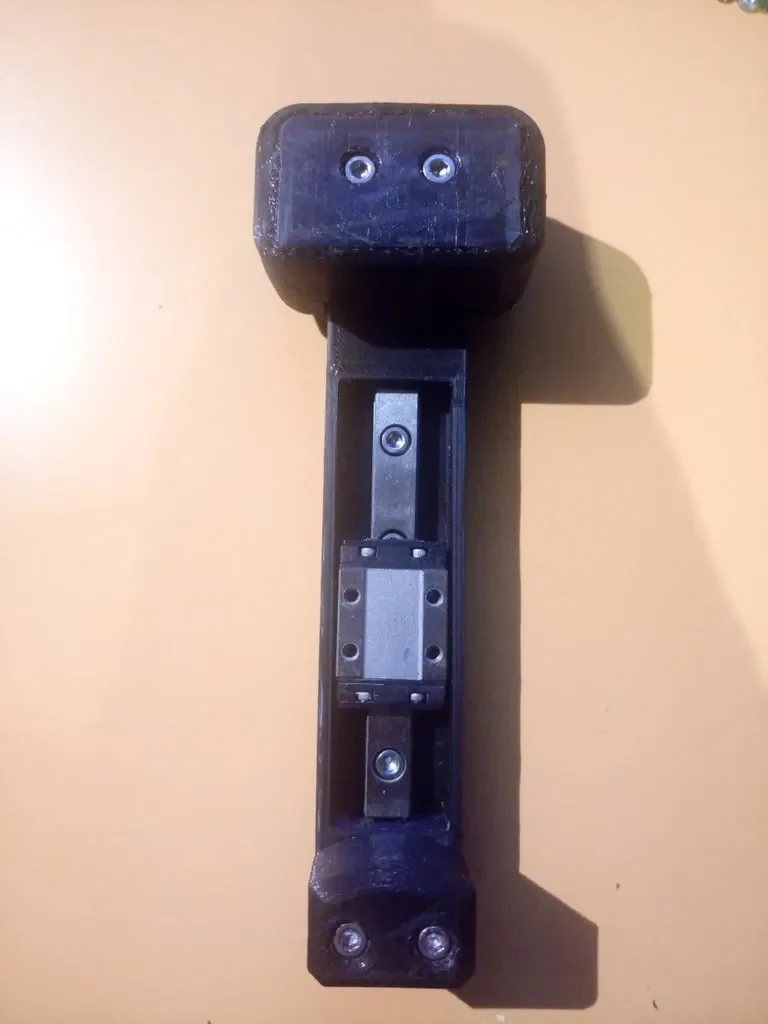

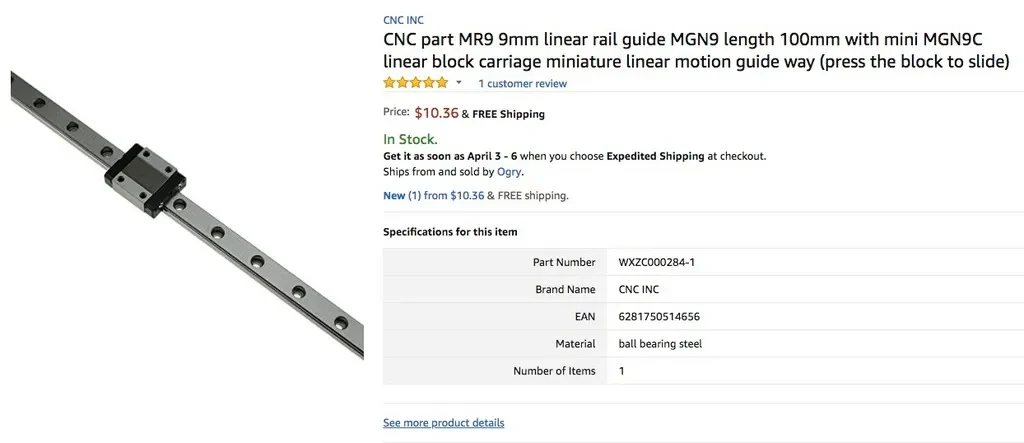

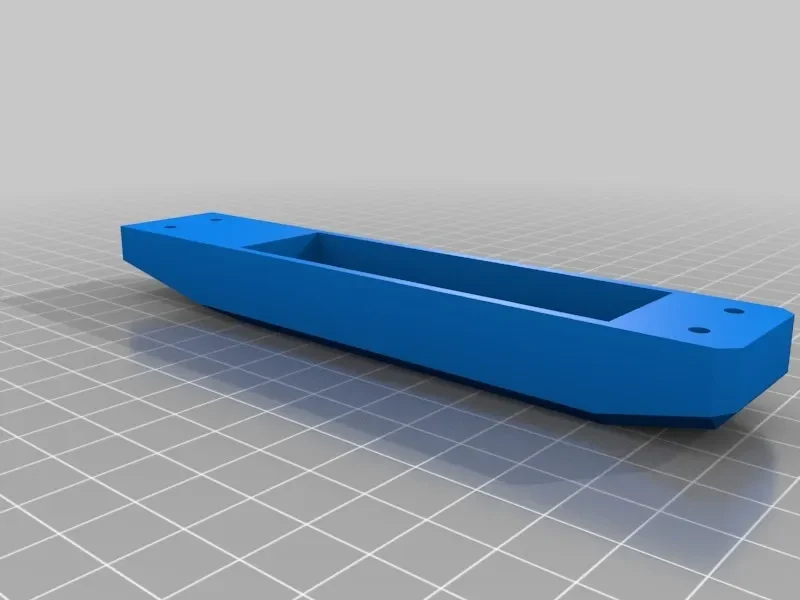

1* линейная направляющая: TSK LMBM9 — направляющая: 80 мм (ищите б/у, она дешевле, или возьмете дешевую, как на третьей картинке. Кажется, она тоже подходит, но я точно не знаю)
2*624 zz подшипник

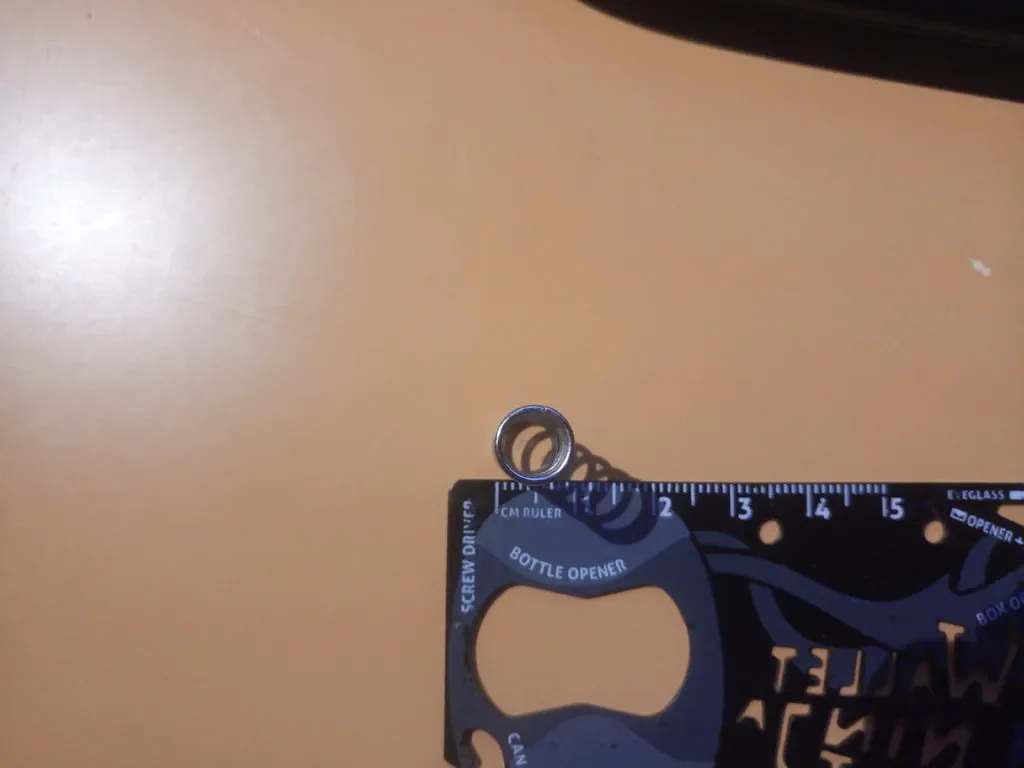

1* пружина (длина: от 20 мм до 25 мм (зависит от вашего индикатора), внешний диаметр: 9 мм, диаметр проволоки: 0,9 мм)
4 * винт с потайной головкой M3 x 5 мм
4 * Винт с головкой под торцевой ключ M3 x 8 мм (inbus)
4 * Винт с головкой под торцевой ключ M3 x 30 мм (inbus)
8* гайки М3
4* винт M2 x 6 мм (зависит от используемого индикатора часового типа)
2 * винт с головкой объектива M4 x 20 мм (возможно, inbus)
2 * гайка М4

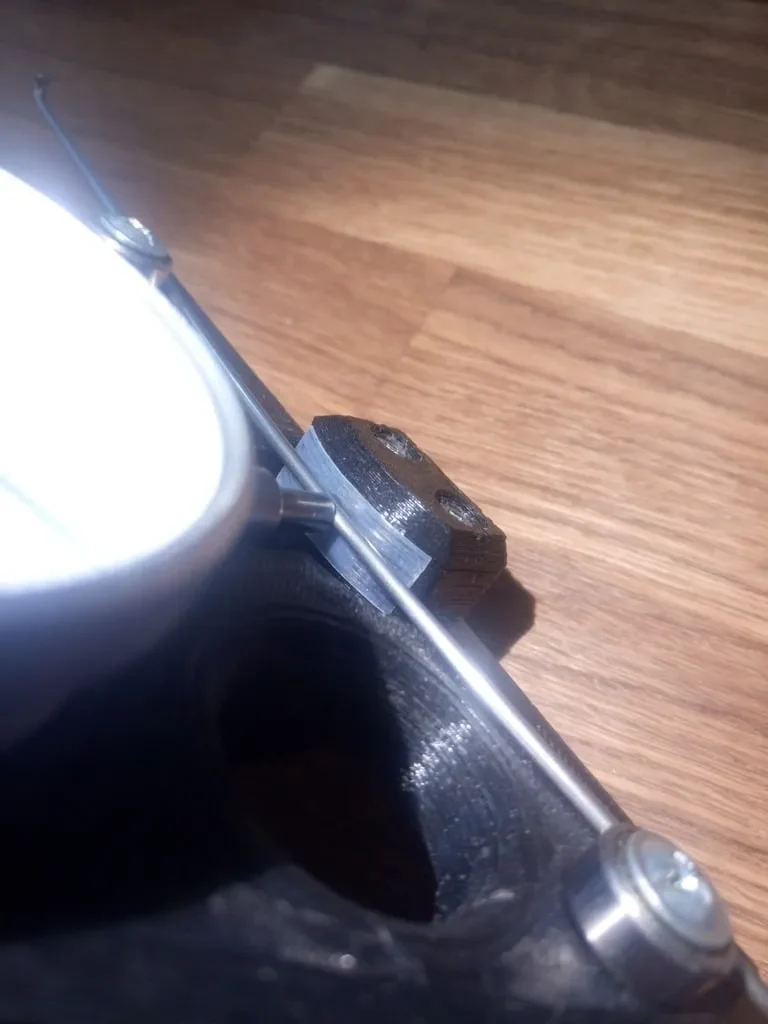

небольшой кусочек тефлоновой ленты (приклейте ее к болту, который касается спицы ->, чтобы предотвратить повреждение болта)
и колесо для работы ;)

Я надеюсь, что эта вещь поможет людям, которые особо интересуются велосипедной механикой. Как, возможно, и хотелось бы его изобретателю. Так что спасибо Йобсту и его друзьям.

Особая благодарность cmh и QuangVuong, которые помогли разработать эту штуку!!!

Настройки печати

Принтер:

Пруса i3 плюс

Плоты:

Не имеет значения

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

20%
