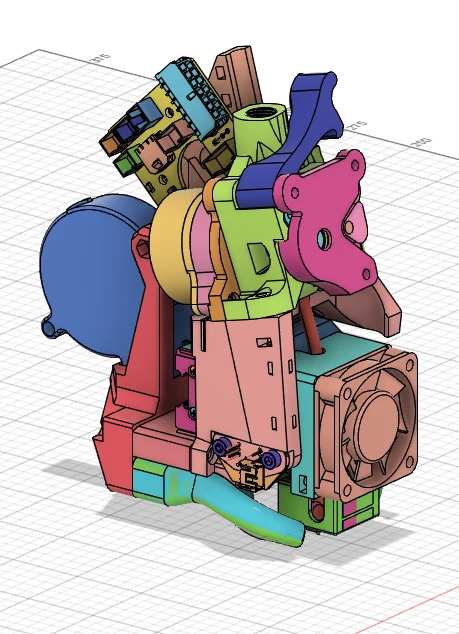

Экструдер Galilei, метчик типа CR10/V6 Hotend......

Хотенд с

Экструдер на базе Galileo (Orbiter 1.5 Gears + HW)
Двигатель до 20 мм (Nema 14 36 мм)
Радиатор CR10 (те, что с ECAS)
PC4-M10 для экструдера
40-мм вентилятор
Сингл 5015, заимствован из EVA3.
2 воздуховода (смещение по оси Z 1 мм, в зависимости от сопла (точность печати/установки магнита)
V6 Теплоблок/сопло или МК8
MGN9H 50 мм (сопло в виде Z-зонда)
Оптический z-сенсор Voron Tap
4 магнита 6x3 N52
Ленточная дорожка декартова над рельсом

Боуден должен быть немного короче, чтобы уменьшить силу давления.

Ремикс из множества источников:

https://github.com/jon-harper/E34M1

https://www.printables.com/de/model/230690-eva-3-inlet-for-5015-fan-parallel-to-backplate/files

https://github.com/EVA-3D/eva-main

https://github.com/VoronDesign/Voron-Tap

https://github.com/VzBoT3D/Vz-HextrumORT/

https://www.printables.com/de/model/396650-e3d-v6-and-revosix-hotend-mount-hex-nut-version

https://www.printables.com/de/model/200939-eva-3-modular-3d-printer-carriage-platform
