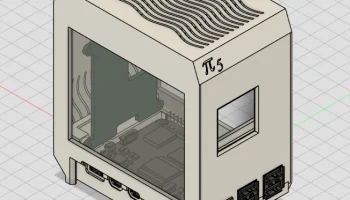

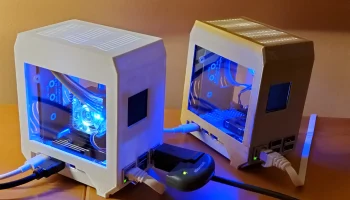

Компьютерный корпус Mini Tower для Raspberry Pi 5......

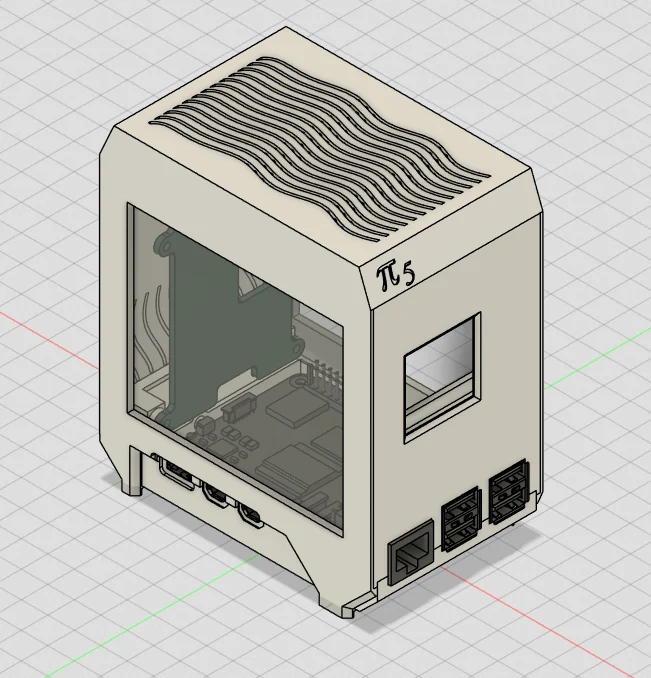

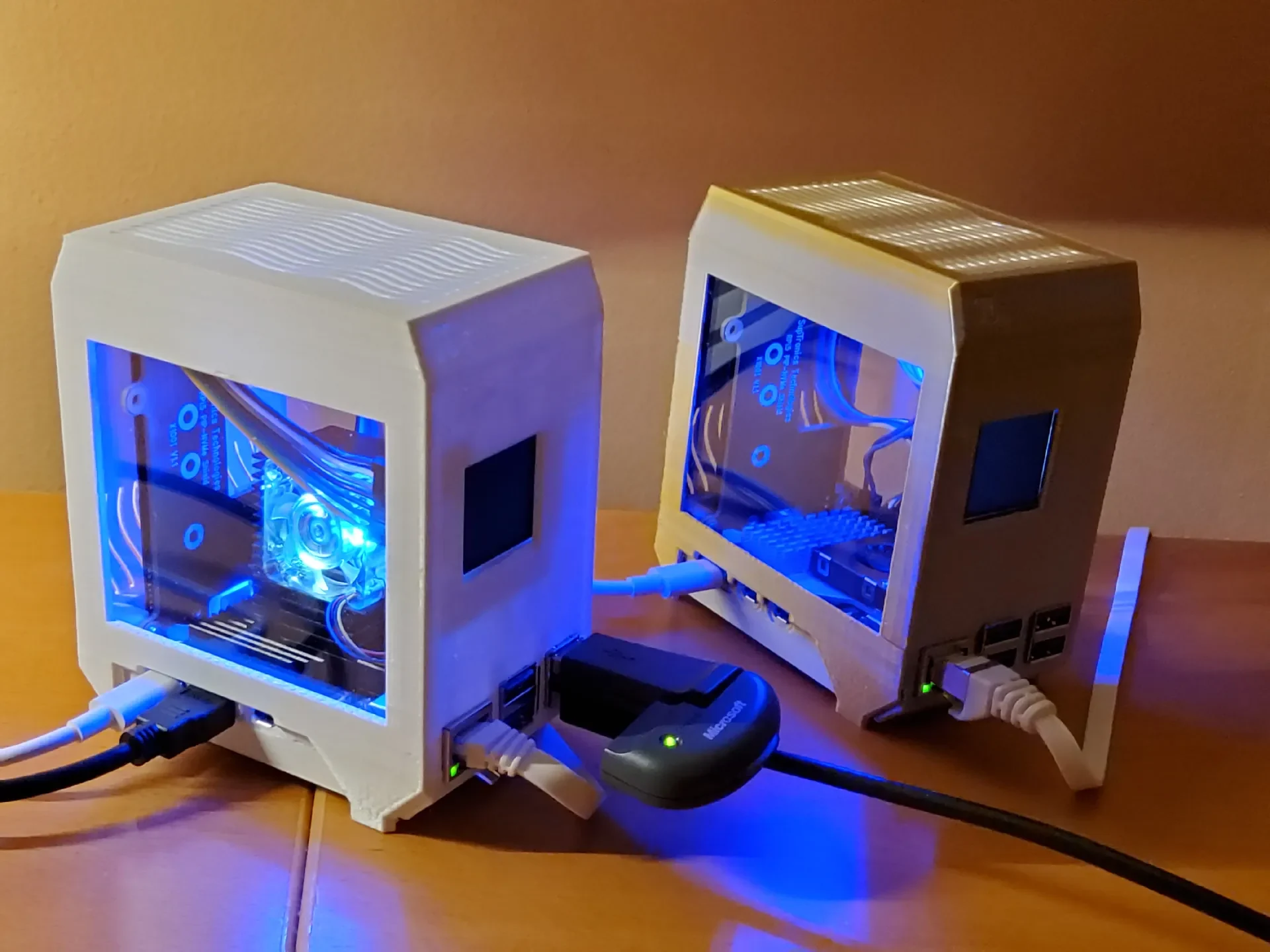

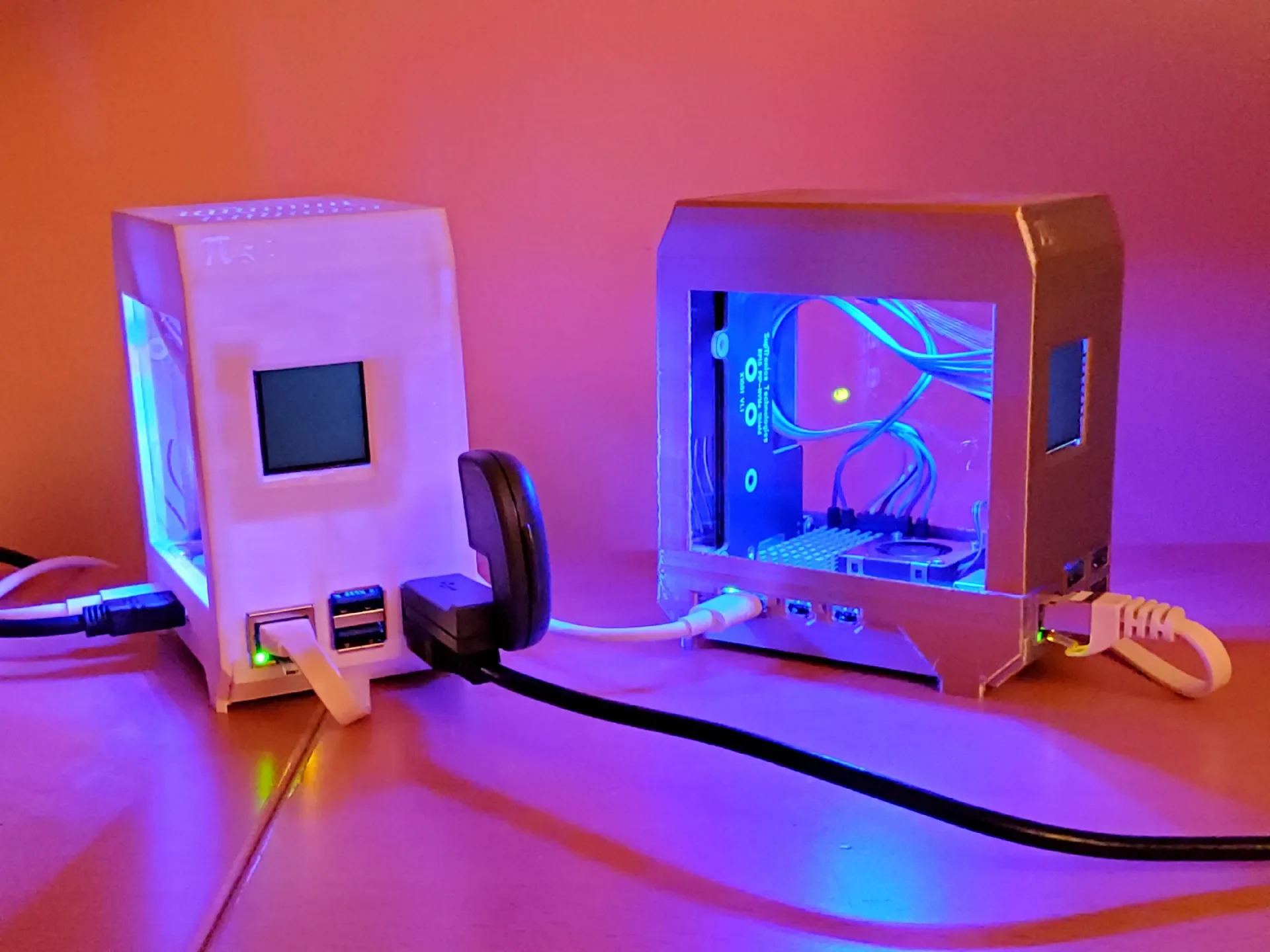

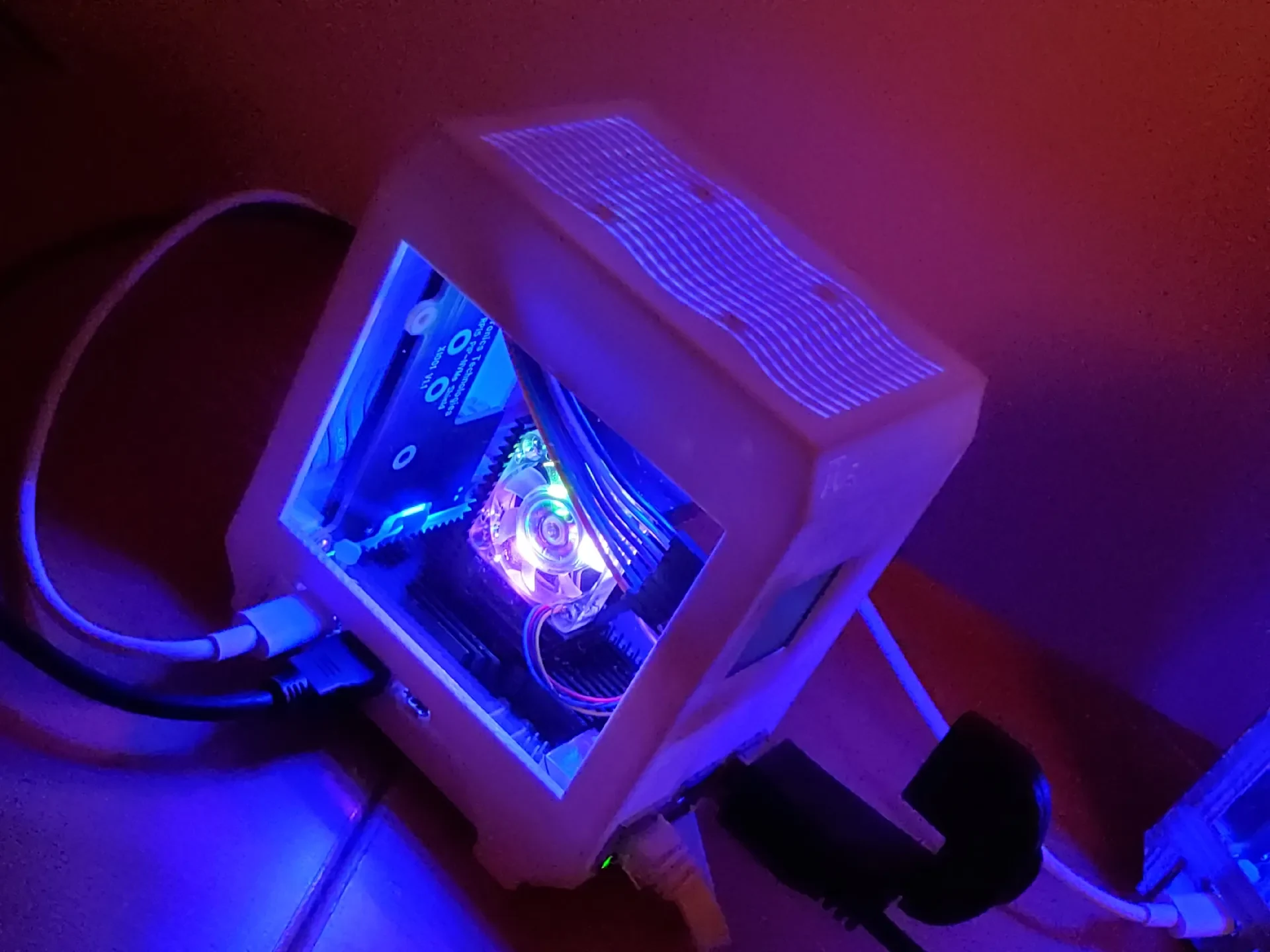

Компьютерный корпус Mini-Tower для Raspberry Pi 5 с акриловыми окнами и дочерней платой NVME. Любой NVME HAT подойдет, но я использовал тонкий ElectroCookie из-за его минималистского стиля и качества.

Зажимы для корпуса. Вы можете добавить винт M3 в задней части корпуса, но это необязательно.

Я использовал акриловые окна толщиной 2 мм, потому что их легко разрезать по размеру (98 x 87 мм). Вы можете использовать множество 4-дюймовых, 3,5-дюймовых, 7-дюймовых или 100-миллиметровых, продаваемых в Интернете, и удалить лишь небольшой кусочек материала. Я не приклеивал окна, так как спроектировал корпус, удерживающий их на месте.

НЕ ИСПОЛЬЗУЙТЕ МОИ ФАЙЛЫ GCODE. У меня МК4 с ММУ3. Просто повторно нарежьте для вашего принтера. Я предоставил файлы gcode для правильной оценки времени на сайте printables.com. Эти файлы gcode используют первый и второй цвета. Однако эта модель однотонная.

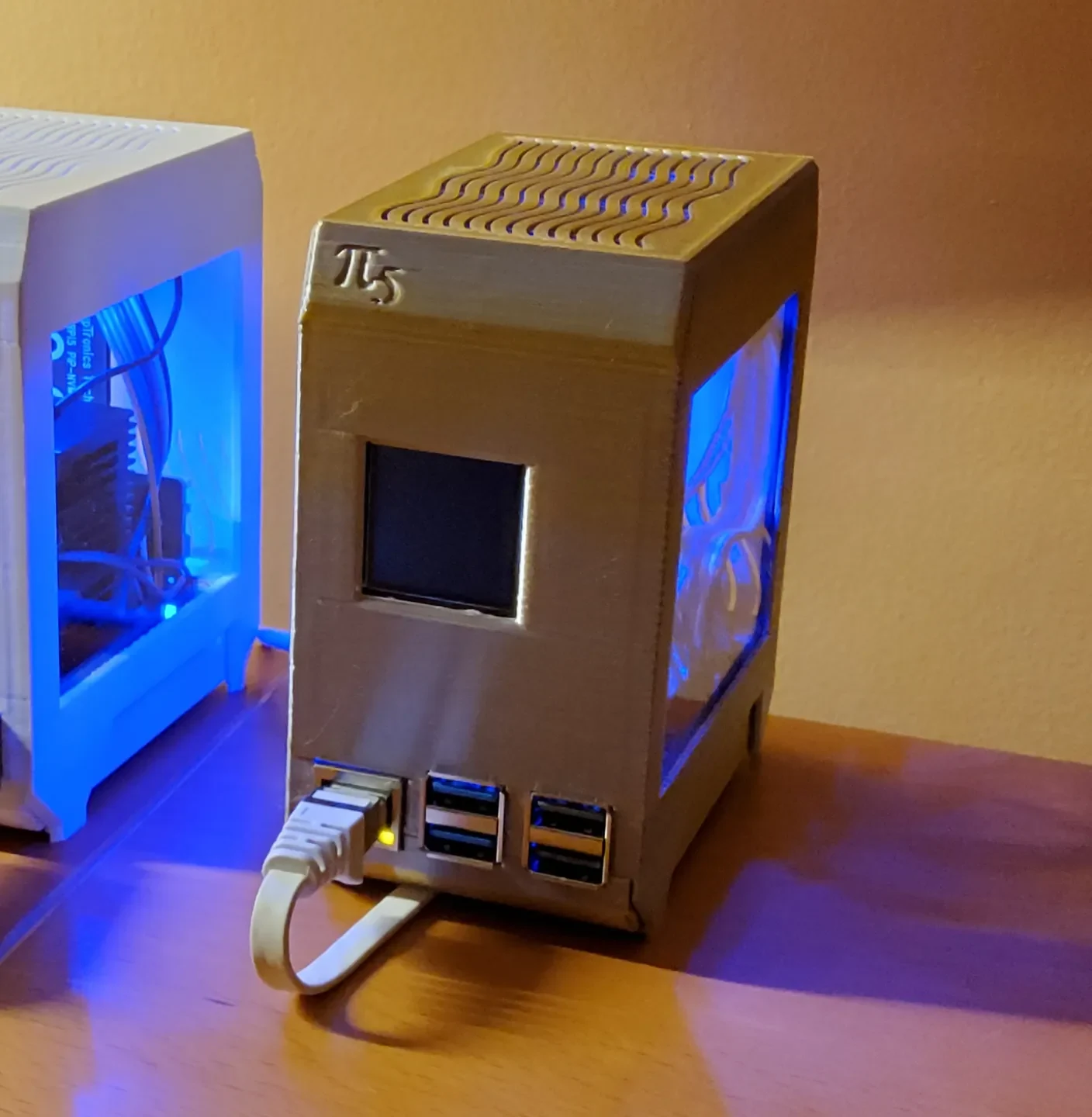

Экран ST7789 должен был в конечном итоге отображать загрузку процессора, процент свободного места на диске, использование файла подкачки и т. д. Для его тестирования я написал базовый (то есть ужасный...) код Python, который можно найти по адресу https://github.com/PhLacoude/FrontScreenST7789.

Список компонентов

Верхняя и нижняя часть корпуса напечатаны на 3D-принтере (PLA или PETG).

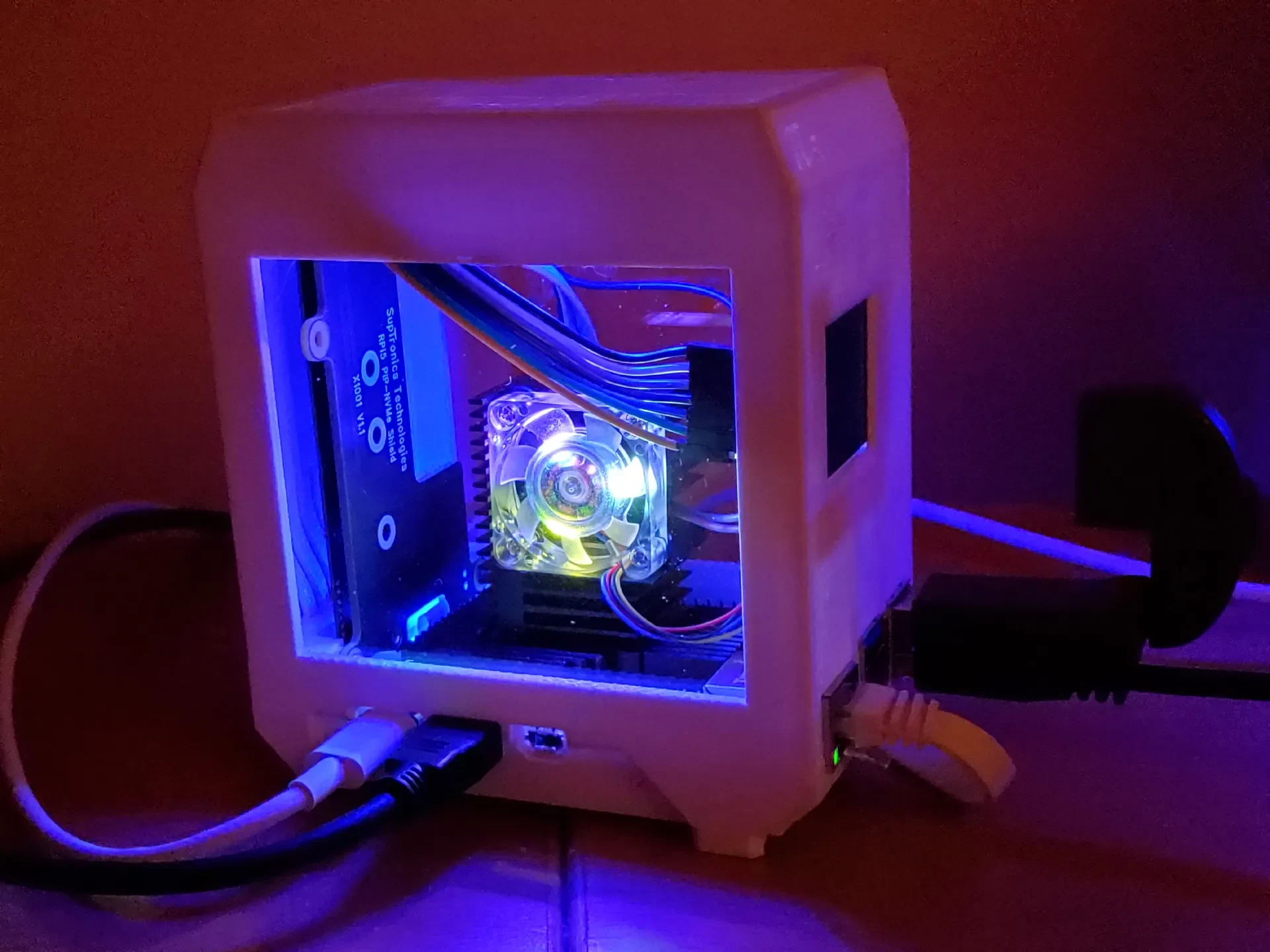

Один процессорный кулер https://www.amazon.com/dp/B0CZ3G3DL8
Окна из акрилового стекла 98 мм (~ 4 дюйма) х 87 мм (~ 3,5 дюйма) https://www.amazon.com/dp/B0CZHLDFK8
1 винт с шестигранной головкой M3 x 5 мм (дополнительно, для задней части корпуса)
6 винтов с шестигранной головкой M2,5 x 5 мм (плата Raspberry Pi и NVME) https://www.amazon.com/dp/B0CLMBFGS9
ElectroCookie X1001 PCIe — M.2 NVMe SSD HAT-плата для Raspberry Pi 5 https://www.amazon.com/dp/B0DLW8RYD2

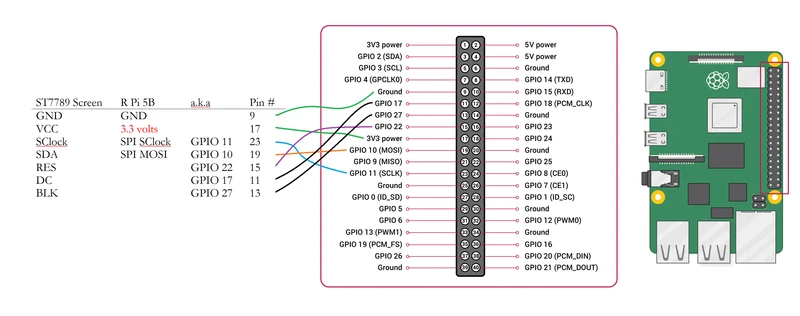

Модуль экрана SPI TFT ЖК-дисплея 40 мм (~ 1,3 дюйма) ST7789 240x240 3,3 В https://www.amazon.com/dp/B0D5HD5VFK
Некоторые провода https://www.amazon.com/dp/B01EV70C78
Один вентилятор https://www.amazon.com/dp/B084RCBSBX для верхней части корпуса.
