Резюме

— Портативный компьютер Raspberry Pi 4 с сенсорным экраном ---
---Версия 2.0 наконец-то здесь!!!---

Совершенно новый и улучшенный дизайн! Улучшенный воздушный поток, охлаждение и сборка.
В этой новой конструкции предусмотрены соответствующие гайки и болты для каждого угла, поэтому вам не придется устанавливать их непосредственно на отпечаток, как в V1.

Это быстрая замена для всех, кто создал V1. Единственное, что изменилось — это дизайн корпуса.

Для углов я использовал гайки и болты M3-.50.

Я бы порекомендовал распечатать версию V2 на принтере SLA из-за лучшей термостойкости и точности, необходимой для вентиляционных зон.

Версия V1 по-прежнему будет доступна, поскольку ее легче печатать на базовых принтерах FDM.

(Спасибо One Man Banjo за новый дизайн. Посмотрите его материалы здесь: https://www.thingiverse.com/one_man_banjo/designs)

Было бы неплохо иметь улучшенное решение активного охлаждения со встроенными воздуховодами (каналами) и более качественным радиатором, возможно, нужен V3...

----------------

Особенности:

Аккумуляторная батарея емкостью 5000 мАч с временем автономной работы более 3 часов, программное обеспечение для управления питанием, программируемая кнопка и программируемое безопасное отключение с низким энергопотреблением.

3,5-дюймовый резистивный сенсорный экран с разрешением 480 x 320 пикселей.

Активное охлаждение с 30-мм вентилятором и вентиляционными отверстиями для отвода избыточного тепла.

Радиаторы для процессора, оперативной памяти и модуля локальной сети.

Доступ ко всем портам (USB, Ethernet, HDMI D, аудиоразъем 3,5 мм, SD-карта. USB-зарядка через PiSugar USB C или Micro USB.)

Список запчастей:

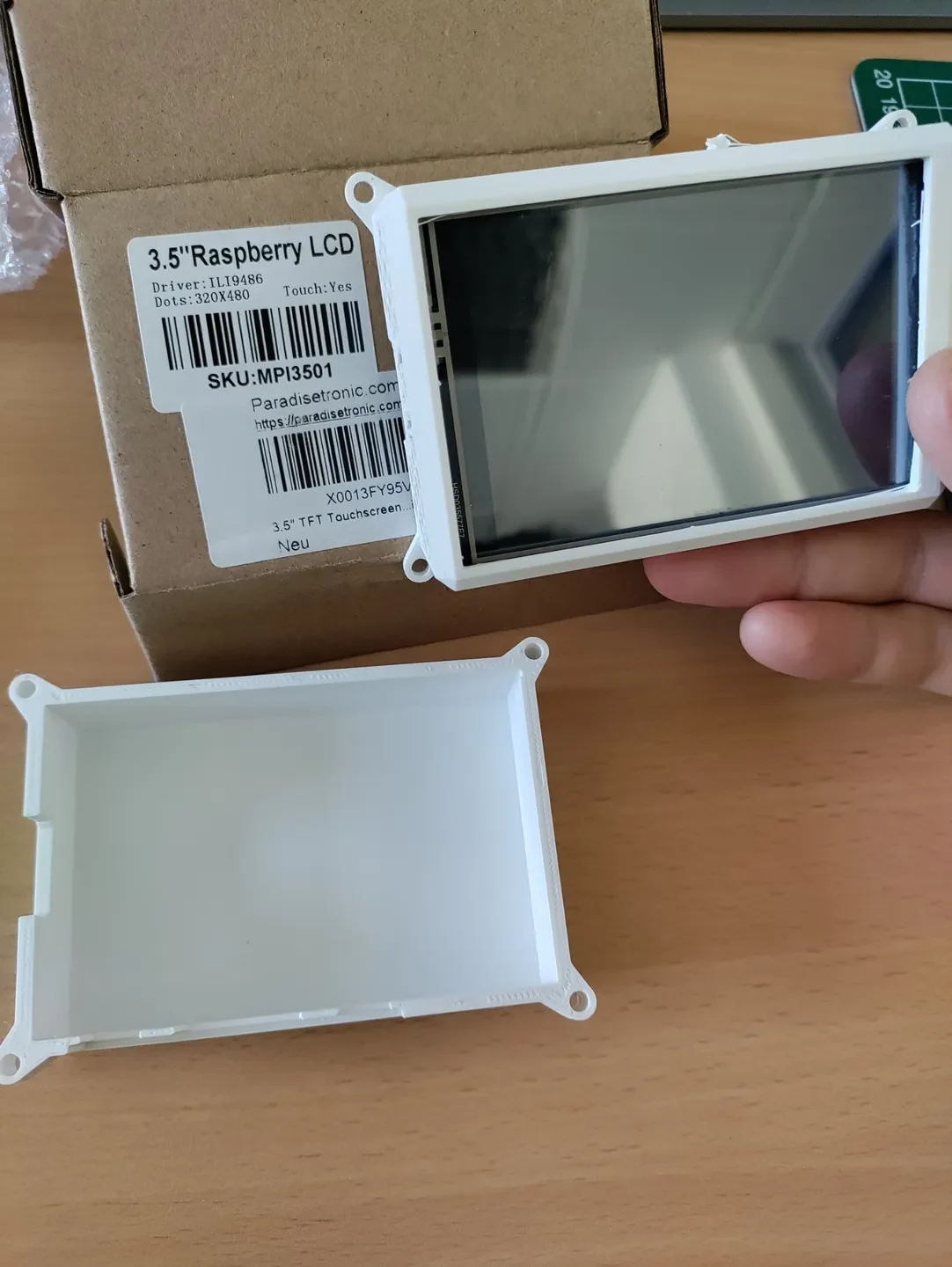

Сенсорный экран с радиаторами:
https://www.amazon.com/Raspberry-Touchscreen-320x480-Monitor-Display/dp/B07WQW6H9S/

Аккумуляторный ИБП PiSugar 2Plus:
https://www.amazon.com/Pisugar2-Portable-Platform-Raspberry-Accessories/dp/B08D8PPCKN/
(Я использовал PiSugar 2Pro, но 2Plus идентичен.)

Raspberry Pi 4 Модель B:
2 ГБ/4 ГБ/8 ГБ оперативной памяти (я использую модель с 8 ГБ оперативной памяти.)

Карта Micro-SD:
(Я использую карты SanDisk Extreme емкостью 32/64 ГБ.)

Адаптер Micro HDMI-HDMI:
(Предпочтительно адаптер, поддерживающий 4K, но не обязательный.)

4 гайки M3-.50
4 болта M3-.50

Программное обеспечение:

Программное обеспечение для обработки изображений SD-карт:
(Balena Etcher ИЛИ Raspberry Pi Imager.)
(Raspberry Pi Imager удобен, потому что вы можете форматировать и стирать SD-карты, а также загружать и прошивать операционные системы, совместимые с RPI.)

Настройки печати

Марка принтера:

Креативность

Принтер:

Эндер 3 Про

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,4 мм

Заполнение:
