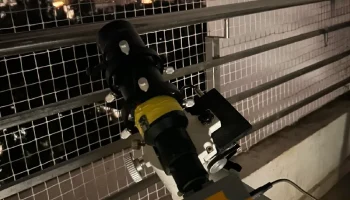

Встроенный компьютер-направляющий компьютер на базе Raspb...
Введение

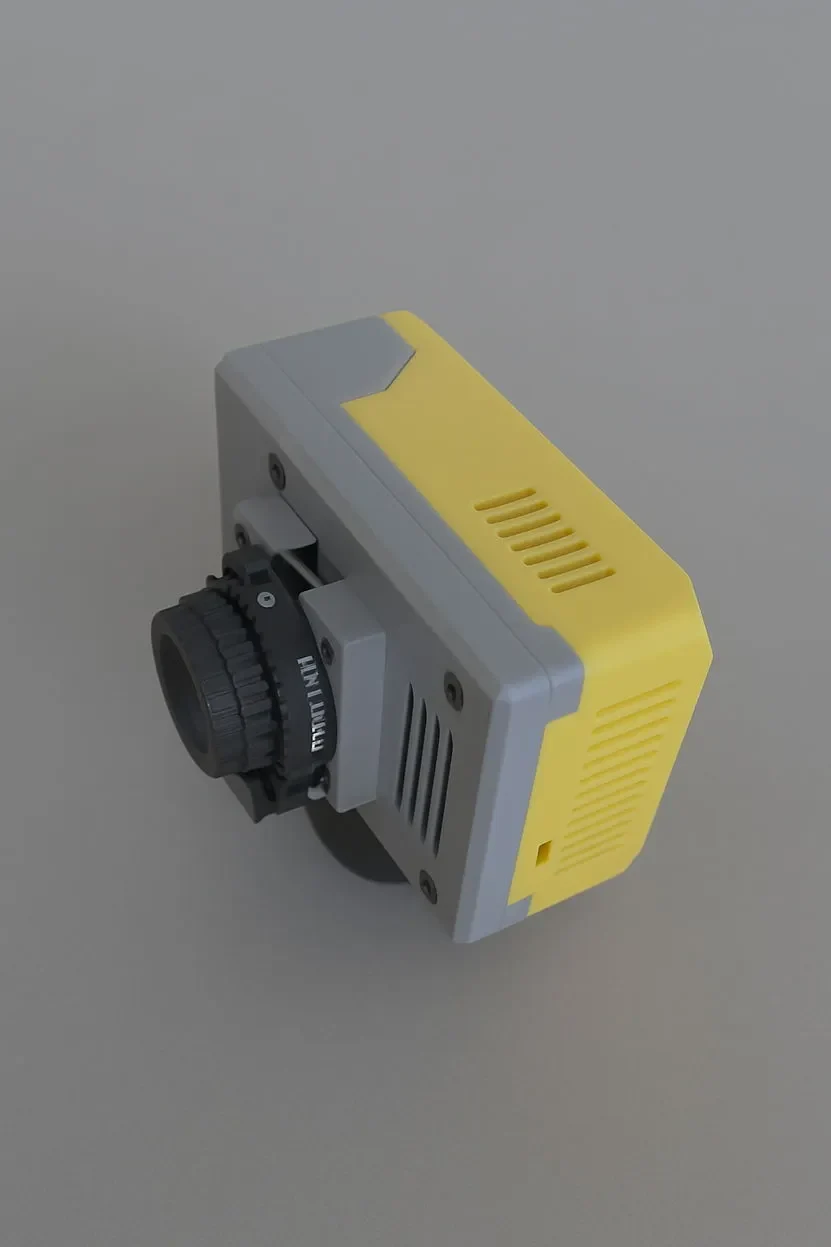

Этот проект — моя попытка спроектировать и построить компактную и недорогую астрофотографическую станцию, которая объединит в себе направляющую и монтировочный компьютер. Панель предназначена для использования в этом случае.
Мотивация
Одной из самых больших проблем в астрофотографии является беспорядок в кабелях: USB-концентраторы, свисающие силовые кабели и несколько компьютеров добавляют ненужной сложности. Коммерческие руководства и решения на базе ПК решают некоторые из этих проблем, но они часто дороги и плохо настраиваемы.
Цели
Упрощение прокладки кабелей
Вместо подключения камеры-гида через USB система использует порт CSI (последовательный интерфейс камеры) Raspberry Pi, что снижает зависимость от дополнительных концентраторов и потенциально сводит к минимуму проблемы, вызванные зацеплением кабеля.
Компактный и экономичный дизайн
Направляющая и управляющий компьютер объединены в единый форм-фактор.
Система спроектирована так, чтобы быть экономичной, использовать широко доступные компоненты и обеспечивать производительность на уровне коммерческих астрокомпьютеров.
Будущая расширяемость
Планируется поддержка портов питания 12 В постоянного тока для питания аксессуаров непосредственно от направляющего устройства.
Модульная конструкция позволяет добавлять или заменять датчики и камеры по мере необходимости.
Планируется корпус для модуля камеры NoIr, который также позволит использовать его с OAG.
Двойное использование: астрофотография и визуальные наблюдения.
Обеспечивает управление креплением GoTo для наведения телескопа.
Может действовать как комплексное решение независимо от того, осуществляете ли вы визуальное или визуализационное наблюдение.
Видение

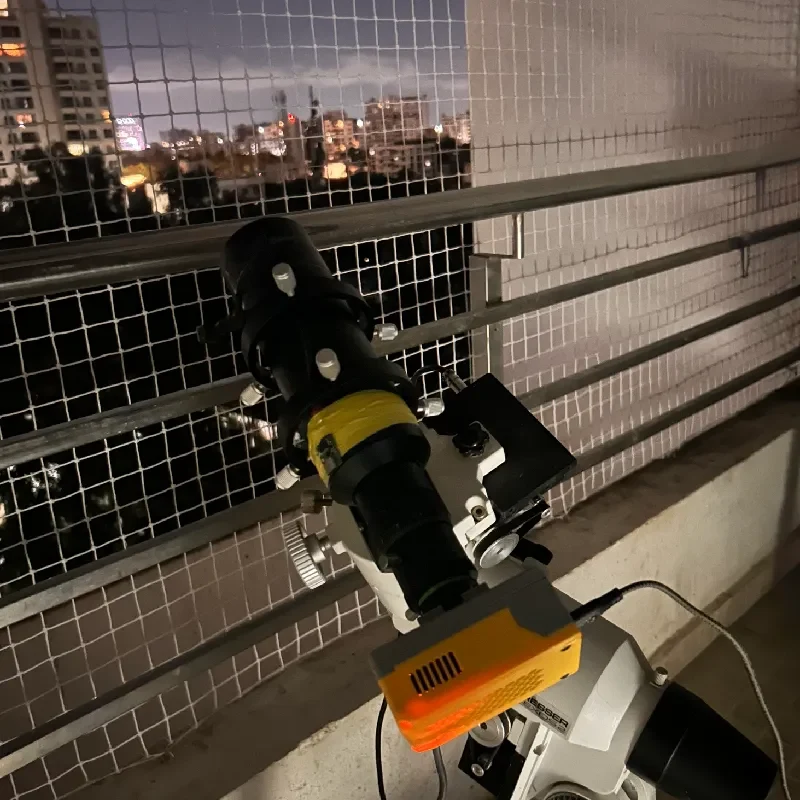

Конечным результатом является автономный центр управления и управления, который монтируется непосредственно на телескоп, минимизирует количество внешних кабелей и делает установку в полевых условиях более быстрой и надежной. Он должен предлагать удобство использования коммерческих астростанций, но с гибкостью и доступностью сборки, сделанной своими руками.
Пользовательская ОС
ОС со встроенным драйвером камеры Raspberry Pi можно скачать здесь. Альтернативно, драйвер отправляется в репозиторий indigo в качестве дополнительного драйвера.
спецификация
Часть
Количество
Шестигранные проставки M2,5 x 6 мм с внутренней ре��ьбы
4
Шестигранная торцевая головка M2,5 X 16 мм (шестигранник)
4
Винты для ноутбука с круглой головкой Phillips M2,5 x 6 мм
8
Сборка
Вставьте винты для ноутбука с круглой головкой Phillips M2,5 x 6 мм в опору камеры RPi HQ.
2. Установите проставки
3. Установите датчик камеры.
Примечание. Перед установкой снимите крепление камеры, прикрепленное к корпусу камеры. Крепление камеры можно будет прикрепить обратно позже.
4. Наконец проложите кабель. Убедитесь, что кабель при этом не сминается.
Руководящий тест
