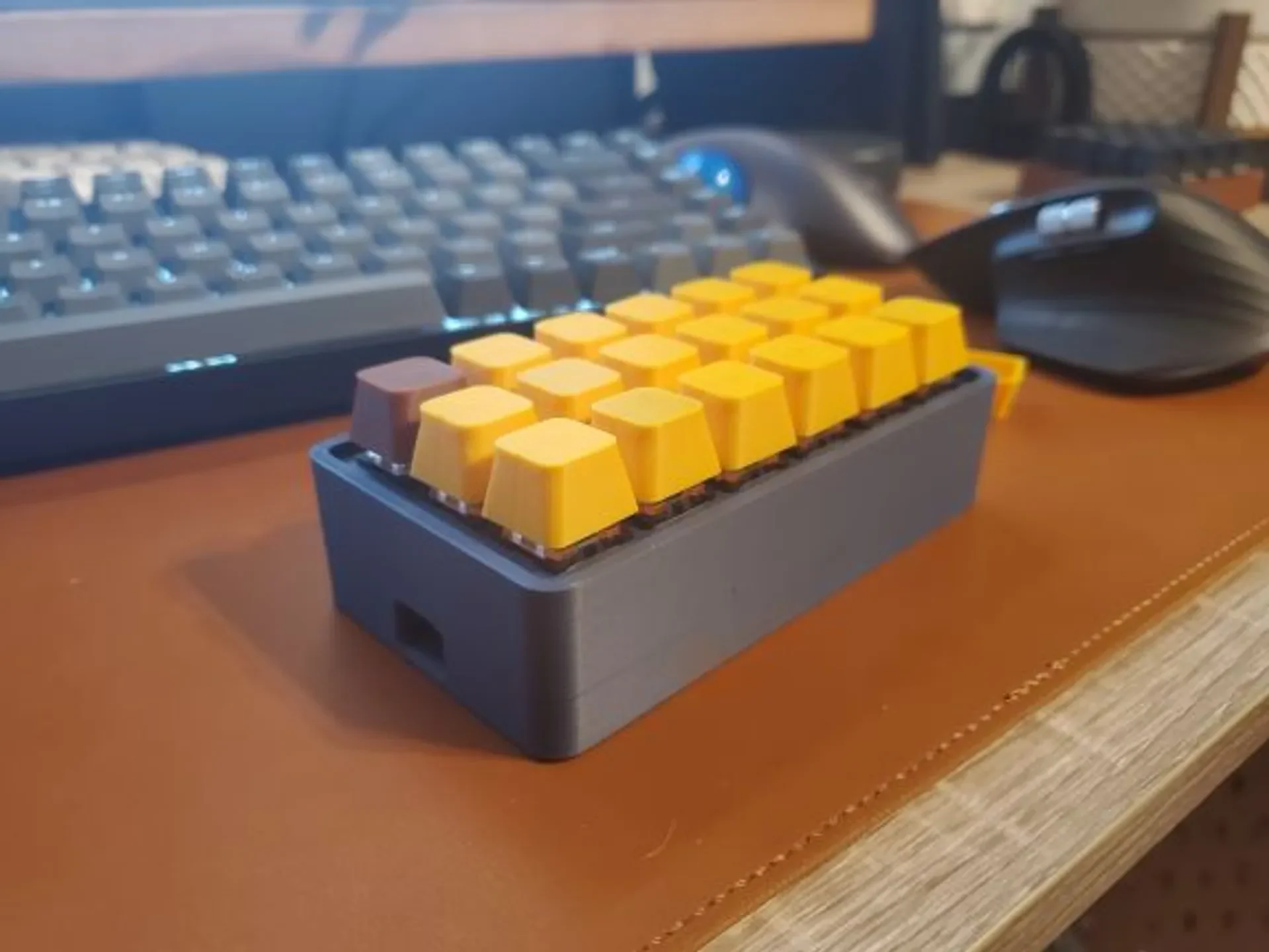

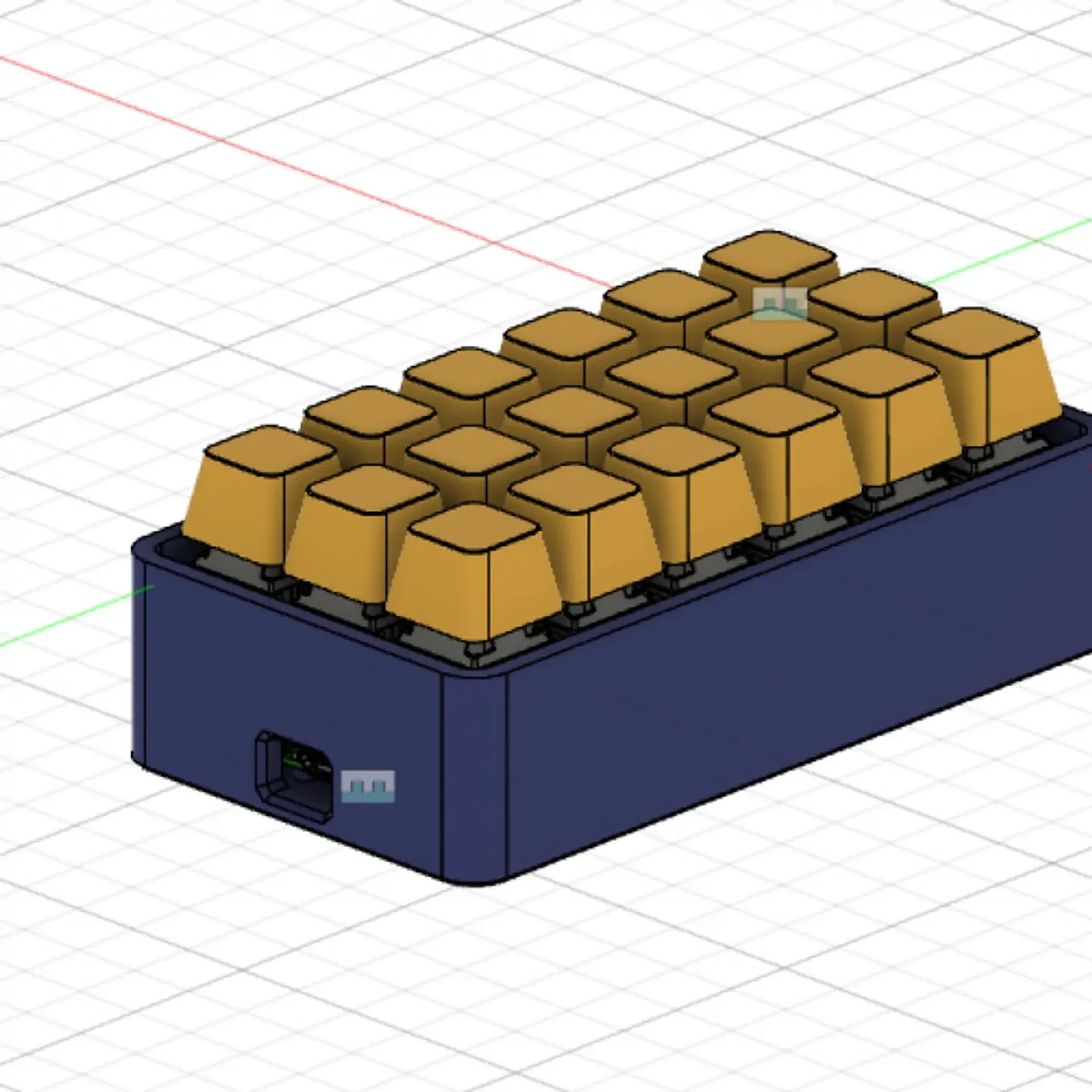

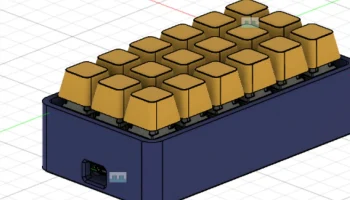

18-клавишная клавиатура для макросов Raspberry Pi Pico......

Этот макропад — отличное введение в программирование и пайку. Следуйте руководству на tomshardware.com/how-to/raspberry-pi-pico-powered-stream-deck, например, для подключения и программного обеспечения.

Пример кода был предоставлен по ссылке выше. Коды ключей можно найти здесь: circuitpython.readthedocs.io/projects/hid/en/latest/_modules/adafruit_hid/keycode.html.

Список запчастей:

-18 механических переключателей в вишневом стиле
— малиновый пи пико
-провода
— Не требуется ни клея, ни шурупов! все детали трутся друг о друга

Сборка:

-Распечатайте колпачки клавиш, рамку и пластину переключателя.
-зафиксировать все выключатели в пластине
-припаять общий провод между одним контактом на каждом пе��еключателе
— припаиваем провод между контактом 3v3 на пико и шиной питания на ключевой матрице
-припаиваем оставшиеся пины переключателей к отдельному пину gp на пико (я использовал gp0-17, но вы можете использовать любой — просто измените его в коде)
-прикрепите пико к стойкам в рамке
— вставляем пластину переключателя в раму
