Корпус Raspberry Pi 4 с сенсорным экраном 3,5 дюйма......

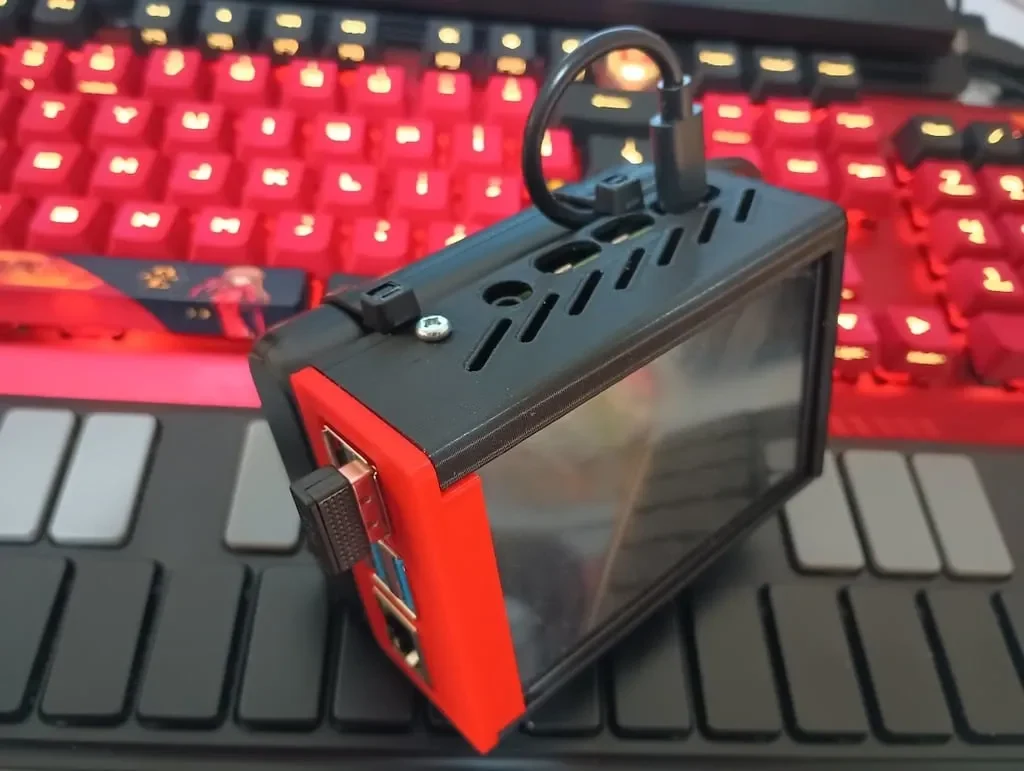

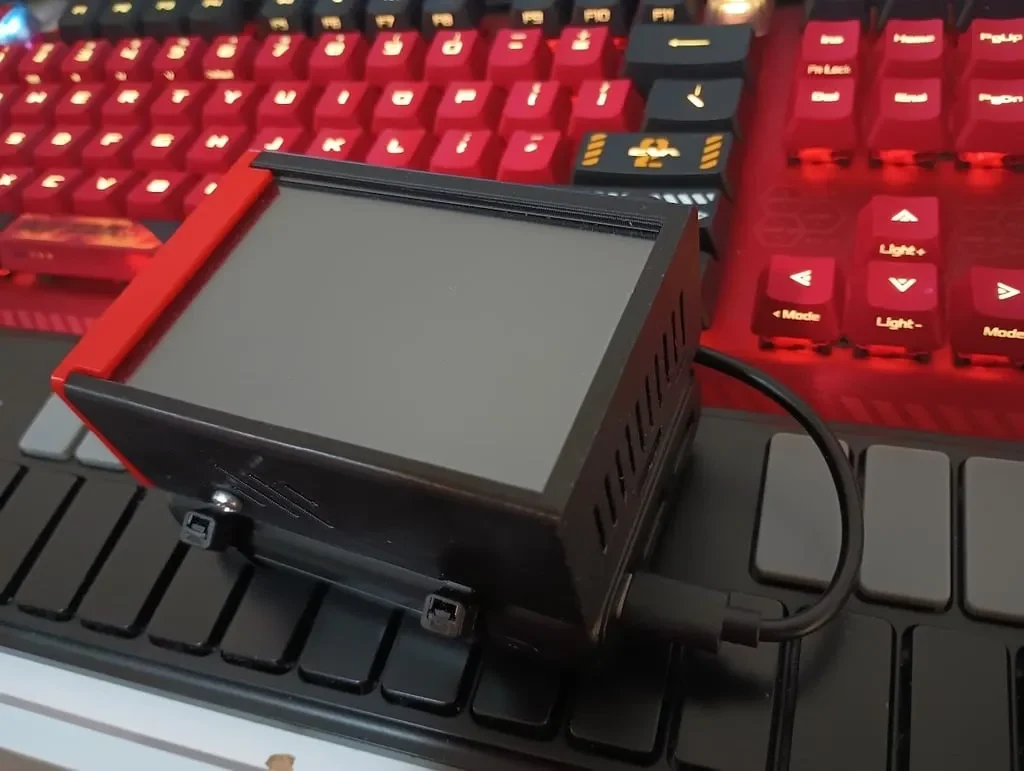

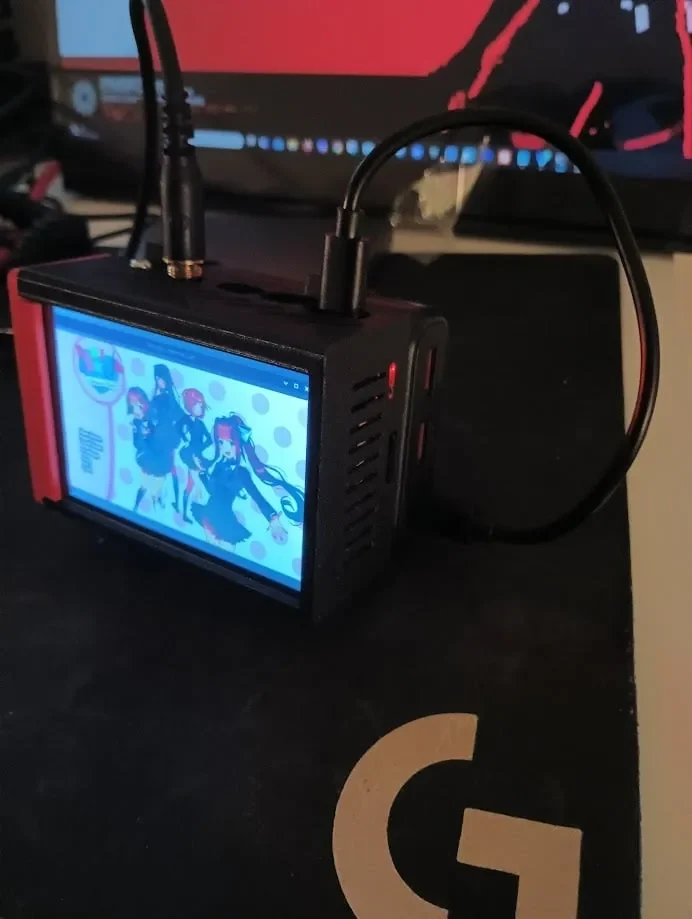

Чехол для Raspberry Pi 4 с модулем TFT-дисплея 3,5 дюйма. Увеличены отверстия вокруг портов micro HDMI для облегчения использования кабелей с более крупными концами, скорректировано расположение отверстий портов и добавлена прорезь для просмотра, чтобы можно было легко видеть светодиоды PWR и ACT. Добавлены вентиляционные отверстия для облегчения охлаждения. Экран слегка приподнят для размещения используемого мной кулера. (https://www.pishop.ca/product/dedicated-all-in-one-aluminum-cooler-for-raspberry-pi-4b-pwm-with-fan-adapter/).

В этом случае дисплей удерживается немного дальше от Pi, чем там, где он обычно находится. Это означает, что гнездовые разъемы экрана не полностью прижимаются к контактам GPIO Pi, и около 1-2 мм контактов остаются открытыми. Это означает, что снизу можно установить прокладку на печатной плате, чтобы добавить соединения для питания вентилятора, хотя я этого не пробовал.

Я использовал дисплей с разъемами питания вентилятора на его нижней стороне и оставил ШИМ-управление вентилятором отк��юченным. Подгонка была тугой — провода короткие, и сложно было их проложить так, чтобы они не рисковали задеть вентилятор во время работы. Если вы решите пойти по пути активного охлаждения, имейте в виду, что корпус очень плотно прилегает, и под Pi нет места для прокладки проводов для припайки к разъему GPIO снизу.

Передняя часть корпуса крепится с помощью двух винтов M3 диаметром 6 мм и двух гаек M3.

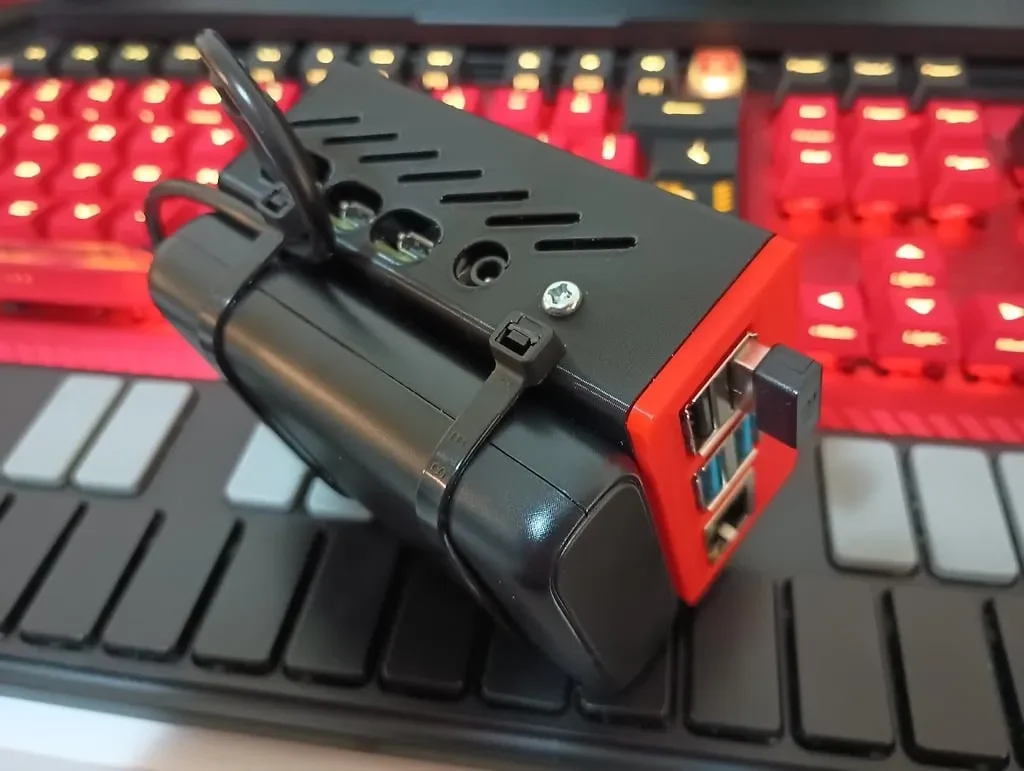

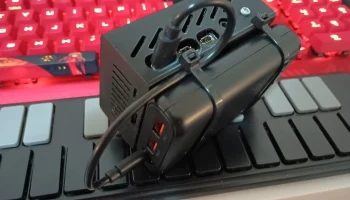

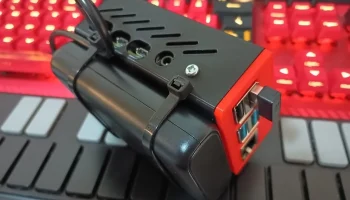

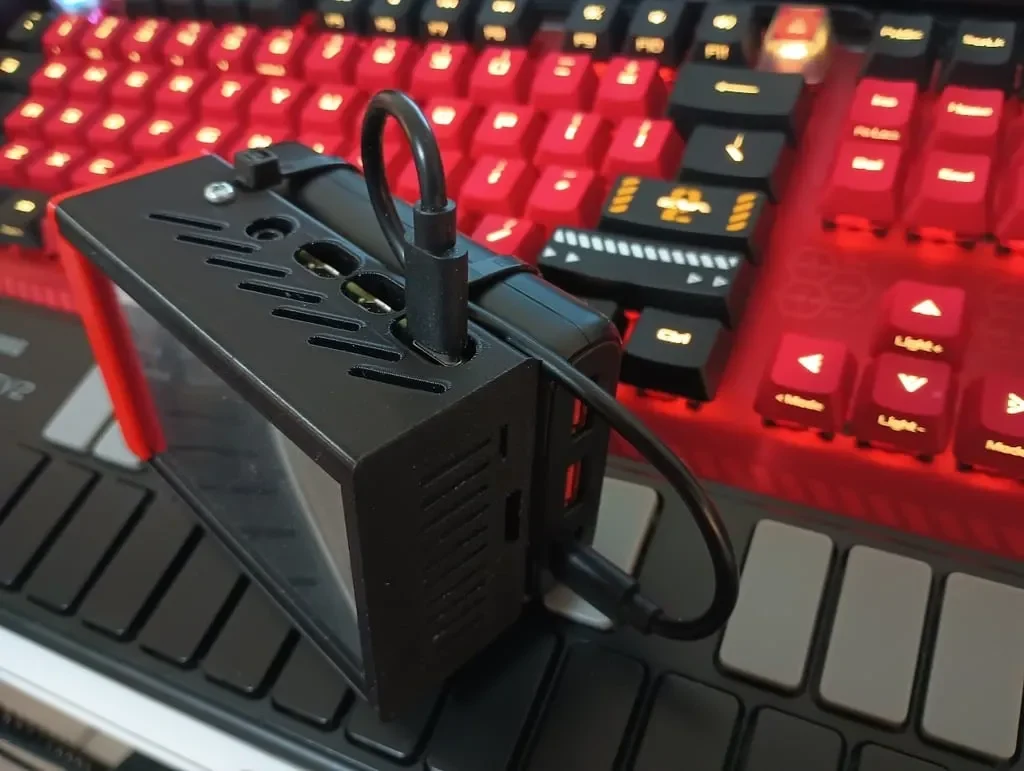

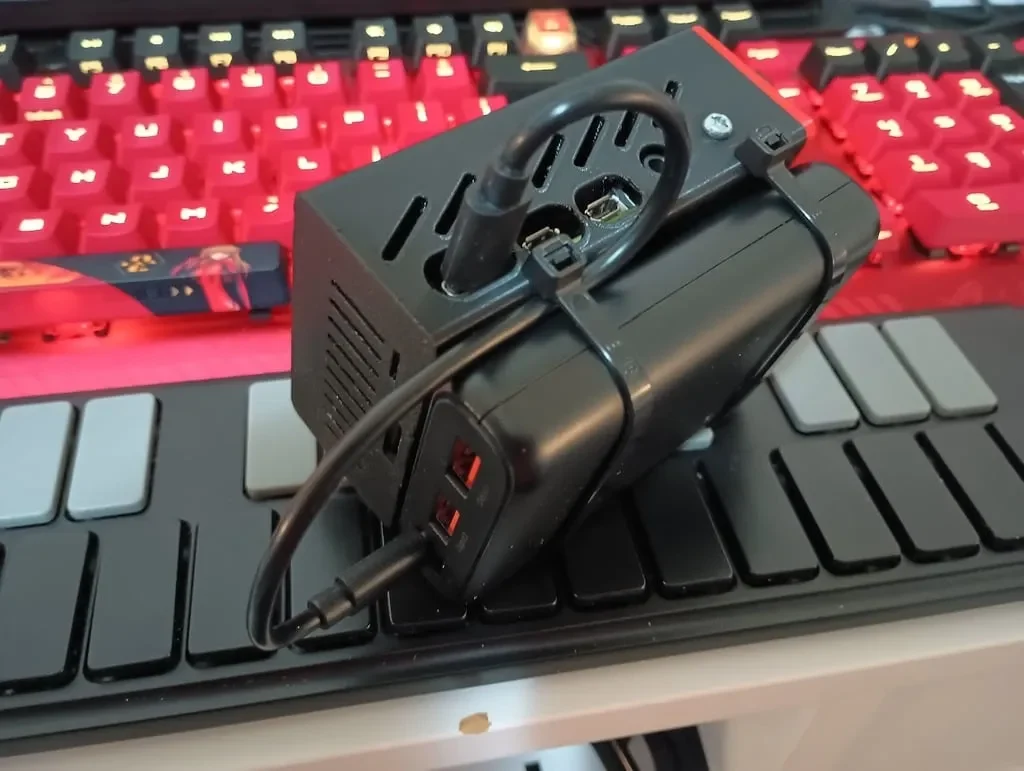

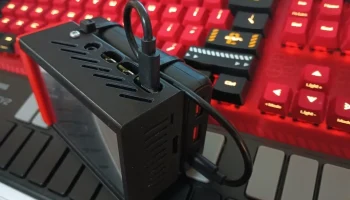

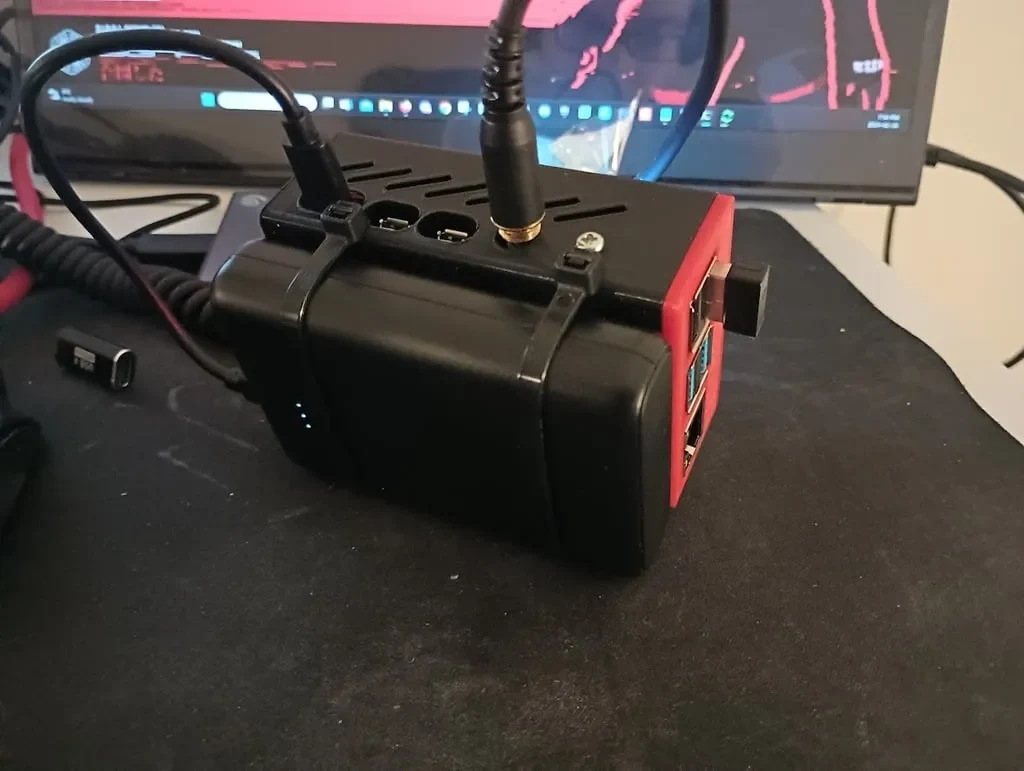

Четыре незаметных отверстия в корпусе позволяют продеть застежки-молнии вдоль нижней части, что позволяет легко прикрепить блок питания под Pi для портативного использования. Ссылка на использованный мной блок питания, который имеет примерно такую же площадь, что и корпус: https://www.amazon.ca/dp/B07L933SN5. Если вы используете другой, убедитесь, что он рассчитан на выходное напряжение 5 В, 3 А.

Здесь, вероятно, будет хорошей идеей некоторая форма охлаждения. Pi 4 имеет тенденцию перегреваться, и даже с дополнительными вентиляционными отверстиями он будет довольно нагреваться под нагрузкой без дополнительного охлаждения.

Настройки печати

Бренд принтера: Creality

Принтер: Эндер 2 Про

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,25 мм

Заполнение: 50%

Нить: PLA

Примечания: Гайки немного тугие, но они должны прилегать плотно, чтобы не выпасть, пока вы закрываете корпус. Файлы f3d предоставляются вместе с STL, чтобы облегчить модификацию дизайна (хотя они немного беспорядочны, извините).

Пост-печать

Инструкции по сборке

Прикрепите радиаторы/охлаждение к Pi
Вставьте две гайки m3 в пазы по обе стороны передней крышки. Если они не прилегают надежно или не задвигаются до конца, попробуйте просто вставить винты и затянуть гайки в их пазы. Как только гайки будут установлены на место, снимите винты.

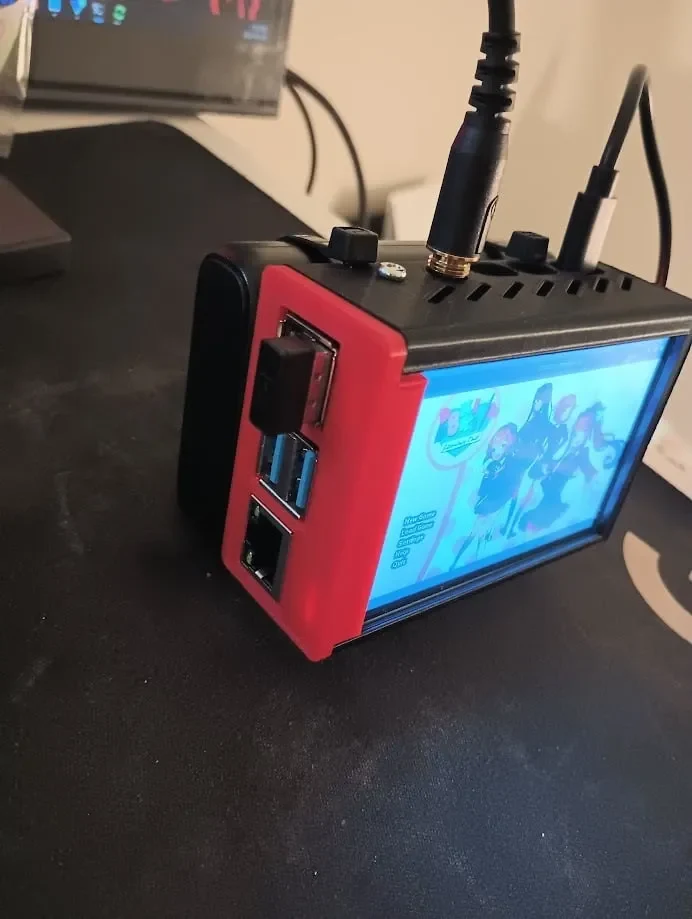

Наденьте переднюю крышку на Pi. Он будет плотно прилегать, и вам, возможно, придется немного согнуть рычаги передней крышки, чтобы он плотно прилегал к портам USB и Ethernet. Когда он включен, передние порты USB и Ethernet должны находиться на одном уровне с передней частью крышки, а гайки и выступающие части рычагов должны находиться за портами.
Поместите модуль дисплея на Pi. Не нажимайте на разъем GPIO до упора, оставьте зазор 1-2 мм. В этом корпусе экран намеренно удерживается немного выше обычного, чтобы разместить охлаждающий вентилятор, не задевая нижнюю часть модуля дисплея.
Вставьте модуль дисплея Pi+ и переднюю крышку в корпус. Pi следует сдвинуть назад до упора, пока между корпусом и передней крышкой не останется зазора. Он плотно прилегает, поэтому убедитесь, что все выровнено правильно — плата и дисплей входят в пазы по обе стороны корпуса, карта microSD выступает в слот в задней части корпуса, а Pi и экран должны прижиматься к задней части корпуса. Если провод вентилятора попадет между пи и задней частью корпуса, он не пройдет до конца, поэтому убедитесь, что провода спрятаны.
Прикрепите переднюю крышку к корпусу двумя винтами m3 диаметром 6 мм.
Если вы собираетесь прикрепить блок питания к Pi, пропустите стяжки через две пары прямоугольных прорезей на нижнем крае корпуса. В зависимости от используемого вами повербанка (и как долго вы
