Корпус Raspberry Pi Zero 2 + 3,5 дюйма TFT (защелкивающий...

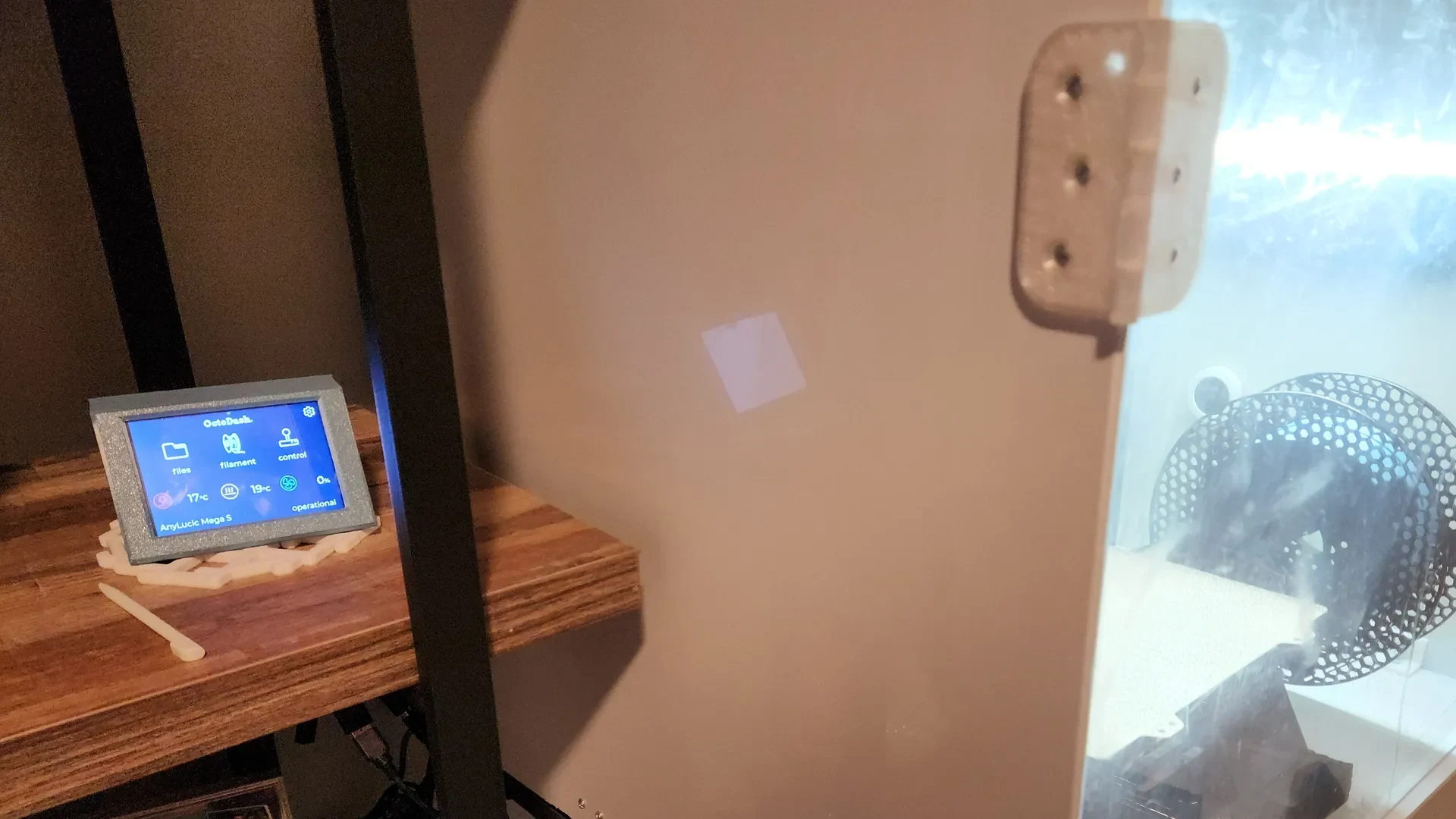

У меня есть отличный контроллер для моего 3D-принтера, состоящий из Raspberry Pi Zero 2 и 3,5-дюймового TFT-экрана с ОС Octoprint и Octodash. Но я хотел вынести всю свою электронику за пределы корпуса, чтобы печатать более горячими материалами. Поэтому я разработал угловой корпус, похожий на ЧМИ, чтобы пара могла охлаждаться за пределами корпуса, где прохладнее. Я сохранил полную форму коробки, чтобы ее можно было установить на стену или на основание. Точка ввода кабеля расположена в углу, поэтому доступна в любом направлении.

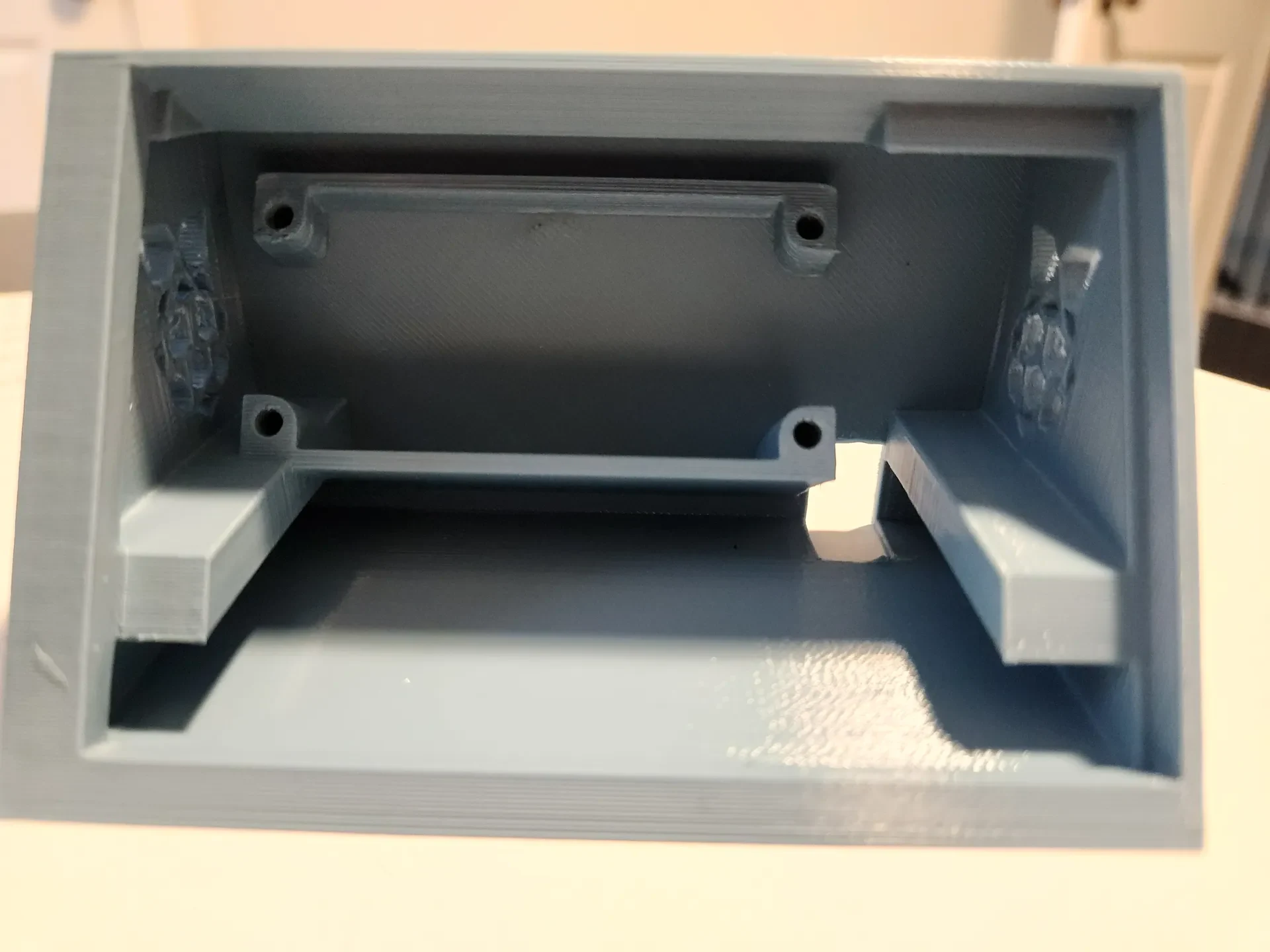

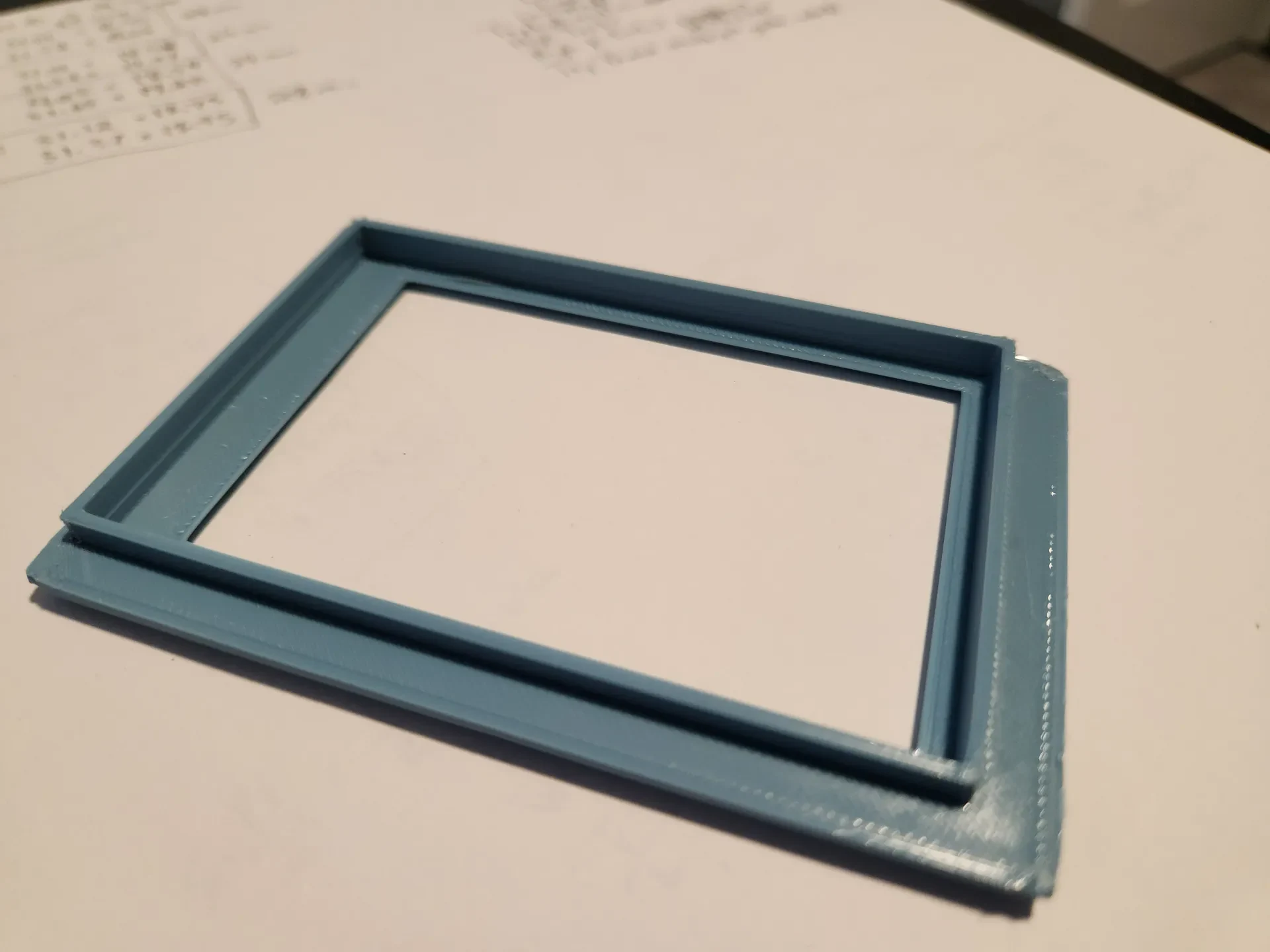

Для этой сборки нужны 2 детали. Корпус и каркас.

Есть 2 варианта вложения, в результате получается 4 вложения разных файлов. 2 варианта:

Пины и винты (для крепления Raspberry Pi)
Пассивное — против — с вентиляторным охлаждением

Варианты монтажа RPi:

Опция контактов позволяет разместить Raspberry Pi Zero 2 на 4-х контактах, встроенных в корпус. Лично мне этот вариант нравится, поскольку он означает, что весь корпус не требует аппаратного обеспечения! Однако снять Raspberry Pi может быть немного сложно, поэтому используйте его только в том случае, если вы уверены, что вам не придется часто разбирать корпус.

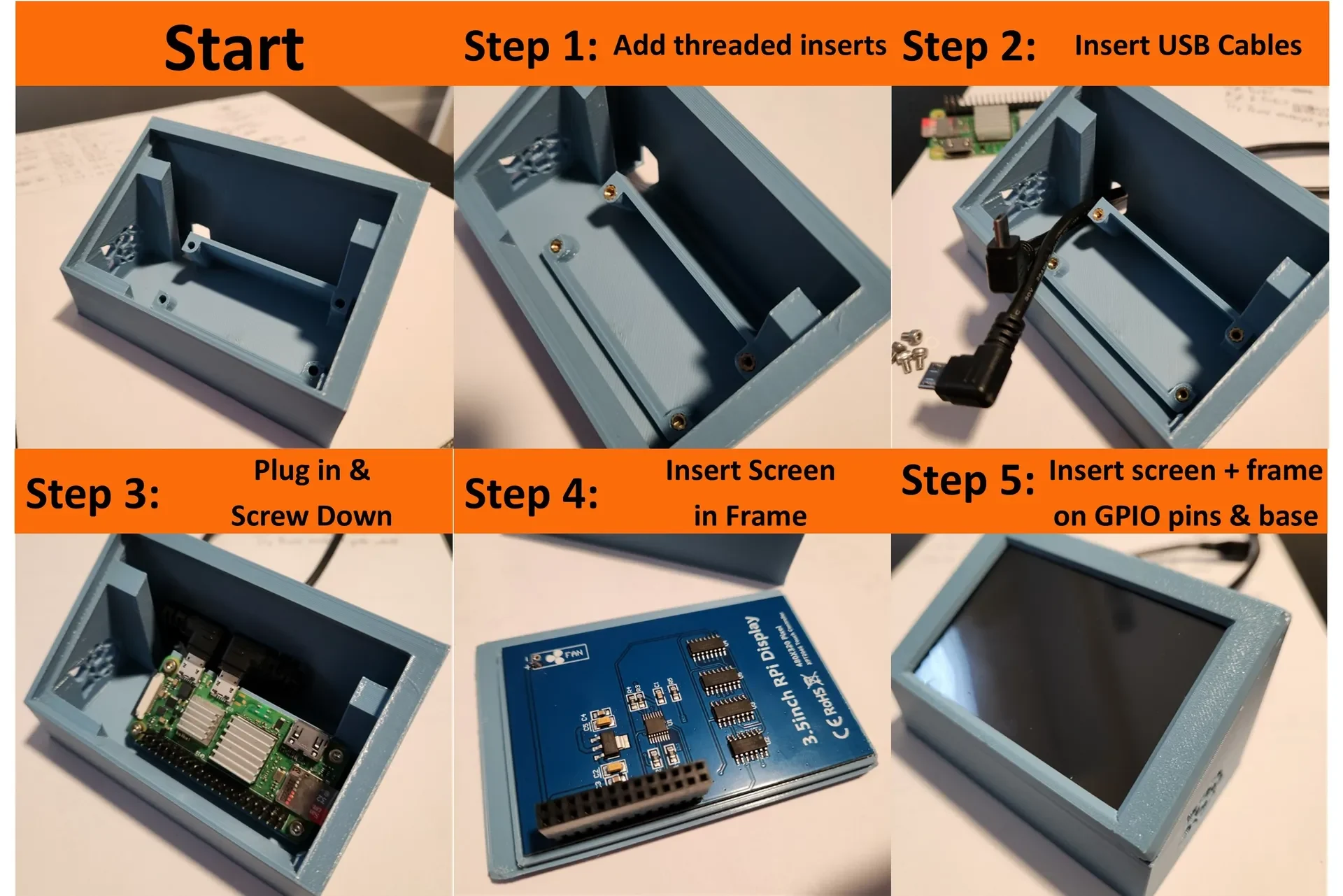

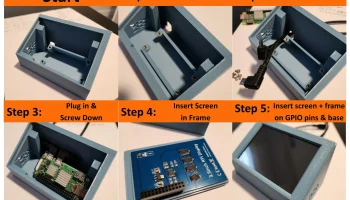

В качестве альтернативы опция «HS» позволяет использовать 4 резьбовых вставки с термофиксацией. Для крепления Raspberry Pi требуются винты диаметром 2,5 мм, поэтому вам потребуются 4 вставки с резьбой и 4 винта M2,5, чтобы они соответствовали им.

Варианты охлаждения:

Опция вентилятора позволяет использовать вентилятор 2010 для непосредственного охлаждения устройств внутри корпуса. Я пробовал использовать дешевый вентилятор 2010 года выпуска, но он был слишком громким. Если вам нужно пойти по этому пути, купите хороший малошумный вариант.

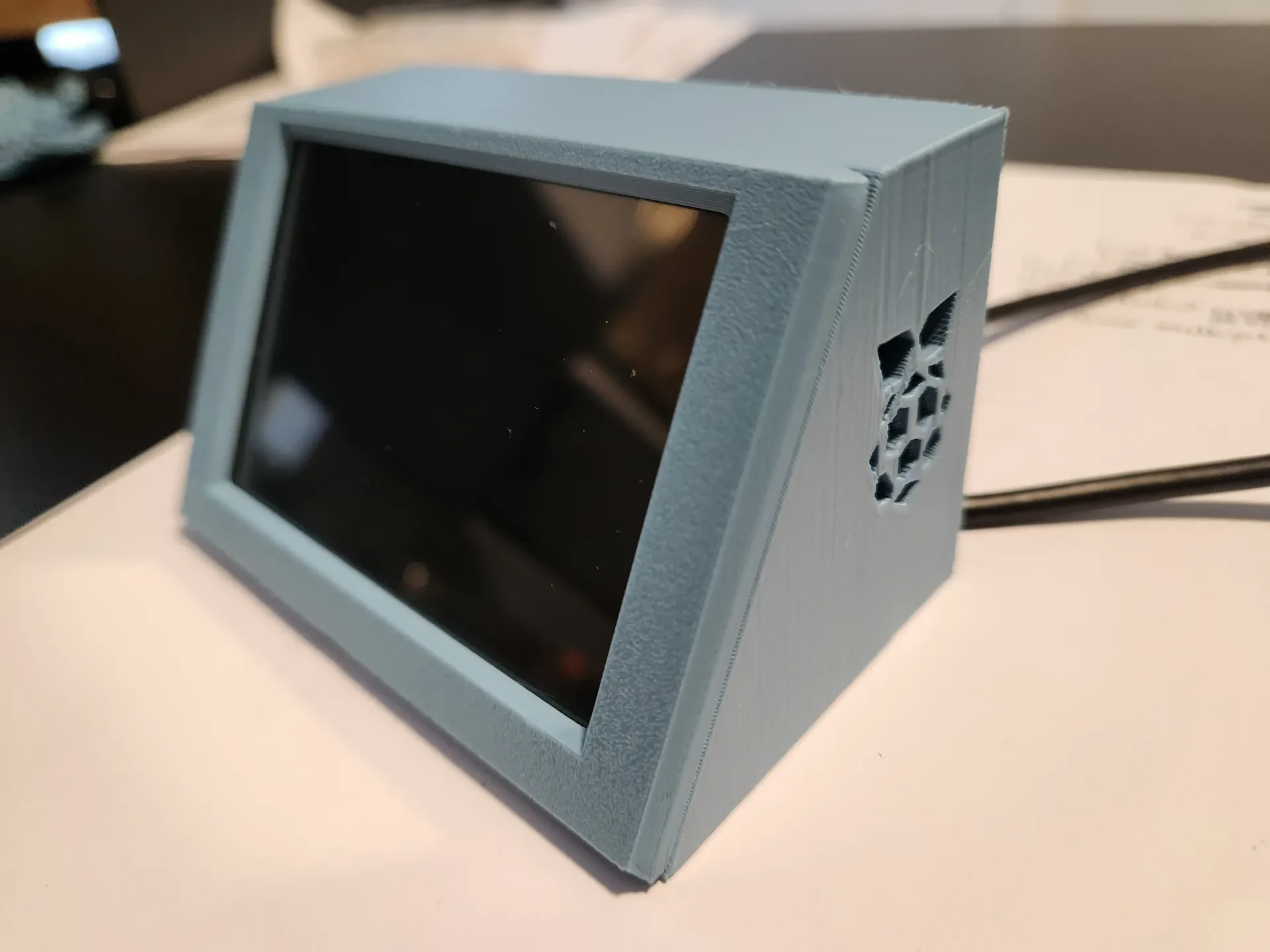

Вариант пассивного охлаждения имеет только два вентиляционных отверстия по бокам. Я нарисовал сбоку два красивых стилизованных логотипа Raspberry Pi, которые выглядят красиво и позволяют немного рассеивать тепло. Если вы не храните его в жарком месте, например, в отапливаемой строительной камере или в гараже, вас, вероятно, устроит этот вариант пассивного охлаждения.

Наконец, вот использованные мной прямоугольные адаптеры micro USB и использованный мной TFT-экран, который подключается непосредственно к Raspberry Pi Zero, если у вас установлены контакты GPIO.

Бонус: посмотрите эту рамку, которую я построил для RPi02, чтобы она поместилась в исходное окно сенсорного экрана моего принтера:

Замена экрана Anycubic Mega-S Octodash

Или этот корпус Raspberry Pi Zero, который я разработал первым, когда у меня еще ��е было сенсорного экрана:

Чехол для Raspberry Pi Zero W 2 (защелкивается, без крепежа!)
