Полностью распечатанное шасси полноприводного дрифт-кара - м

Для получения самой последней информации посетите страницу проекта GitHub.

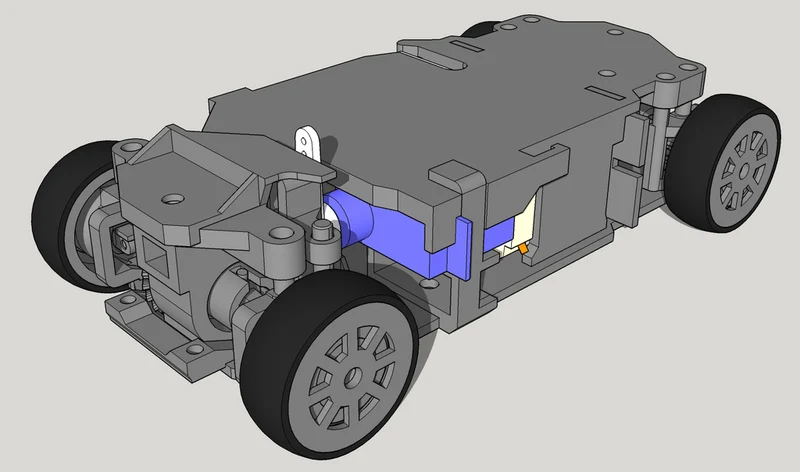

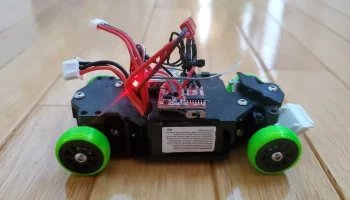

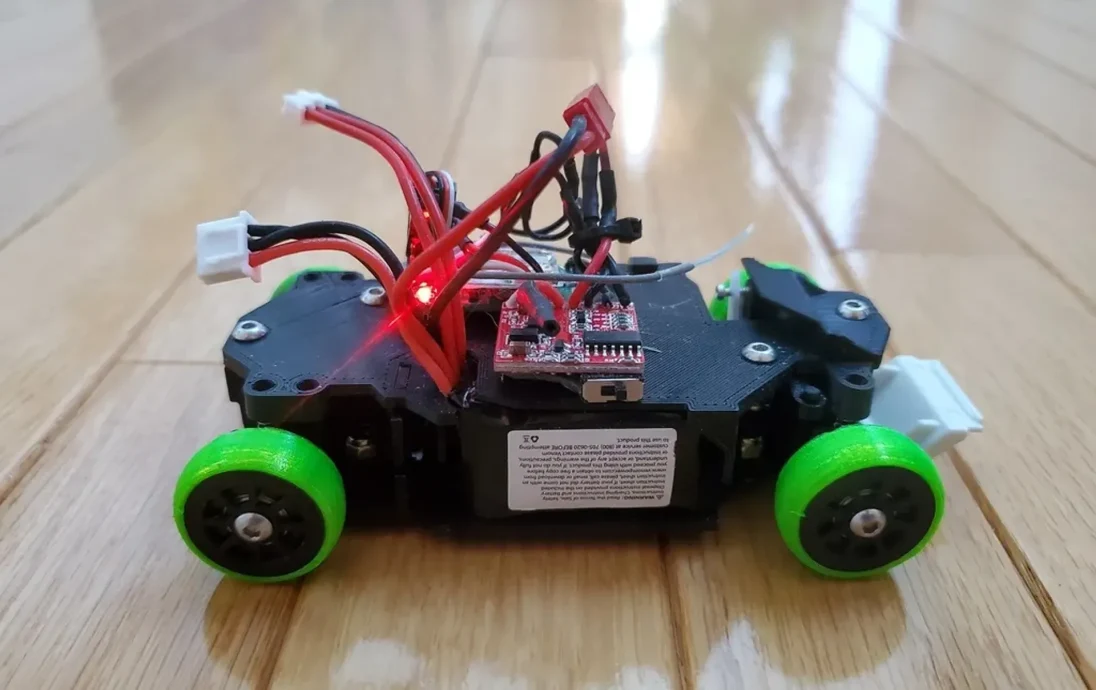

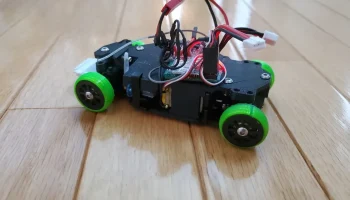

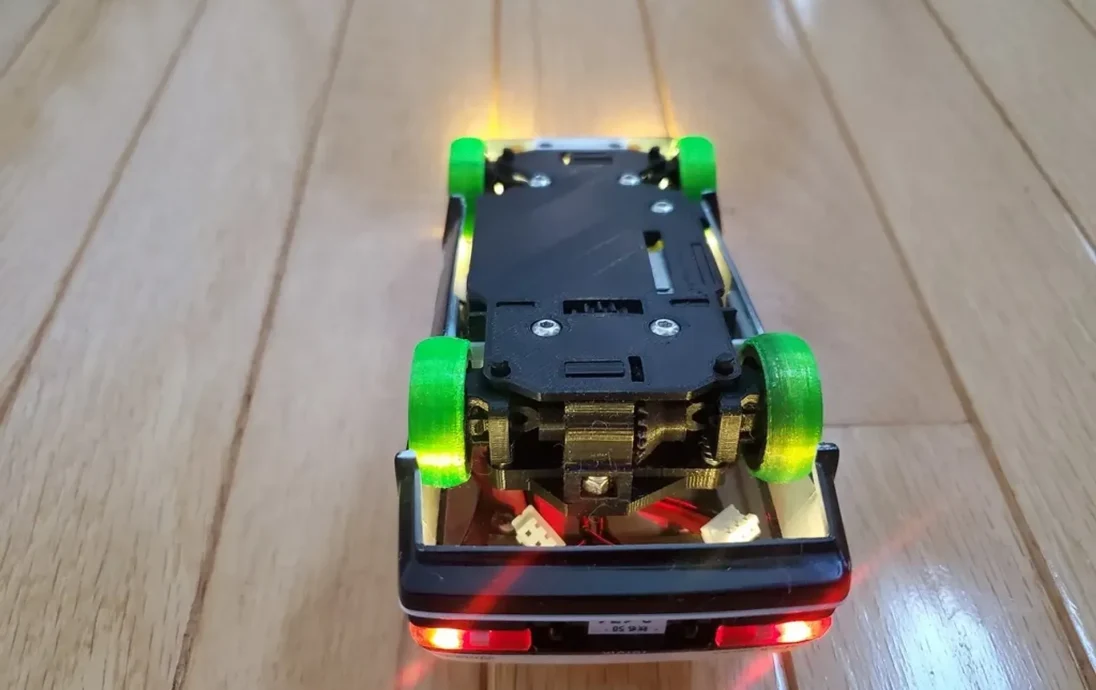

4WD радиоуправляемый дрифт-кар, распечатанный на 3D-принтере. Масштаб 1:28, подходит для корпусов MINI-Z с колесной базой 90 мм (M).
Тест-драйв: https://youtu.be/90DoZpYbfy4
U-образный шарнир крупным планом: https://youtu.be/g_EzM2HMQvg
Примечание. Некоторые детали этой конструкции довольно сложно распечатать — прежде чем пытаться, убедитесь, что у вас есть хорошо откалиброванный принтер. Для достижения наилучших результатов печатайте детали из ABS или PETG.
Для гонок на сцепление или для более простой и дешевой сборки здесь доступна моя конструкция заднеприводного шасси.
Особенности:
Полностью независимая скользящая подвеска
Трансмиссия 4WD с печатными карданами (без дифференциалов)
Аккумулятор и двигатель расположены посередине — распределение веса примерно 50-50.
Параллельная геометрия рулевого управления для дрифта
Используются обычные крепления М3, повсюду контргайки.
ТПУ печатные шины
Непечатные детали

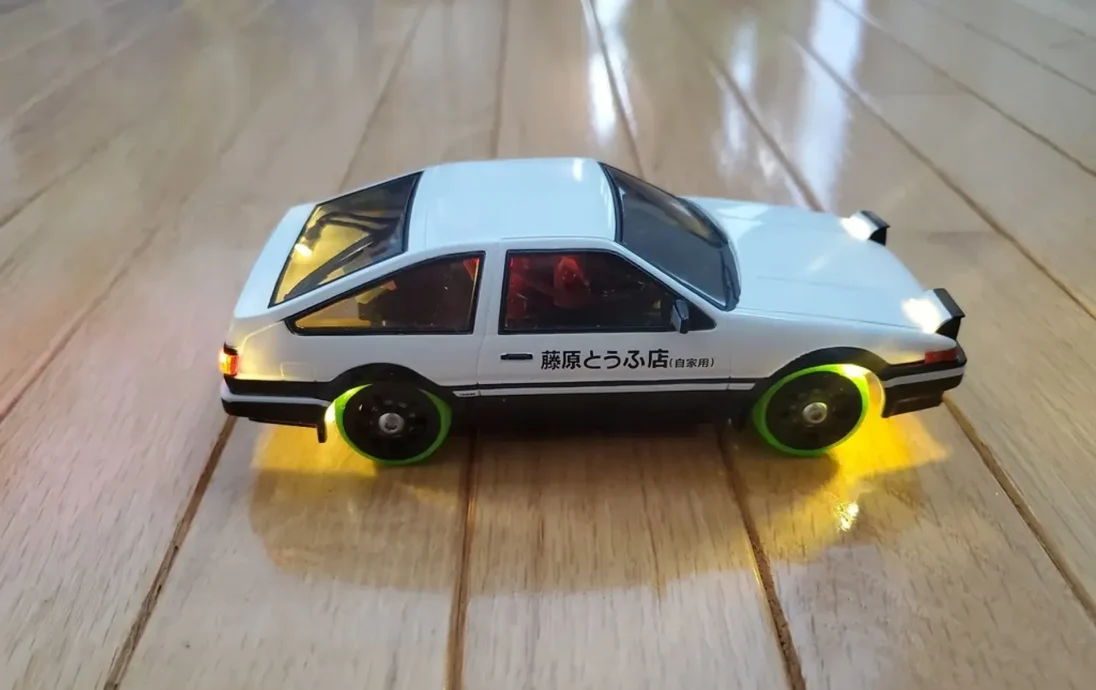

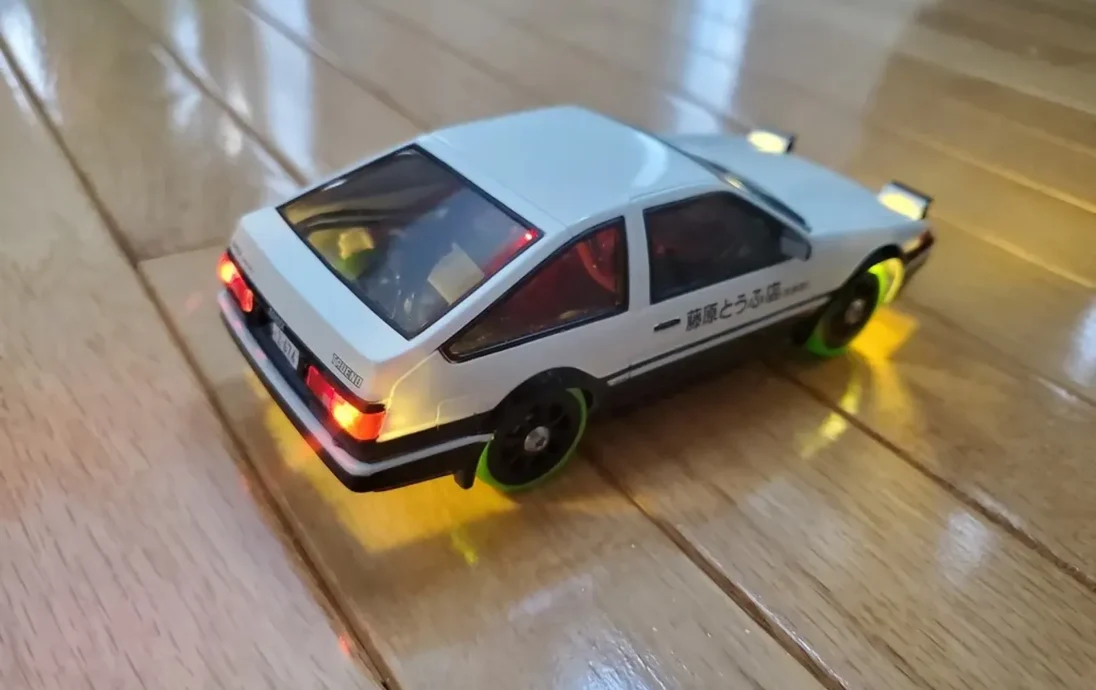

| Часть | Количество | Заметки | | — | — | — | | Винт с круглой головкой M3x10 мм | 8 | | | Винт с круглой головкой M3x8 мм | 7 | | | Винт с круглой головкой M3x12 мм | 1 | | | Винт с круглой головкой M3x18 мм | 1 | | | Контргайка М3 | 17 | | | Подшипник MR105 | 8 | | | Коллекторный двигатель размера 130, совместимость с 2s | 1 | | | Сервопривод GH-S37D 3,7 г | 1 | | | Пружина сжатия, внешний диаметр ~4 мм, длина ~4 мм | 4 | Мягкие пружины лучше. Здесь хорошо подойдут пружины от разноцветных выдвижных ручек, если их обрезать по длине. Обычные пружины ручки слишком жесткие. | | Аккумулятор Venom Fly 300 мАч 2S | 1 | | | Малый матовый ESC, совместимый с 2S | 1 | | Маленький радиоприемник | 1 | 2 канала и более. Flysky GR3E работает, если снять с него корпус. | | Корпус MINI-Z, колесная база M | 1 | Протестировано с корпусом Kyosho MZQ101 AE86 |

Сборка

Тодо

Настройки печати

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,1

Заполнение:

25-30%

Нить: любая ABS/PETG.

Примечания:

Детали U-образного шарнира имеют небольшие встроенные опоры, которые перед сборкой необходимо снять. Если подставки слишком сильно прилипли к отпечатку, их можно легко отрезать кусачками или кусачками для ногтей.
