Корпус для ПК Raspberry Pi 5, акриловые панели, поддержка...

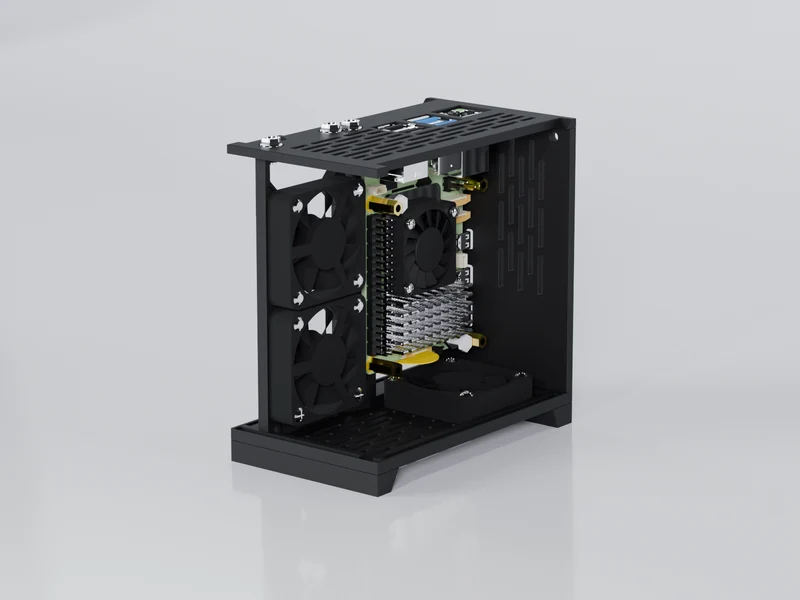

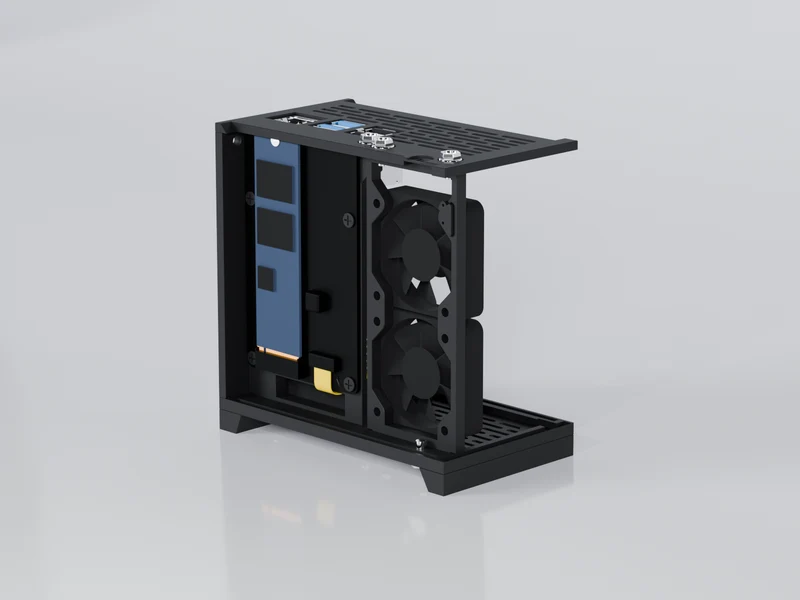

Этот чехол для Raspberry Pi 5 вдохновлен корпусом для ПК Lian Li O11D. Он имеет кнопку питания, твердотельный накопитель nvme и поддержку до 3 внутренних вентиляторов.

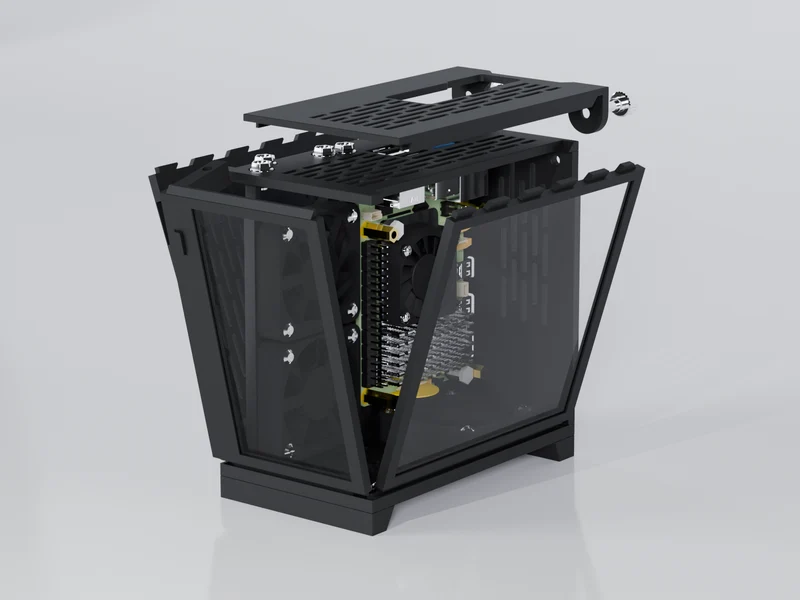

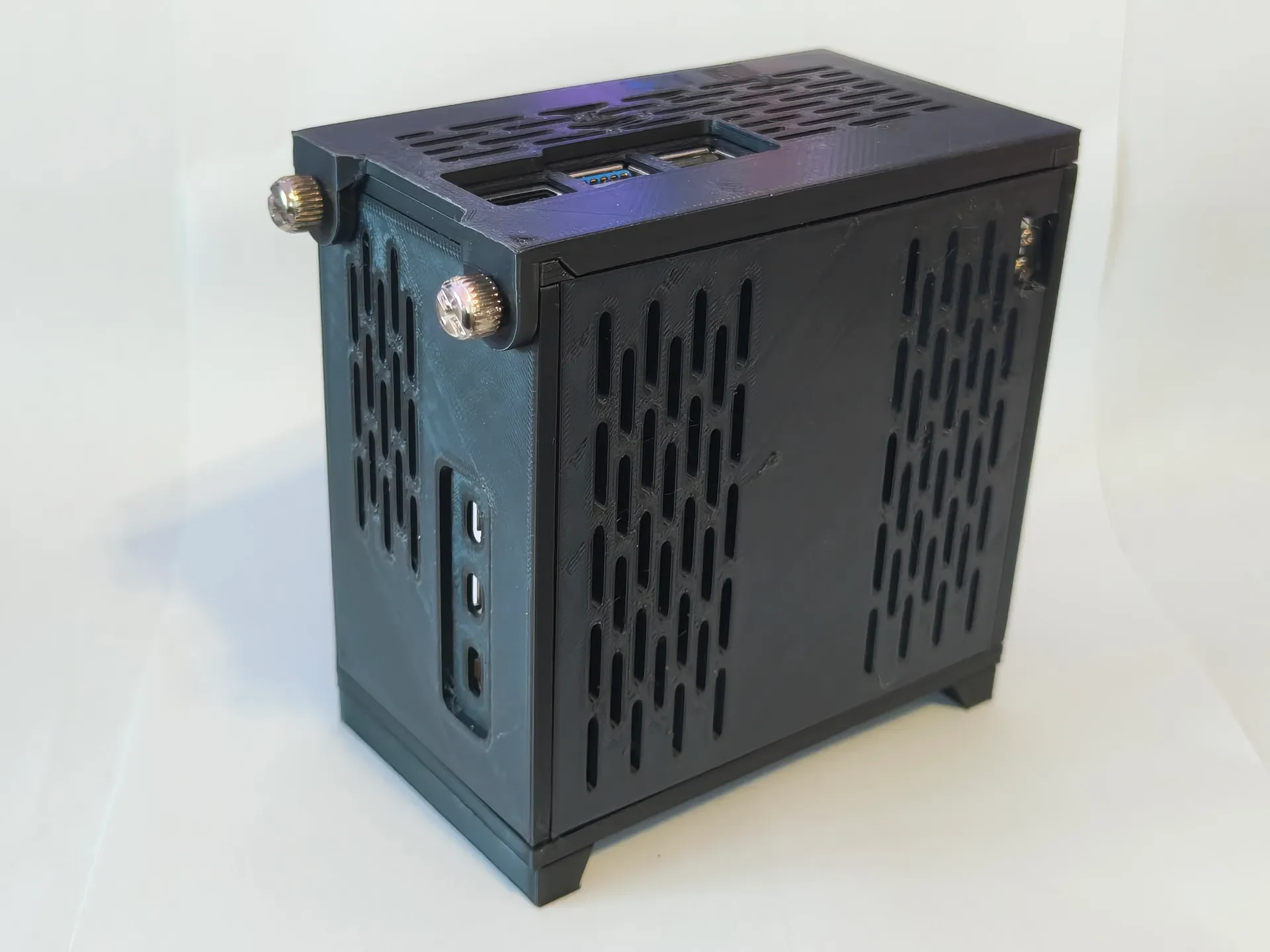

Как и в случае с корпусом Lian Li, ко всем компонентам можно легко получить доступ, открутив два винта с накатанной головкой сзади, сдвинув верхнюю панель, а затем просто выдвинуть две боковые панели. Это позволит получить доступ к вентиляторам, nvme, Raspberry Pi и всему остальному, что может быть в этом чехле.

В состав загружаемых файлов включены все файлы в формате STEP. Не стесняйтесь редактировать их, изменяя регистр по своему усмотрению.

В кнопке питания используется концевой выключатель 3D-принтера, однако он не является обязательным, и существуют передние панели и крепления для вентиляторов, которые имеют разные версии, если вы не включаете кнопку питания.

Инструкции по сборке представляют собой загружаемый PDF-файл, включенный в пакет загрузки.

ВАЖНО

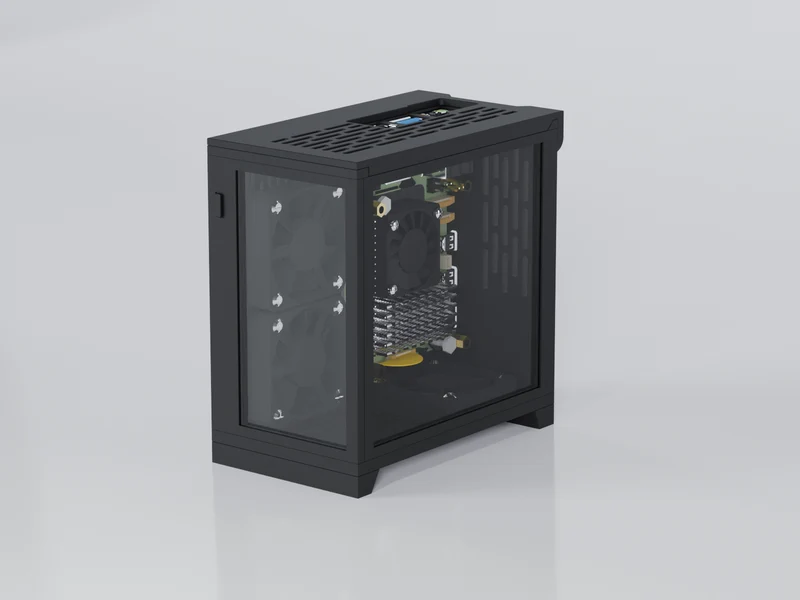

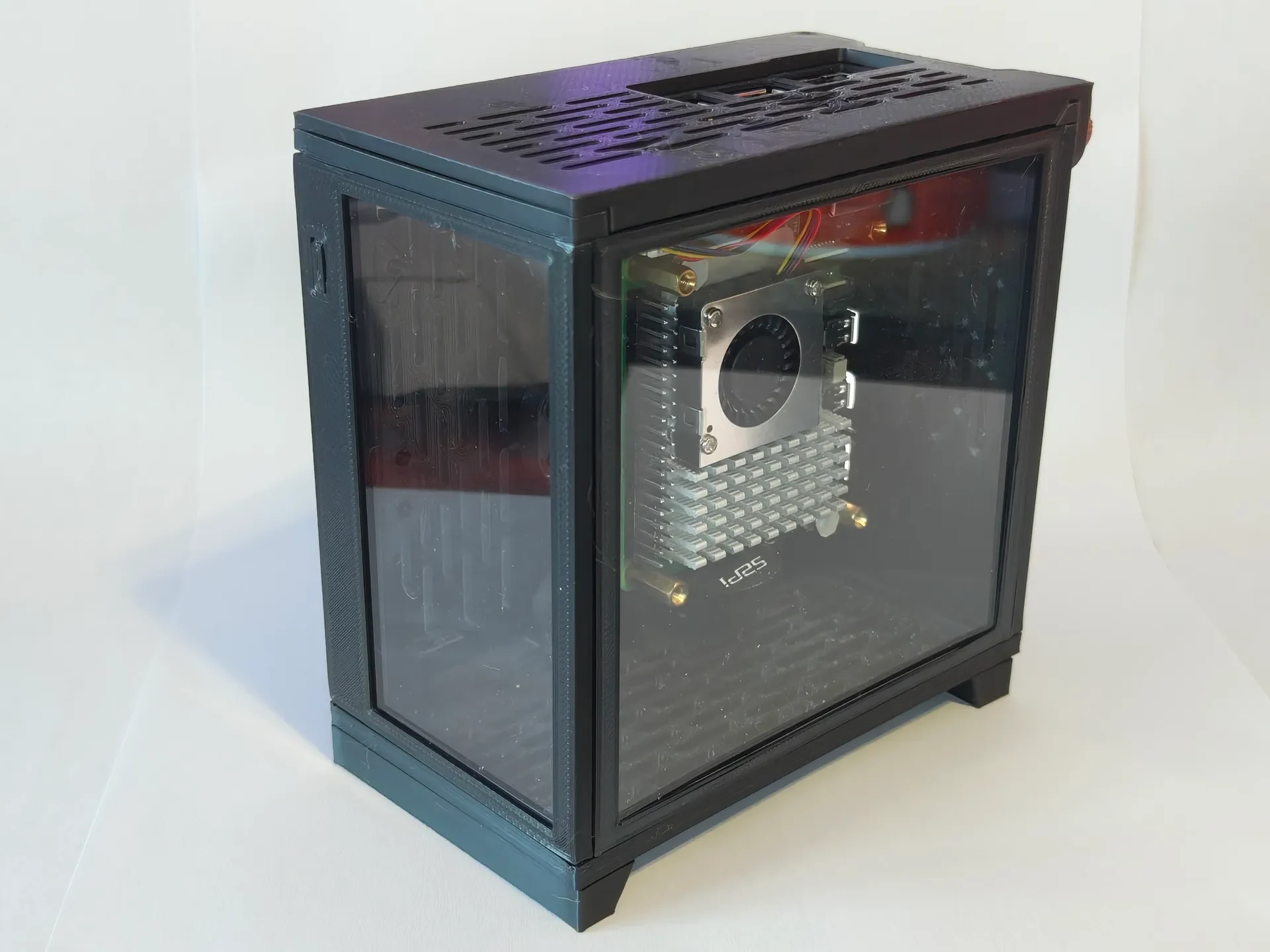

Акриловые панели создаются путем печати нескольких последних слоев изделия, паузы, вставки акрила, а затем возобновления, чтобы акрил впитался в панели.

Размеры акриловой боковой панели: 97,5 x 92 x 2 мм.

Размеры акриловой передней панели: 50 x 92 x 2 мм.

Компоненты:

Малина ПИ 5

10 стандартных винтов для ПК M3,5x6

2x M3,5x6 стандартные винты с накатанной головкой для ПК

2x акриловые панели толщиной 2 мм.

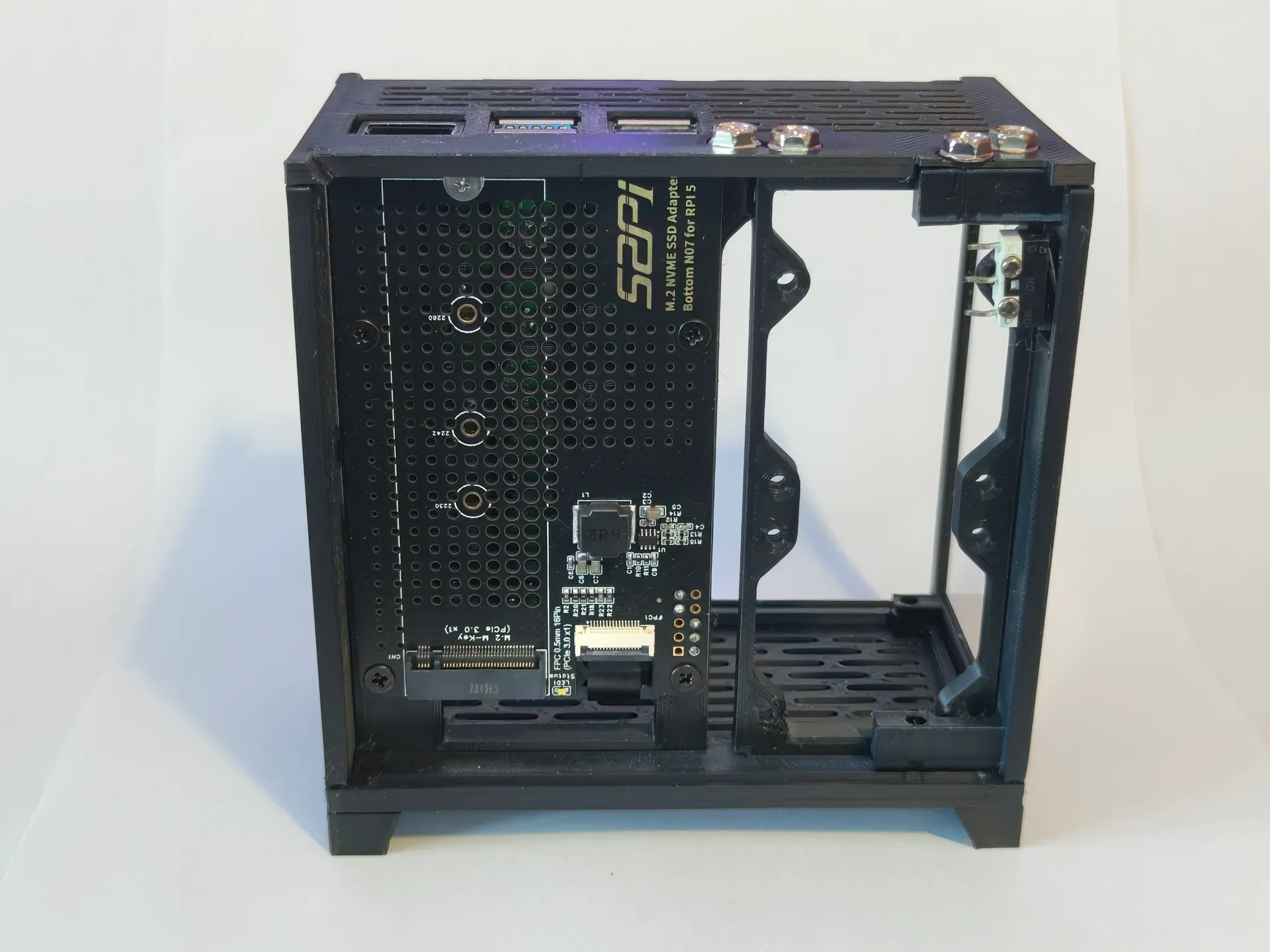

(необязательно) База NVME, в частности https://thepihut.com/products/nvme-base-for-raspberry-pi-5-nvme-base

(опционально) 3 вентилятора диаметром 40 мм + 12 болтов для вентиляторов M3x15

(дополнительно) Концевой выключатель 3D-принтера (используется для кнопки питания)

Кредиты

Благодарим @print_byte за модель «Raspberry Pi 5», которая использовалась при рендеринге, а также использовалась в качестве образца при проектировании корпуса. Ссылка: https://www.printables.com/model/727155-raspberry-pi-5
