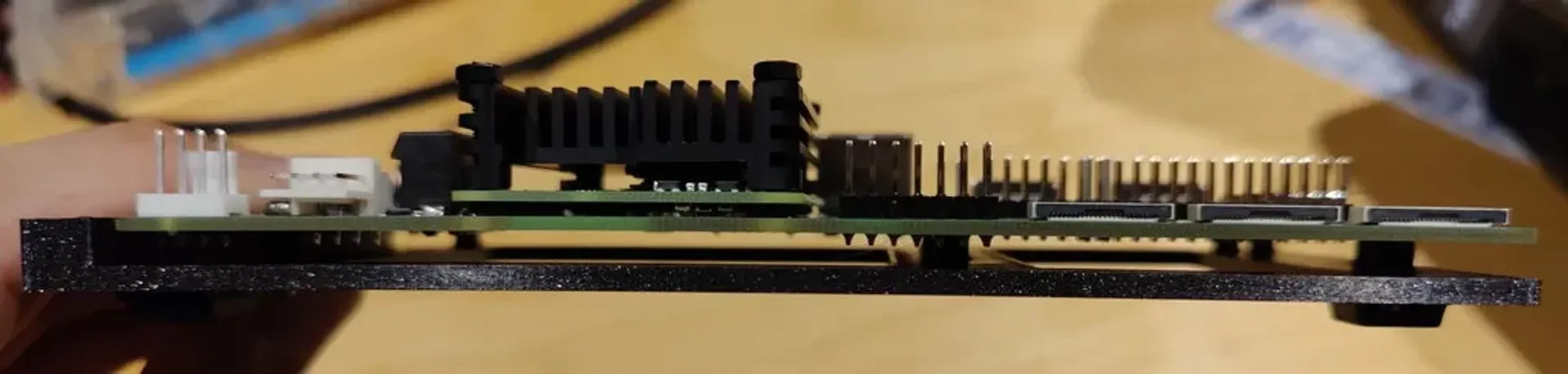

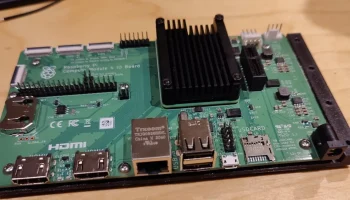

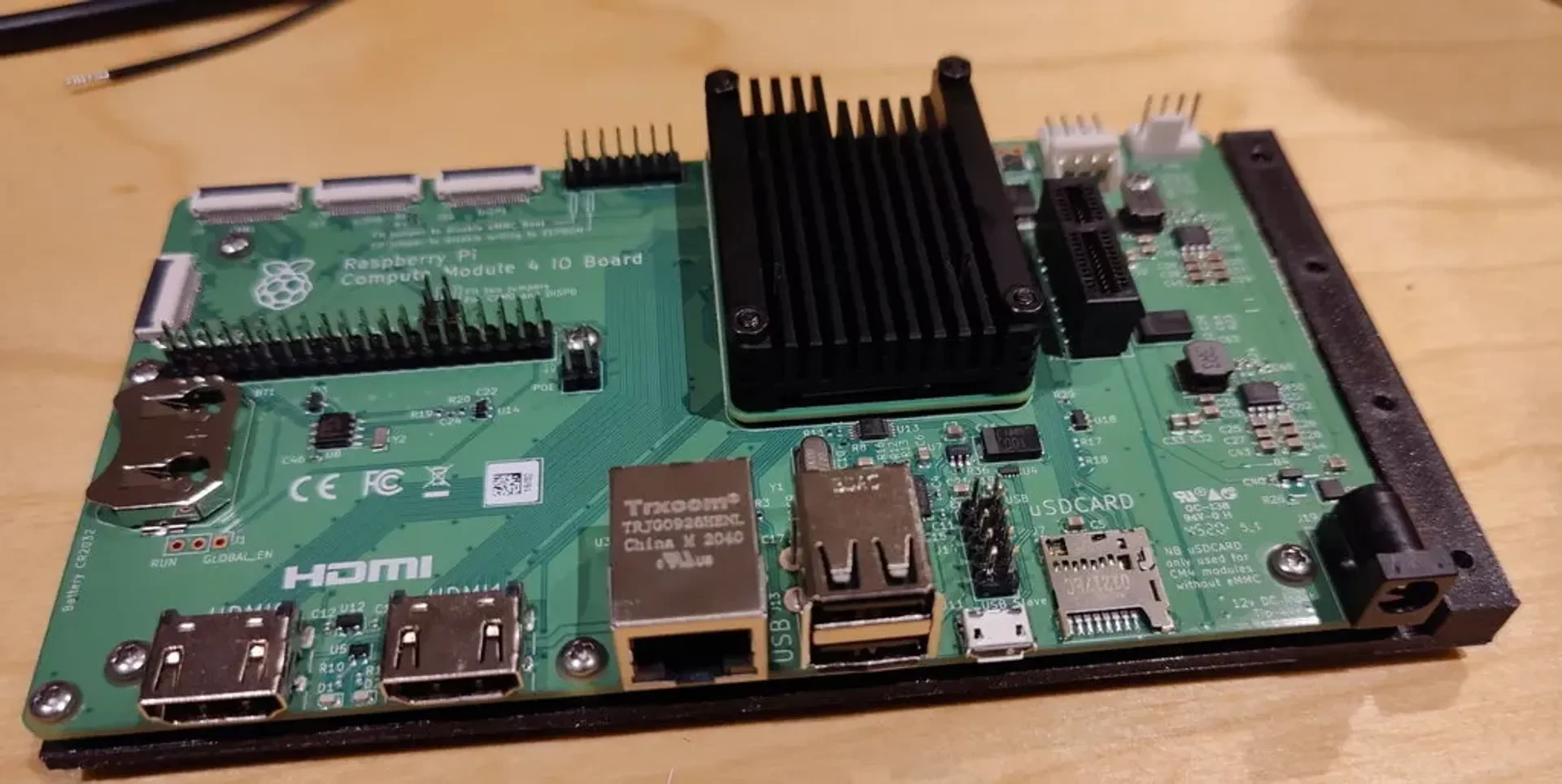

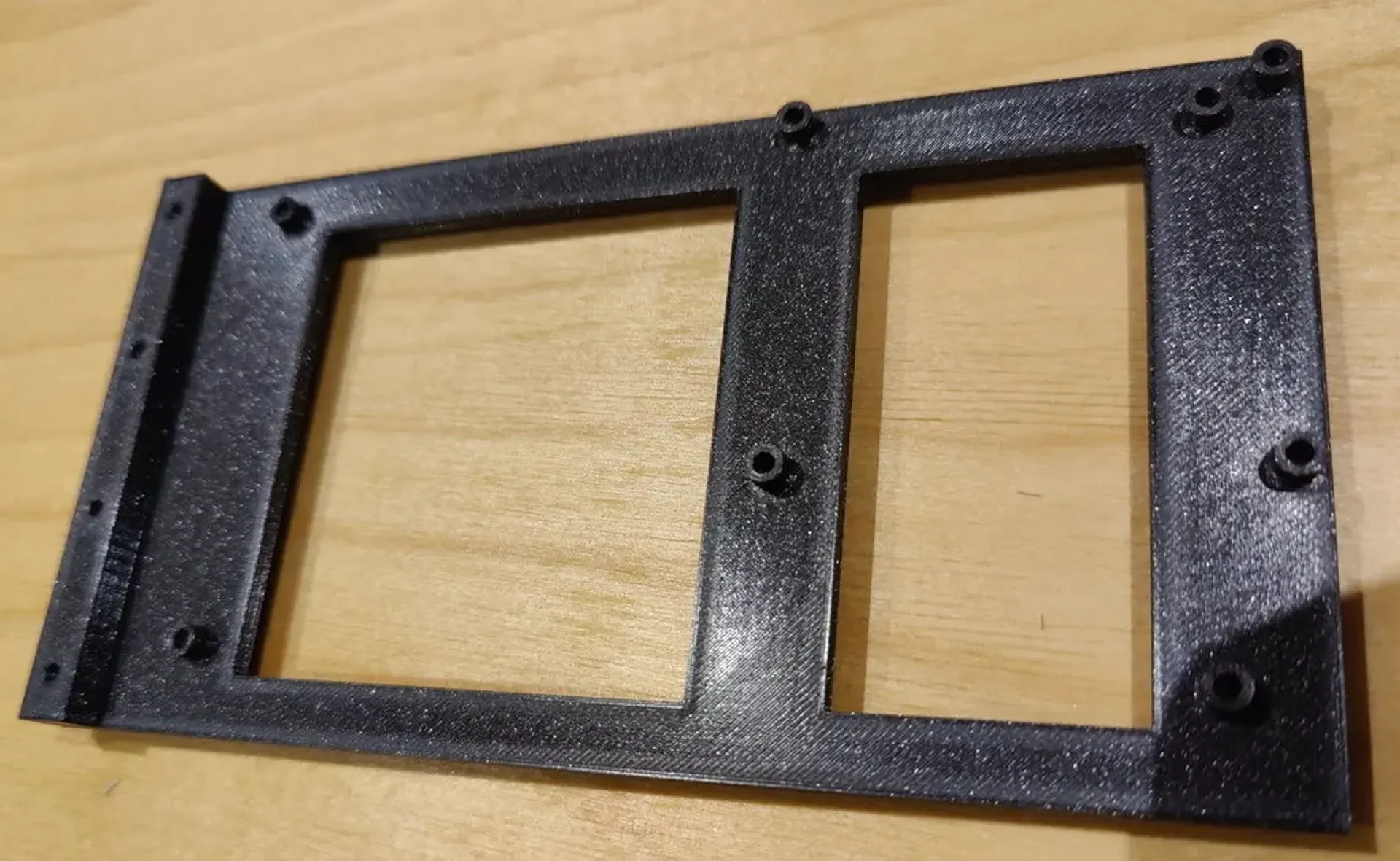

Поскольку я использую несколько плат Raspberry Pi CM4 и плат ввода-вывода в качестве NAS и док-хостов, мне нужно было что-то, на что их можно было бы установить, кроме картонной коробки, в которой они поставлялись. Поэтому я сделал эту простую заднюю панель с стойками, которые соответствуют монтажным отверстиям на плате. Стойки имеют галтели, поэтому их нелегко сломать.

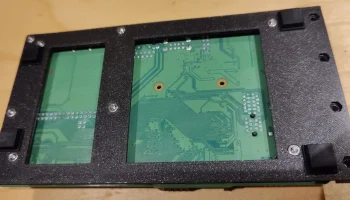

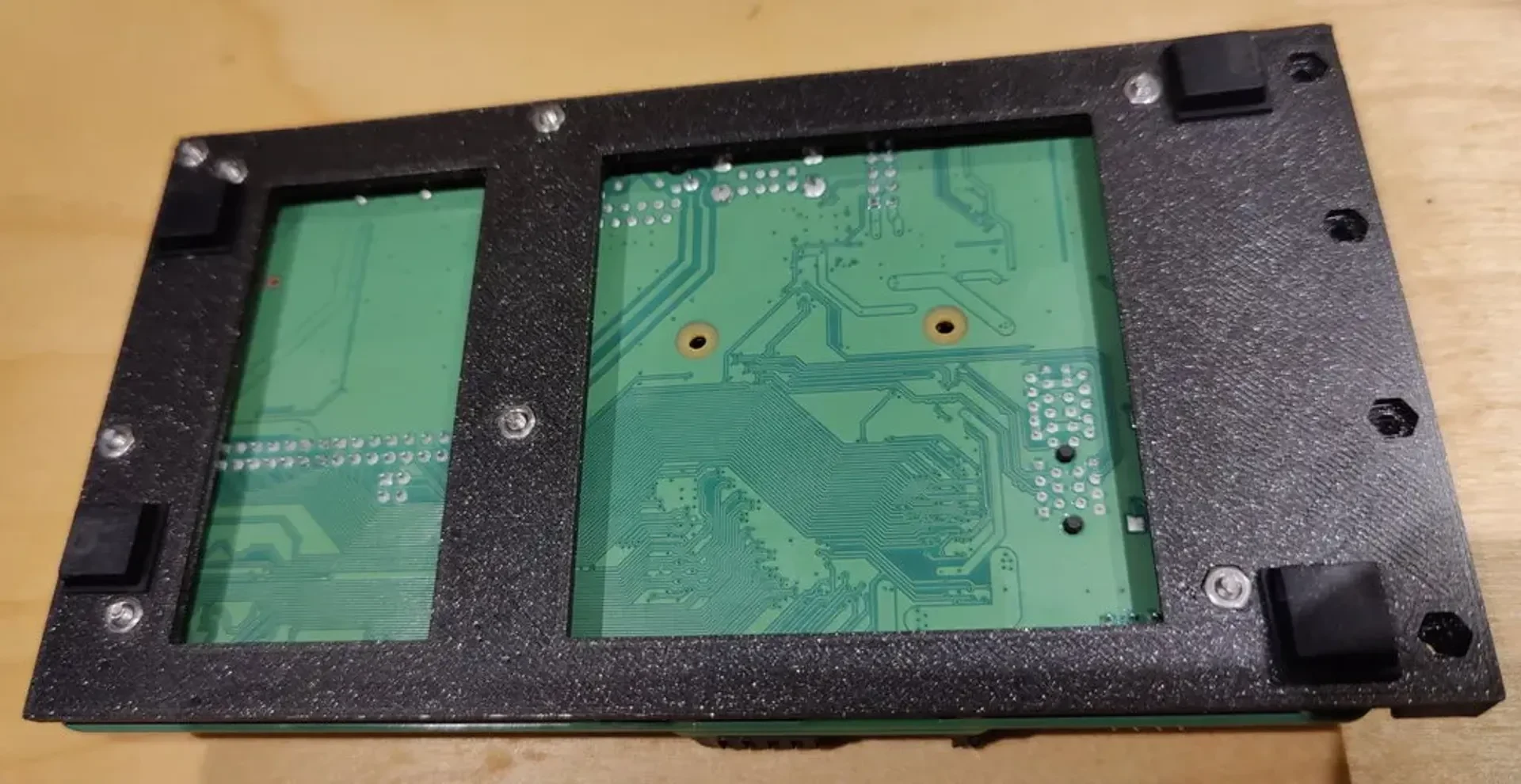

Отверстия на плате ввода-вывода предназначены для болтов M2,5. Вы можете запрессовать гайки М2,5 в нижней части пластины. Посадка гаек была плотной, но не слишком тугой, по крайней мере, при использовании моего Prusa mini. Возможно, вам придется немного почистить отверстия. Для крепления я использовал болты с головкой Philips М2,5х10мм, они немного выступают снизу. Затем вы можете приклеить резиновые ножки снизу, чтобы болты не царапали поверхность, на которой он стоит, и чтобы предмет не скользил.

Возможно, вам удастся сложить несколько досок друг на друга, используя стержни с резьбой вместо винтов. Но я этого не пробовал.

Я сделал сбоку выступ с четырьмя дополнительными монтажными отверстиями для крепления дополнительных деталей к пластине. Я попытаюсь сконструировать своего рода рычаг, который будет удерживать различные карты PCIe на месте и не давать им раскачиваться. Или, может быть, накладка, закрывающая большую часть верхней части досок, чтобы предметы не падали.

Если вы заинтересованы в настройке дизайна, оставьте комментарий, и я также опубликую файлы openSCAD. Я очень новичок в проектировании вещей, поэтому код, вероятно, будет уродливым: P

Обновление: кронштейн адаптера NVME.

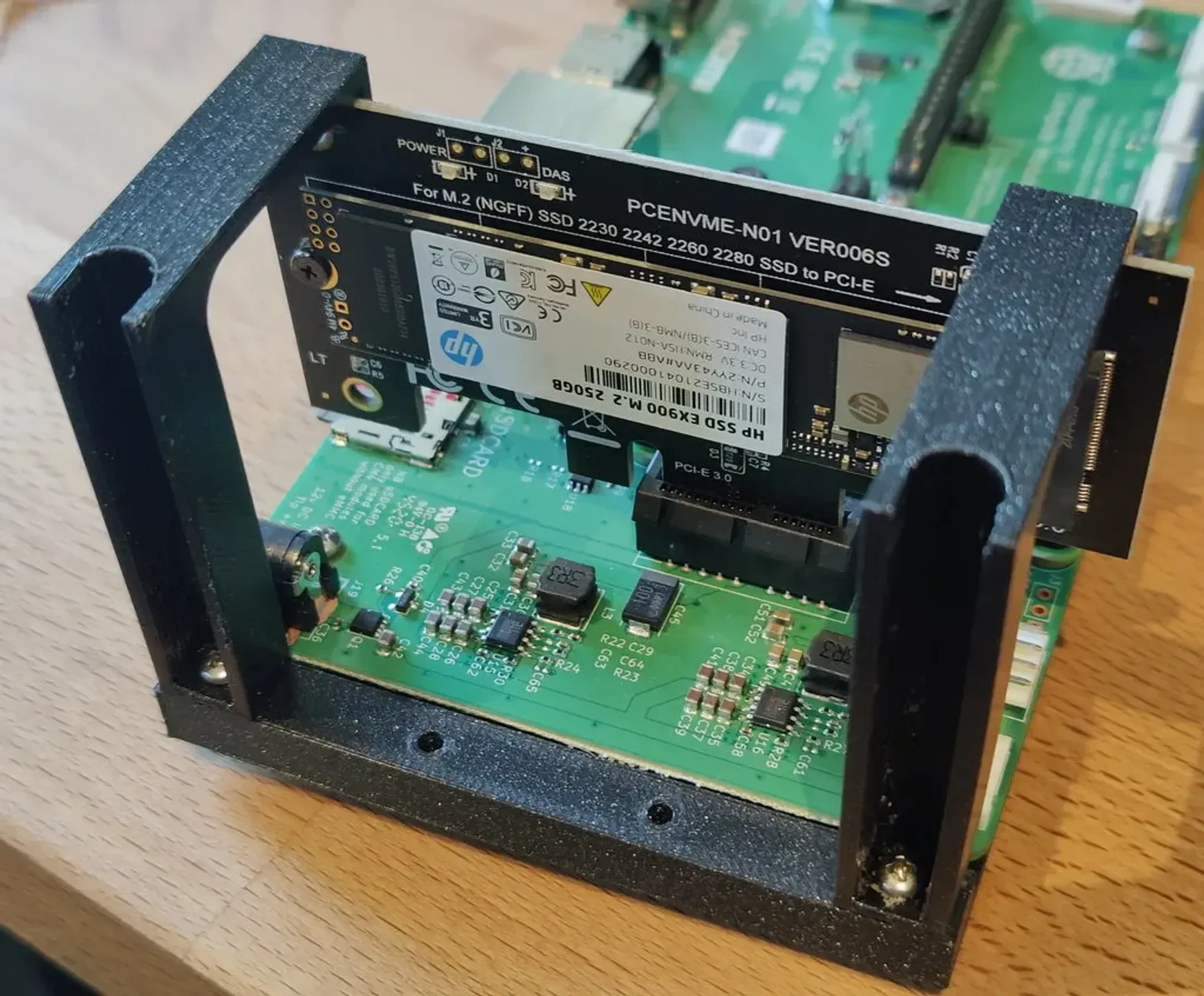

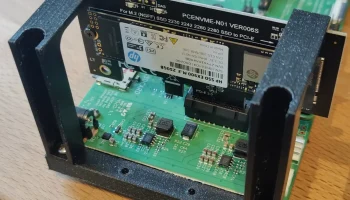

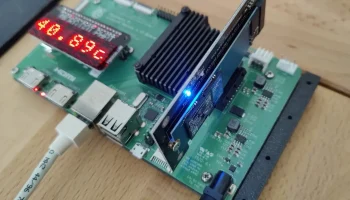

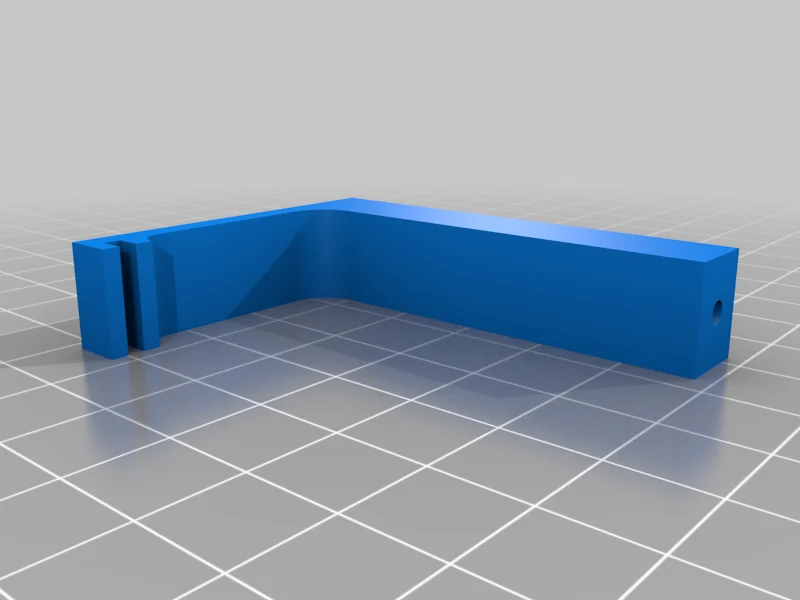

Я сделал кронштейн для крепления адаптеров NVME. Вы можете адаптировать это для различных карт, просто изменив высоту рычага. В комплекте файл для адаптера типа «PCENVME-NO2VER006MS» с aliexpress. Файл openSCAD также содержит параметры для аналогичной платы адаптера типа PCENVME-NO1VER006S.

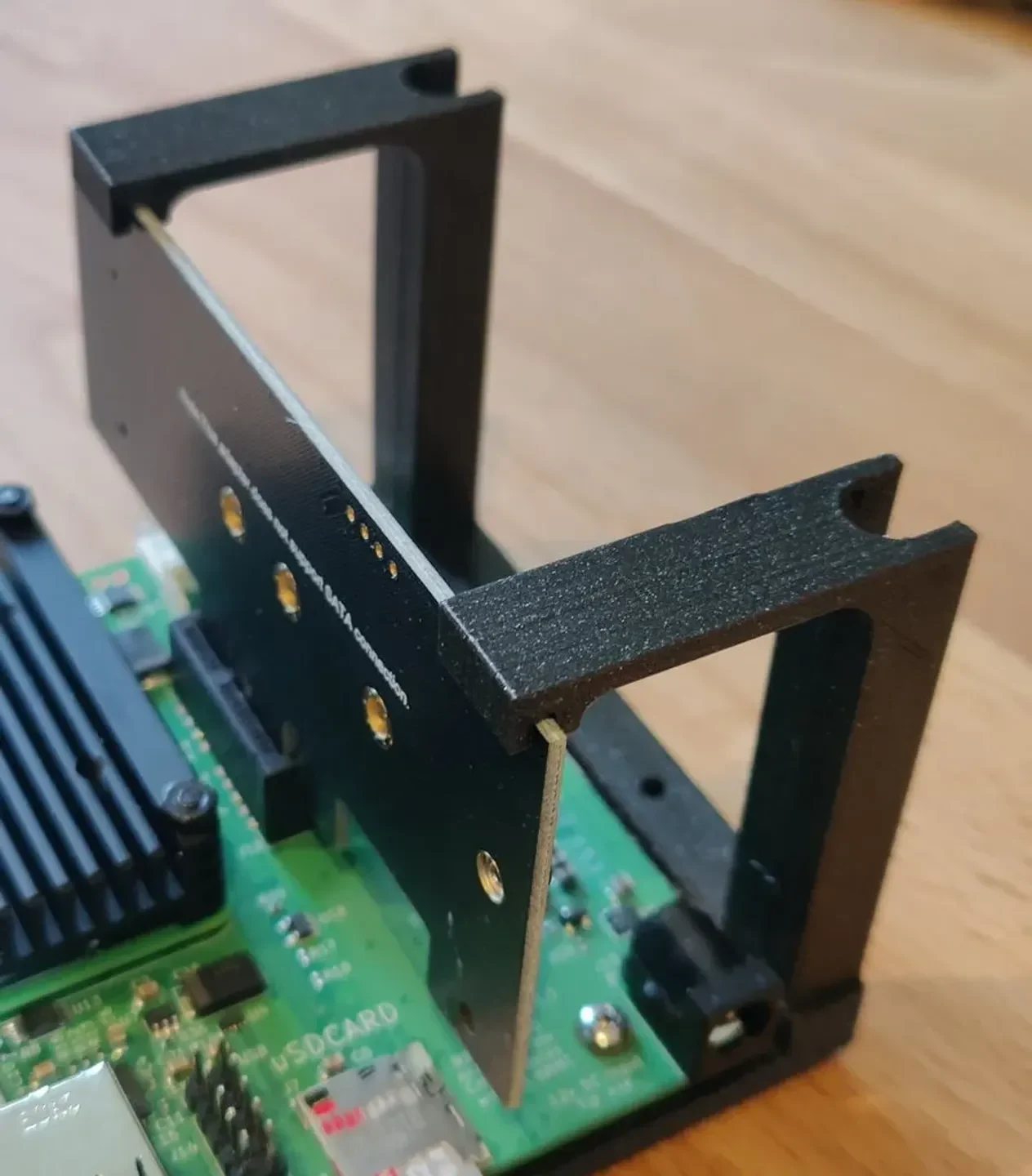

Если вы используете две руки, карта будет удерживаться очень устойчиво. Для печати я использовал опору в полой части руки. Но не добавляйте слишком много поддержки, ее удаление станет раздражающим.

Настройки печати

Бренд принтера:

Пруса

Принтер:

Пруса Клон

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

200

Заполнение:

15%

Нить: Prusament PLA Galaxy Black
