Передний корпус Raspberry Pi Ender 3 Pro

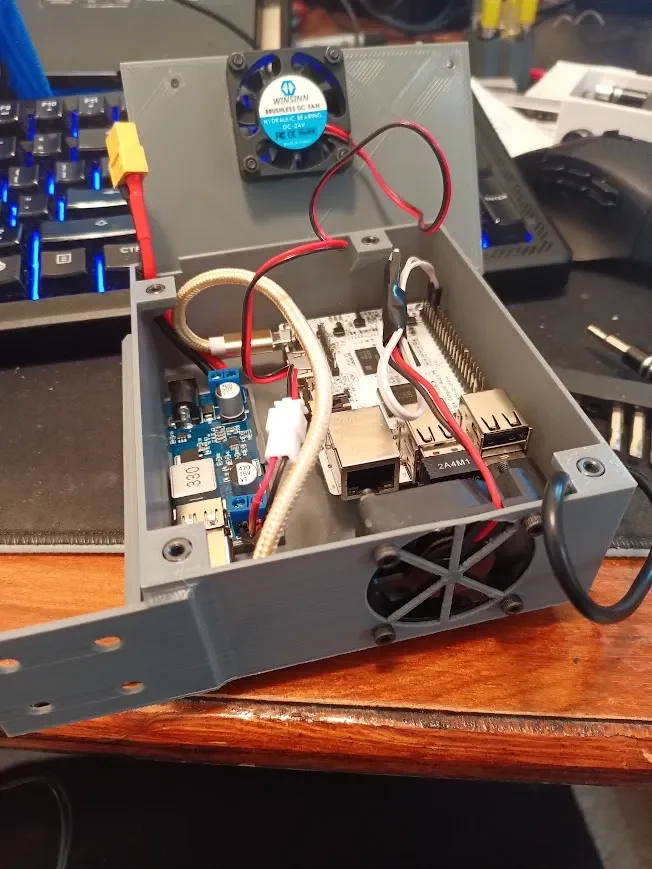

Я сделал это для своего Libre Computer Le Potato, но для этого я использовал модель Raspberry Pi 3, поэтому они тоже должны работать. Понижающий преобразователь, который я использовал, — это XY-3606, он мне нравится, поскольку у него есть выходы USB и винтовые клеммы, поэтому было легко подать питание на плату и вентилятор на 5 В. В корпусе используются 2 вентилятора диаметром 40 мм, напряжением 5 В. После этого и добавления обоих вентиляторов я понял, что одного, вероятно, достаточно, компьютер Libre вообще не нуждается в активном охлаждении, и единственное, что может нуждаться в охлаждении, — это понижающий преобразователь. Я использую Klipper и ADXL для входного формирователя, поэтому попытался сделать свой собственный разъем DuPont и корпус, чтобы при необходимости можно было легко подключить ADXL. Кажется, у меня это пока работает нормально. Я использовал 3D-модели Ender 3 Pro, Raspberry Pi 3 и 40-мм вентилятора, чтобы все подошло достаточно хорошо и работало. Вот ссылка на модели, которые я использовал:

40-мм вентилятор:

Модель: https://grabcad.com/library/40mm-dc-fan-1

Автор: https://grabcad.com/aronsta-1

Малиновый Пи:

Модель: https://www.thingiverse.com/thing:2863567

Автор: https://www.thingiverse.com/keepars/designs

Эндер 3 Про:

Модель: https://github.com/hyotynen/Ender-3-Pro/tree/master/3D%20Model/Ender%203%20Pro%20-%20Stock/STP

Автор: https://github.com/hyotynen

И бак-конвертер: https://www.amazon.com/dp/B07XXWQ49N?psc=1&ref=ppx_yo2ov_dt_b_product_details.

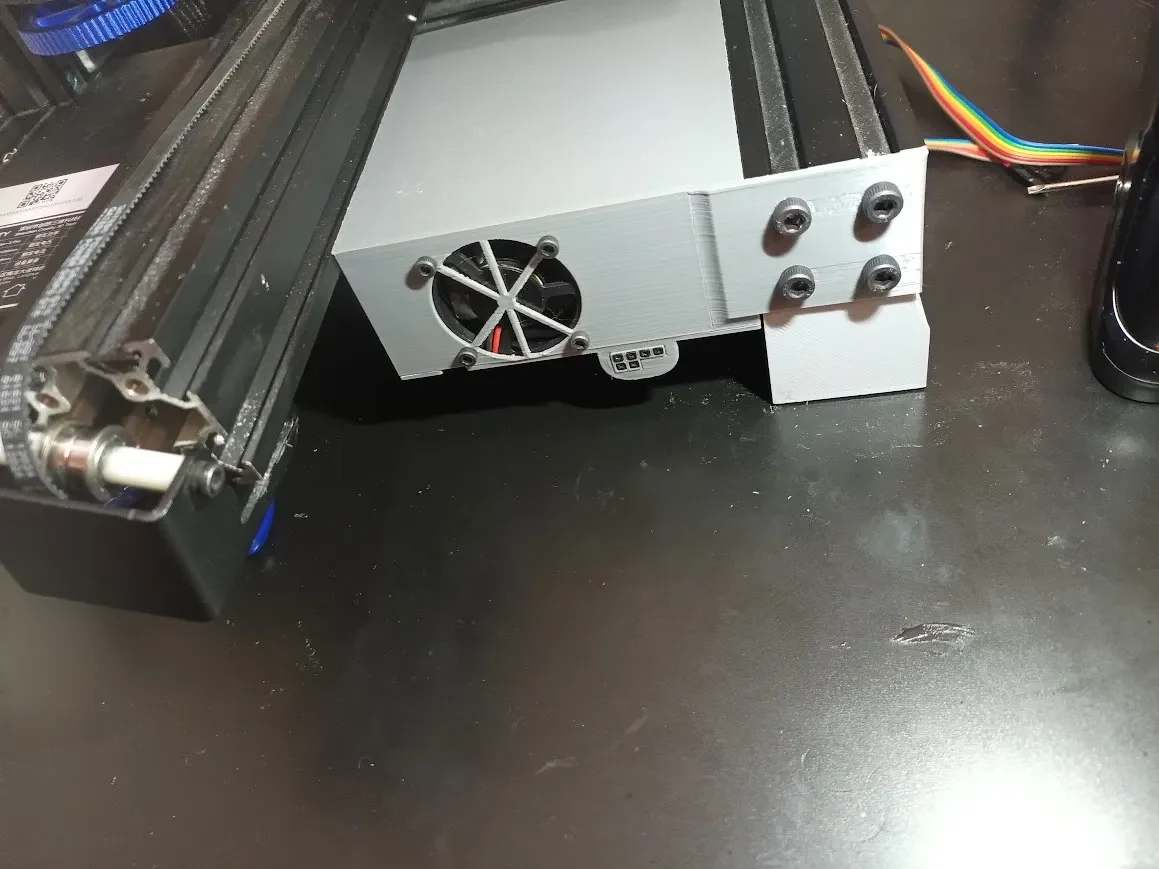

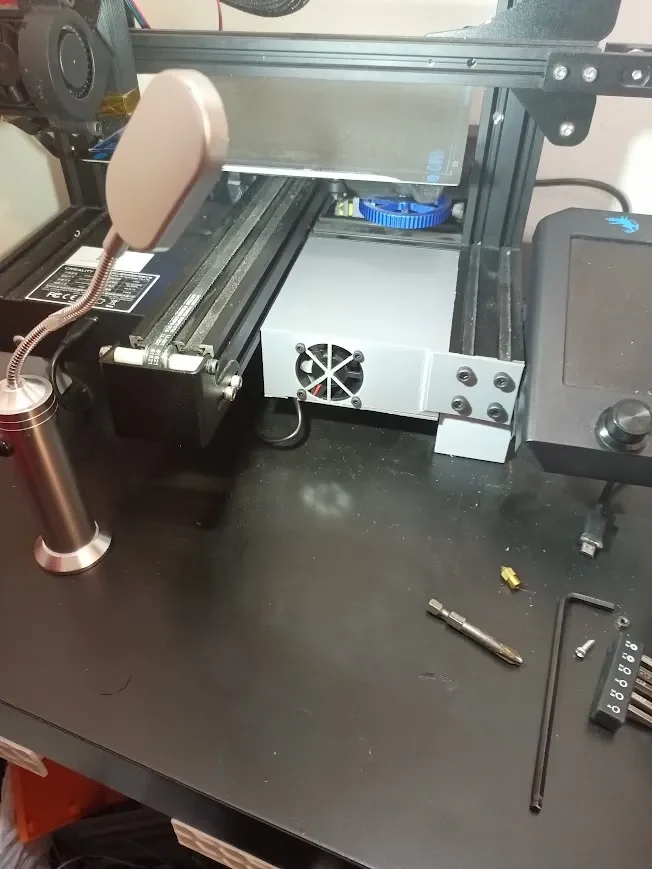

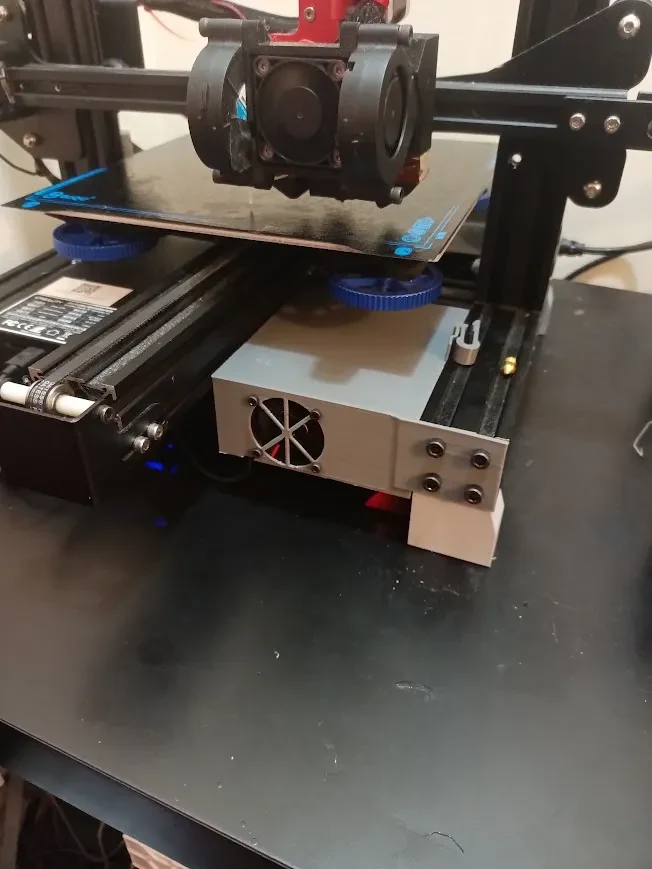

Кроме того, корпус находится немного ниже нижней части рамы, поэтому вам потребуются подступенки. Я включил несколько ножек, которые собрал вместе, но я бы посоветовал найти другую подставку, так как мои не подходят, они очень свободные. Я планирую потратить некоторое время и в ближайшее время привести их в порядок или, возможно, просто укоротить корпус, ИДК.

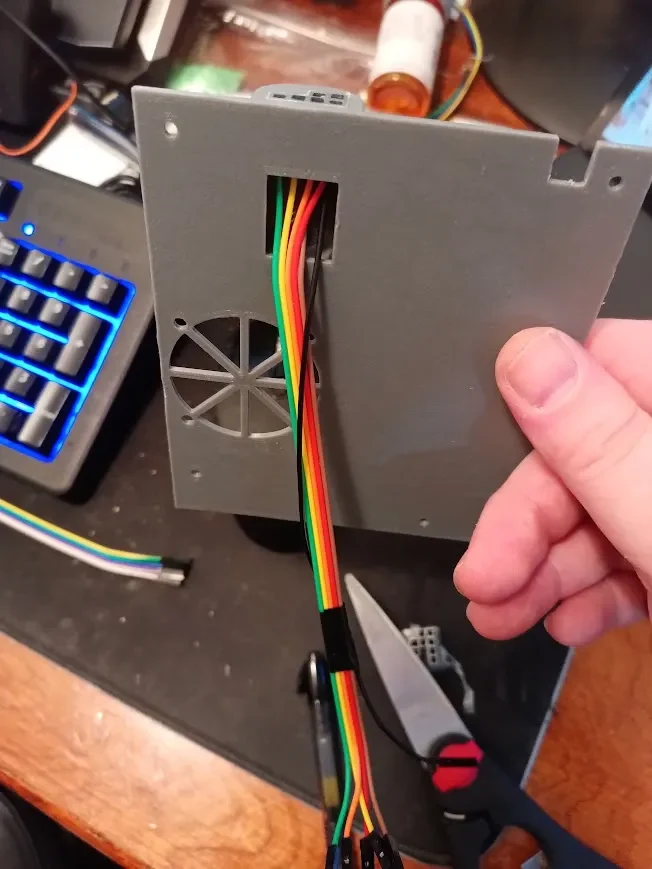

В корпусе используются 4 винта M3 с гайками, на корпусе корпуса есть отверстия, в которые я использовал пару капель суперклея, чтобы закрепить гайки M3, и которые удерживают крышку, прямо сейчас, пока я не придумаю лучший способ, которым USB от компьютера к принтеру просто проходит через прорезь в крышке. Вентиляторы также просто удерживаются винтами и гайками M3.

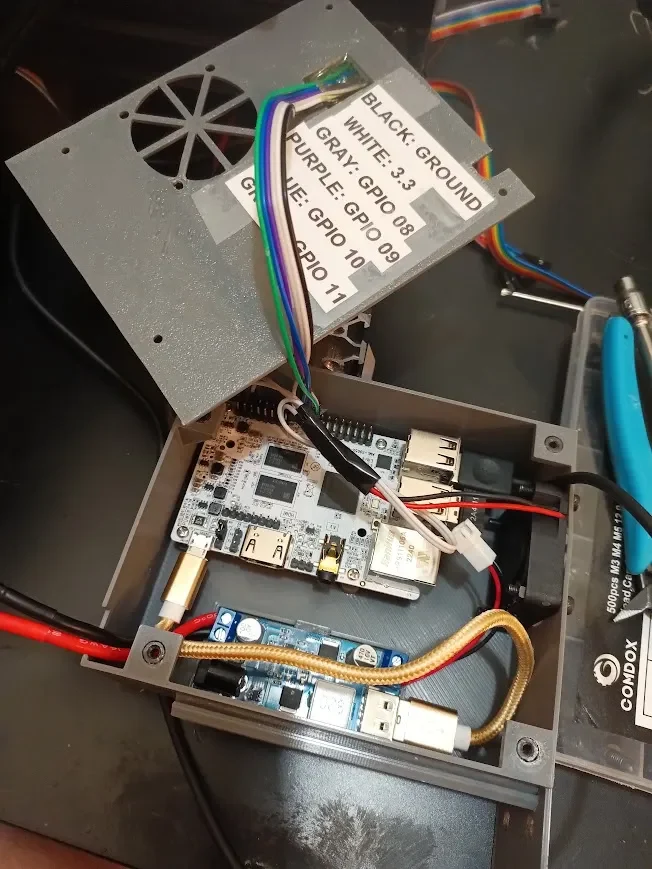

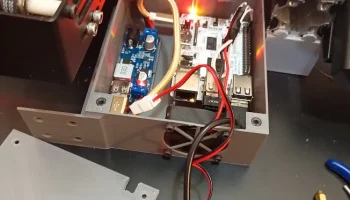

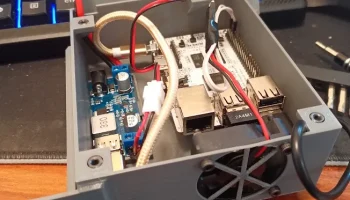

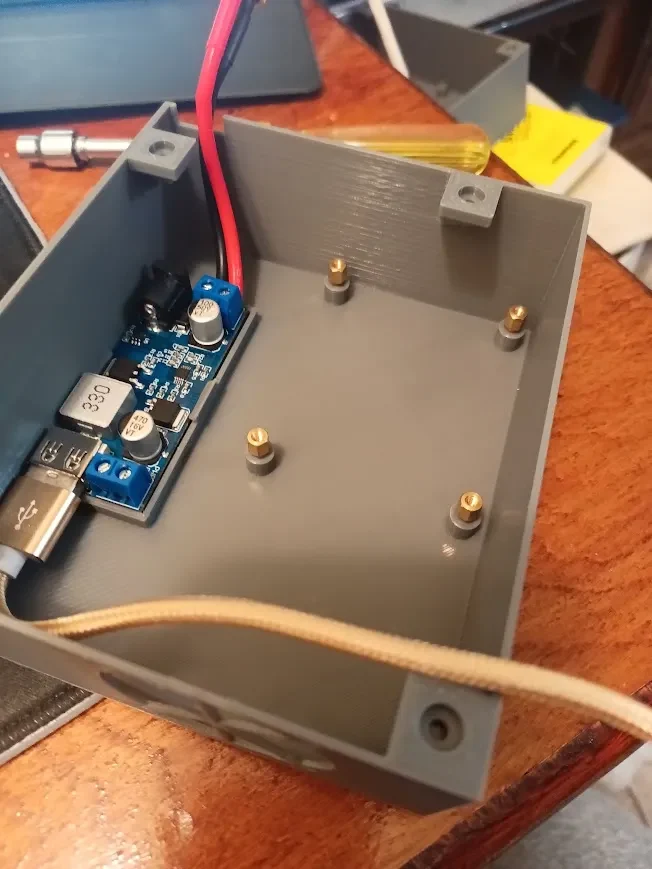

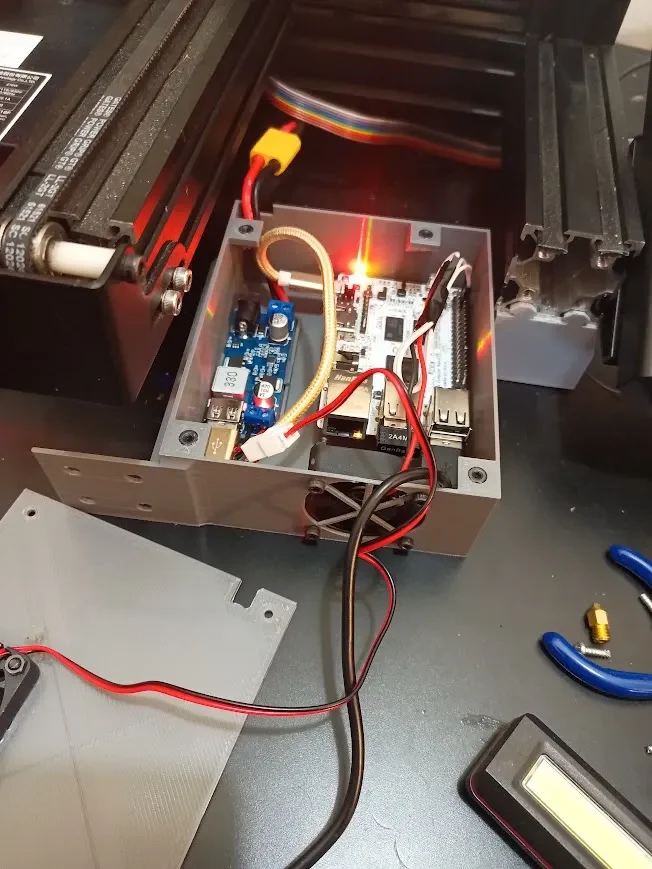

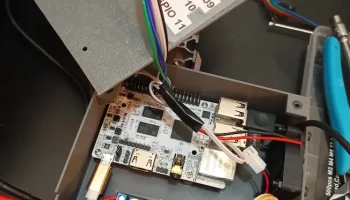

Для питания понижающего преобразователя XY-3606 я использовал разветвитель XT60. Для питания Raspberry Pi (или любого другого SBC) я использовал выход USB от XY-3606 и винтовые клеммы для питания одного из вентиляторов, а другой вентилятор я запитал от Pi. Вы также можете просто подключить оба вентилятора от XY-3606, это на ваше усмотрение. Я также использовал устройство для изготовления этикеток, чтобы сделать этикетки для внутренней части крышки с указанием цветов проводов, чтобы знать, какой провод куда идет.

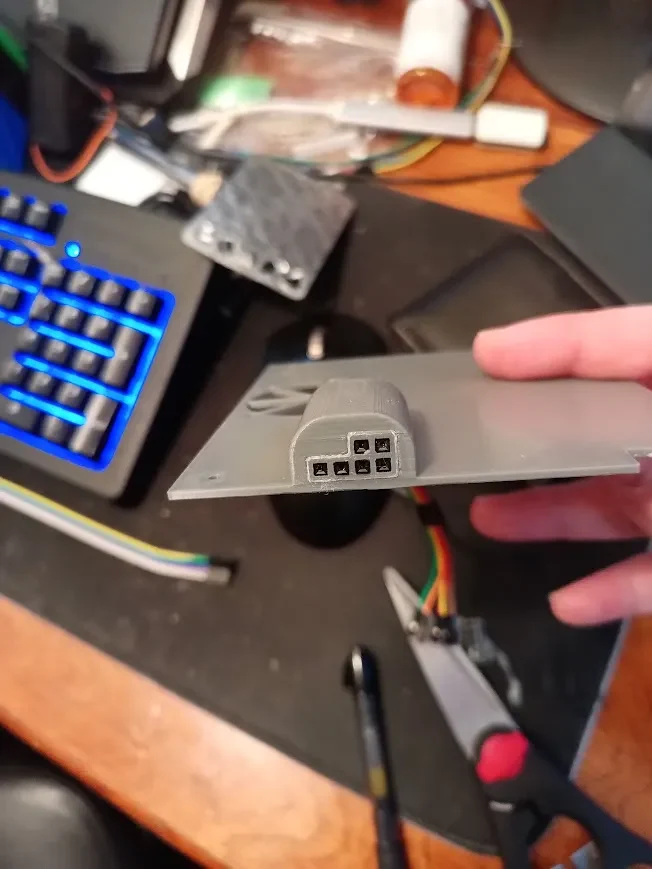

Для крышки ADXL я использовал поля с опорами для деревьев. Все остальное я старался сделать пригодным для печати без подставок.

Я все еще изучаю Fusion360 и, кажется, узнаю что-то новое каждый раз, когда что-то делаю. Я ценю любую конструктивную критику, которая поможет мн�� чему-то научиться в следующий раз.
