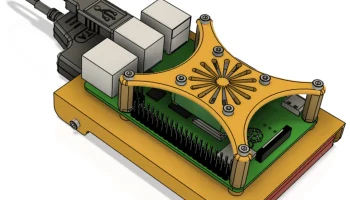

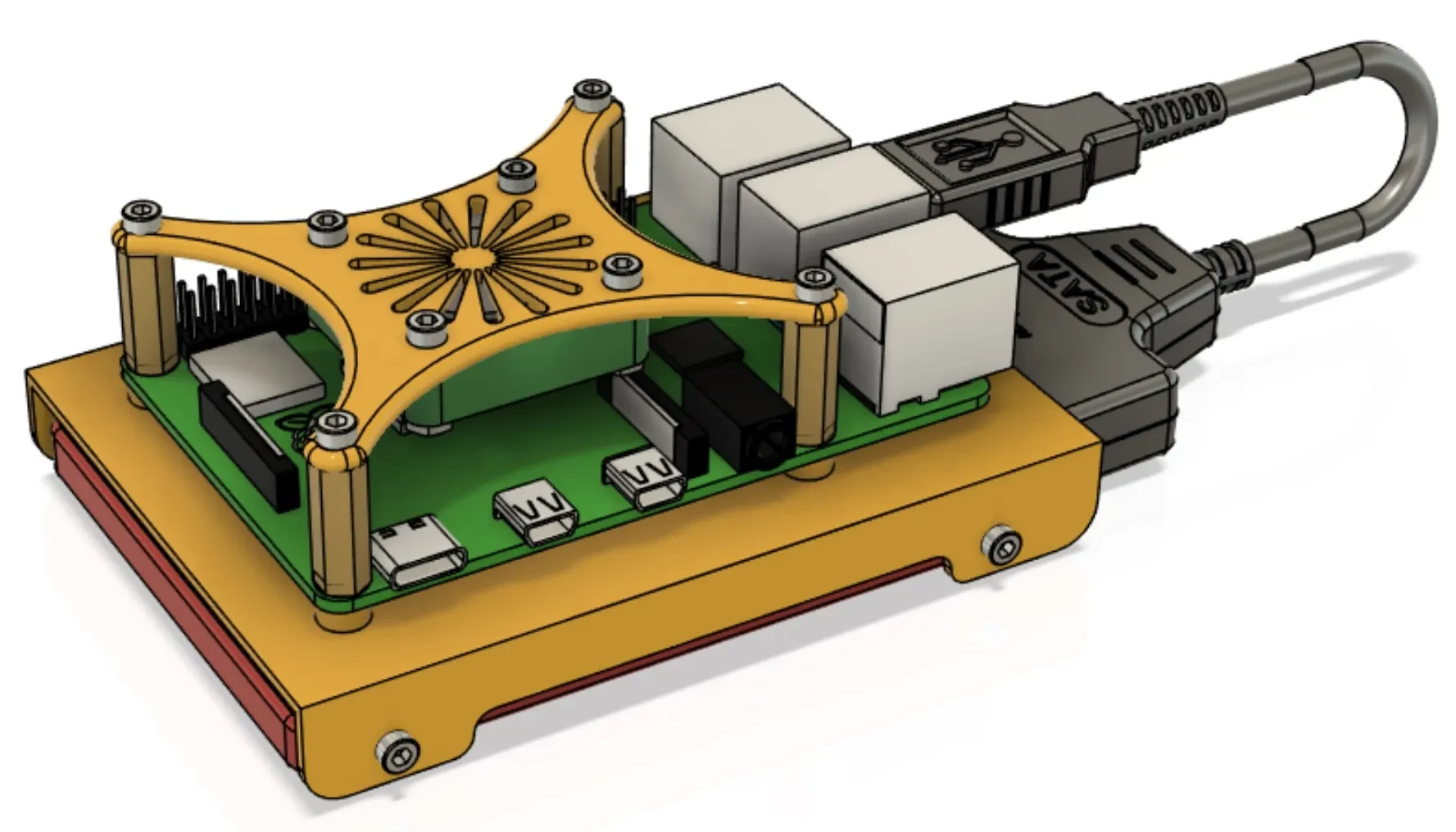

Корпус твердотельного накопителя Raspberry Pi Skeleton с вентиляторным охлаждением

Подходит для Pi 3B, 3B+ и 4B.

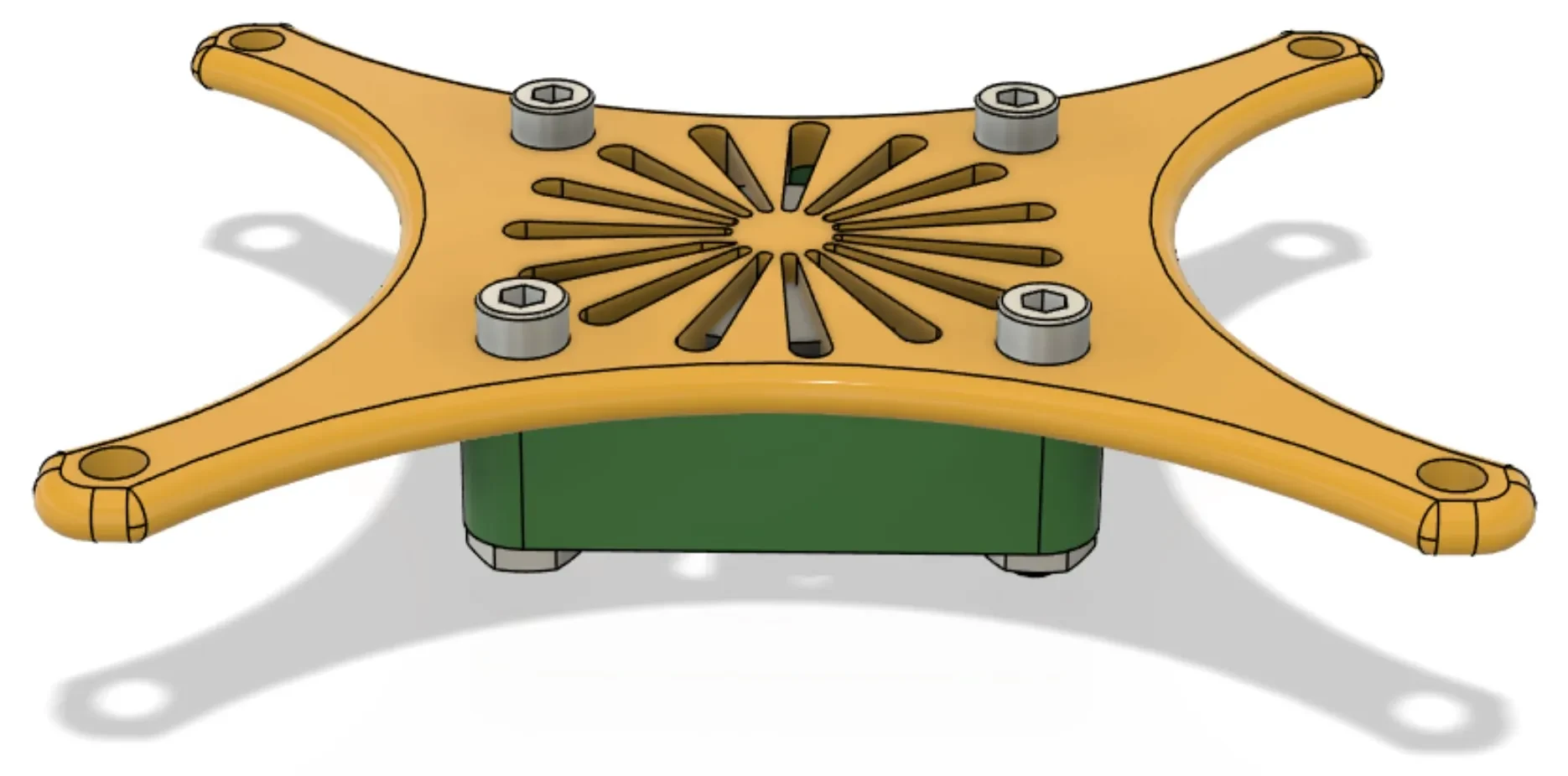

Верхняя часть в стиле паука с центральным 30-мм вентилятором, установленным на вершине Pi, расположенном над SSD Caddy.

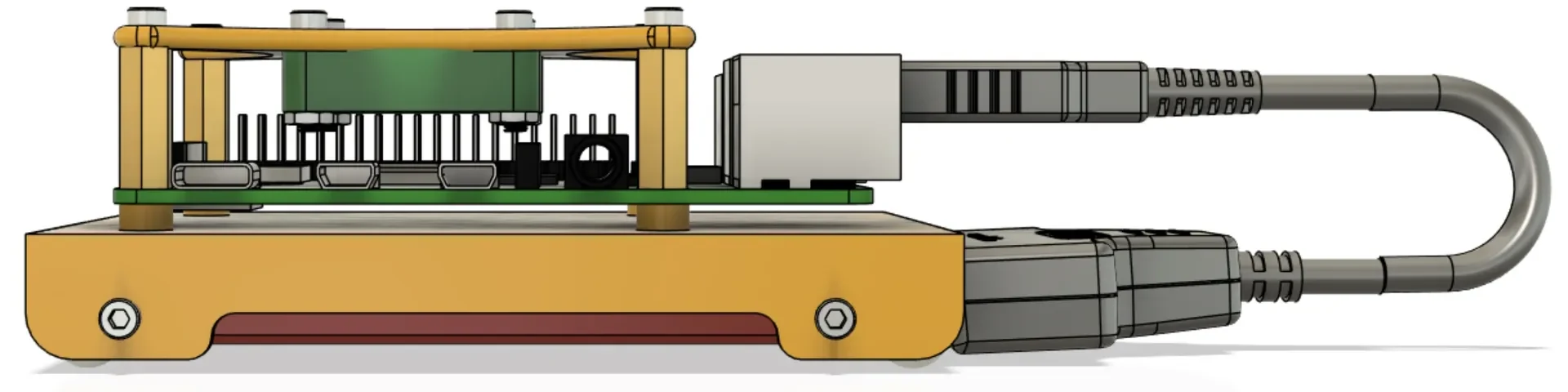

Верхняя часть Spider поддерживается на 4 вертикальных опорных стойках высотой 16 мм, напечатанных на 3D-принтере и закрепленных 4 винтами M2,5x10. Винты саморезами вкручиваются в стойки.

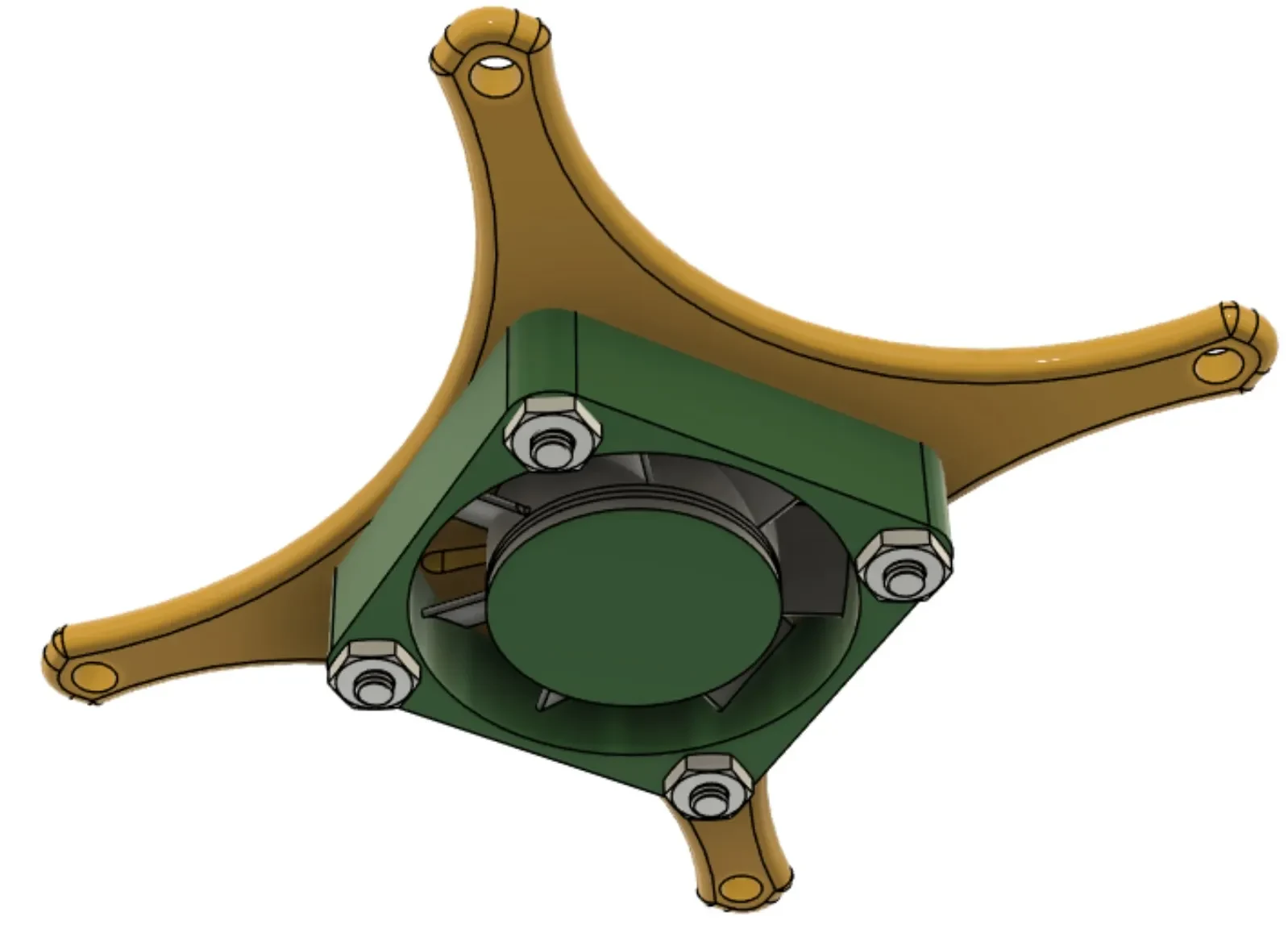

Крепление вентилятора осуществляется с помощью 4 винтов M2,5x12 и гаек.

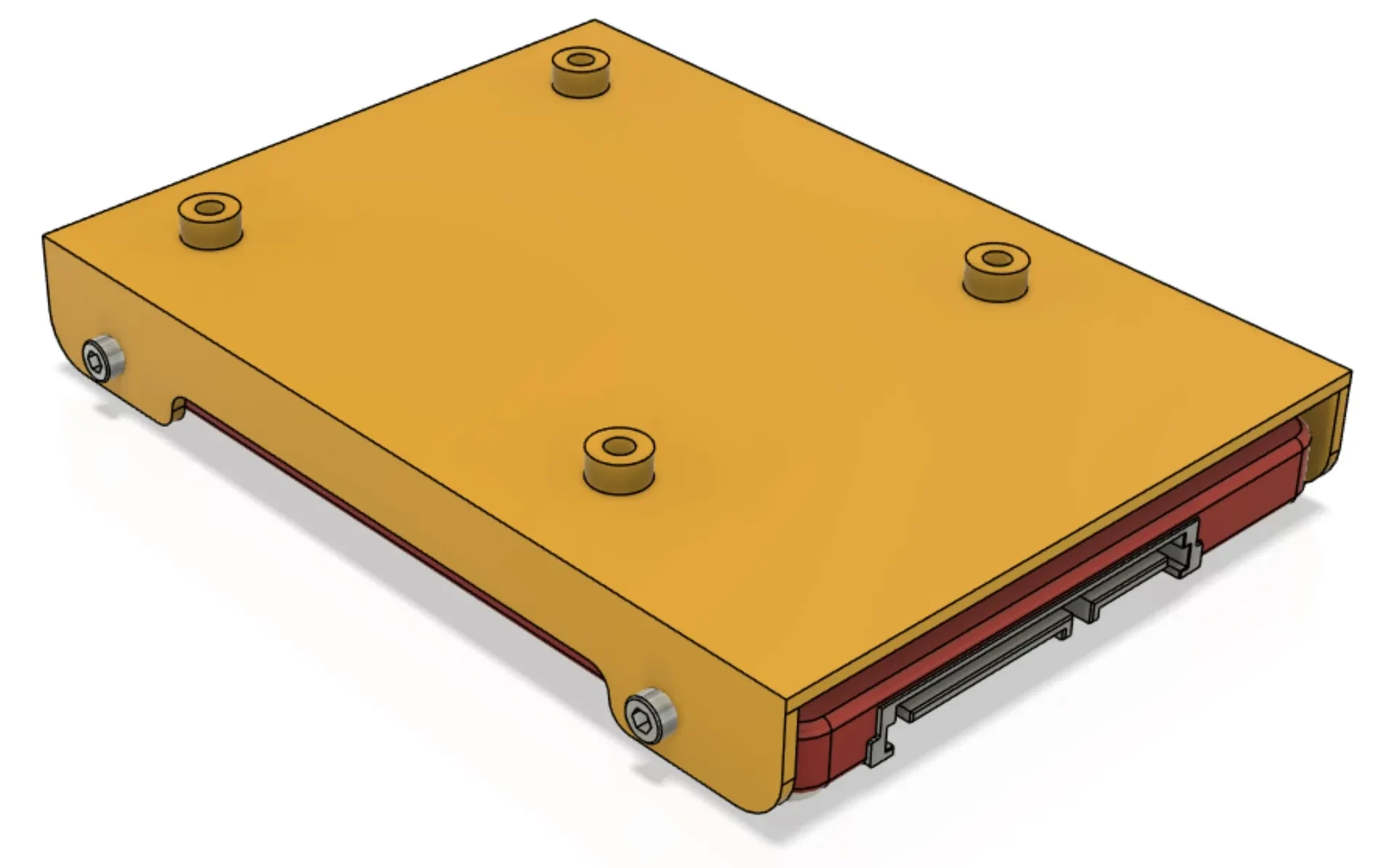

В Caddy можно установить любой твердотельный накопитель стандартного размера размером 2,5 дюйма x 7 мм.
Он крепится к корпусу с помощью 4 винтов M3x6.

Pi сидит на стойках тележки, и через него проходят 4 винта m2,5x12, которые саморезами крепятся к опорным стойкам.

Примечание. Я решил распечатать опорные посты, но вместо них можно использовать обычные латунные посты.
Поскольку винты ввинчиваются в PLA саморезами, следует соблюдать осторожность и не затягивать их слишком сильно.

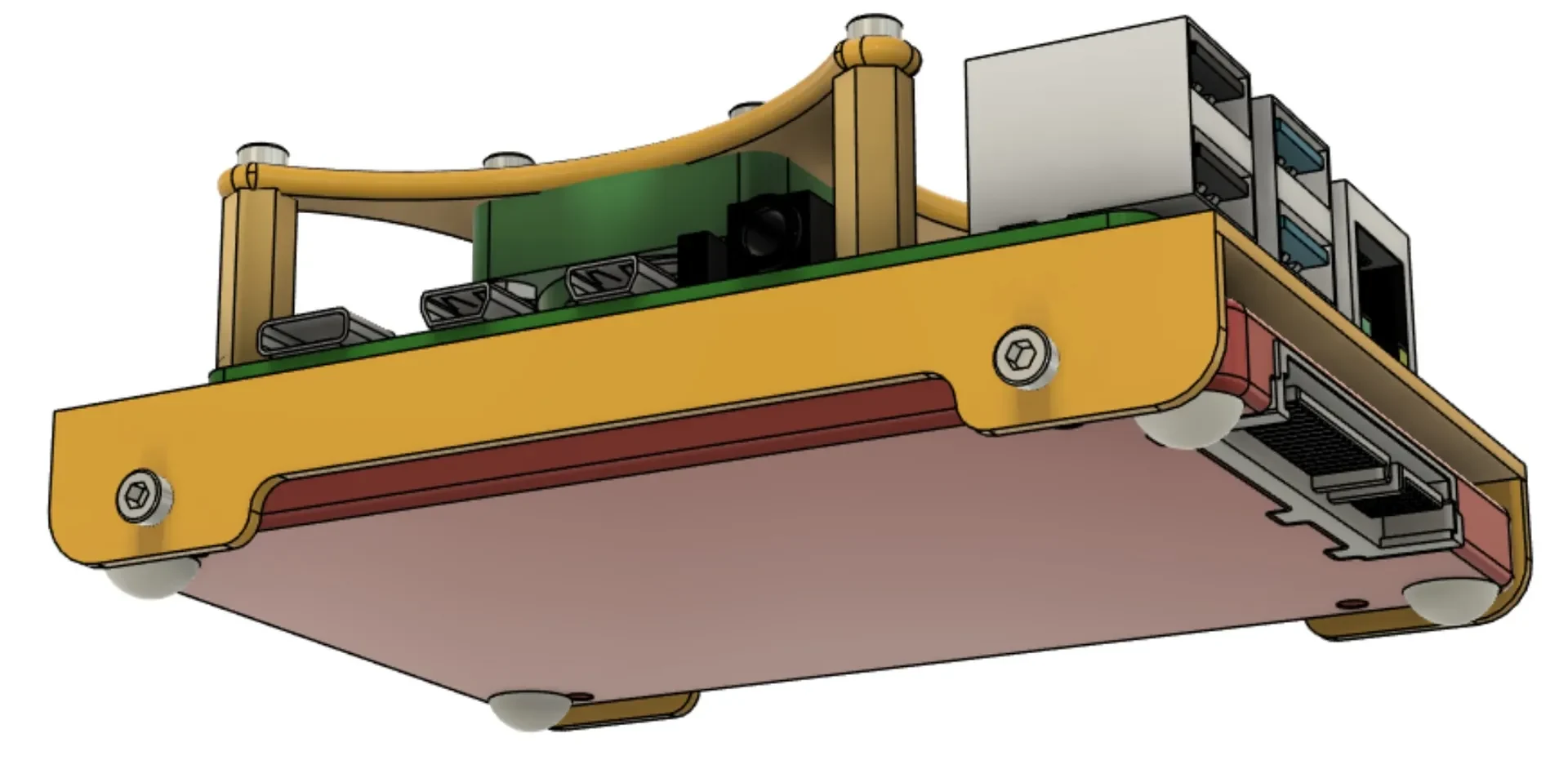

4x8x3 мм силиконовые самоклеящиеся ножки, прикрепленные к нижней стороне твердотельного накопителя, предотвращают его скольжение.

Все напечатано из PLA, никаких поддержек не требуется. Для опорных стоек 4x требуются поля.

Я включил файлы STEP, а также STL, чтобы их было легче изменить при необходимости.

Аппаратное обеспечение
1x 30-мм вентилятор постоянного тока 5 В
4 винта M2,5 10 мм
4 винта M2,5 12 мм
4 винта M3 6 мм
Силиконовые ножки высотой 4x8x3 мм.

Надеюсь, кому-то поможет.
