Терминальная подставка для мини-ПК/Raspberry Pi, 2020 г.....
Я сделал это как небольшой автономный терминал для мини-ПК, с помощью которого я разрабатываю интерактивные дисплеи, но его также можно использовать в качестве небольшого ПК для Raspberry Pi или даже в качестве второго монитора. Я спроектировал все детали так, чтобы их можно было печатать на большинстве печатных платформ стандартного размера, и все детали были напечатаны на моем Ender 3.
Чтобы построить это так, как я это сделал, вам понадобится следующее оборудование:
Дисплей
Waveshare 7-дюймовый дисплей или клон
3 (минимум 2) гайки Vslot 2020 г.
3 (минимум 2) крепежных винта M4x6 мм или винт любого размера, который используются в ваших гайках с прорезями. Рекомендую не длиннее 6 мм.
4 винта М3. Я спроектировал отверстия так, чтобы они могли эффективно врезаться в пластик, но если вы хотите большей безопасности, вы можете использовать винты диаметром 12 мм или больше и гайку M3 на задней стороне.
Стенд 2020
1x алюминиевый профиль 2020 года. Вы можете использовать кусок размером всего 150 или 200 мм, но я бы не рекомендовал ничего больше 400 мм.
3 (минимум 2) гайки Vslot 2020 г.
3 (минимум 2) крепежных винта M4x6 мм или винт любого размера, который используются в ваших гайках с прорезями. Рекомендую не длиннее 6 мм.
В дополнение к перечисленному оборудованию вам также понадобится от одного до двух кабелей micro USB в зависимости от вашего дисплея, а также кабель HDMI или HDMI-micro-HDMI, если вы используете Raspberry Pi 4.

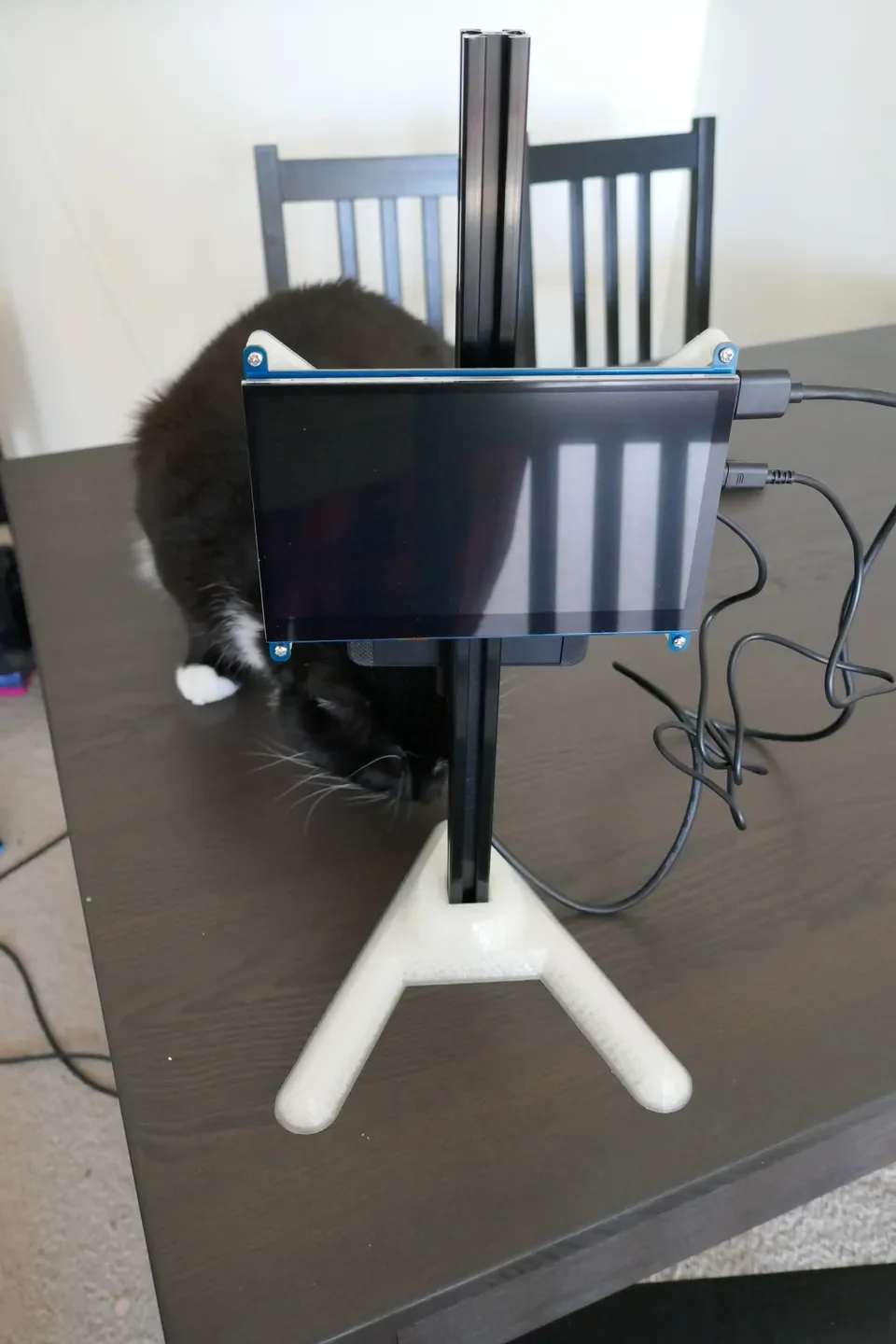

Подставка и экран в сборе
Ввинтите винты подставки в гайки VSlot, сохраняя их достаточно свободными, но достаточно тугими, чтобы VSlot мог вставиться в них и в отверстие в основании.
Вставьте паз в подставку, удерживая его на одном уровне с нижней частью и следя за тем, чтобы гайки вошли в паз. Я добавил 0,5 мм по всему периметру, чтобы учесть проблемы с калибровкой, поэтому мой был достаточно плотным на двух разных принтерах.
Аналогичным образом наденьте винты и гайки на кронштейн дисплея (не устанавливайте дисплей).
наденьте дисплей и убедитесь, что более длинные крепления дисплея находятся внизу, чтобы придать ему небольшой наклон, который поможет улучшить уг��л обзора.
Я не разрабатывал для этого чехол для Raspberry Pi, так как использую мини-ПК, но вы можете использовать его, как показано ниже, если хотите использовать его с Raspberry Pi от пользователя whoppingpochard.
https://www.printables.com/model/52579-armor-case-mount-for-raspberry-pi-extrusion-mount-
Практически любые аксессуары, которые крепятся к экструзии 2020 года, подойдут, и если вы используете такой же MINI-ПК, как я, я бы порекомендовал вам приобрести дополнительное крепление VESA, которое имеется у большинства из них, и прикрепить его к экструзии с помощью гаек 2020 года.
Надеюсь, вам понравится!
